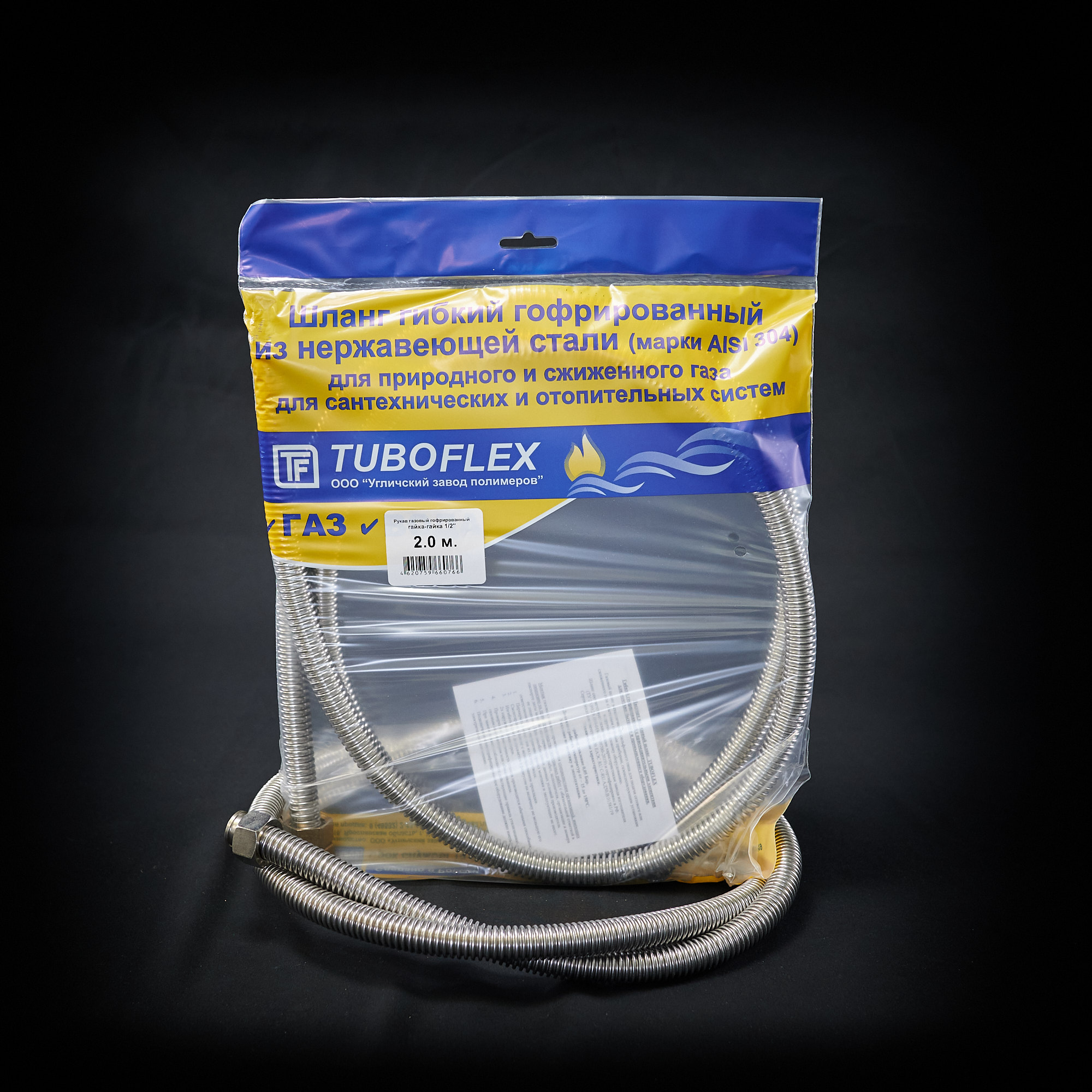

Арт. 6.4. Газовая сильфонная подводка Тубофлекс 1/2″
Арт. 6.4.2.
Арт. 6.4.3.
Арт. 6.4.4.
Арт. 6.4.5.
Арт. 6.4.6.
Арт. 6.4.7.
Арт. 6.4.8.
Арт. 6.4.9.
Арт. 6.4.10.
Арт. 6.4.11.
Арт. 6.4.12.
и ещё 10и ещё 6 -
Арт. 6.5.1.
Арт. 6.5. Газовая сильфонная подводка TuboFlex 3/4″
Арт. 6.5.2.
Арт. 6.5.3.
Арт. 6.5.4.
Арт. 6.5.5.
Арт. 6.5.6.
Арт. 6.5.7.
Арт. 6.5.8.
Арт. 6.5.9.
Арт. 6.5.10.
Арт. 6.5.11.
Арт. 6.5.12.
и ещё 6и ещё 2
Описание
Сильфонная подводка соединяет газовый кран с плитой, варочной панелью, котлом или водонагревателем. Основа — гофрированная трубка из нержавеющей стали AISI 304 или AISI 304L, на концах — стальные гайки или штуцер. Гофры дают гибкость, а металл не рассыхается и не трескается со временем, как резиновый рукав. В разделе — подводки TuboFlex без внешнего покрытия, двух размеров.
Размеры и ряд длин
| Параметр | TuboFlex 1/2″ | TuboFlex 3/4″ |
|---|---|---|
| Для каких приборов | плиты, варочные панели, котлы и водонагреватели с резьбой 1/2″ | приборы с газовым входом 3/4″, в первую очередь котлы |
| Длины | девять, от 0,6 до 3 м | семь, от 0,6 до 2,5 м |
| Концы | г/г или г/ш | г/г или г/ш |
По данным производителя, у обоих размеров рабочее давление газа — 16 бар, максимальное — 60 бар, температуры от −50 до +200 °C, ресурс — 30 лет, а сильфон держит больше минуты в открытом пламени при 600 °C. Газ — природный, пропан, бутан, сжиженный.
Как выбрать
Размер берите по резьбе газового входа прибора — она указана в паспорте. Котёл с входом 3/4″ подключают подводкой 3/4″: через переходник с 1/2″ получится лишнее соединение и сужение прохода газа.
Концы подбирают по крану и прибору: наружная резьба с обеих сторон — г/г, внутренняя с одной стороны — г/ш.
Длину мерьте по пути подводки и помните, что плиту отодвигают для уборки. Подводка должна идти плавной дугой, без натяга и без колец за плитой.
Монтаж — только газовая служба
Газовые приборы подключают специалисты газовой службы и после монтажа проверяют соединения на герметичность. Подводку оставляют на виду и не пропускают сквозь стены. Со стороны крана обычно ставят диэлектрическую вставку того же размера — она есть у нас в соседнем разделе.
TuboFlex — российская марка Угличского завода полимеров, подводки сертифицированы по техническому регламенту Таможенного союза.
