Диэлектрические вставки для газа

Диэлектрическая вставка — небольшая деталь, которую ставят между газовым краном и гибкой подводкой. Внутри у неё изолятор: газ проходит свободно, а электрический ток — нет. В разделе два исполнения вставок, каждое в размерах 1/2″ и 3/4″.

Зачем разрывать цепь

Газовая труба, кран, подводка и сам прибор образуют сплошную металлическую цепь. Если у плиты с электроподжигом или у котла с автоматикой из-за неисправности появится напряжение на корпусе, ток побежит по этой цепи в газопровод. Бывает и обратное — блуждающие токи приходят по трубе. Больше всего от этого страдает сильфонная подводка: стенка у неё тонкая. Вставка с диэлектриком внутри размыкает цепь в точке, где кран встречается с подводкой, и заодно снижает риск искры на резьбе.

Какое исполнение нужно

Исполнение	Концы	Резьба на выходе крана

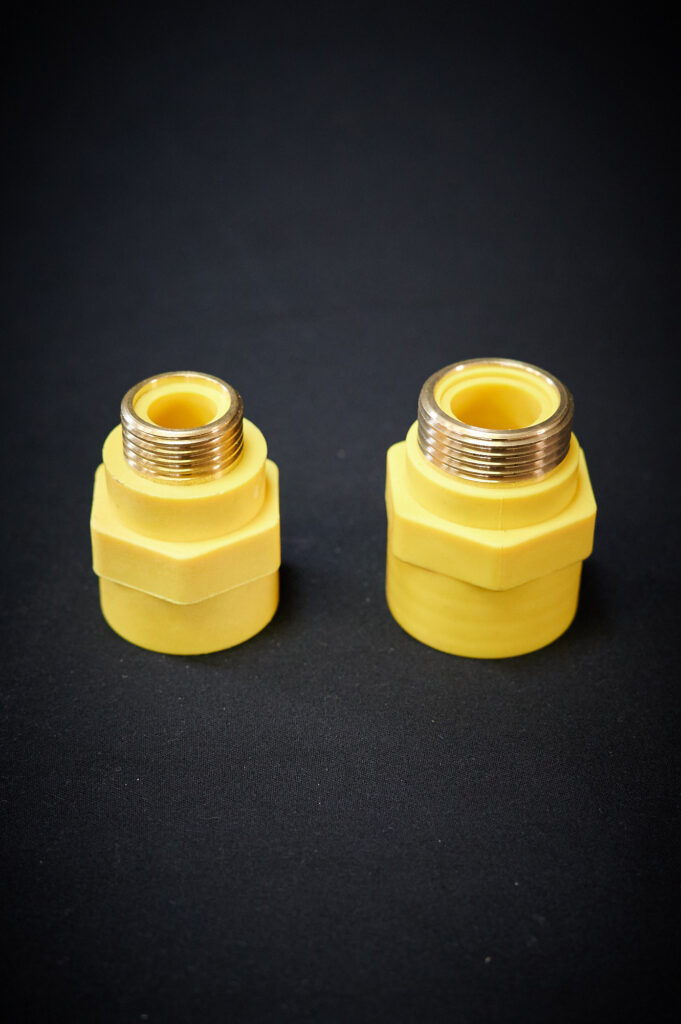

гайка-штуцер	гайка с внутренней резьбой — на кран, штуцер с наружной — под подводку	наружная

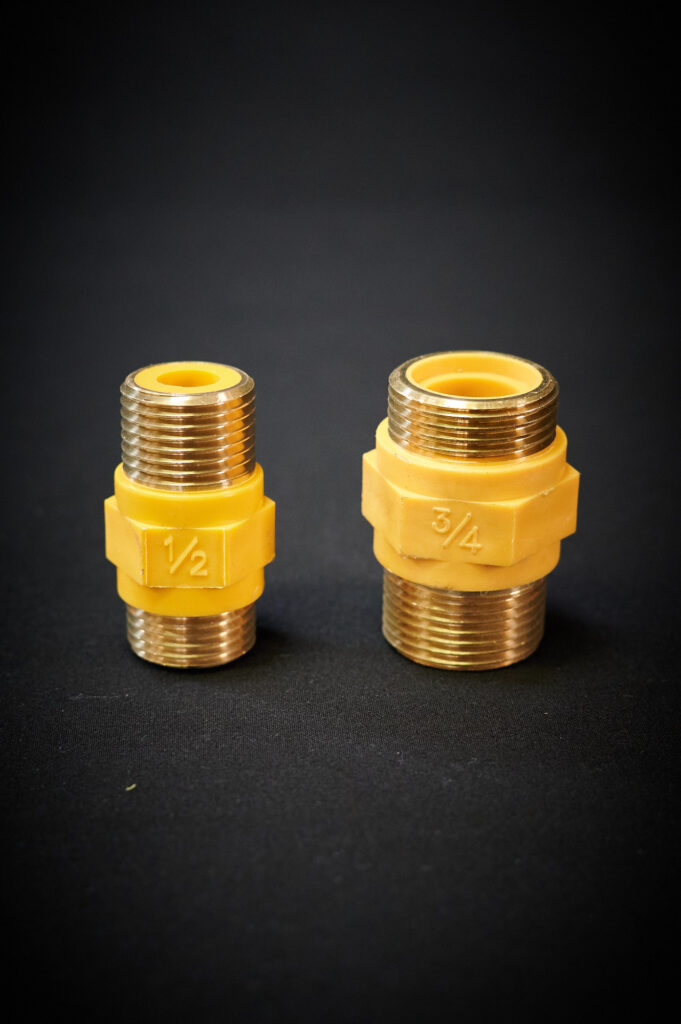

штуцер-штуцер	наружная резьба с обеих сторон	внутренняя

Выбор делают по крану, а не по прибору: со стороны подводки у обеих вставок штуцер, на который наворачивается её накидная гайка. Размер берут тот же, что у крана и подводки, — 1/2″ или 3/4″.

Как ставят вставку

Это работа специалистов газовой службы — при подключении прибора или замене подводки. Мастер уплотняет резьбу материалом, который допущен для газа, а кран при затяжке удерживает вторым ключом, чтобы не сдвинуть его на трубе. После сборки все соединения проверяют на герметичность.

Вставка не заменяет заземление прибора: это разные меры защиты. Мы советуем брать вставку вместе с подводкой — тогда подключение не придётся откладывать из-за одной недостающей детали.
