Кронштейны расширительных баков
Показаны все (2)
-

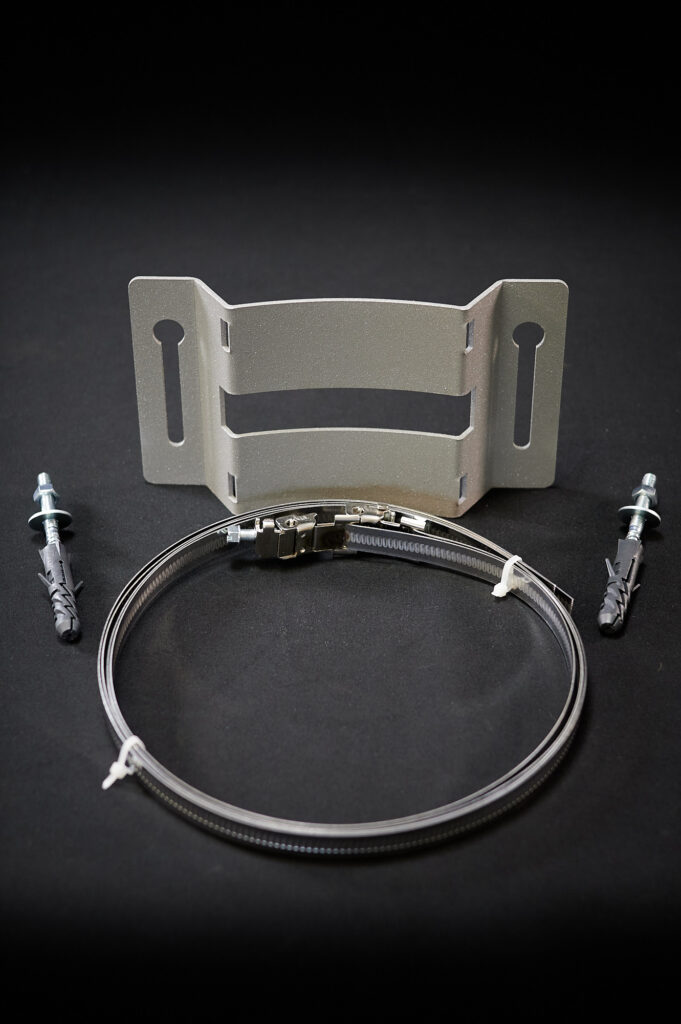

Арт. 1.1.4.3. Кронштейн для расширительных баков 6-35 л с двумя хомутами
-
Арт. 1.1.4.1.
Арт. 1.1.4.1. Кронштейны расширительного бака
Арт. 1.1.4.2.
Описание
Расширительный бак, подвешенный прямо на трубе, нагружает резьбу и фитинги, и со временем соединения начинают течь. Кронштейн забирает массу бака на себя и передаёт её на стену. В разделе два решения, и выбор между ними определяется тем, как крепится сам бак.
Два способа держать бак
| Параметр | Кронштейн с муфтой К20.1 / К20.2 | Кронштейн с двумя хомутами |
|---|---|---|
| Как держит бак | бак вкручивается патрубком в резьбовую муфту | бак притягивается к кронштейну хомутами за корпус |
| Объём бака | до 25 л | 6–35 л, диаметр корпуса до 380 мм |
| Подгонка положения | телескопическая консоль, вынос 180–230 мм до центра бака | шпильки входят в проушину и паз, кронштейн сдвигается на стене |
| Крепёж к стене | подбирается под материал стены | дюбели, шпильки М6, гайки и шайбы в комплекте |
Как выбрать
Посмотрите на патрубок бака. Если бак вкручивается в опору, берите кронштейн с муфтой: под 3/4″ — К20.1, под 1″ — К20.2. Если бак крепят хомутами или его объём больше 25 л, нужен кронштейн с двумя хомутами из нержавеющей стали AISI 304: поясной сварной шов посередине бака ложится в паз кронштейна, и бак встаёт ровно. К20.1 и К20.2 подходят также для гидроаккумуляторов и баков водоснабжения.
На что обратить внимание при монтаже
- оцените стену: бак с горячей водой под давлением — серьёзная нагрузка, на слабом основании кронштейн ставят на монтажную шину или C-профиль;
- консоль выдвигайте так, чтобы бак не мешал трубам и оборудованию, и только потом затягивайте болты М6;
- резьбу патрубка уплотняйте перед тем, как вкрутить бак в муфту;
- хомуты затягивайте ровной окружностью, без лишнего усилия — бак должен прилегать без зазора.
Кронштейн с хомутами выпускается под маркой СантехКреп, производитель — ООО «Катюша», Россия.
