Арт: 6.5.

Газовая сильфонная подводка TuboFlex 3/4″

Подводка TuboFlex 3/4″ рассчитана на приборы, у которых газовый вход сделан под резьбу 3/4″, — например, на многие газовые котлы. Гибкая часть — сильфон из нержавеющей стали AISI 304 или AISI 304L, присоединительные гайки и штуцеры стальные.

Семь длин — от 0,6 до 2,5 м, у каждой два исполнения концов: гайка-гайка или гайка-штуцер. Для газа производитель указывает рабочее давление 16 бар и срок службы 30 лет.

Изделие выпускается в следующих вариациях:

TuboFlex сильфонная подводка 3/4″ 0,6 м, г/г
Арт. 6.5.1.
TuboFlex сильфонная подводка 3/4″ 0,6 м, г/г
TuboFlex сильфонная подводка 3/4″ 0,6 м, г/ш
Арт. 6.5.2.
TuboFlex сильфонная подводка 3/4″ 0,6 м, г/ш
TuboFlex сильфонная подводка 3/4″ 0,8 м, г/г
Арт. 6.5.3.
TuboFlex сильфонная подводка 3/4″ 0,8 м, г/г
TuboFlex сильфонная подводка 3/4″ 0,8 м, г/ш
Арт. 6.5.4.
TuboFlex сильфонная подводка 3/4″ 0,8 м, г/ш
TuboFlex сильфонная подводка 3/4″ 1 м, г/г
Арт. 6.5.5.
TuboFlex сильфонная подводка 3/4″ 1 м, г/г
TuboFlex сильфонная подводка 3/4″ 1 м, г/ш
Арт. 6.5.6.
TuboFlex сильфонная подводка 3/4″ 1 м, г/ш
TuboFlex сильфонная подводка 3/4″ 1,2 м, г/г
Арт. 6.5.7.
TuboFlex сильфонная подводка 3/4″ 1,2 м, г/г
TuboFlex сильфонная подводка 3/4″ 1,2 м, г/ш
Арт. 6.5.8.
TuboFlex сильфонная подводка 3/4″ 1,2 м, г/ш
TuboFlex сильфонная подводка 3/4″ 1,5 м, г/г
Арт. 6.5.9.
TuboFlex сильфонная подводка 3/4″ 1,5 м, г/г
TuboFlex сильфонная подводка 3/4″ 1,5 м, г/ш
Арт. 6.5.10.
TuboFlex сильфонная подводка 3/4″ 1,5 м, г/ш
TuboFlex сильфонная подводка 3/4″ 2 м, г/г
Арт. 6.5.11.
TuboFlex сильфонная подводка 3/4″ 2 м, г/г
TuboFlex сильфонная подводка 3/4″ 2 м, г/ш
Арт. 6.5.12.
TuboFlex сильфонная подводка 3/4″ 2 м, г/ш
TuboFlex сильфонная подводка 3/4″ 2,5 м, г/г
Арт. 6.5.13.
TuboFlex сильфонная подводка 3/4″ 2,5 м, г/г
TuboFlex сильфонная подводка 3/4″ 2,5 м, г/ш
Арт. 6.5.14.
TuboFlex сильфонная подводка 3/4″ 2,5 м, г/ш

Описание

Почему не переходник

Если у котла вход 3/4″, а подводка взята на 1/2″, её приходится ставить через переходник. Каждое лишнее резьбовое соединение — ещё одно место, которое нужно уплотнить и проверять, а переход на меньший размер сужает проход газа. Подводка сразу нужного размера обходится без промежуточных деталей.

Технические данные

ПоказательTuboFlex 3/4″
Резьба на концах3/4″
Длина0,6 / 0,8 / 1 / 1,2 / 1,5 / 2 / 2,5 м
Исполнениягайка-гайка, гайка-штуцер
Материал гофрысталь AISI 304 или AISI 304L
Гайки и штуцерыстальные
Давление газа, рабочее / максимальное16 / 60 бар
Температурный диапазон−50…+200 °C
Стойкость к огнюболее 1 минуты в открытом пламени при 600 °C
Ресурс30 лет
Рабочая средаприродный газ, пропан, бутан, сжиженный газ

Подбор по месту

Посмотрите на резьбу газового крана и входного патрубка прибора. Наружная с обеих сторон — нужны две накидные гайки (г/г). Внутренняя с одной стороны — берите гайка-штуцер. Длину подбирайте так, чтобы подводка шла плавной дугой, без натяжения и перекрутов.

Требования безопасности

Газовые приборы подключают специалисты газовой службы, они же после монтажа проверяют все соединения на герметичность. Подводку оставляют на виду и не прячут в стены и перекрытия. Со стороны крана, как правило, ставят диэлектрическую вставку того же размера.

Производитель — Угличский завод полимеров (Россия), торговая марка TuboFlex. Подводка сертифицирована по требованиям технического регламента Таможенного союза.

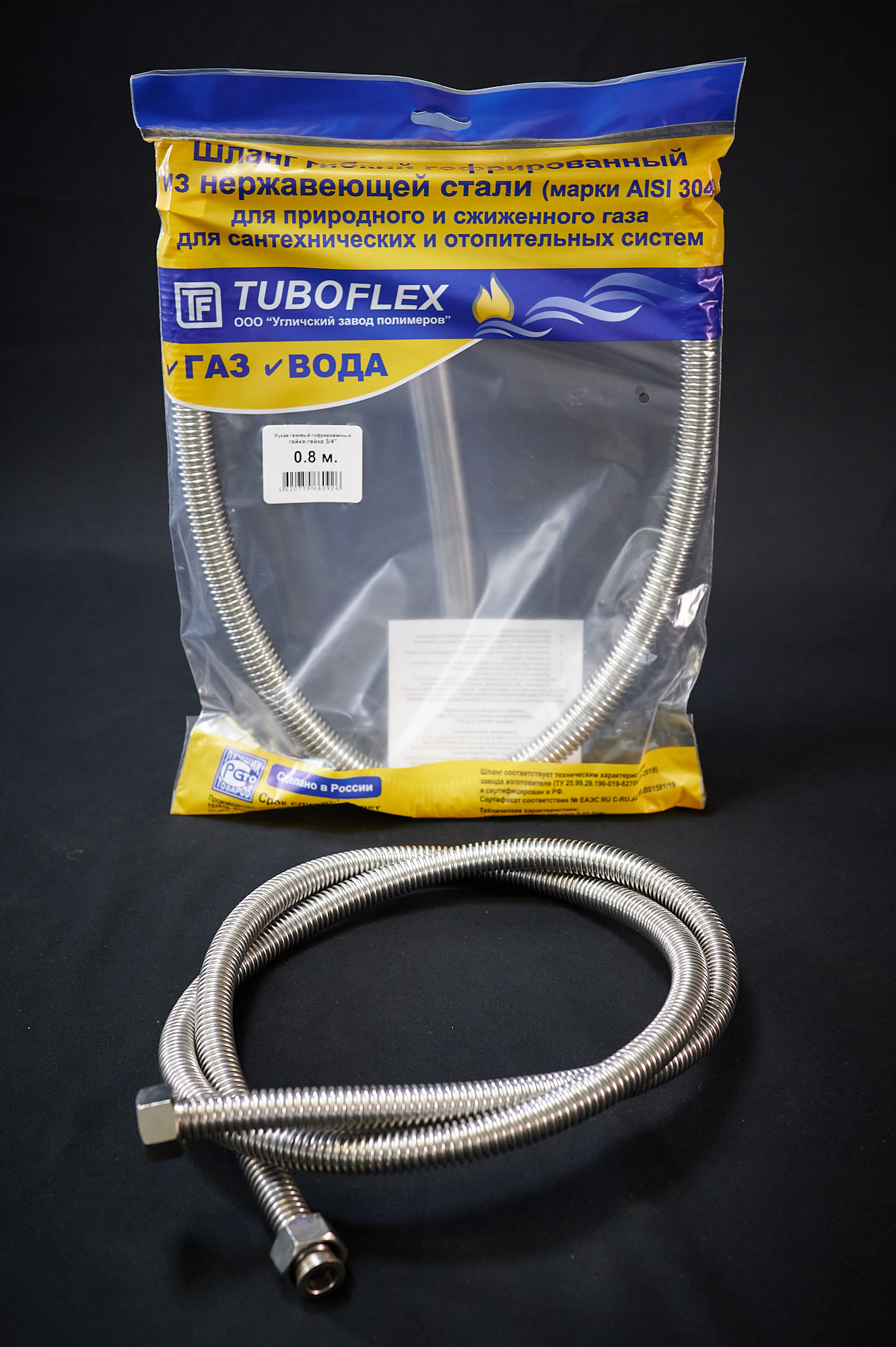

Фотографии
