Арт: 6.9.1.

Диэлектрическая вставка штуцер-штуцер

Диэлектрическая вставка штуцер-штуцер разрывает электрическую цепь между газовой трубой и подключённым прибором. Её ставят на выходе газового крана перед гибкой подводкой, чтобы по газопроводу не проходили токи утечки и блуждающие токи.

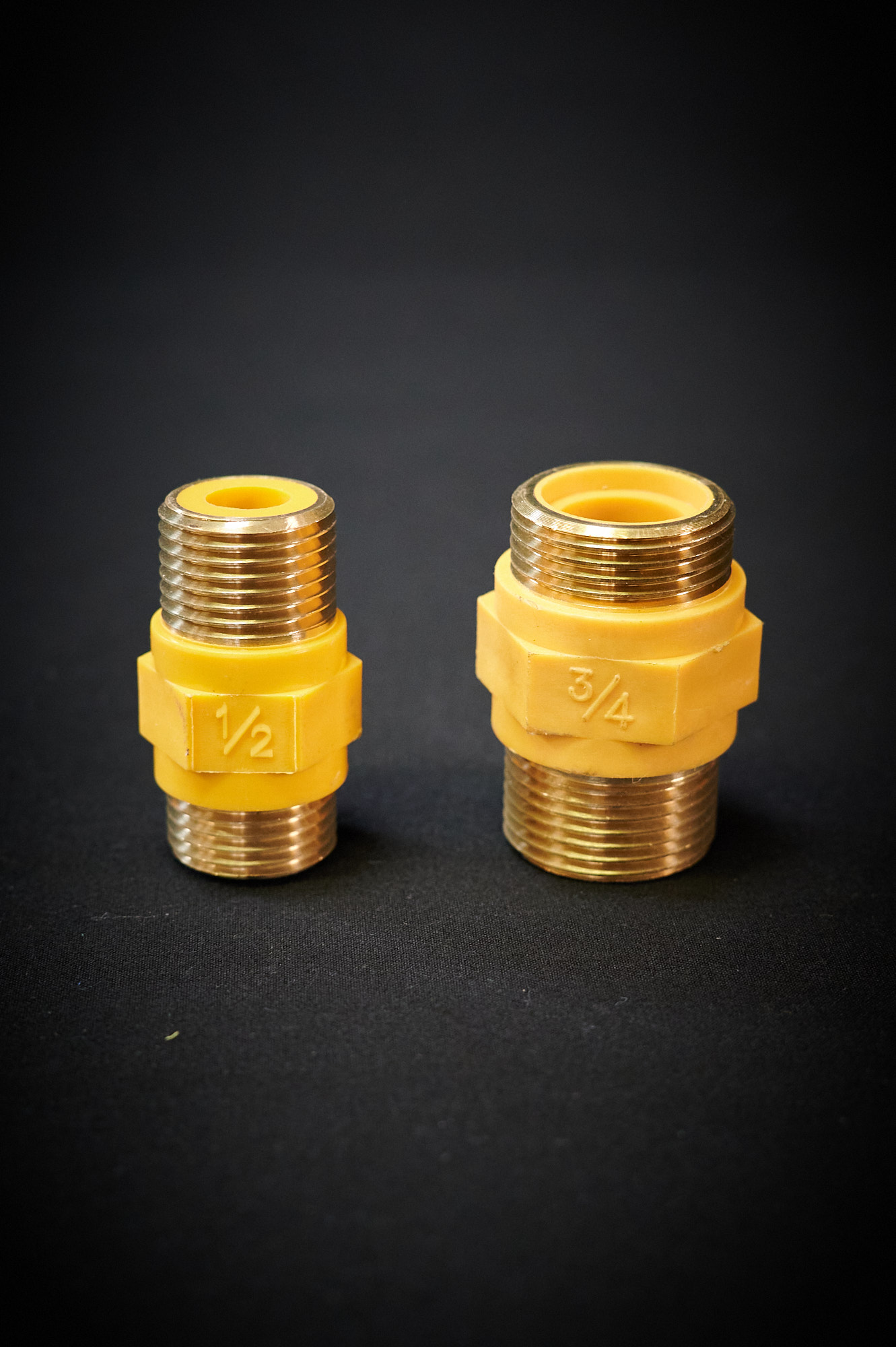

Резьба на обоих концах наружная — это и есть штуцеры. Размеры — 1/2″ и 3/4″.

Изделие выпускается в следующих вариациях:

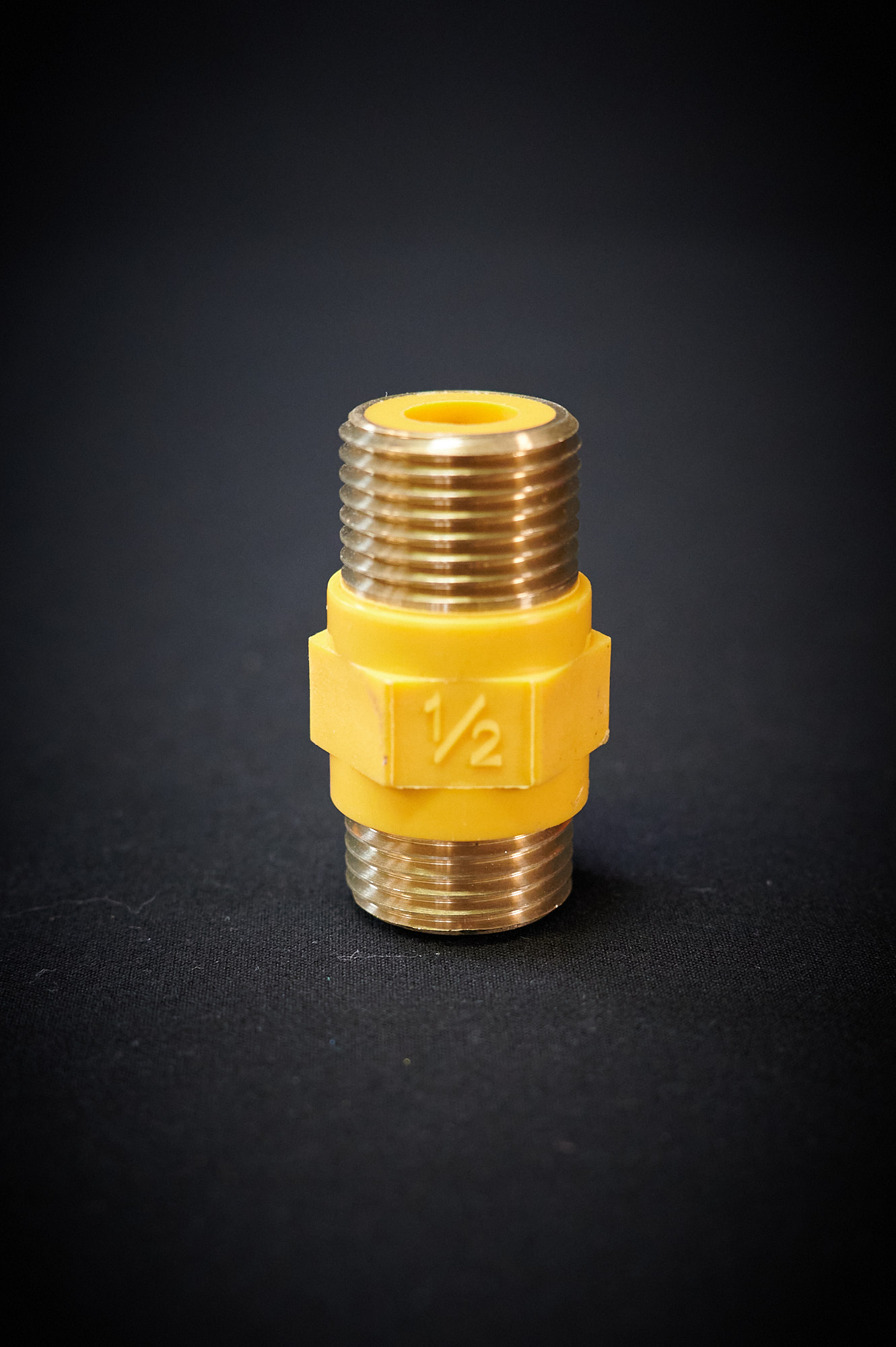

Диэлектрическая вставка 1/2″ штуцер-штуцер
Арт. 6.9.1.
Диэлектрическая вставка 1/2″ штуцер-штуцер

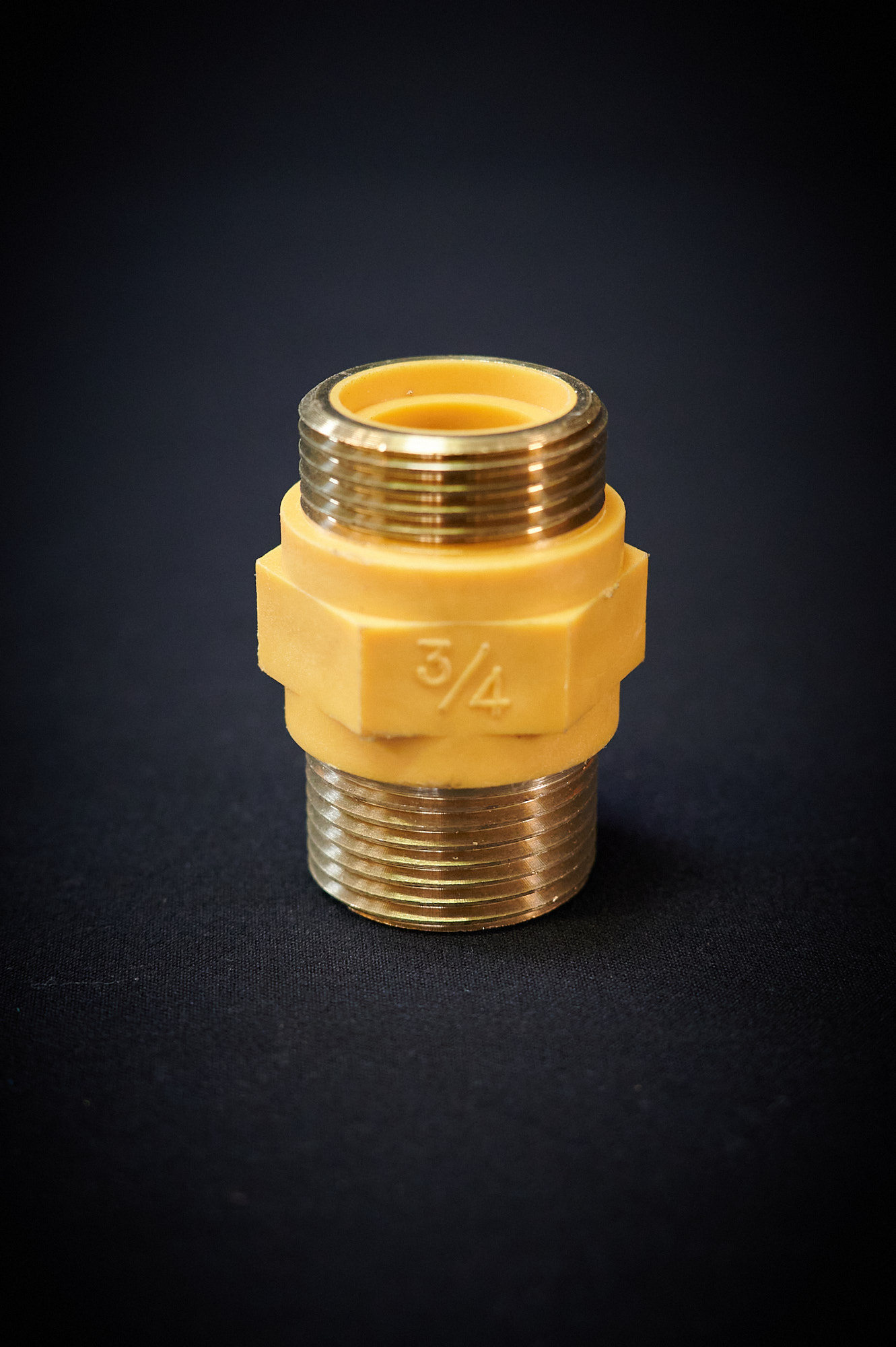

Диэлектрическая вставка 3/4″ штуцер-штуцер
Арт. 6.9.2.
Диэлектрическая вставка 3/4″ штуцер-штуцер

Описание

Зачем нужна

Многие газовые плиты и котлы подключены к электросети: электроподжиг, подсветка духовки, автоматика котла. При неисправности прибора или проводки напряжение может уйти по металлу подводки и газовой трубы; кроме того, по газопроводу бывают блуждающие токи. Ток через тонкостенную сильфонную подводку со временем может её повредить, а на резьбовых соединениях — вызвать искрение. Диэлектрическая вставка ставит на этом пути изолятор.

Размеры и резьба

РазмерКонцыС чем соединяется
1/2″штуцер — штуцер, наружная резьба с двух сторонкран с внутренней резьбой и подводка с гайкой 1/2″
3/4″штуцер — штуцеркран с внутренней резьбой и подводка с гайкой 3/4″

Как выбрать

Размер вставки совпадает с резьбой крана и подводки. Исполнение штуцер-штуцер подходит, когда на выходе крана резьба внутренняя: один штуцер вкручивается в кран, на второй наворачивается накидная гайка гибкой подводки. Если на кране наружная резьба, нужна вставка гайка-штуцер.

Установка

  • вставку монтируют специалисты газовой службы вместе с подключением прибора;
  • резьбу уплотняют материалами, допущенными для газа;
  • при затяжке кран придерживают вторым ключом, чтобы не провернуть его на трубе;
  • после монтажа соединения проверяют на герметичность.

Вставка не заменяет заземление электроприбора — это разные меры защиты.
