Арт: 1.6.3

Дюбель крюк двойной

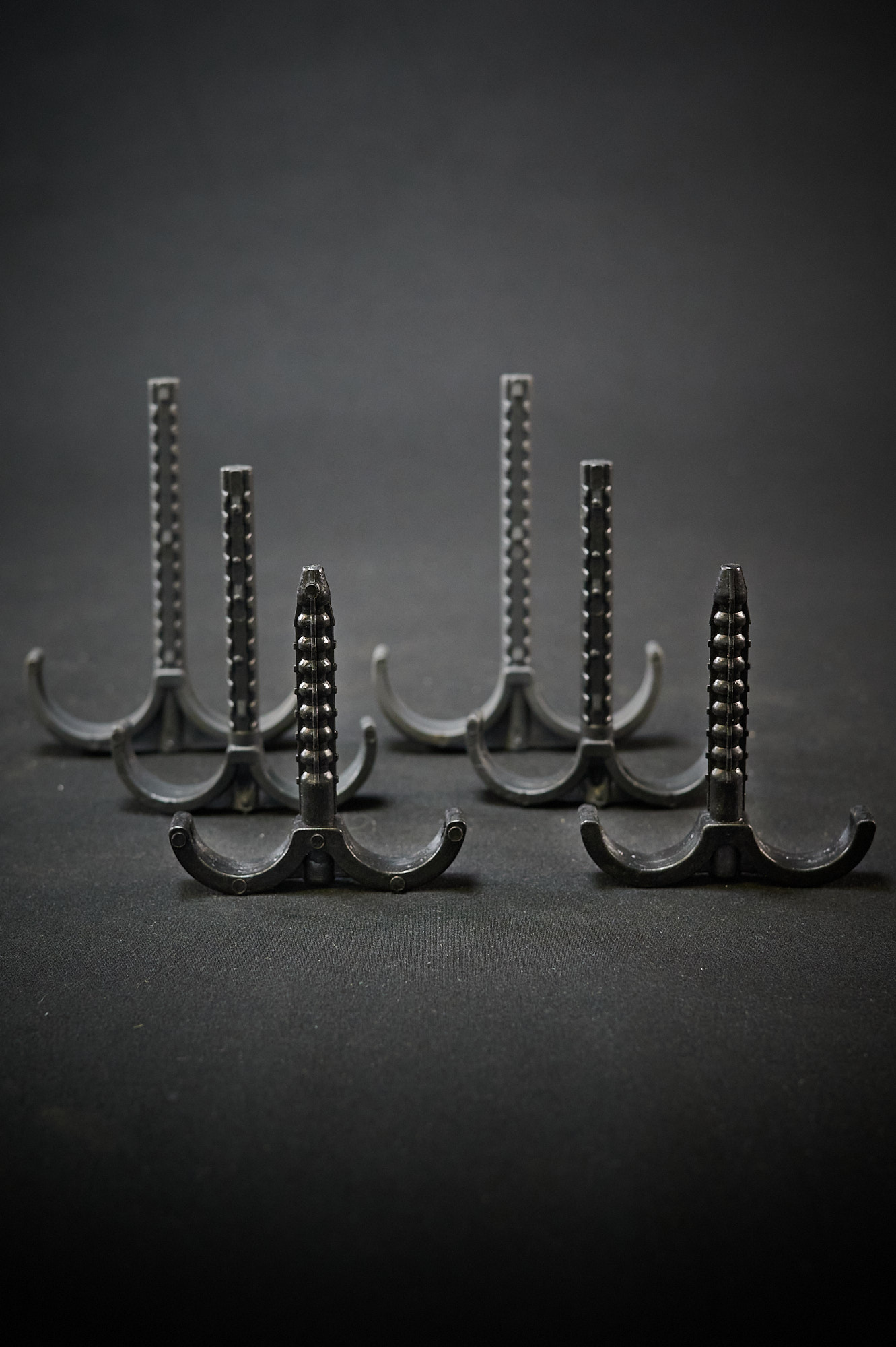

Двойной дюбель-крюк держит сразу две трубы, идущие рядом: подачу и обратку отопления или холодную и горячую воду. Оба крюка расположены на одной детали, поэтому трубы получают одинаковый промежуток между собой, а на точку крепления нужно всего одно отверстие.

Два исполнения: 16–25 × 70 мм — для труб до Ø 25 мм и 16–32 × 100 мм — для труб до Ø 32 мм.

Изделие выпускается в следующих вариациях:

Дюбель крюк двойной 16-25*70 мм
Арт. 1.6.3.
Дюбель крюк двойной 16-25*70 мм
Дюбель крюк двойной 16-32*100 мм
Арт. 1.6.4.
Дюбель крюк двойной 16-32*100 мм

Описание

Когда две трубы крепят раздельно, они то расходятся, то сходятся, и разводка выглядит неаккуратно. Двойной крюк задаёт расстояние между ними жёстко.

Два исполнения

ИсполнениеТрубыШиринаДлинаРаспорная частьТолщина
16–25 × 70 ммдо Ø 25 мм62 мм70 ммØ 10 мм8 мм
16–32 × 100 ммдо Ø 32 мм76 мм100 ммØ 10 мм8 мм

Какое исполнение выбрать

Ориентируйтесь на наружный диаметр труб: до 25 мм — короткий вариант, до 32 мм — удлинённый. Сверло для обоих одно, 10 мм. Учтите ширину, 62 или 76 мм, — у стены и в углу для неё нужно место.

Где уместен двойной крюк

  • подача и обратка к радиатору или от котла;
  • холодная и горячая вода к смесителю, бойлеру, стиральной машине;
  • две линии от коллектора вдоль одной стены.

Монтаж

Наметьте ось труб и точки крепления на ней. Просверлите отверстие Ø 10 мм чуть глубже распорной части и очистите от пыли. Вставьте дюбель, разверните оба крюка по линии труб и заведите трубы. Пластиковые трубы на горячей воде крепят чаще металлических, у поворотов и тройников добавляют опору.

Основание

Распорный дюбель рассчитан на плотное основание — бетон, полнотелый кирпич. Для пустотелого кирпича, газобетона и гипсокартона подбирают специальные крепления.
