Арт: 5.1.12.

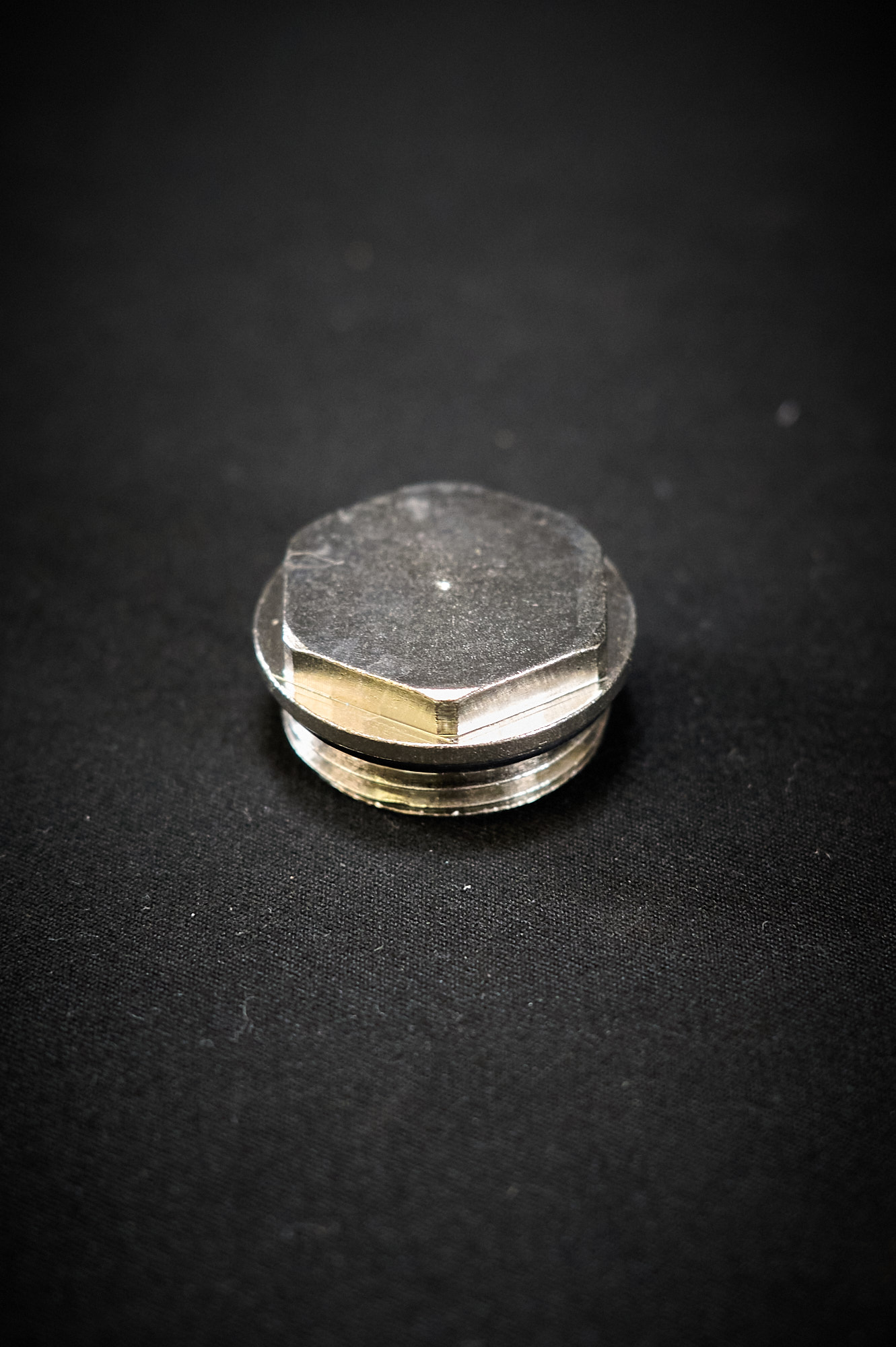

Заглушка с прокладкой

Заглушка закрывает свободный радиаторный переходник с резьбой 1/2″ или 3/4″. Герметичность обеспечивает резиновое кольцо на стороне присоединения: при затяжке оно сжимается и перекрывает зазор.

Изделие итальянской компании ICMA — в её каталоге оно называется «заглушка с кольцевой прокладкой».

Изделие выпускается в следующих вариациях:

Заглушка переходников с резинкой «Icma» 1/2″
Арт. 5.1.12.
Заглушка переходников с резинкой «Icma» 1/2″
Заглушка переходников с резинкой «Icma» 3/4″
Арт. 5.1.13.
Заглушка переходников с резинкой «Icma» 3/4″

Описание

У секционного радиатора четыре гнезда — по два в верхнем и нижнем коллекторе. Два занимают подача и обратка, в одно ставят клапан Маевского, а последнее нужно закрыть. Если в гнёзда уже вкручены переходники под подводку 1/2″ или 3/4″, свободный переходник глушат такой заглушкой.

Размеры

ВариантРезьбаУплотнение
ICMA 1/2″1/2″резиновое кольцо
ICMA 3/4″3/4″резиновое кольцо

Как работает уплотнение

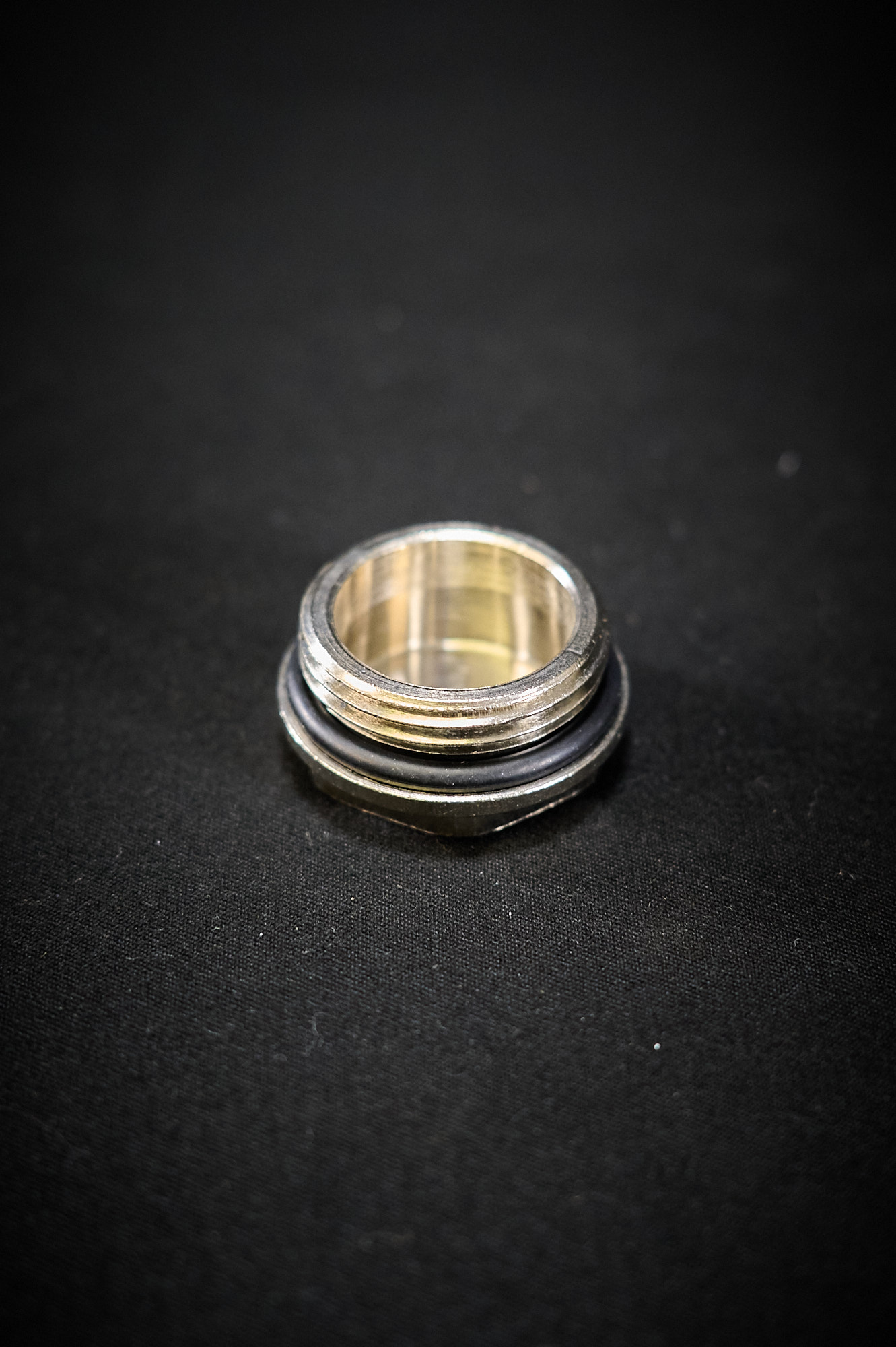

Кольцевая прокладка стоит там, где заглушка упирается в переходник. При затяжке резинка сжимается между ними и не пропускает воду. Поэтому решает не сила затяжки, а ровный чистый торец под кольцом и целая, упругая резинка.

Как подобрать

Размер определяется внутренней резьбой переходника — 1/2″ или 3/4″. Надёжнее всего сравнить с заглушкой, которая стоит сейчас, или измерить резьбу в переходнике.

Установка

  1. Сбросьте давление в радиаторе и дайте ему остыть.
  2. Выкрутите старую заглушку, очистите торец и резьбу переходника от льна, герметика и налёта.
  3. Проверьте, что кольцо сидит на своём месте ровно, без перекрута.
  4. Вкрутите заглушку рукой до касания, затем дотяните ключом без чрезмерного усилия.
  5. Заполните систему и осмотрите соединение.

Когда менять

  • из-под заглушки сочится вода или видны следы подтёков;
  • при разборке резинка оказалась сплющенной, потрескавшейся или затвердевшей;
  • подключение радиатора переделывают, и прежняя заглушка не подходит по размеру.
