Арт: 1.5.13.

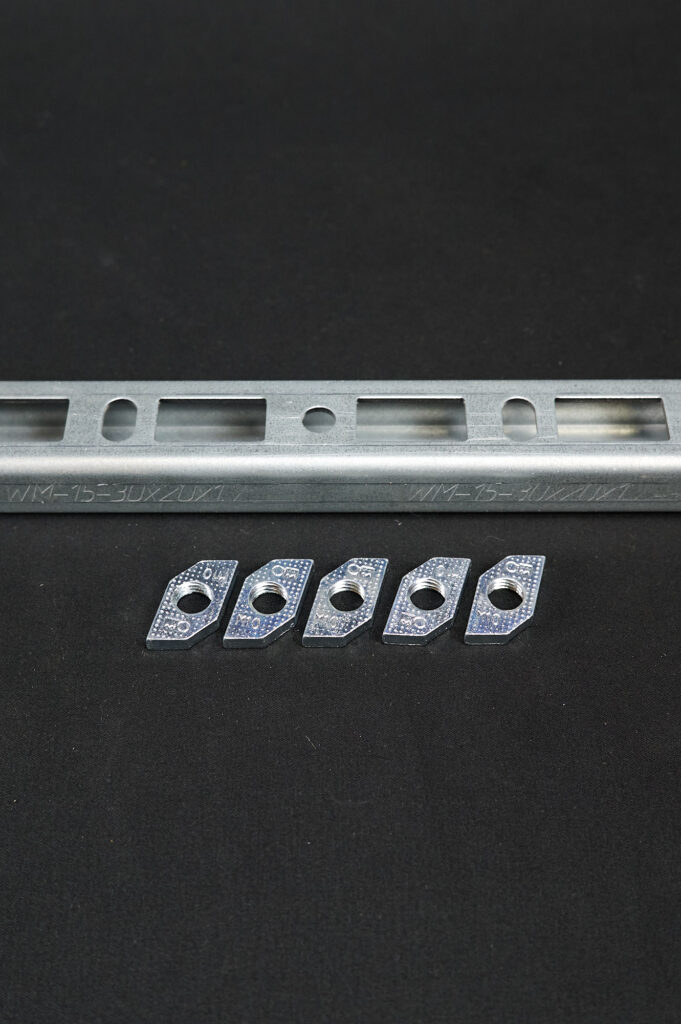

Канальная гайка для С-профиля

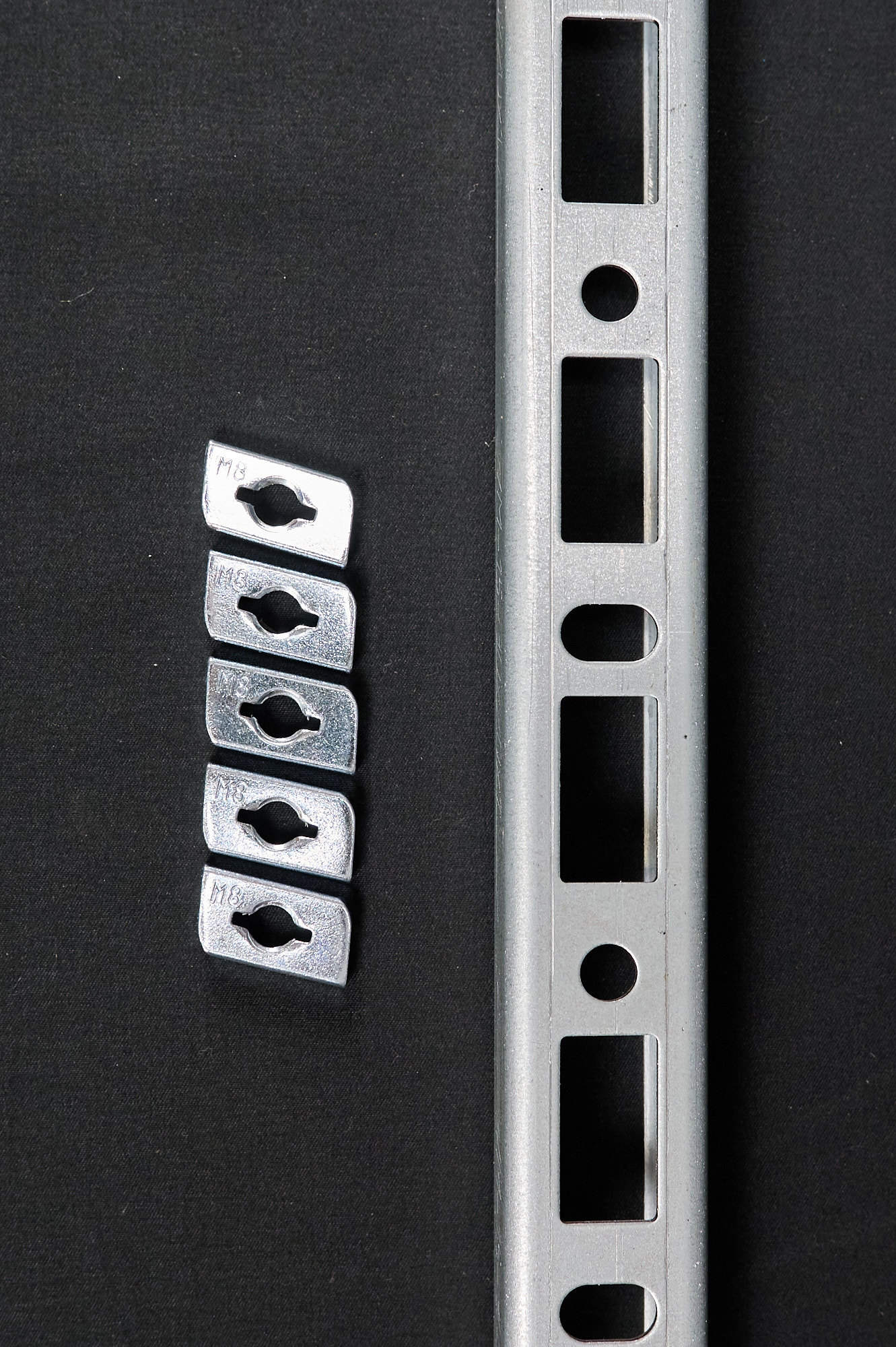

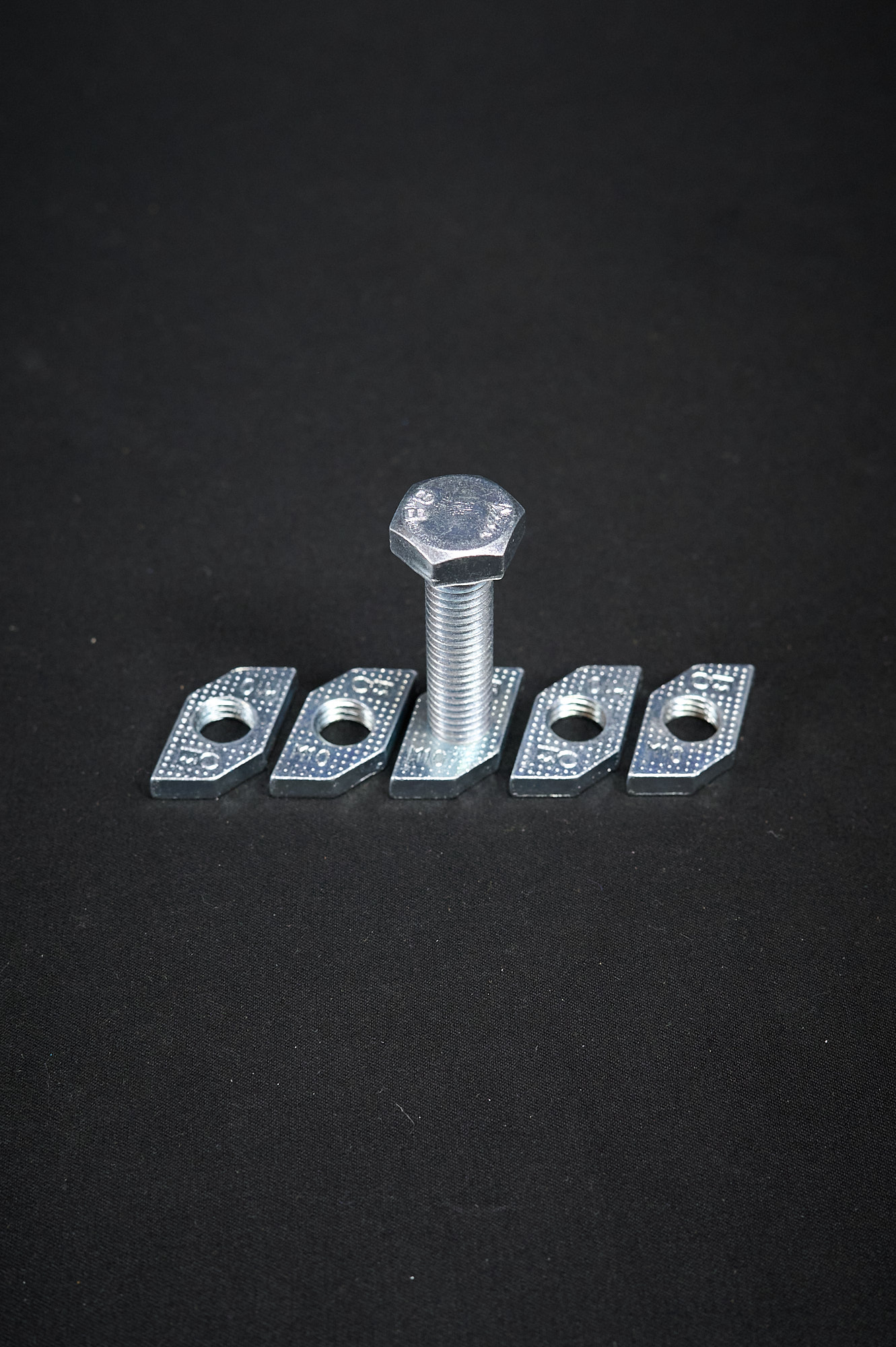

Канальная гайка устанавливается в паз С-образного монтажного профиля и служит опорой для резьбового крепежа: шпилек, болтов, хомутов, кронштейнов. Её можно поставить в любой точке профиля и при необходимости передвинуть.

Выпускается с резьбой М8 и М10, подходит для консолей и профиля серии WM15 30 × 20 × 2 мм.

Изделие выпускается в следующих вариациях:

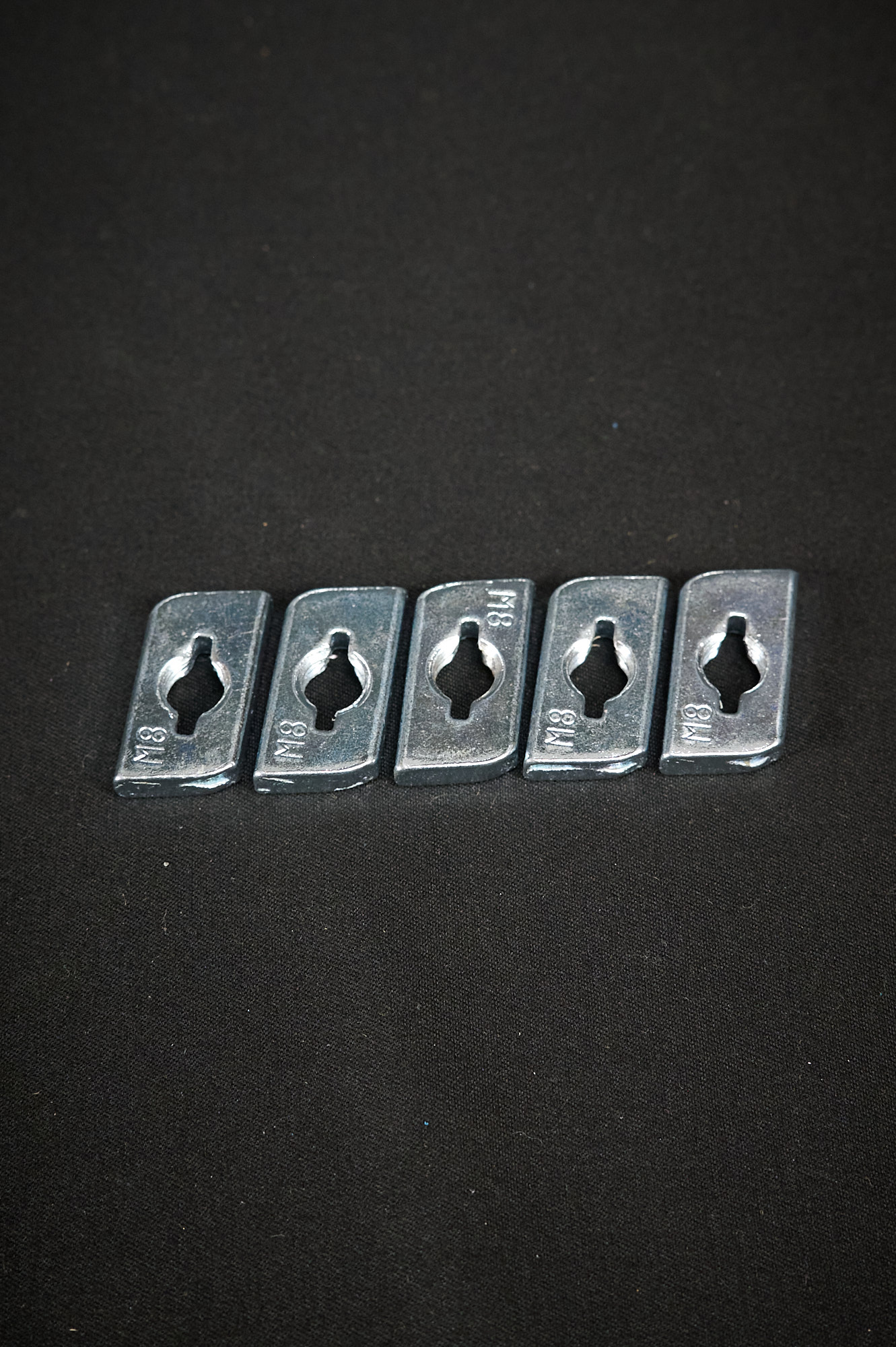

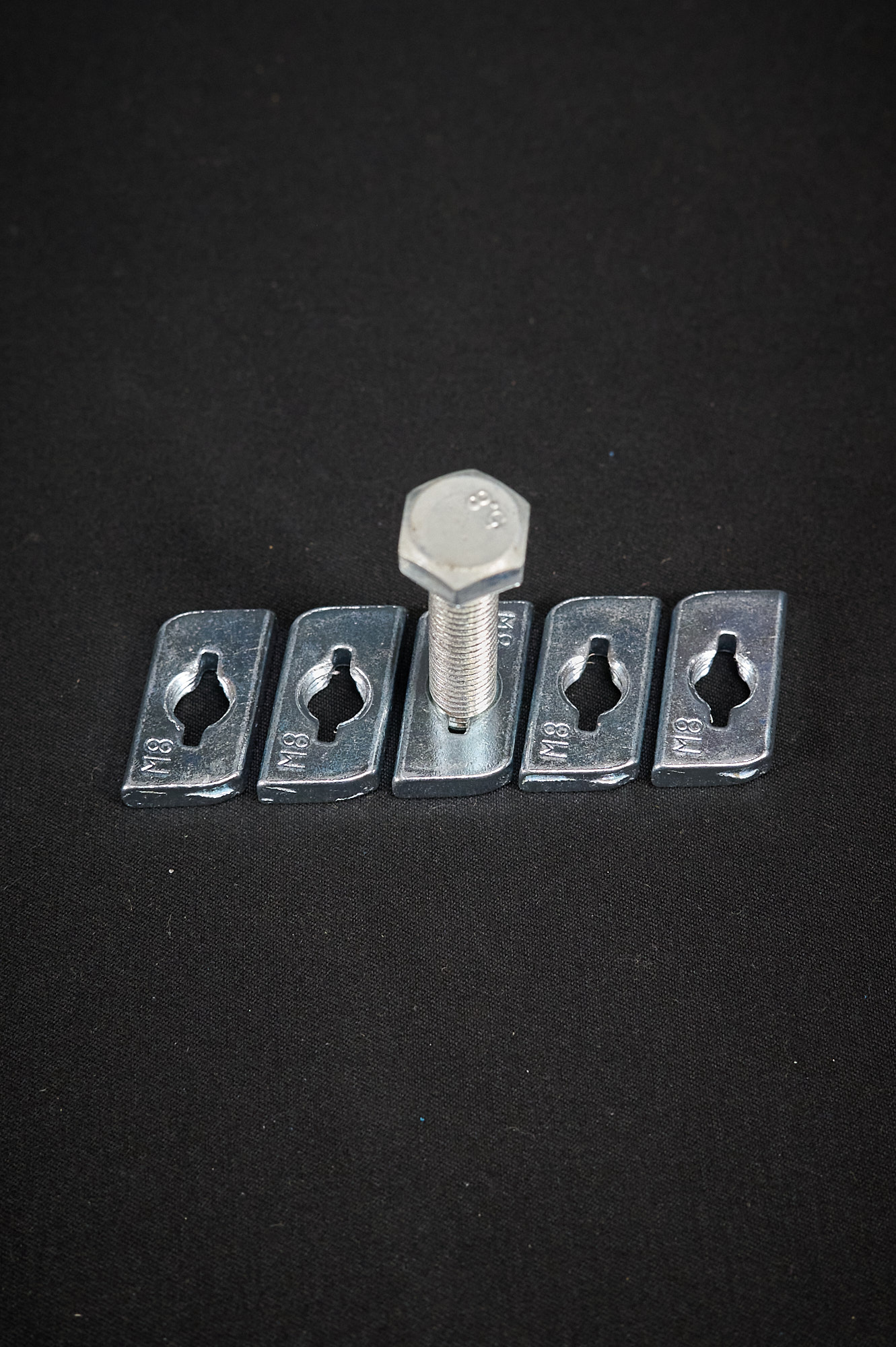

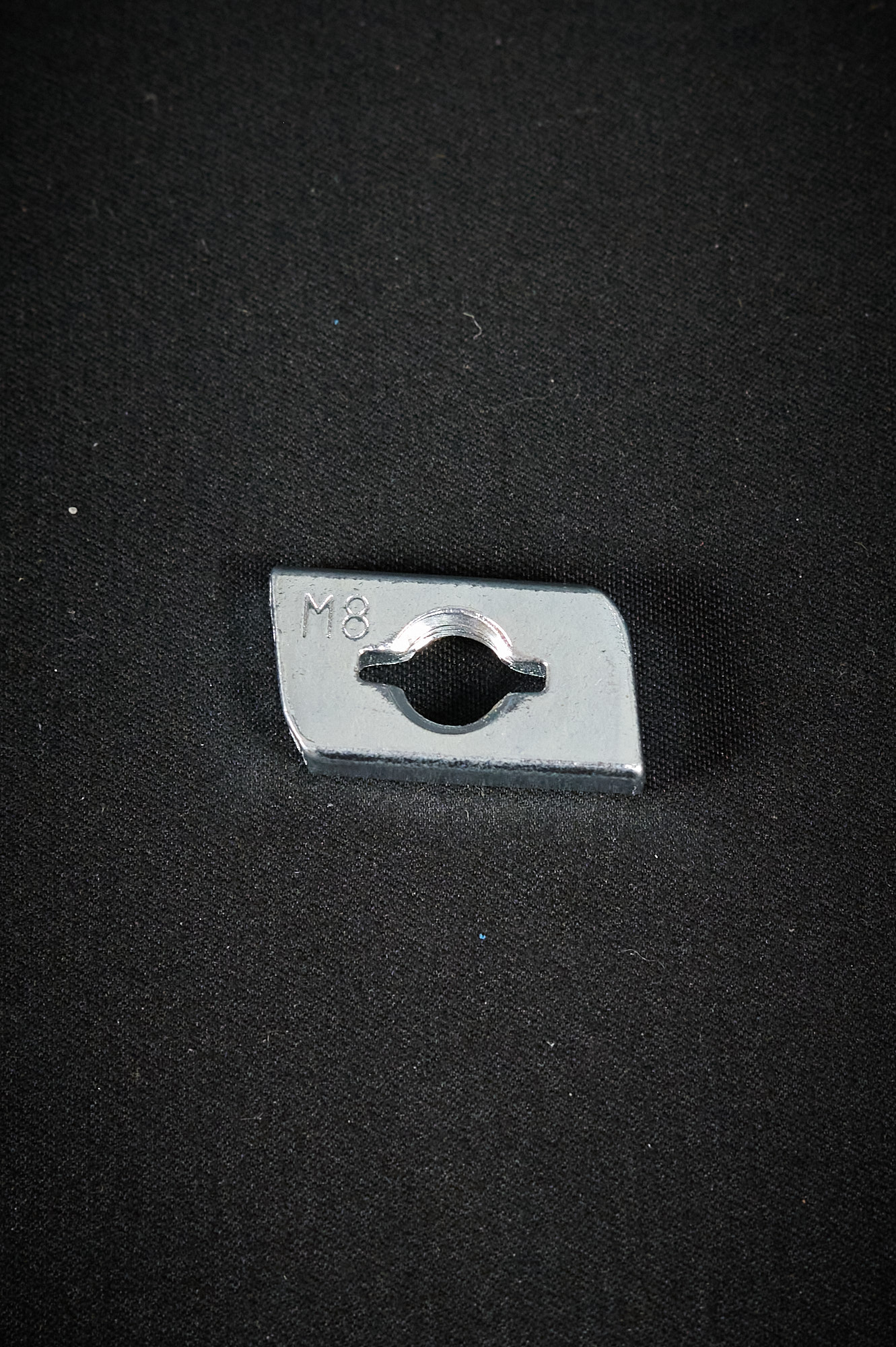

Канальная гайка М8
Канальная гайка М8
Канальная гайка М8
Канальная гайка М8
Канальная гайка М8
Канальная гайка М8
Арт. 1.5.13.
Канальная гайка М8

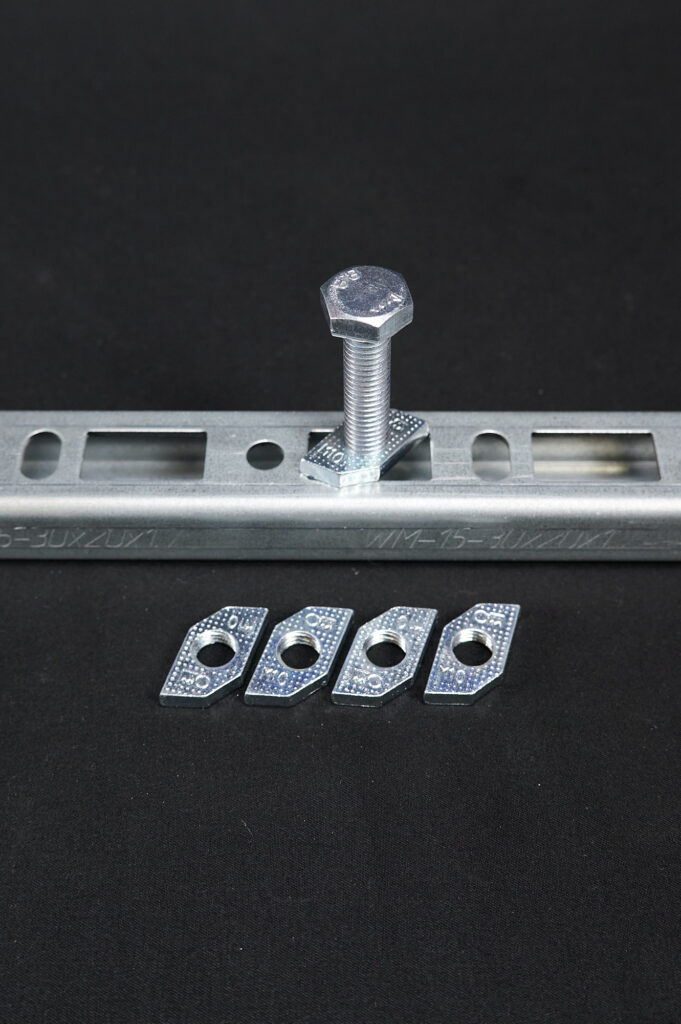

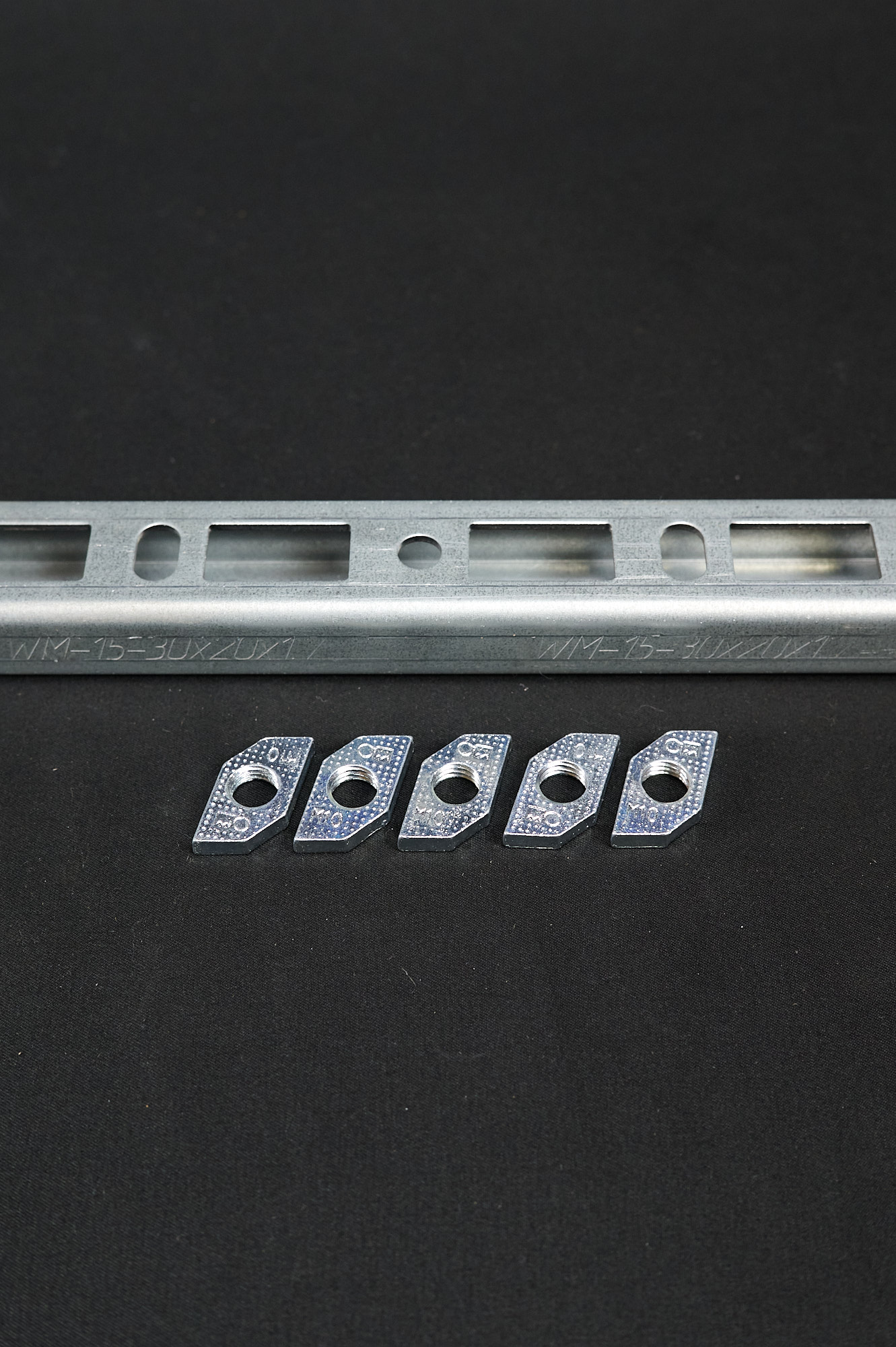

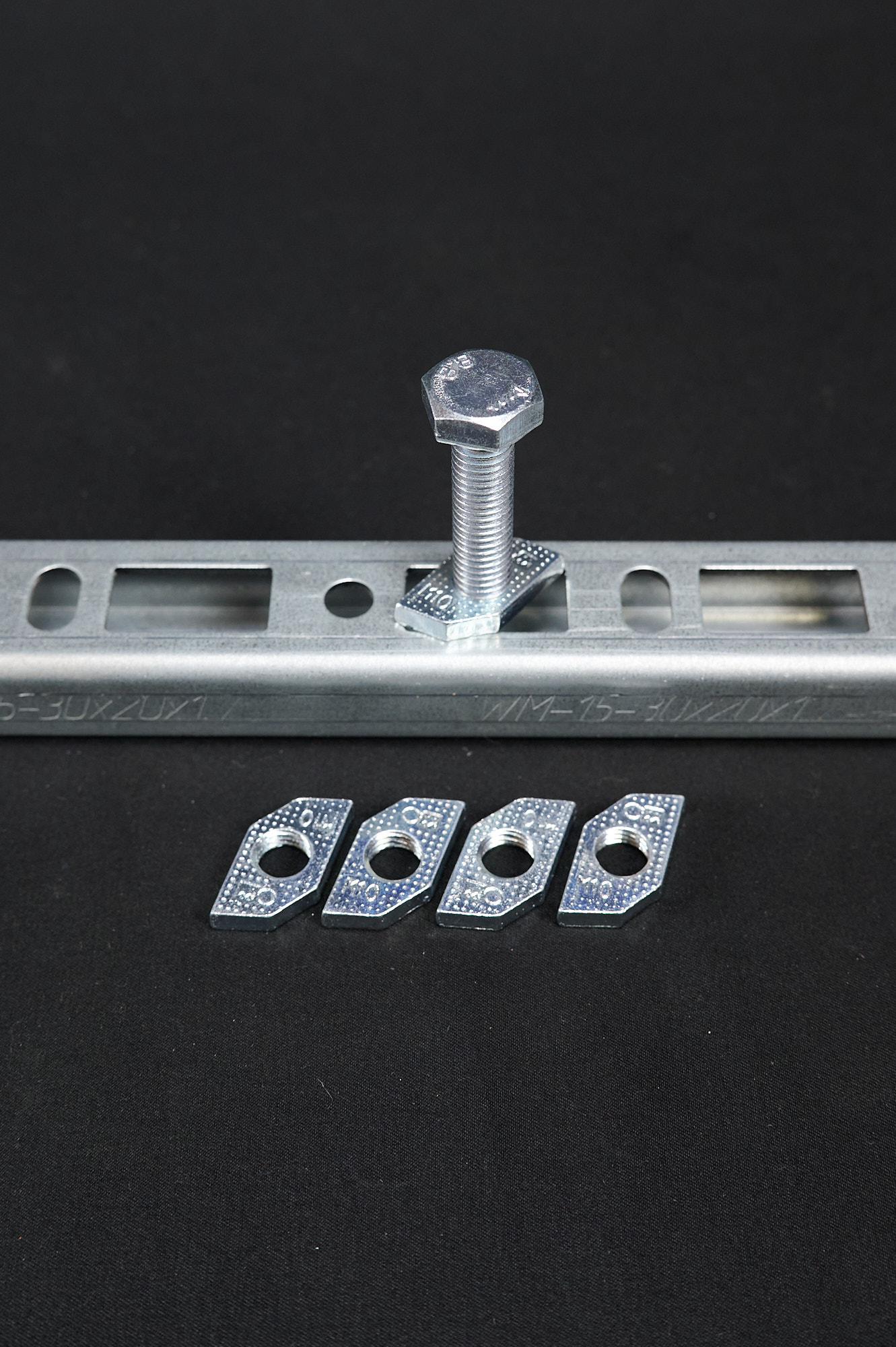

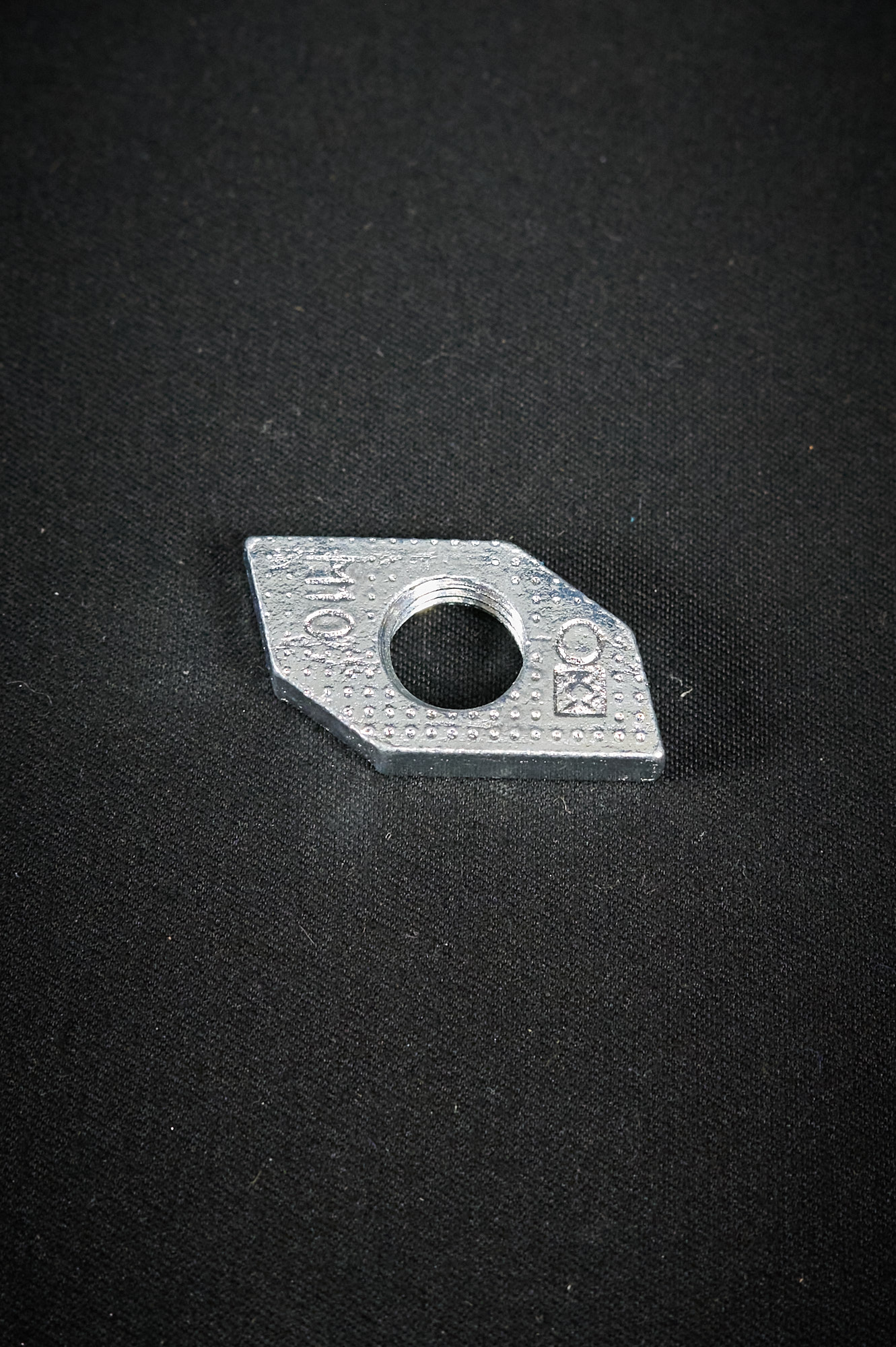

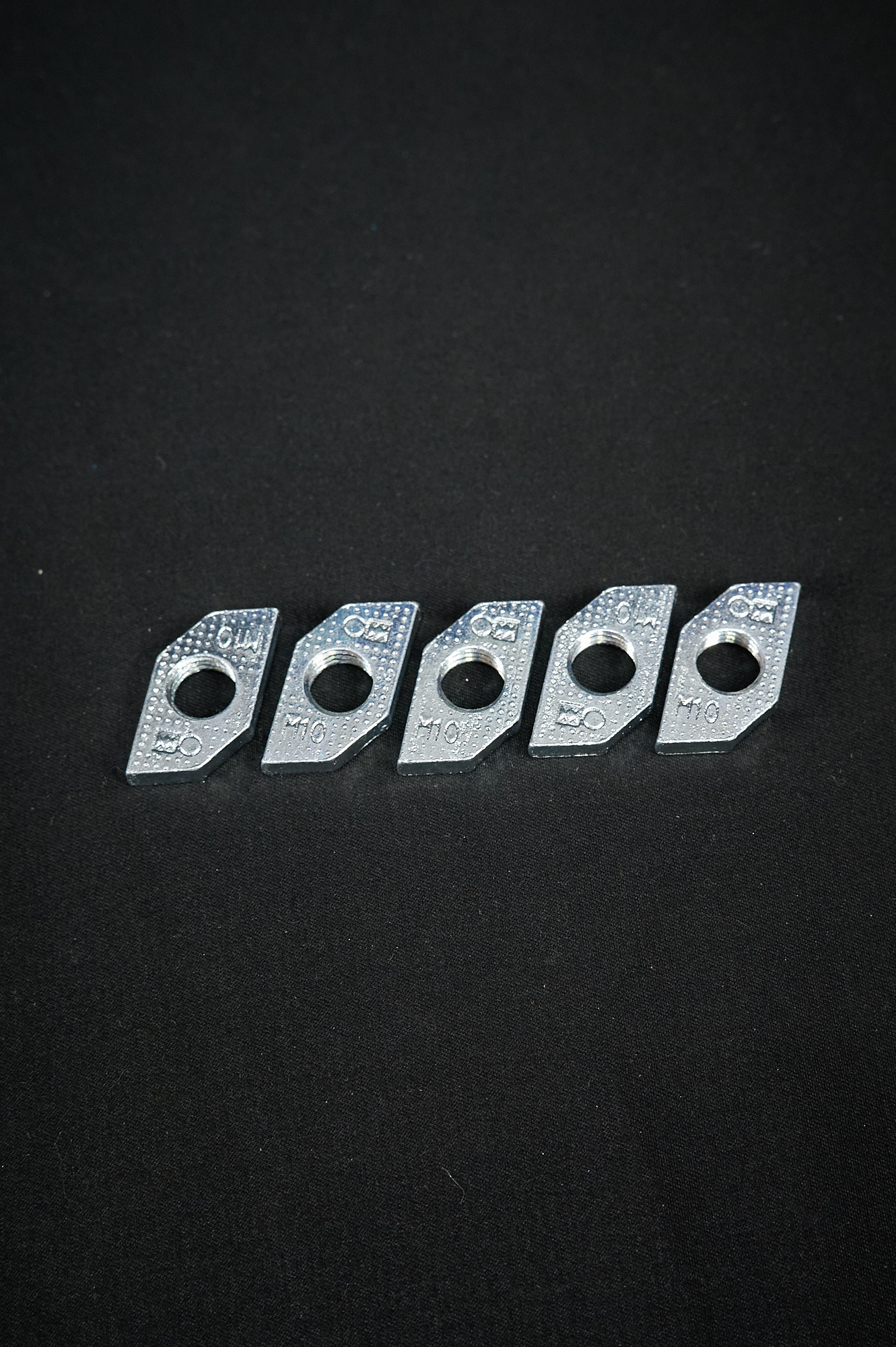

Канальная гайка М10
Канальная гайка М10
Канальная гайка М10
Канальная гайка М10
Канальная гайка М10
Канальная гайка М10
Арт. 1.5.14.
Канальная гайка М10

Описание

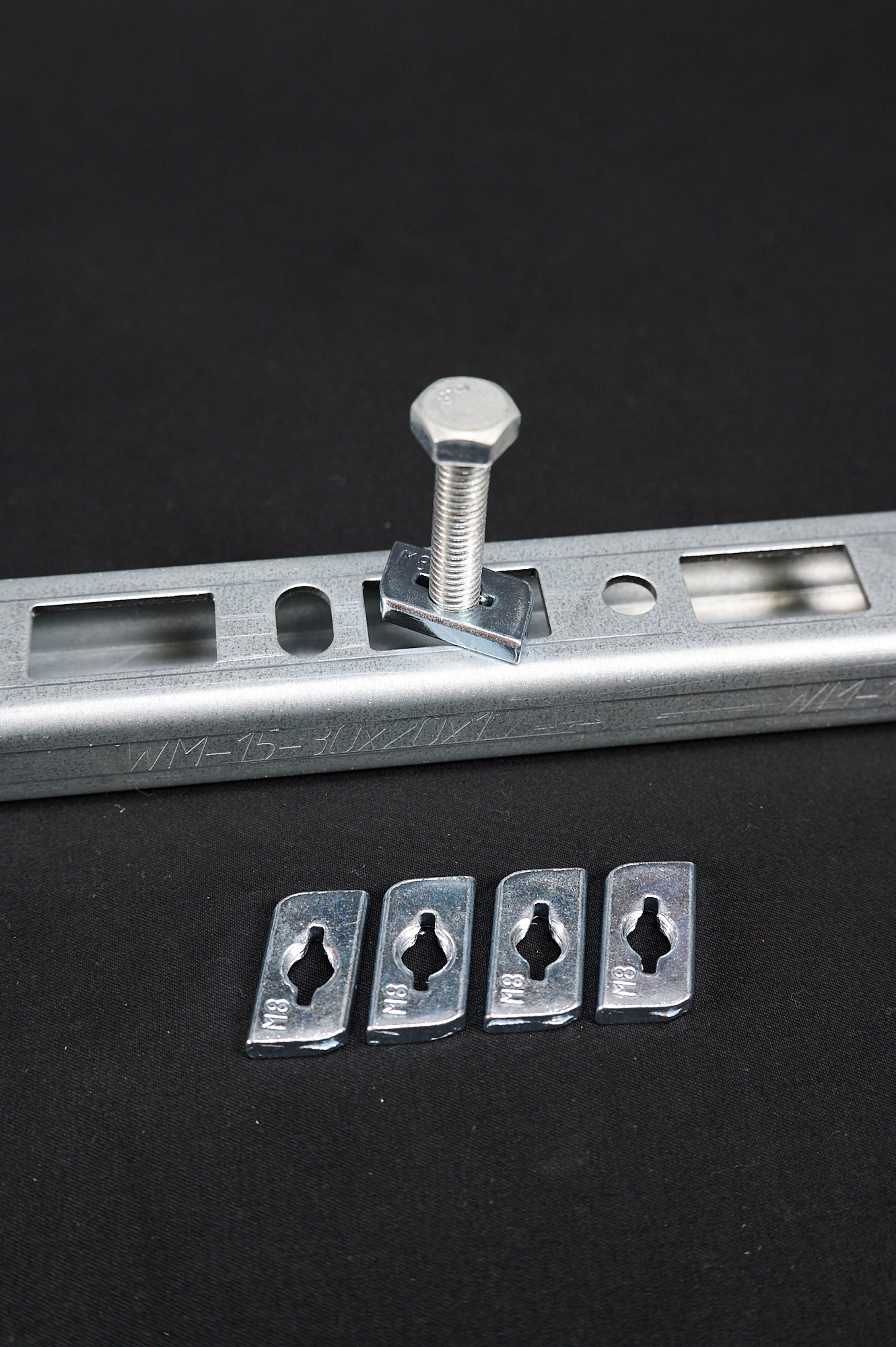

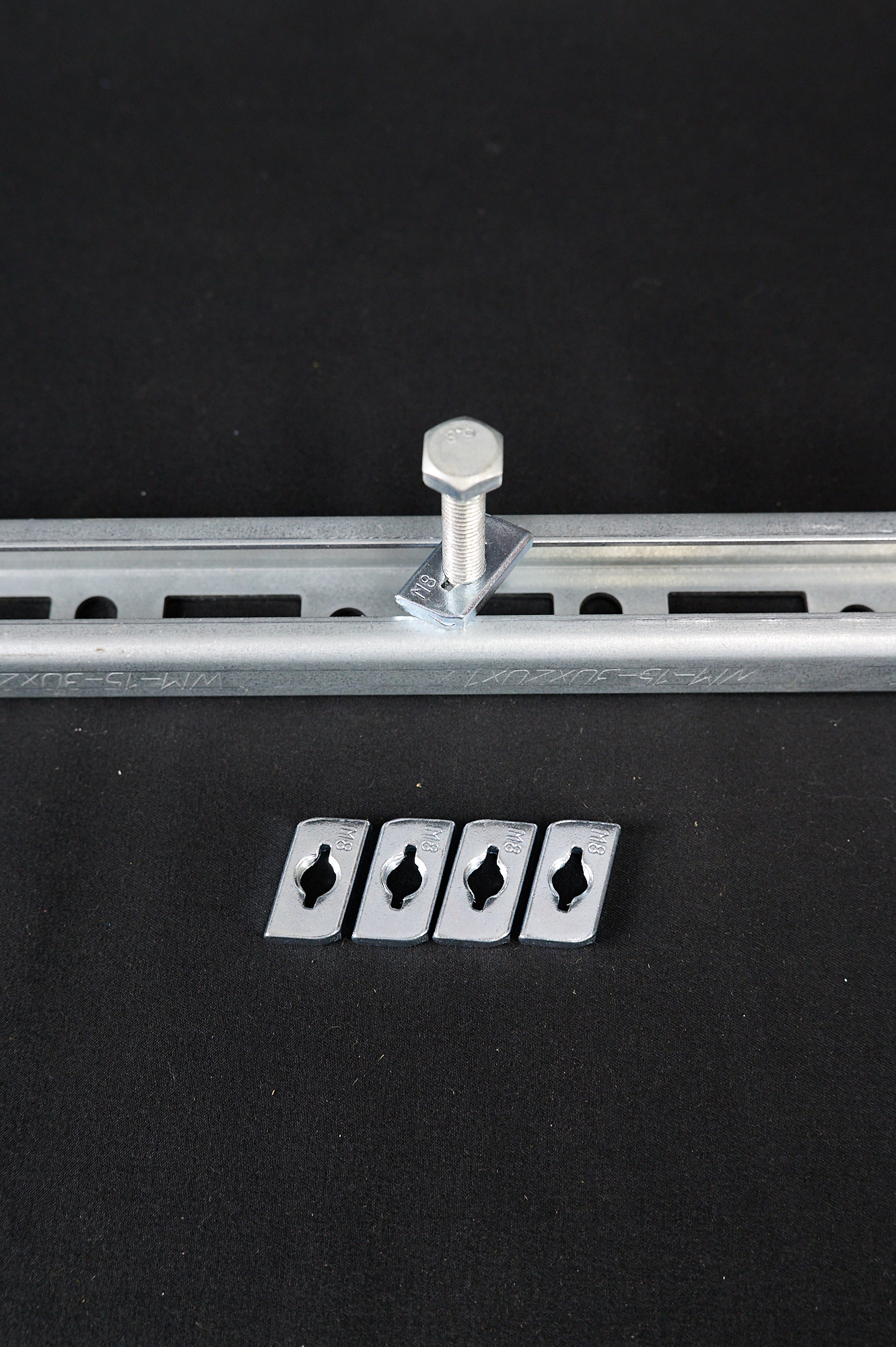

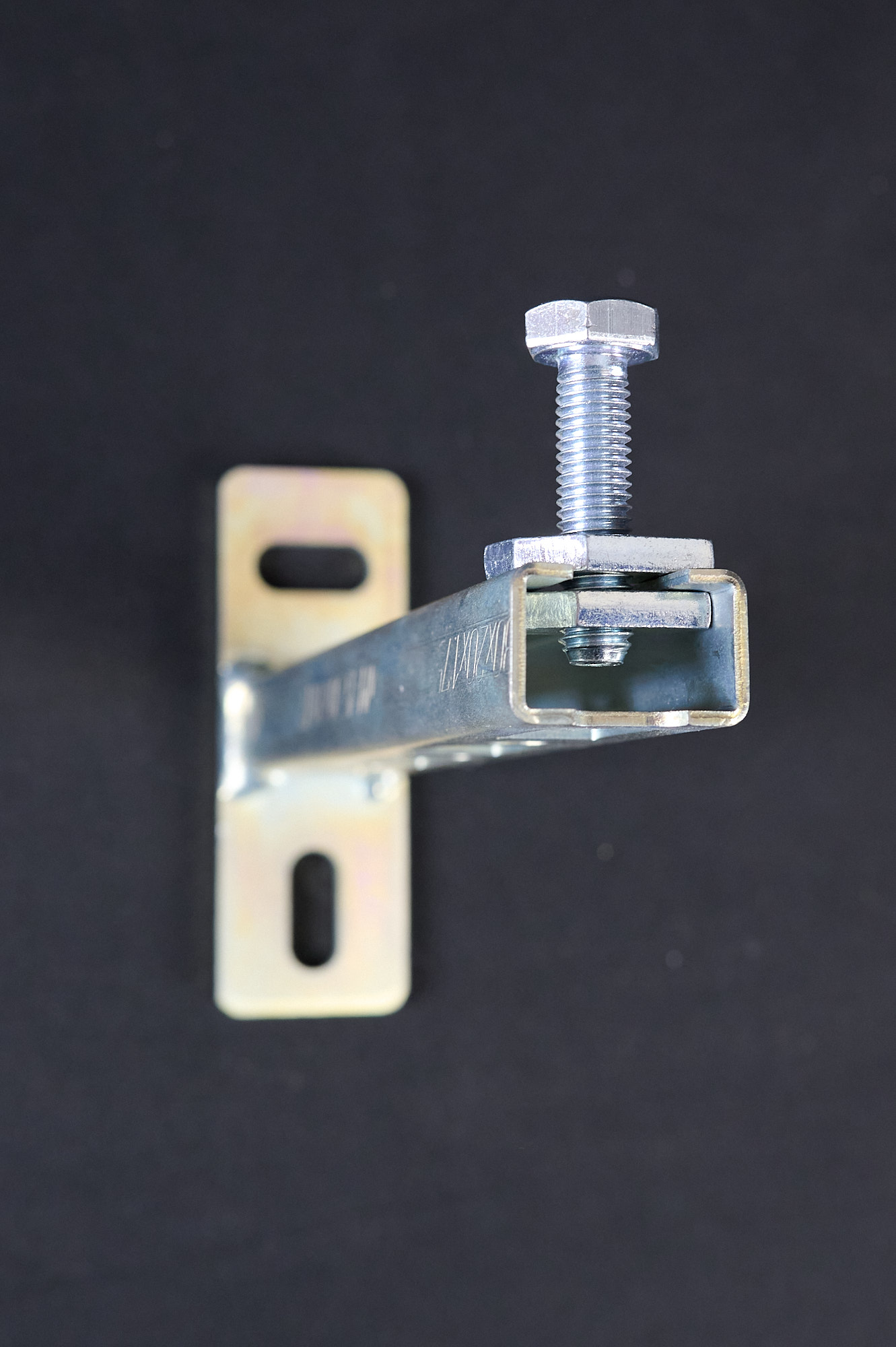

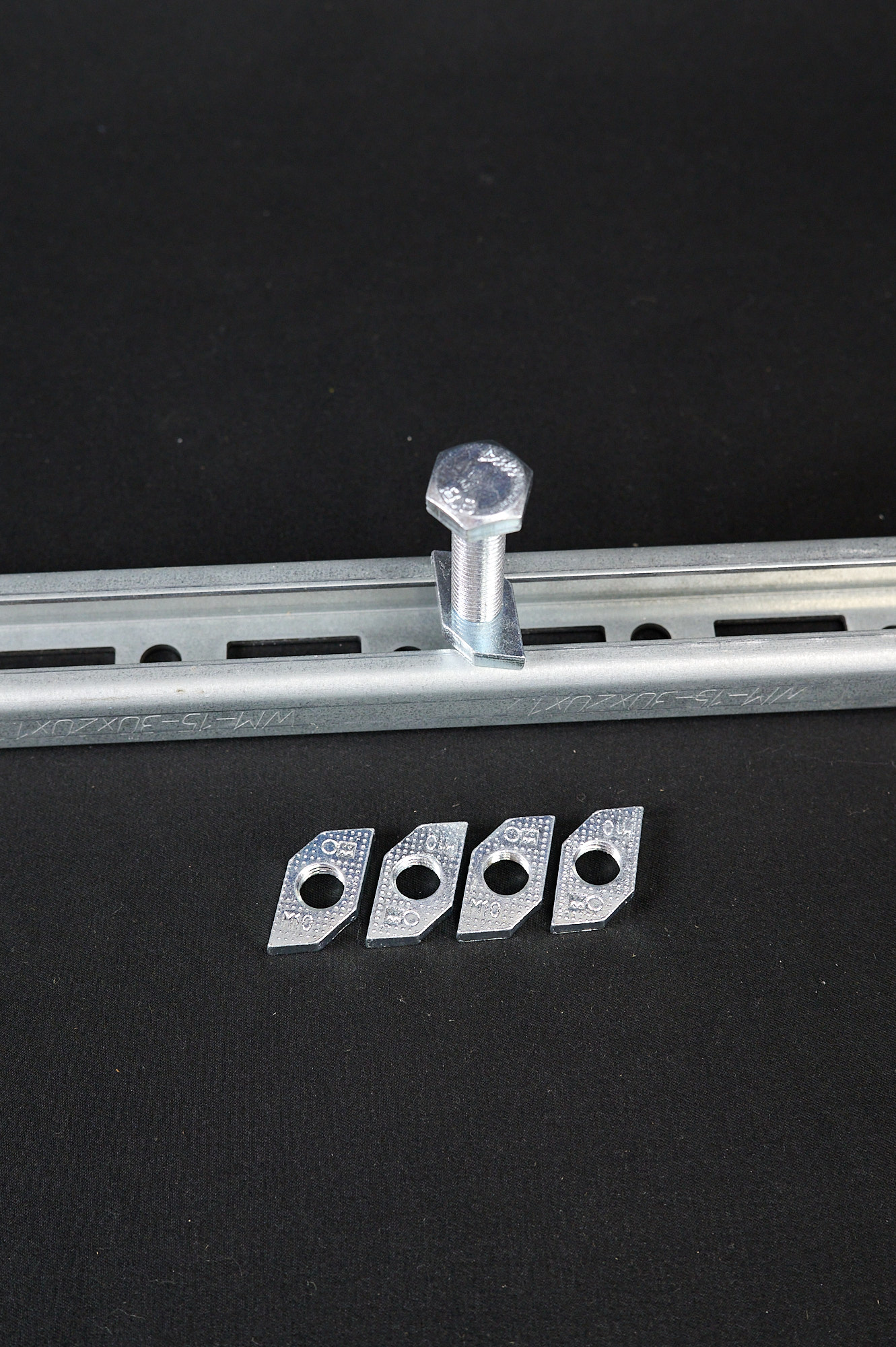

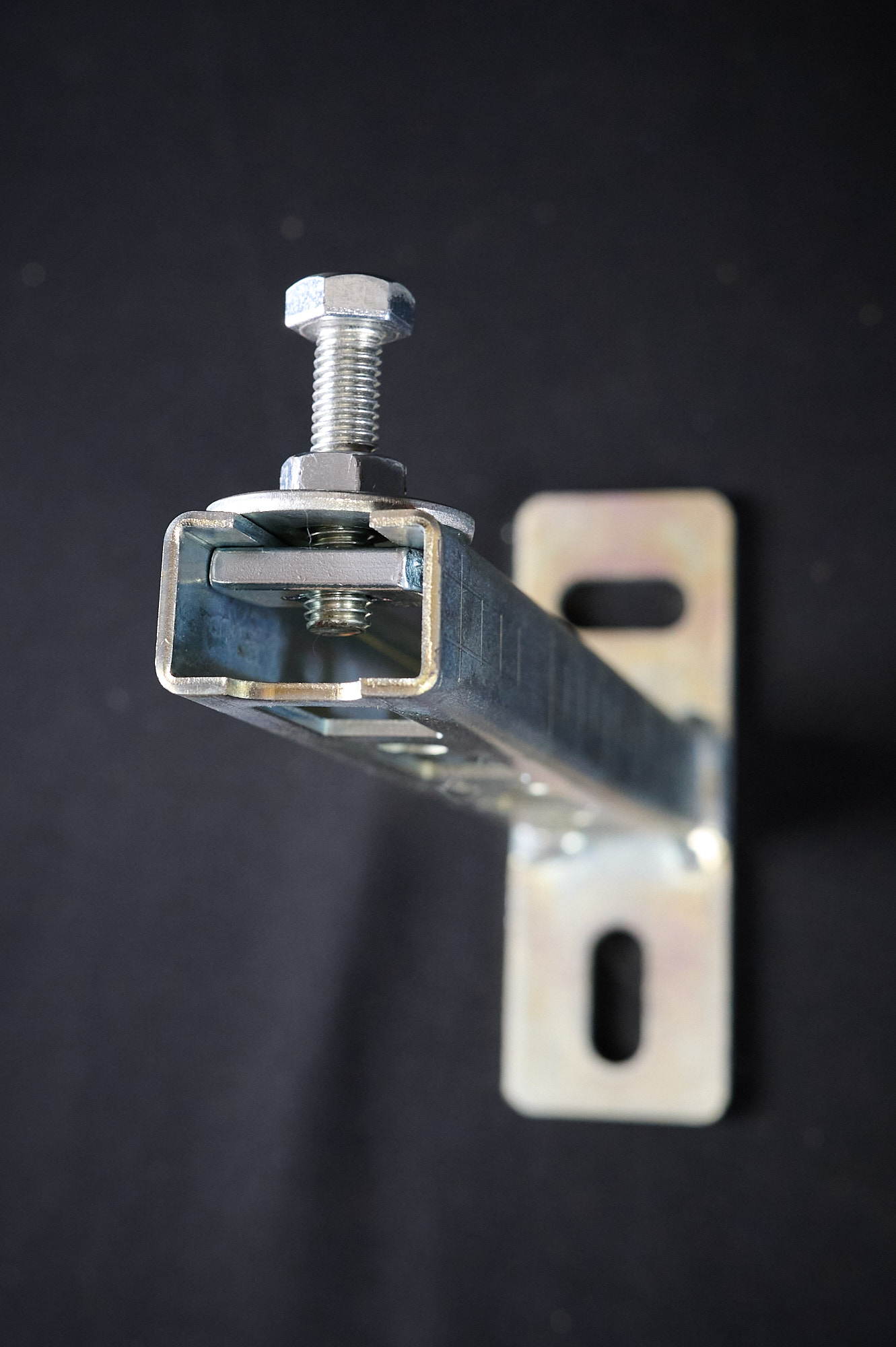

Гайку заводят в паз профиля и сдвигают вдоль него туда, где должен стоять хомут или кронштейн. Затем в неё вворачивают шпильку или болт: при затяжке гайка упирается в загнутые края паза и фиксирует соединение. Чтобы изменить положение элемента, достаточно ослабить болт, передвинуть гайку и снова затянуть. Поэтому крепёжный узел на С-профиле собирается без сварки и легко перенастраивается.

Характеристики

ПараметрЗначение
Типгайка канальная для С-профиля
РезьбаМ8 или М10
Совместимостьконсоли и монтажный профиль WM15 30 × 20 × 2 мм
Ответный крепёжшпильки и болты с той же резьбой
Фиксациязатяжкой болта или шпильки

Какую резьбу выбрать

  • М8 — для большинства сантехнических хомутов и шпилек, типовых узлов крепления труб;
  • М10 — для более нагруженных соединений и крепежа с резьбой М10.

Главное правило: гайку берут под тот же размер, что у шпильки или болта, который в неё вворачивается.

Преимущества

  • ставится в любой точке паза — хомут оказывается там, где проходит труба;
  • положение можно поменять и после монтажа;
  • соединение собирается без сварки;
  • два размера резьбы под распространённый крепёж.

Область применения

  • крепление сантехнических хомутов на консолях и профиле;
  • подвесы на резьбовых шпильках;
  • установка кронштейнов и монтажных элементов;
  • трубопроводы водоснабжения и отопления, кабельные трассы.

Монтаж

Перед окончательной затяжкой проверьте положение элемента и то, что шпилька стоит ровно. Допустимая нагрузка на соединение зависит от профиля, основания, применяемого крепежа и схемы монтажа, поэтому для тяжёлых трубопроводов узел подбирают с запасом.
