Арт: 2.15.28.

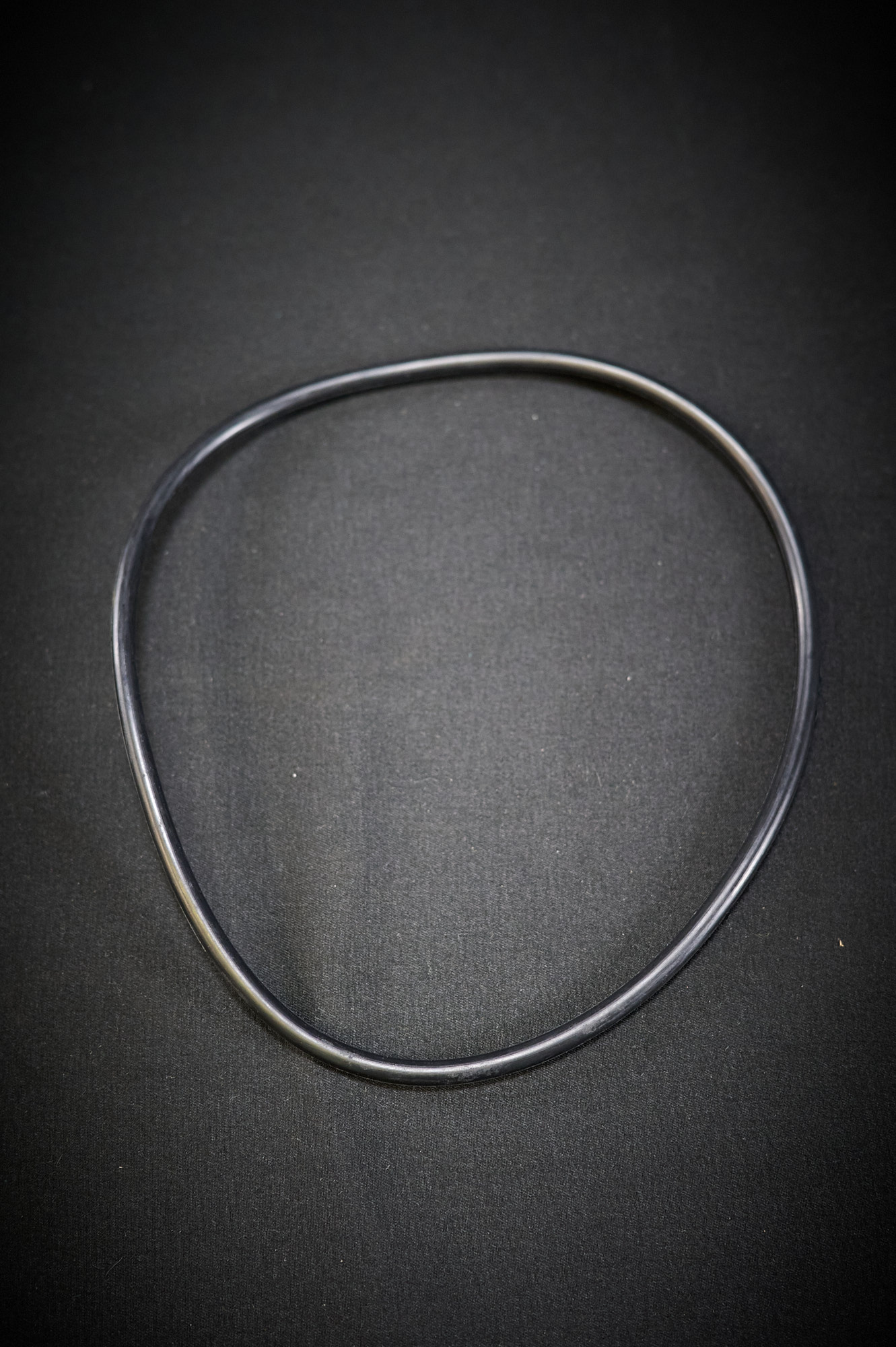

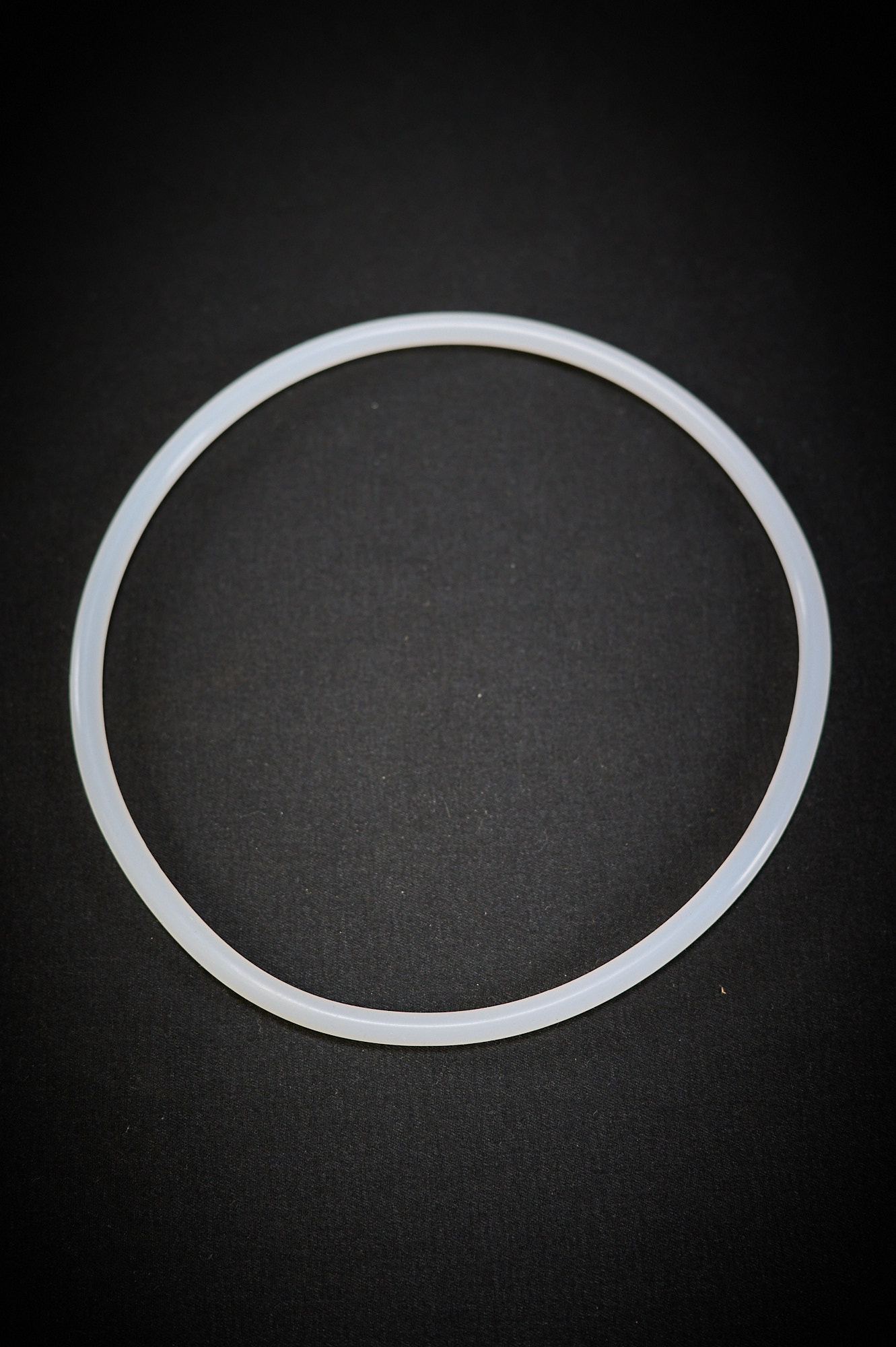

Кольцо резиновое BIG BLUE

Уплотнительное кольцо из маслостойкой резины NBR для колб фильтров Big Blue. У этих корпусов встречаются уплотнения двух размеров, поэтому кольцо выпускается в двух вариантах: 132 × 143 мм и 145 × 156 мм.

Заменив кольцо, можно устранить протечку между колбой и крышкой и продолжить пользоваться прежним корпусом.

Изделие выпускается в следующих вариациях:

Кольцо BIG BLUE (132*143 мм)
Арт. 2.15.28.
Кольцо BIG BLUE (132*143 мм)
Кольцо BIG BLUE (145*156 мм)
Арт. 2.15.29.
Кольцо BIG BLUE (145*156 мм)

Описание

Кольцо укладывается в паз крышки фильтра. Когда колбу закручивают, она давит на резину, и та заполняет зазор по всему кругу. Колбу Big Blue регулярно снимают для замены картриджа, поэтому кольцо со временем сминается, дубеет или получает надрывы. Первый признак — вода по резьбе колбы после обслуживания или без видимой причины.

Характеристики

ВариантВнутренний ØНаружный Ø
меньший132 мм143 мм
больший145 мм156 мм

Материал обоих вариантов — бутадиен-нитрильный каучук (NBR), рабочая температура от −40 до +100 °C. Резина не разбухает от силиконовой смазки и остаётся упругой в холодной воде.

Какой размер нужен

Размер определяют по старому кольцу или по пазу крышки. Кольца колб разных производителей отличаются на несколько миллиметров, и кольцо не того размера либо выпадет из паза, либо не ляжет в него без перекручивания. В обоих случаях стык останется негерметичным.

Частые ошибки при замене

  • кольцо уложено с перекрутом — вода найдёт путь в месте скрутки;
  • в пазу остались песок или налёт;
  • колбу затянули с чрезмерным усилием и деформировали резину;
  • после замены картриджа поставили старое кольцо, уже потерявшее упругость.

Порядок замены

Закройте воду до и после фильтра и снимите давление. Отверните колбу ключом, держа наготове ёмкость: вода в колбе останется. Извлеките старое кольцо, промойте паз, уложите новое кольцо ровно, при необходимости смазав его тонким слоем силиконовой смазки. Закрутите колбу, откройте воду медленно и убедитесь, что стык сухой.

Производитель — ООО «Катюша». Сделано в России.
