Арт: 1.5.7.

Консоль WM15 30×20×2 мм аналог Walraven BIS RapidRail

Монтажная консоль серии WM15 — С-образный профиль 30 × 20 × 2 мм из оцинкованной стали с перфорацией по всей длине. Служит опорой для трубопроводов, сантехнических хомутов и других инженерных коммуникаций на стене или потолке.

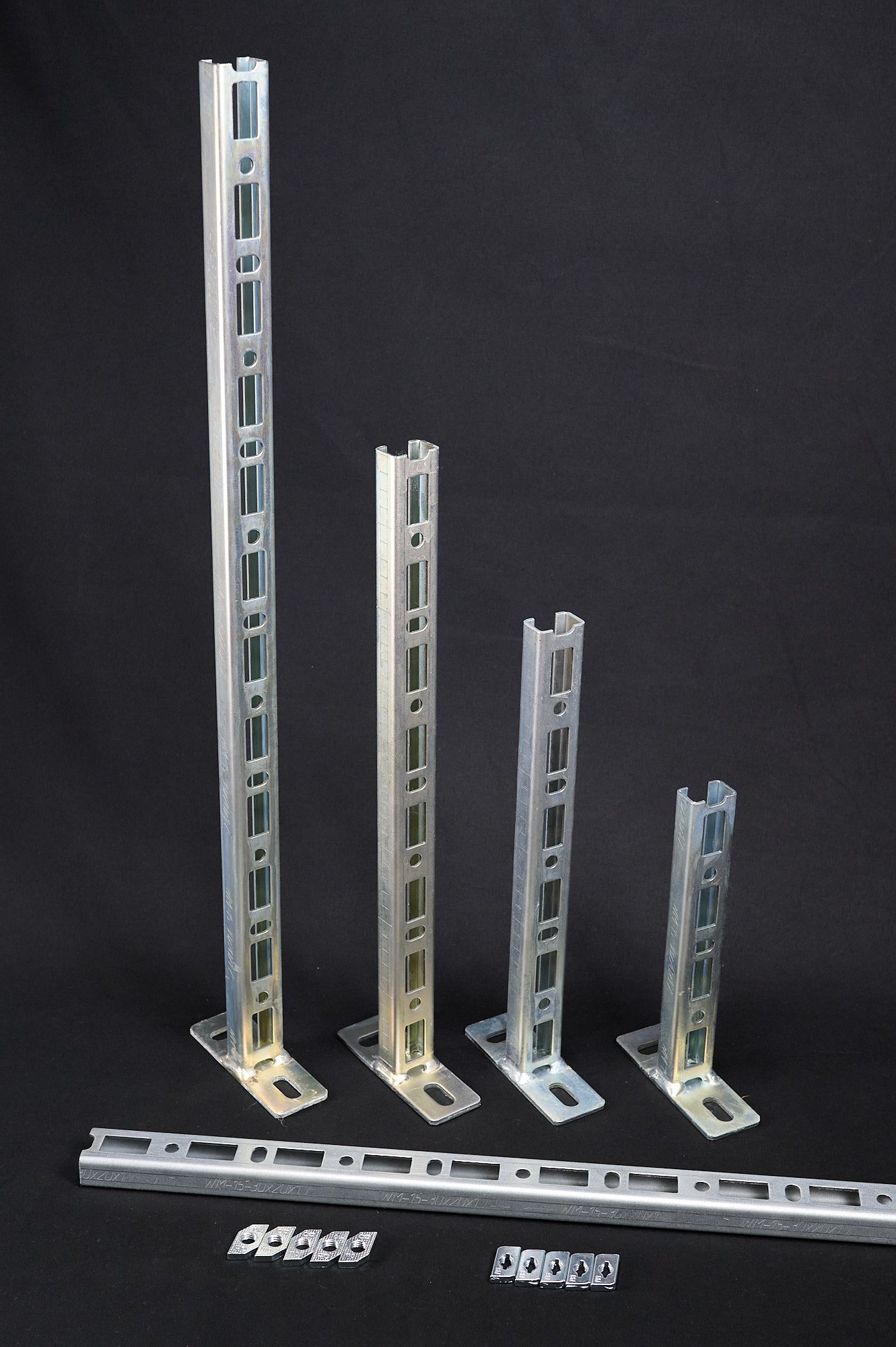

Выпускается четырёх длин: 200, 300, 400 и 600 мм.

Изделие выпускается в следующих вариациях:

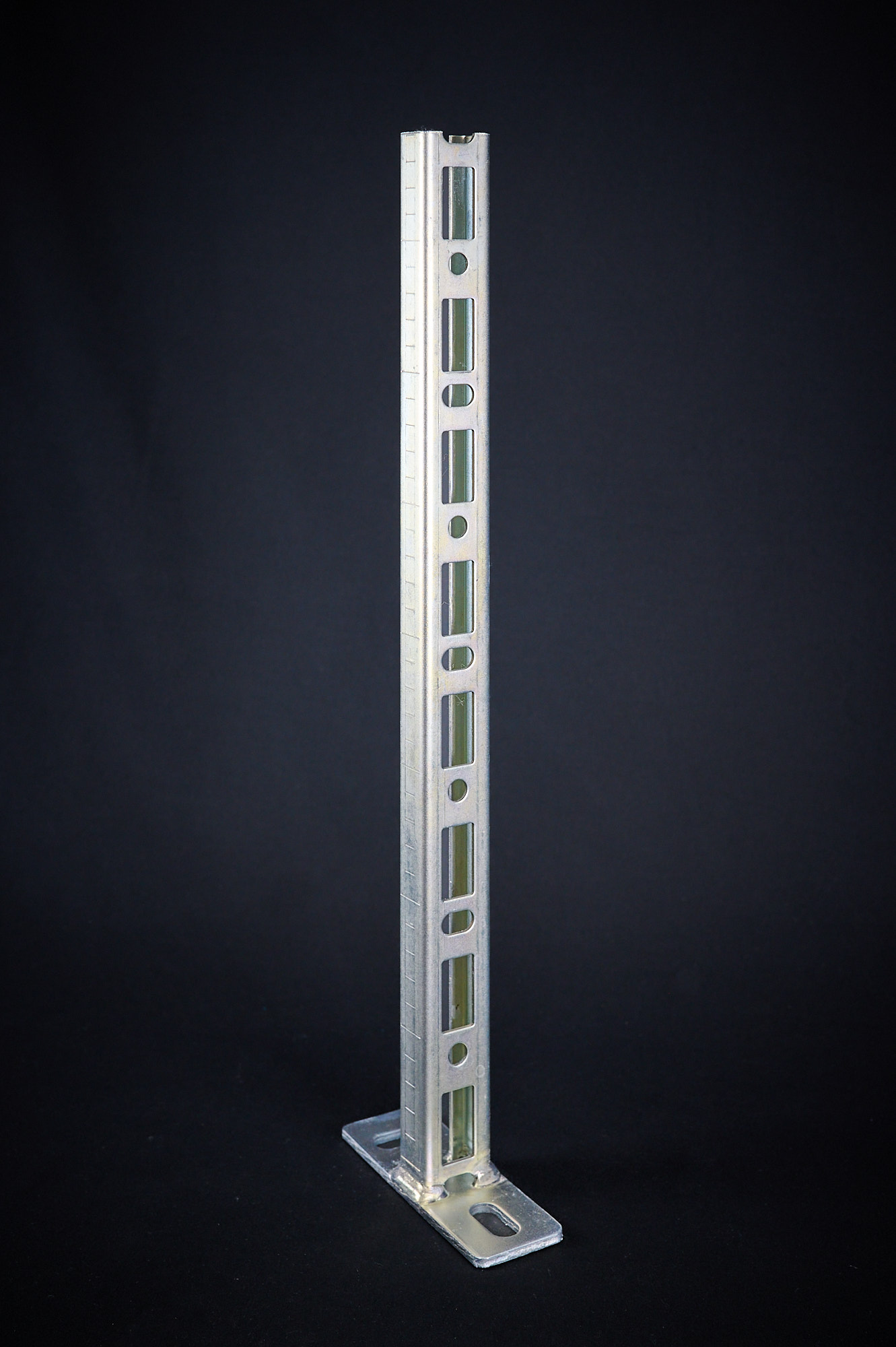

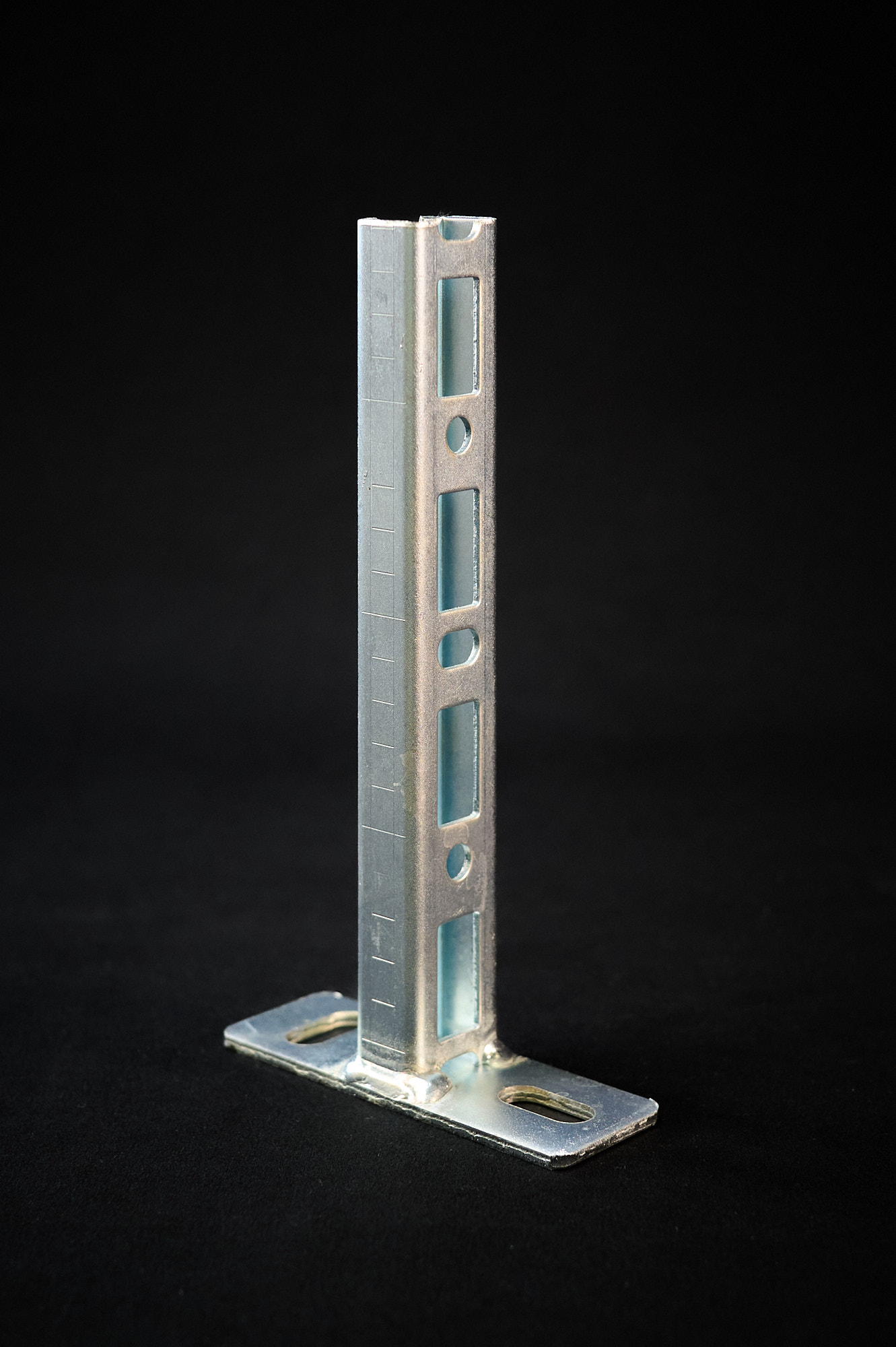

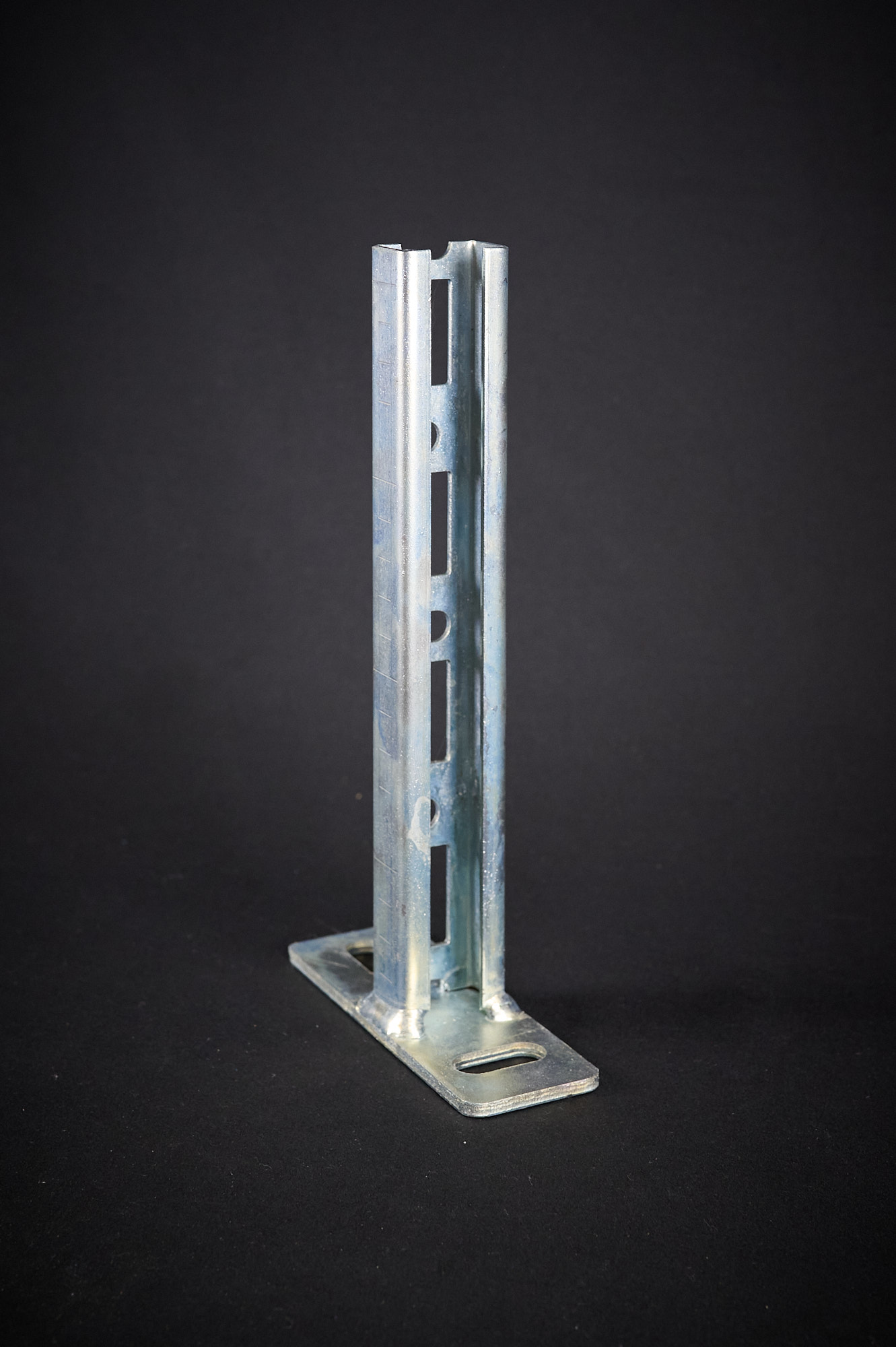

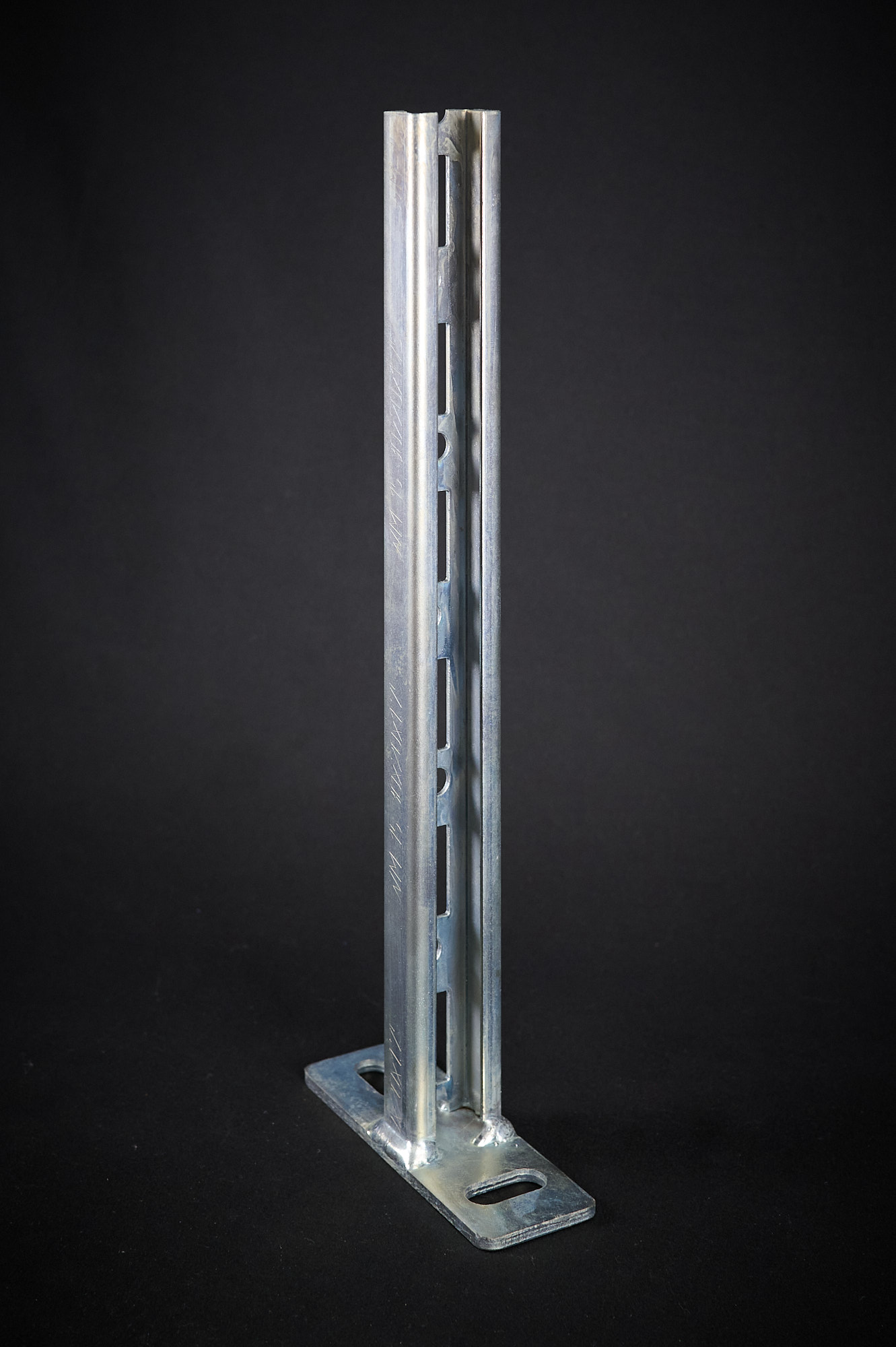

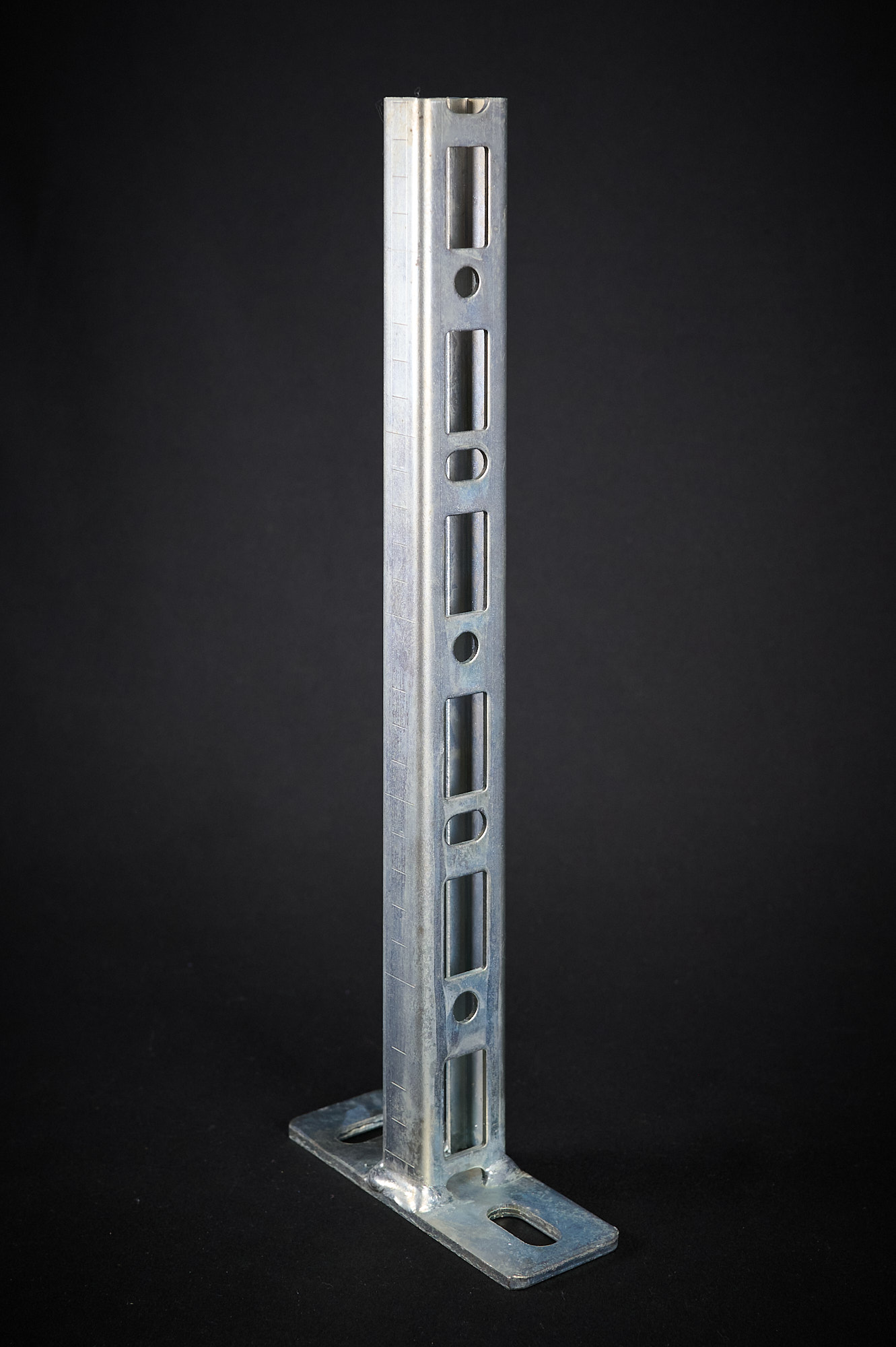

Консоль 200 мм
Консоль 200 мм
Арт. 1.5.7.
Консоль 200 мм
Консоль 300 мм
Консоль 300 мм
Арт. 1.5.8.
Консоль 300 мм

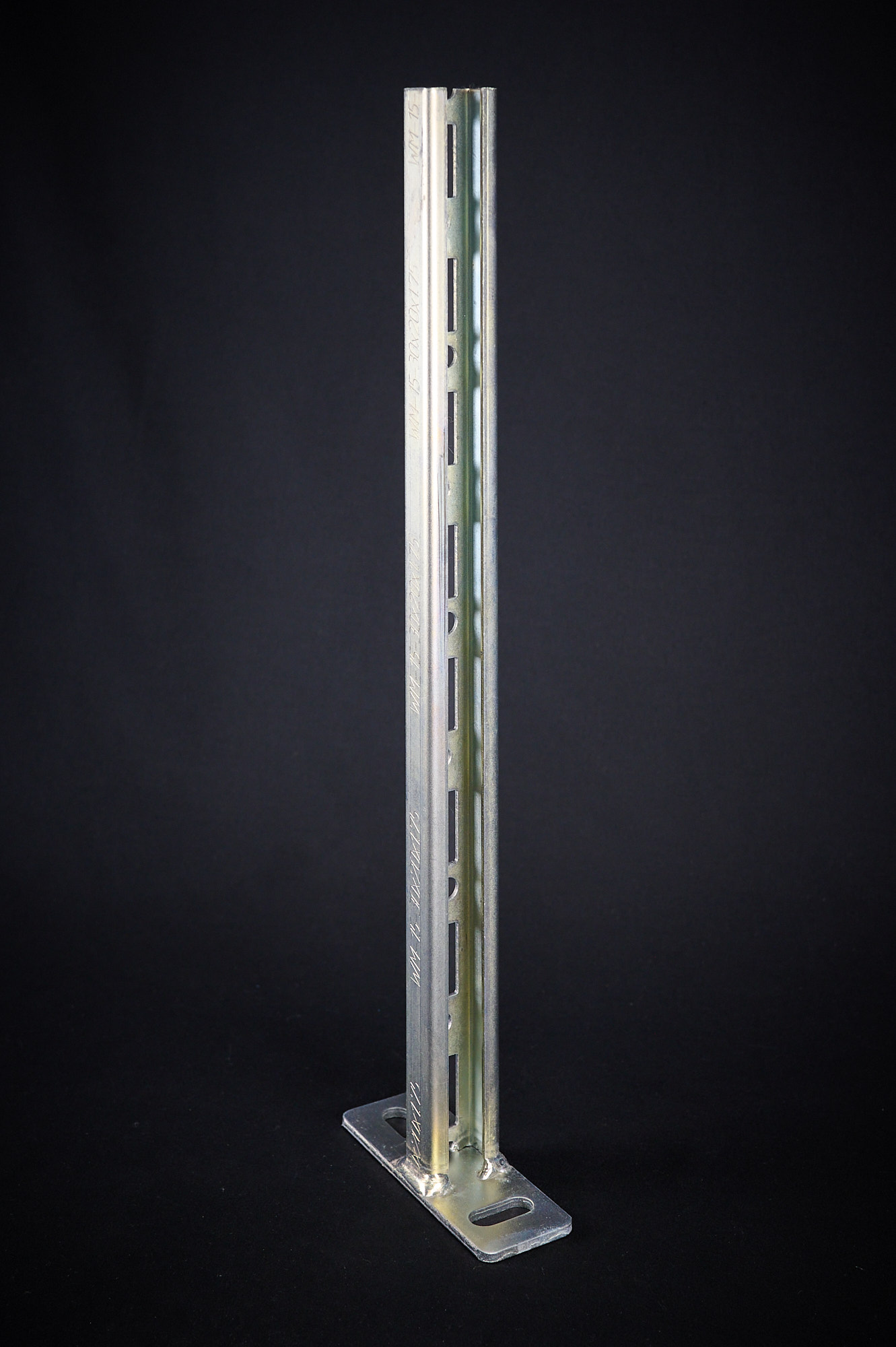

Консоль 400 мм
Консоль 400 мм
Арт. 1.5.9.
Консоль 400 мм

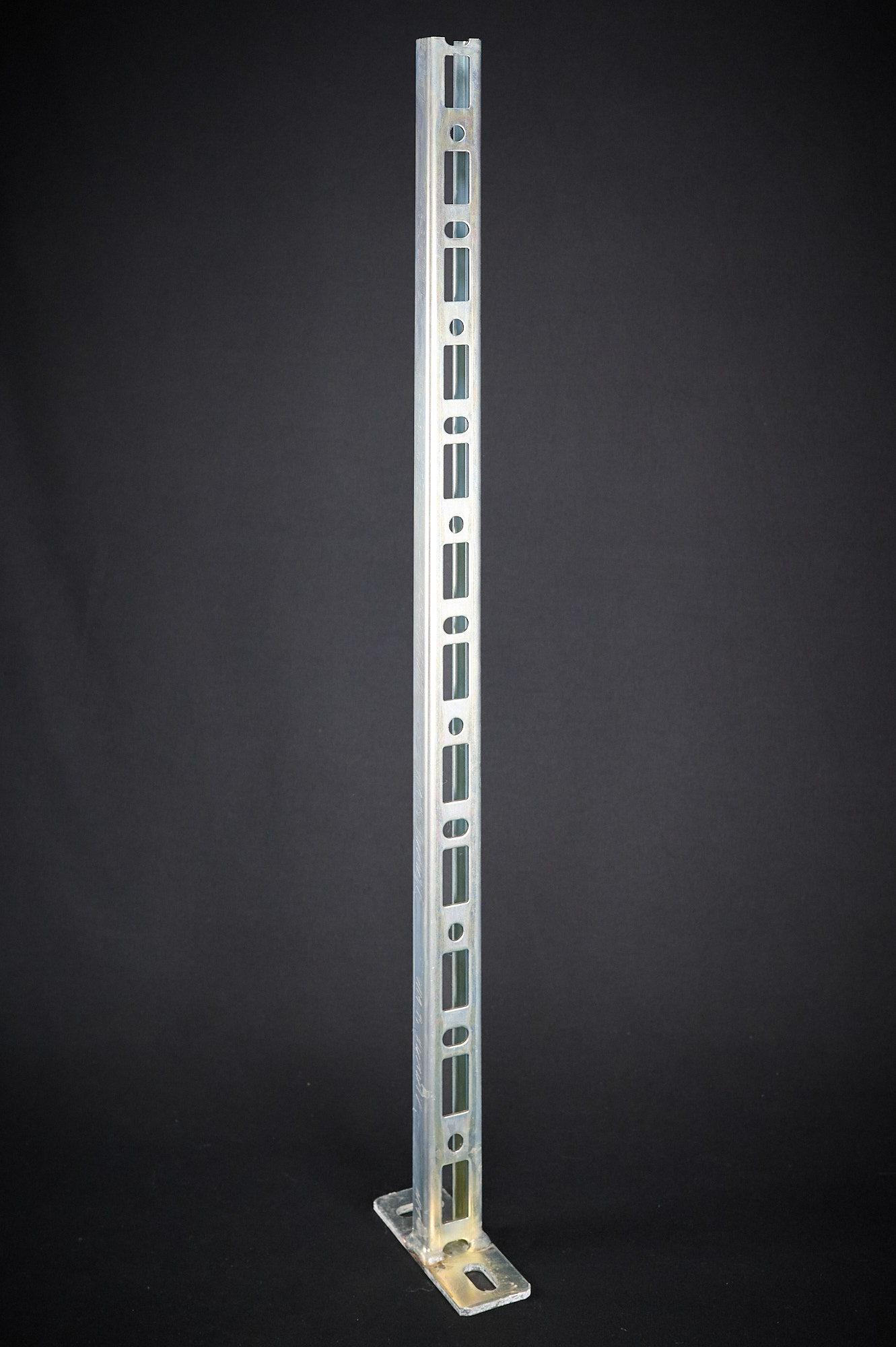

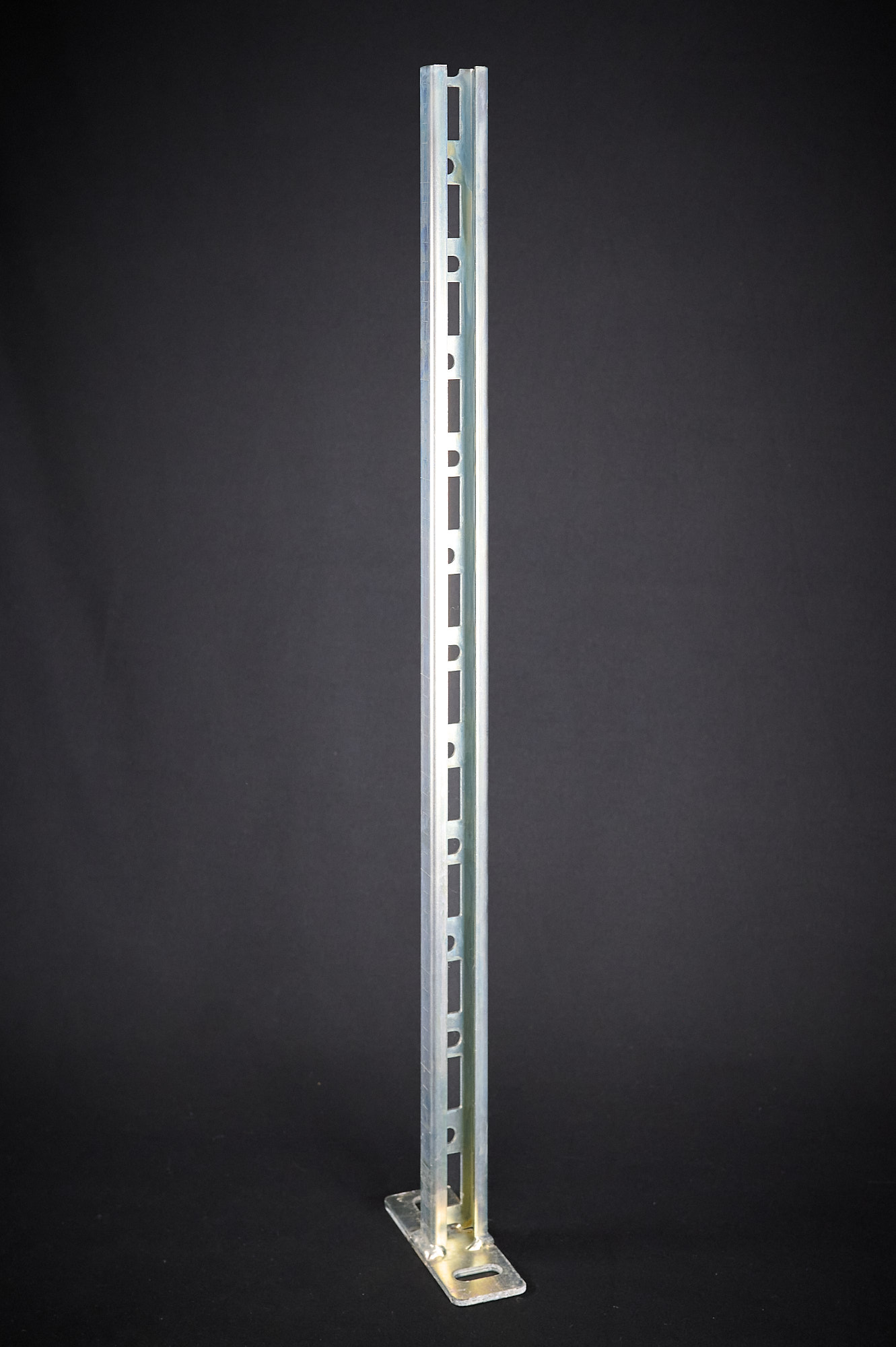

Консоль 600 мм
Консоль 600 мм
Арт. 1.5.10.
Консоль 600 мм

Описание

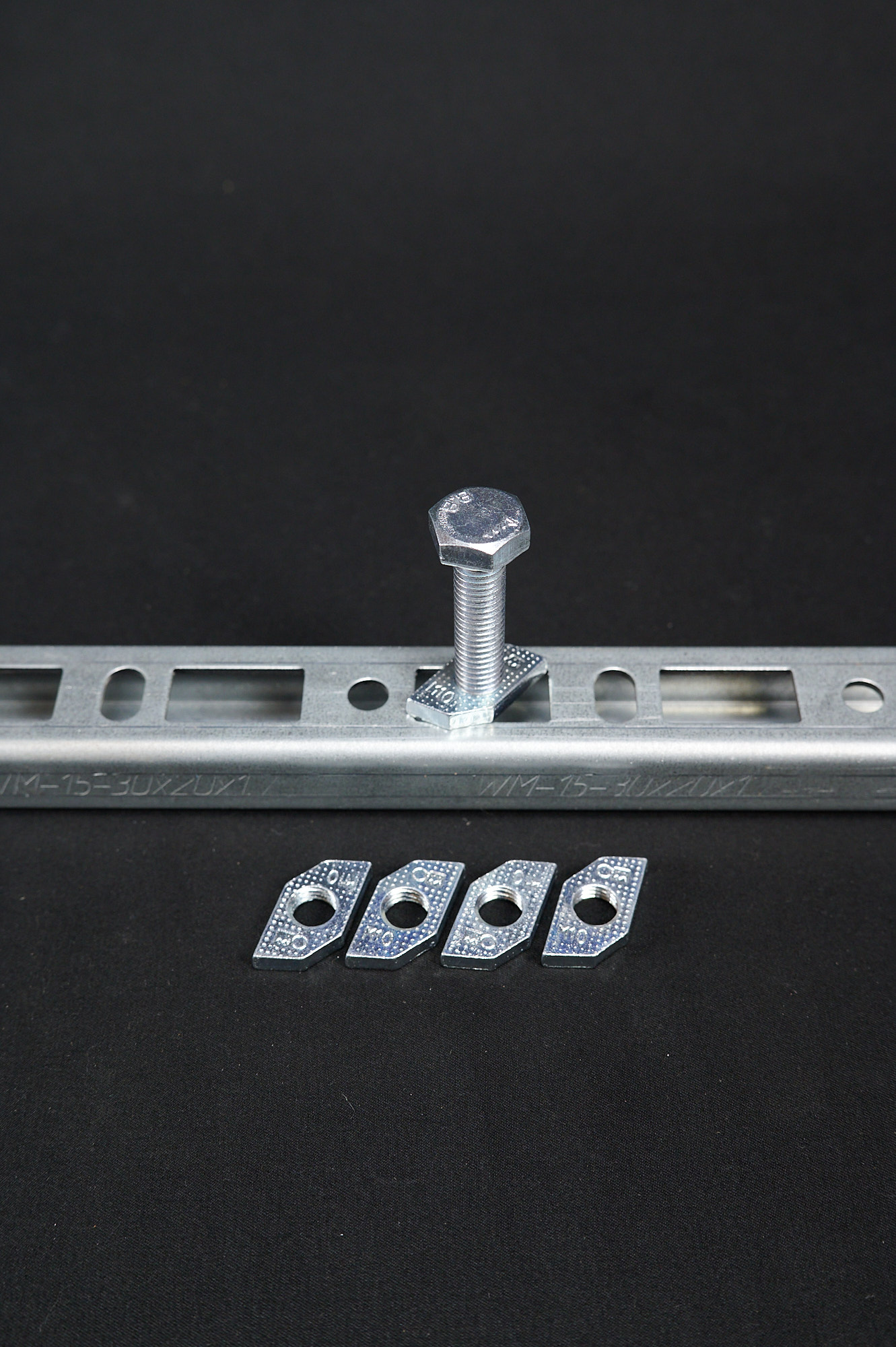

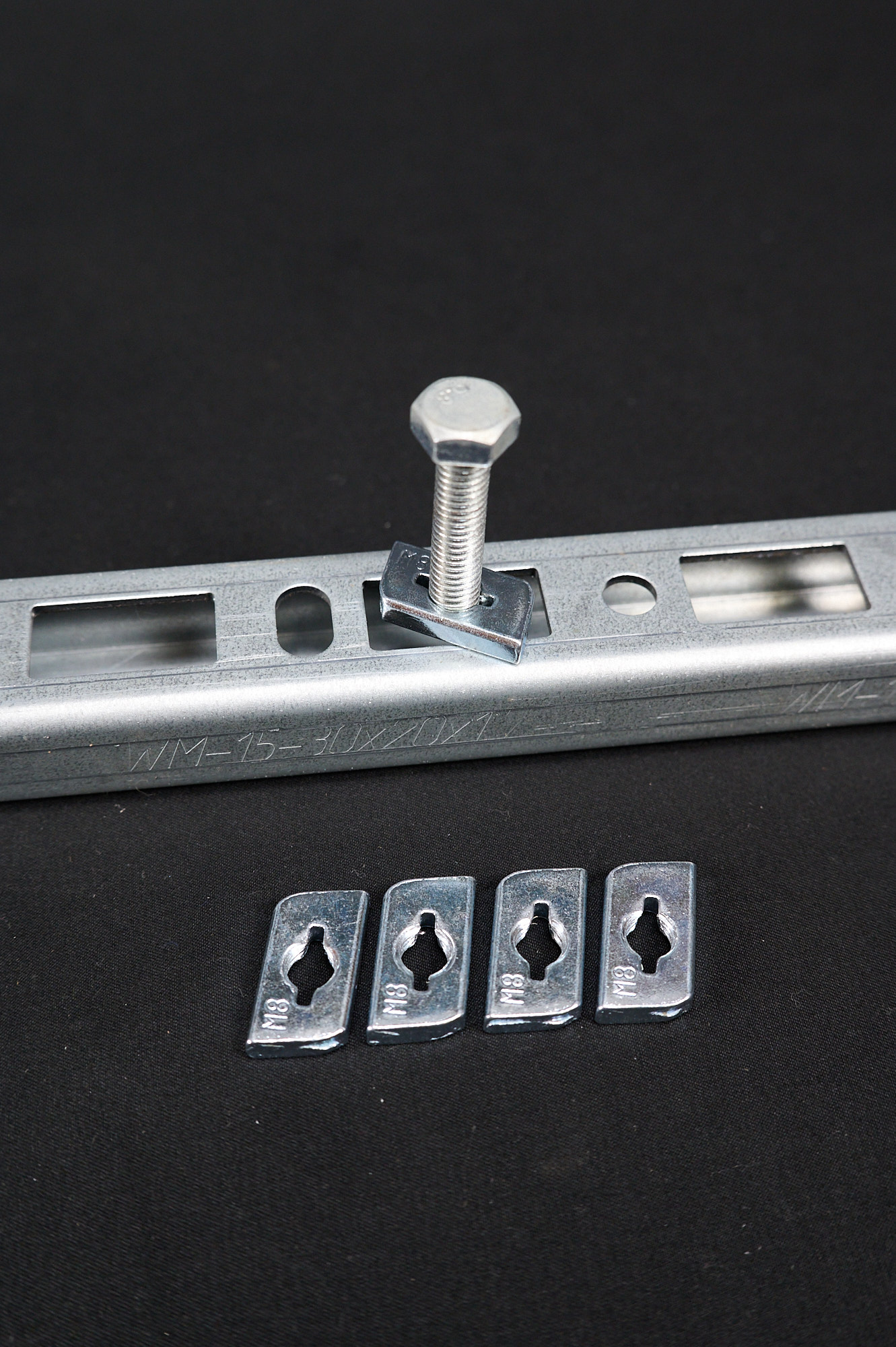

Консоль закрепляется на основании анкерами, а в паз профиля в любой его точке устанавливаются канальные гайки М8 или М10. На них через шпильки или болты крепятся хомуты, кронштейны и другие элементы. Весь узел собирается на резьбовом крепеже — без сварки и доработки по месту. По назначению это аналог систем Walraven BIS RapidRail для типовых задач крепления коммуникаций.

Характеристики

ПараметрЗначение
СерияWM15
Тип изделиямонтажная консоль
ПрофильС-образный, 30 × 20 × 2 мм
Материалсталь с цинковым покрытием
Отверстияперфорация вдоль всего профиля
Длина200, 300, 400, 600 мм
Крепёж в пазуканальные гайки М8 и М10

Какую длину выбрать

  • 200 мм — для компактных узлов, когда трубы проходят близко к стене;
  • 300 мм — универсальный вариант для большинства монтажных задач;
  • 400 мм — для установки с увеличенным выносом от стены;
  • 600 мм — для протяжённых узлов и элементов, удалённых от основания.

С ростом длины несущая способность консоли на свободном конце снижается. Поэтому выбирают наименьшую длину, которой хватает для выноса трубы вместе с хомутом.

Преимущества

  • паз С-профиля принимает канальные гайки в любой точке, поэтому хомуты ставятся ровно там, где проходит труба;
  • перфорация по всей длине упрощает разметку, монтаж и регулировку положения элементов;
  • цинковое покрытие защищает сталь от коррозии;
  • узел собирается без сварки и сложной доработки;

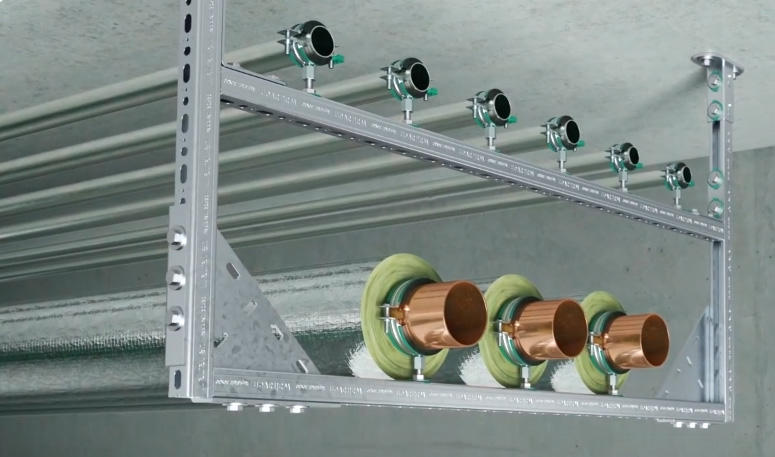

  • консоль дополняется канальными гайками и монтажным профилем WM15 длиной 2 м — из них собирают траверсы и узлы нестандартной конфигурации.

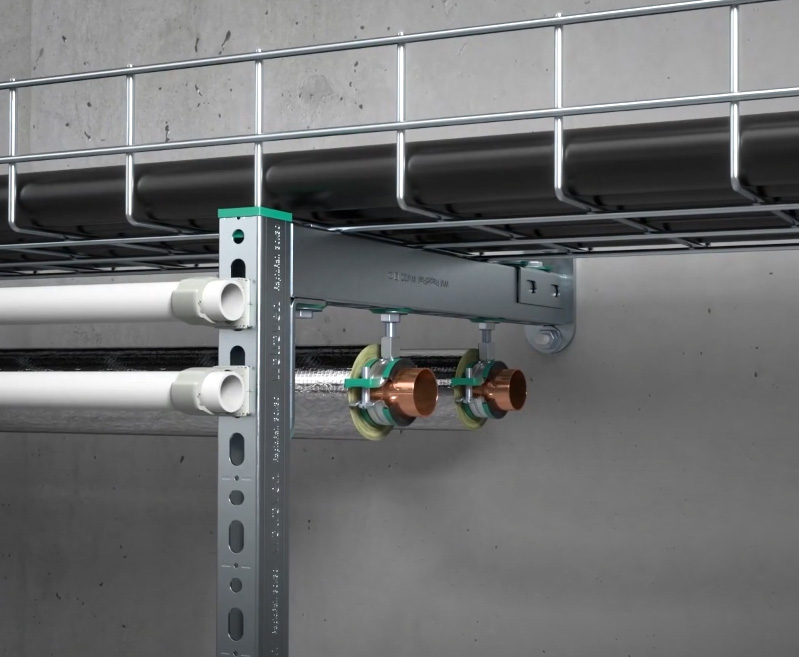

Область применения

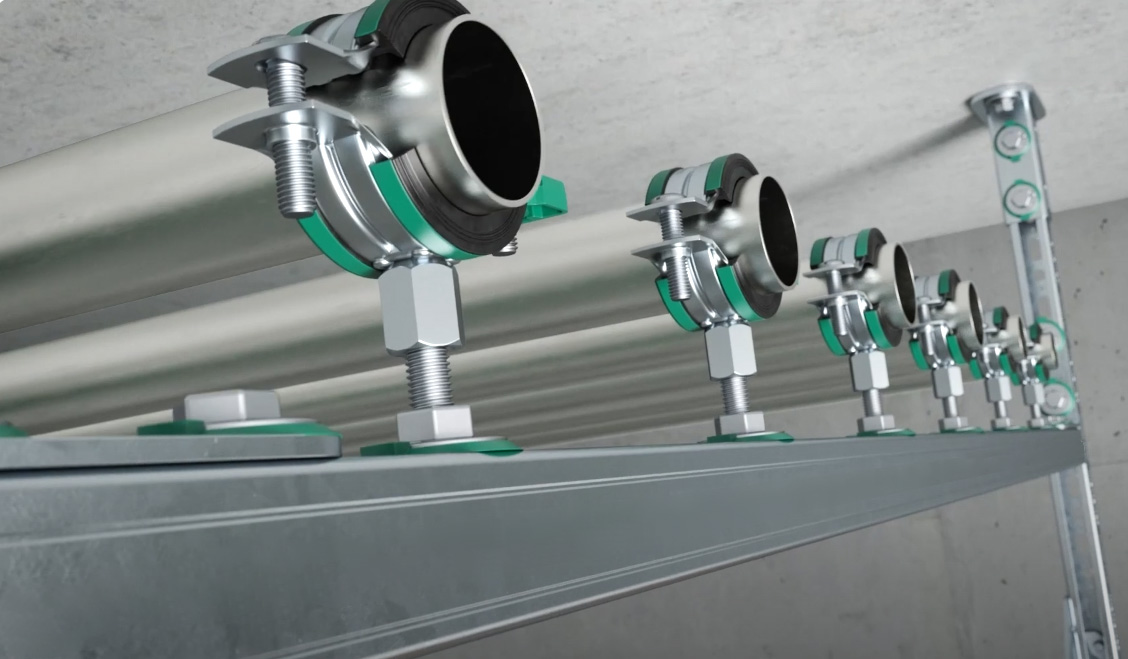

  • трубопроводы водоснабжения и отопления;
  • котельные, ИТП, подвалы и технические помещения;
  • кабельные трассы;
  • настенные и потолочные крепёжные узлы.

Монтаж

Консоль крепят к стене или потолку анкерами, подходящими для материала основания. Допустимая нагрузка зависит от длины консоли, основания, типа анкеров и схемы монтажа, поэтому для тяжёлых трубопроводов узел подбирают с запасом.
