Кронштейн для расширительных баков 6-35 л с двумя хомутами
Кронштейн предназначен для крепления к стене расширительных баков систем отопления и водоснабжения объёмом от 6 до 35 литров и диаметром до 380 мм.
Бак прижимается к кронштейну двумя червячными хомутами из нержавеющей стали AISI 304. В комплект входит всё, что нужно для монтажа на стену: дюбели, сантехнические шпильки М6, гайки и увеличенные шайбы.
Исполнение:
![]() | Арт. 1.1.4.3. Кронштейн для расширительных баков 6-35 л с двумя хомутами |
3D Модель
Примечание: левая кнопка мыши — вращение. Правая — сдвиг. Колесо — масштабирование.
Описание
Бак опирается на кронштейн, а тот крепится к стене, поэтому вес бака не ложится на трубное соединение.
Комплект рассчитан на баки объёмом 6–35 л с диаметром корпуса до 380 мм. Кронштейн стальной, окрашенный; хомуты шириной 12 мм и длиной 1250 мм сделаны из нержавеющей стали AISI 304 (A2).

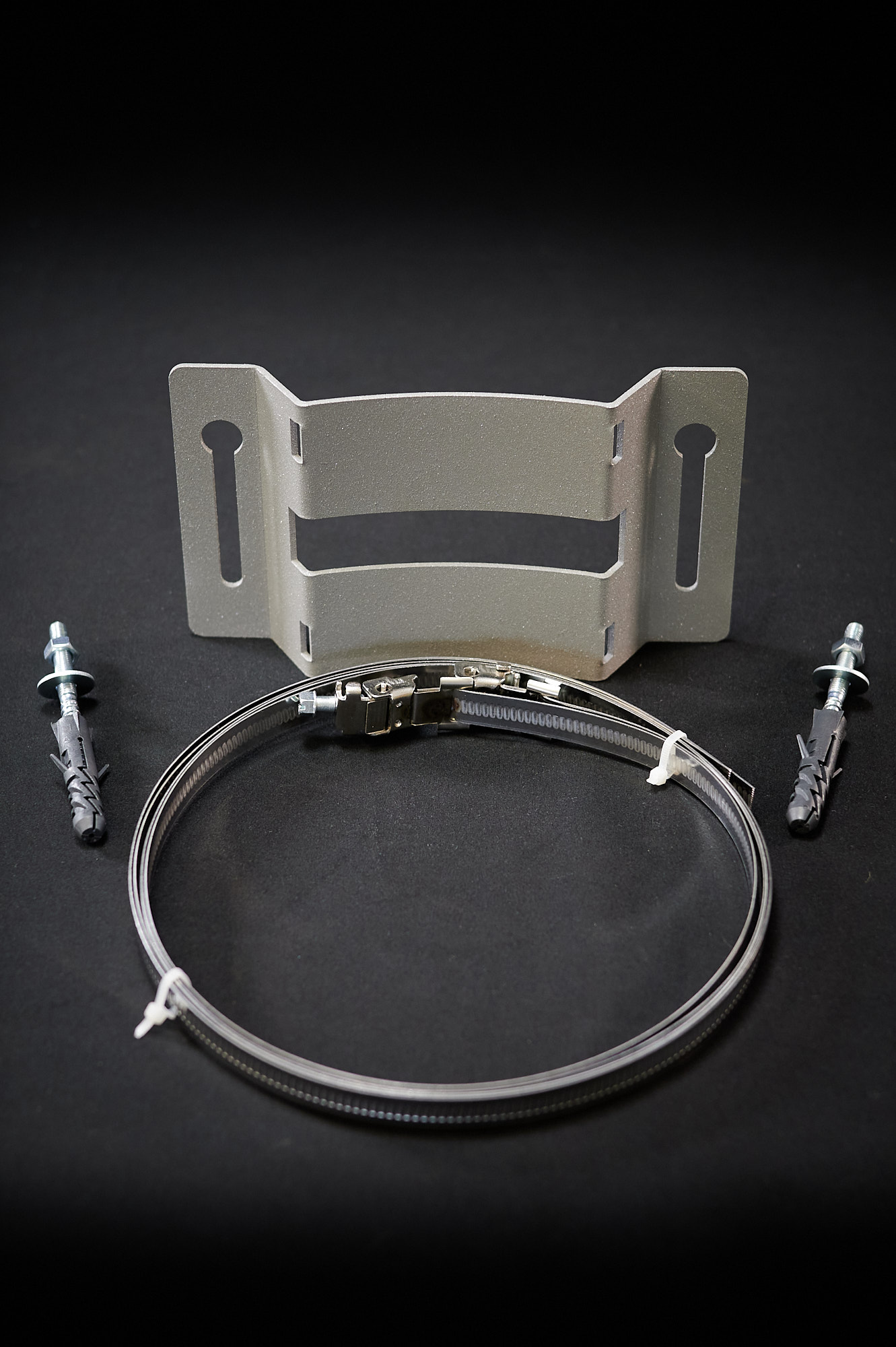

Комплектация
| Наименование | Количество |
|---|---|
| Кронштейн стальной окрашенный | 1 шт. |
| Хомут червячный 12 × 1250 мм, сталь AISI 304 (A2) | 2 шт. |
| Дюбель 10 × 50 мм | 2 шт. |
| Шпилька сантехническая М6 × 80 мм | 2 шт. |
| Гайка М6 | 2 шт. |
| Шайба М6 увеличенная | 2 шт. |
Преимущества
- Хомуты из нержавеющей стали. Два хомута охватывают корпус бака и плотно прижимают его к кронштейну.
- Паз под сварной шов. Поясной сварной шов посередине бака входит в паз кронштейна, и бак встаёт ровно.
- Регулировка на стене. Шпильки входят в проушину и паз кронштейна, поэтому его положение можно подправить уже после того, как отверстия просверлены.
- Полный комплект крепежа. Докупать ничего не нужно — дюбели, шпильки, гайки и шайбы уже в упаковке.
Область применения
Настенный монтаж расширительных баков отопления и водоснабжения в котельных частных домов, санузлах, сантехнических шкафах, подсобных и технических помещениях. Место под баком остаётся свободным.
Порядок монтажа
- Приложите кронштейн к стене и разметьте точки крепления.
- Просверлите буром 10 мм отверстия глубиной 70–80 мм, вставьте пластиковые дюбели и вкрутите шпильки. Снова приложите кронштейн и убедитесь, что шпильки свободно входят в проушину и позволяют сдвигать кронштейн по пазу.
- Проденьте два червячных хомута в специальные отверстия кронштейна.
- Положите бак на стол и приложите к нему кронштейн так, чтобы сварной шов посередине бака попал в паз кронштейна.
- Накиньте хомуты на бак, заведите свободные концы в открытые замки, слегка натяните и закройте замки. Расправьте каждый хомут ровной окружностью и затяните ключом или головкой на 7 мм — бак должен прилегать к кронштейну без зазоров, но без чрезмерного усилия.
- Наденьте кронштейн с баком на шпильки, окончательно выставьте положение и притяните гайками через шайбы ключом на 10 мм.
Важно
Горячая вода из системы отопления под давлением может причинить вред здоровью и имуществу, поэтому все элементы системы должны быть закреплены надёжно. Убедитесь, что несущая способность стены позволяет закрепить кронштейн. При необходимости замените крепёж из комплекта другим — например, закрепите кронштейн на монтажных шинах или C-профилях.
Гарантия и хранение
Гарантийный срок эксплуатации — 2 года, срок службы — 10 лет, срок годности не ограничен. Кронштейн не требует особых условий хранения и не подлежит обязательной сертификации.
Производитель — ООО «Катюша». Сделано в России.
