Арт: 1.1.4.1.

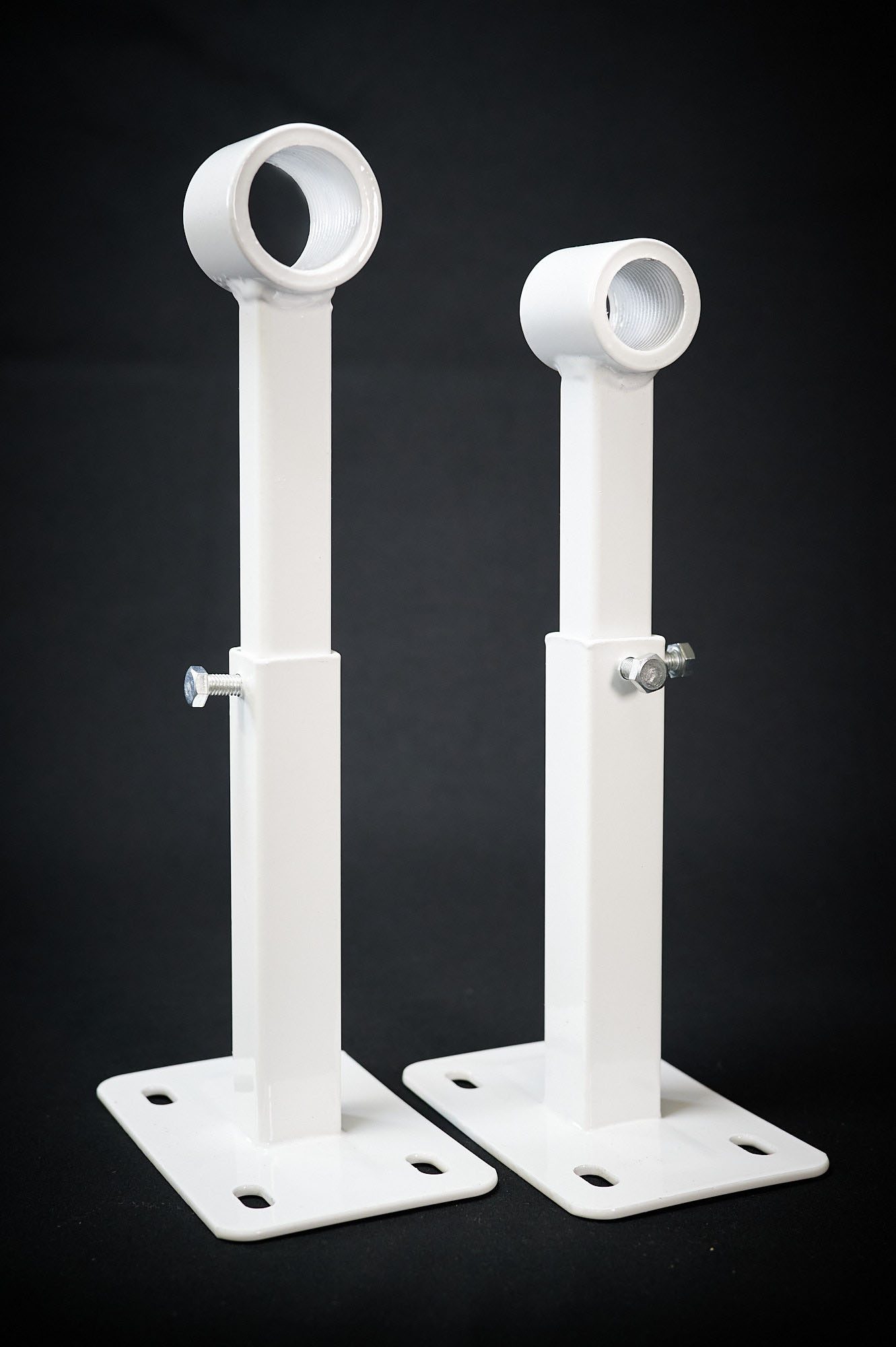

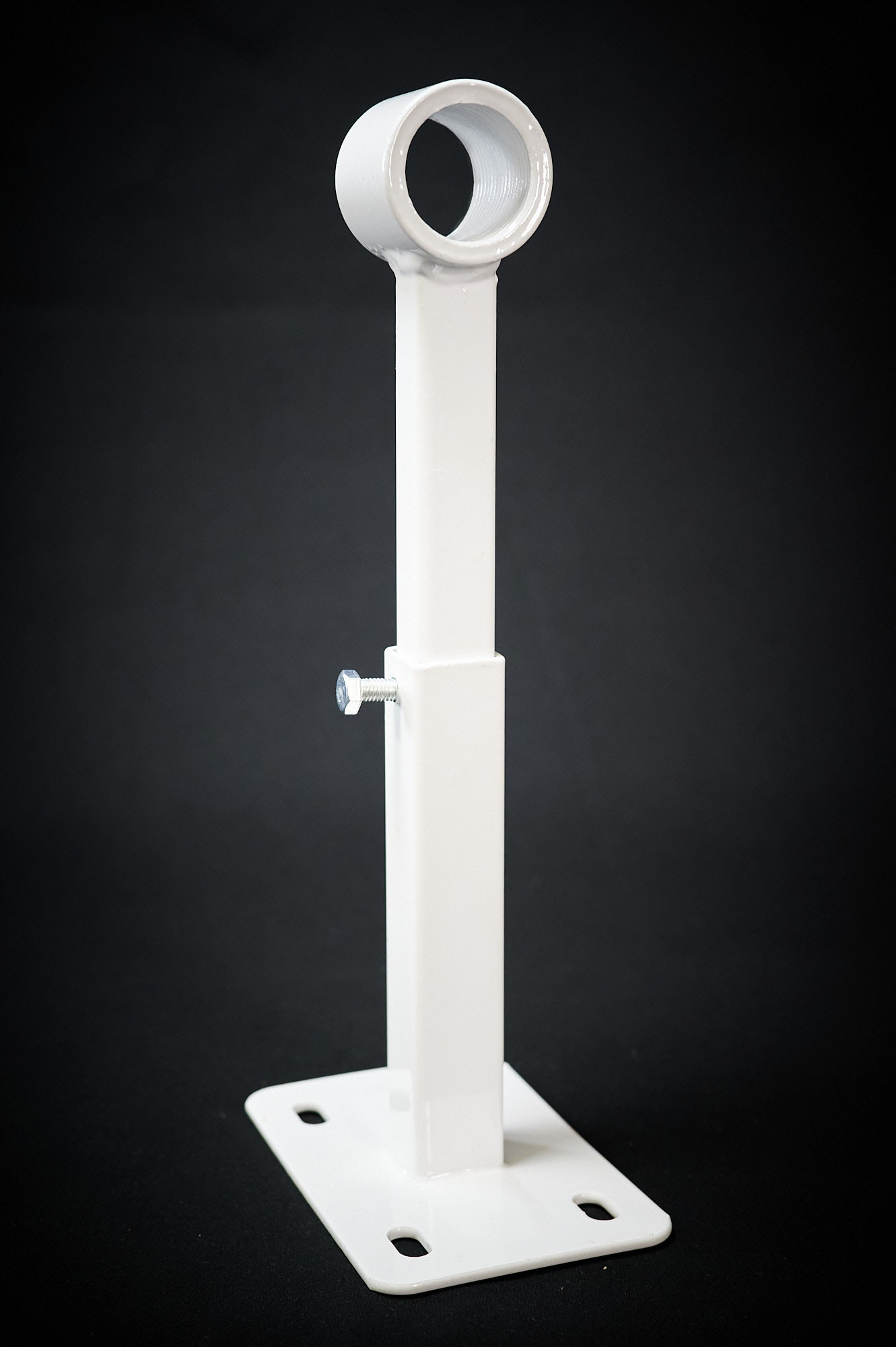

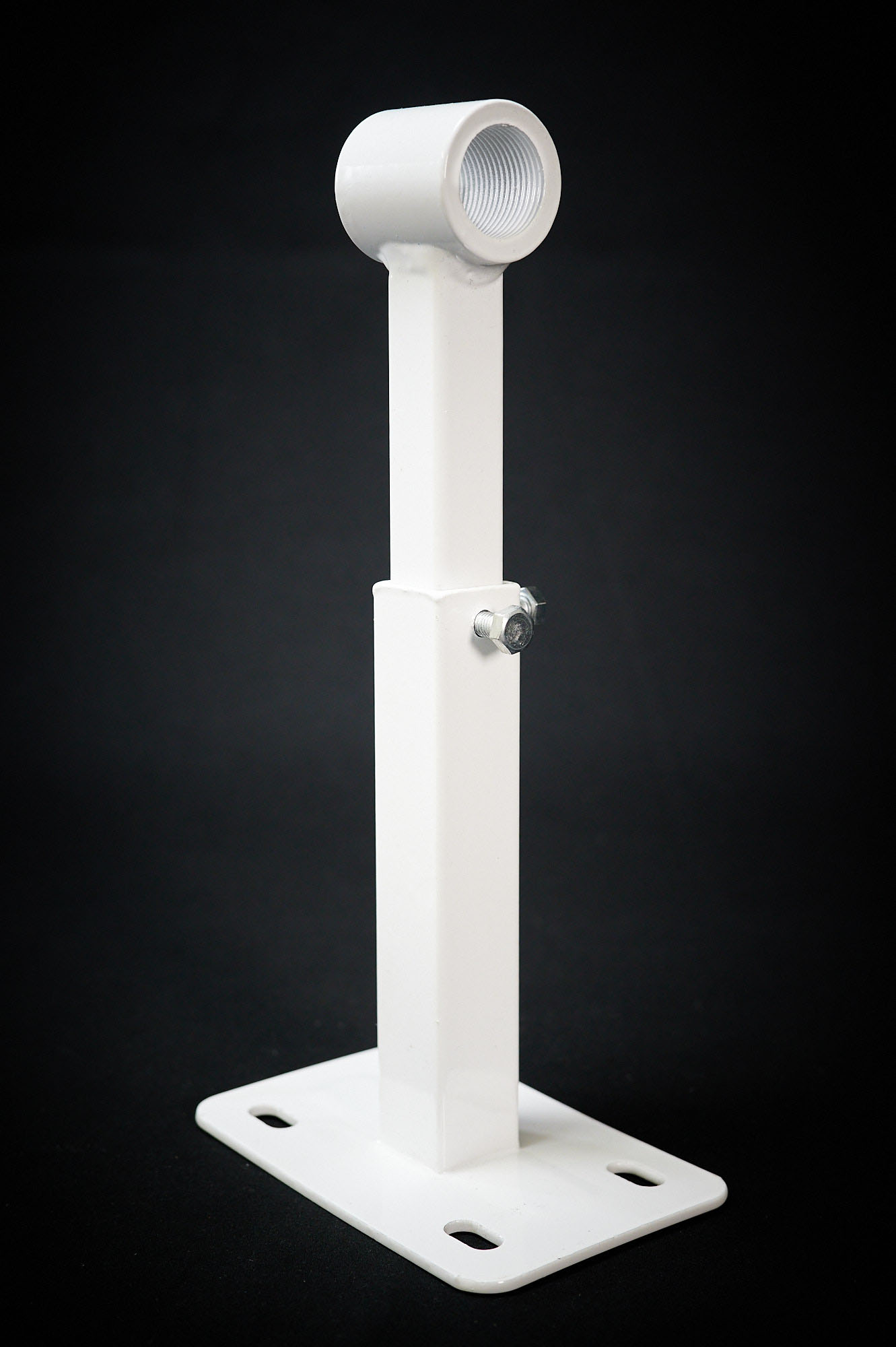

Кронштейны расширительного бака

Кронштейны К20.1 и К20.2 служат для настенного монтажа расширительных баков вместимостью до 25 л. Бак вкручивается патрубком в резьбовую муфту кронштейна: у К20.1 резьба 3/4″, у К20.2 — 1″.

Расстояние от стены до центра бака меняется выдвижением телескопической консоли в пределах 180–230 мм. Основание штампуется из стального листа 3 мм, весь кронштейн окрашен белой порошковой эмалью.

Изделие выпускается в следующих вариациях:

Кронштейн расширительного бака 3/4″ К 20.1
Арт. 1.1.4.1.
Кронштейн расширительного бака 3/4″ К 20.1
Кронштейн расширительного бака 1″ К 20.2
Арт. 1.1.4.2.
Кронштейн расширительного бака 1″ К 20.2

Описание

Кронштейн принимает на себя массу бака, поэтому она не передаётся на трубопровод и резьбовые соединения. Основание крепится к стене, от него отходит выдвижная консоль, на конце которой находится муфта под патрубок бака.

Конструкция

  • основание — холодная штамповка из холоднокатаного листа 3 мм, сталь 08 ПС (ГОСТ 19851-74);
  • муфта — выточена из холоднодеформированной трубы (ГОСТ 8734-75), резьбу в ней нарезают машинным метчиком;
  • телескопическая консоль — из электросварной профильной трубы двух сечений: 25 × 25 × 1,5 мм снаружи и 20 × 20 × 1,5 мм внутри; вынос фиксируется болтами М6;
  • трубы приварены к деталям с четырёх сторон по всей линии примыкания.

Характеристики

ПараметрК20.1К20.2
Резьба муфты3/4″1″
Труба муфты35 × 5 мм42 × 5 мм
Объём бакадо 25 лдо 25 л
Вынос от стены до центра бака180–230 мм180–230 мм
Масса650 г700 г

Как выбрать

Модель определяется резьбой патрубка бака: под 3/4″ нужен К20.1, под 1″ — К20.2. Объём бака не должен превышать 25 л. Для баков, которые крепятся хомутами, предназначен другой кронштейн — с двумя хомутами.

Область применения

Расширительные баки систем отопления, гидроаккумуляторы и баки водоснабжения объёмом до 25 л в котельных, технических помещениях и частных домах.

Монтаж

Прикрепите основание к стене крепежом, который подходит для её материала. Выдвиньте консоль так, чтобы бак встал в удобном месте и не мешал трубам и оборудованию, и затяните болты М6. Вкрутите бак в муфту с уплотнением резьбы, подключите его к системе и проверьте герметичность соединений.
