Арт: 1.1.2.2.

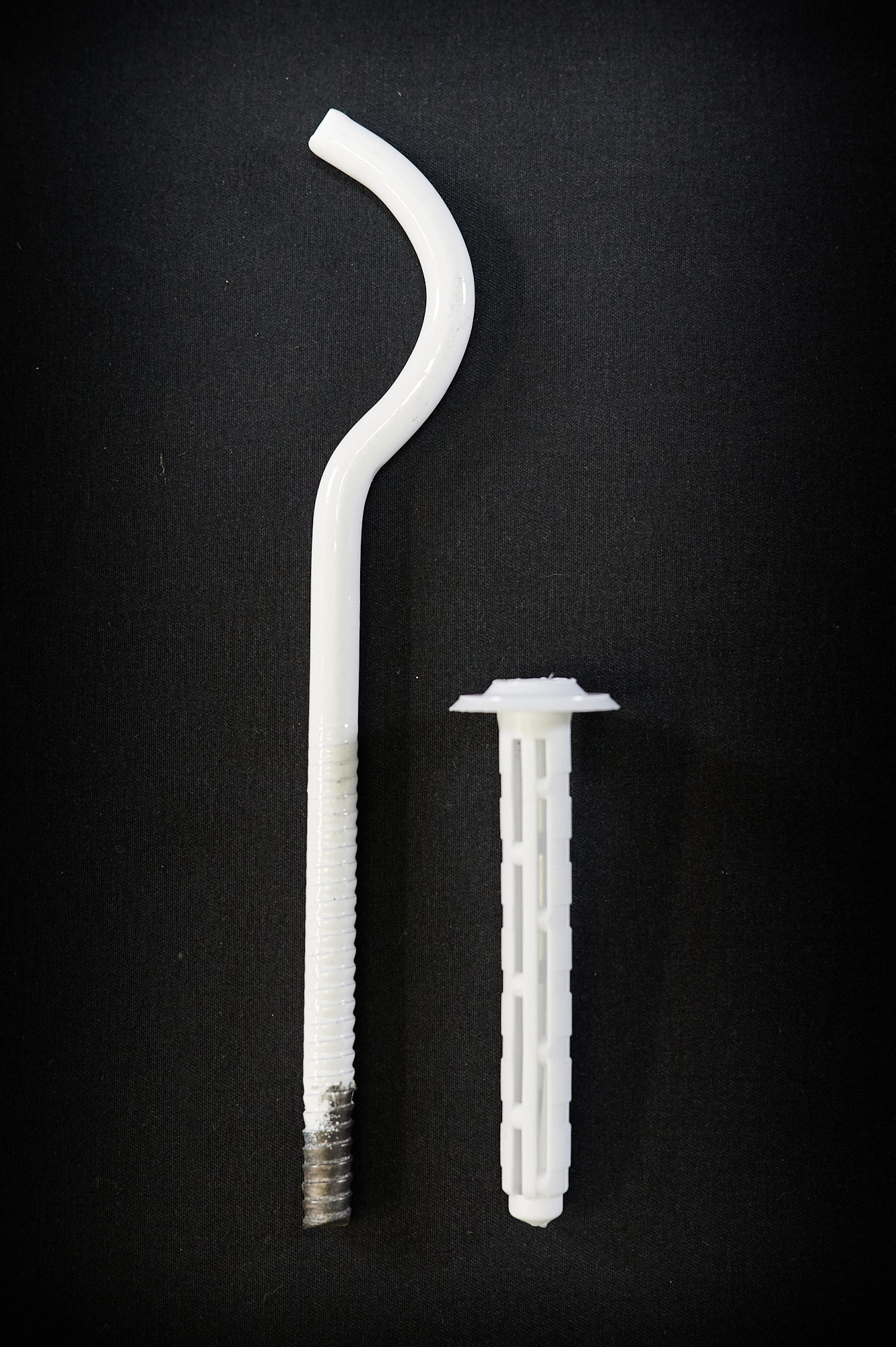

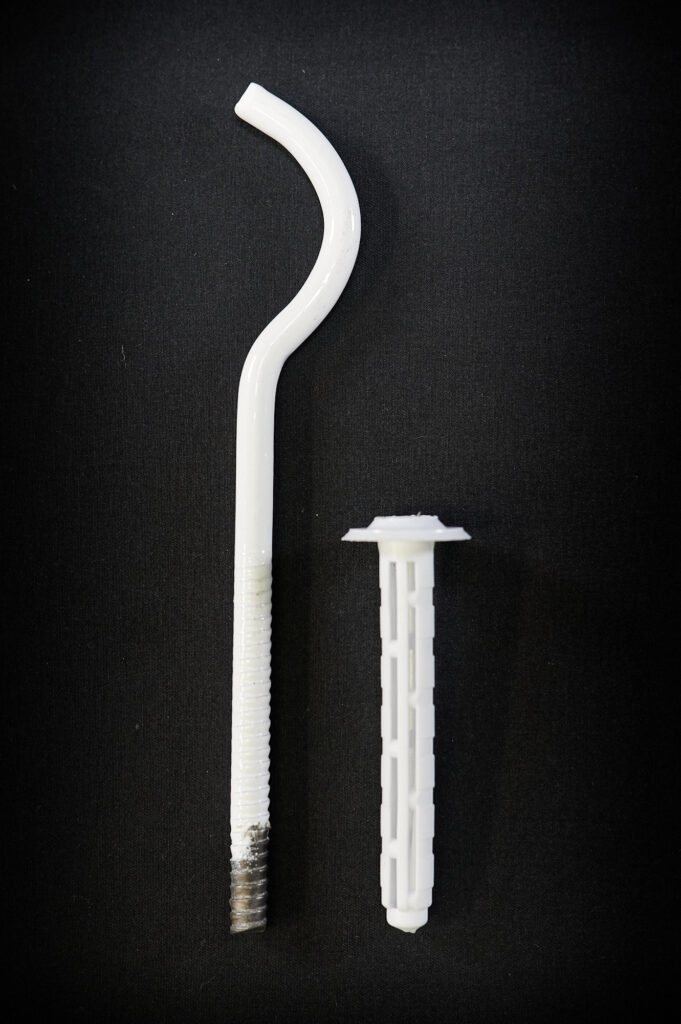

Кронштейн штыревой круглый с дюбелем 7*180 мм К 6.5

Штыревой круглый кронштейн К 6.5 с дюбелем служит для навески большинства моделей алюминиевых секционных радиаторов на стены из кирпича, бетона и другого плотного камня. Размер штыря — 7 × 180 мм, в комплект входит полиэтиленовый дюбель 10 × 80 мм.

Стальной штырь покрыт белой порошковой эмалью RAL 9016 и за радиатором почти не заметен.

Исполнение:

Кронштейн штыревой круглый с дюбелем 7*180 мм К 6.5Арт. 1.1.2.2.
Кронштейн штыревой круглый с дюбелем 7*180 мм К 6.5

Описание

Кронштейн вворачивают в дюбель, заранее установленный в стене, а радиатор навешивают на выступающий конец штыря: прибор опирается на него коллектором. Расстояние от стены задаётся глубиной вворачивания, поэтому вылет подгоняют уже на месте.

Характеристики

ПараметрЗначение
МодельК 6.5
Форма штырякруглая
Диаметр × длина7 × 180 мм
Материалуглеродистая сталь обыкновенного качества, катанка по ГОСТ 30136-95
Покрытиепорошковая эмаль белая, RAL 9016
Дюбель в комплектеполиэтиленовый, 10 × 80 мм
Отверстие под дюбельØ10 мм, глубина от 80 мм
Масса кронштейна52 г
Исполнениепоштучно

Хвостовик, который заворачивается в дюбель, на 10–20 мм оставлен без эмали: за него кронштейн подвешивают при покраске. После монтажа этот участок скрыт в стене.

Преимущества

  • узел собирается из двух деталей — дюбеля и штыря, без дополнительного крепежа;
  • эмаль лежит ровным слоем без непрокрашенных мест и переносит лёгкие удары без сколов;
  • белый цвет RAL 9016 сочетается с большинством радиаторов;
  • эластичный полиэтиленовый дюбель не раскалывается и не гнётся, если забивать его в очищенное отверстие.

Область применения

Кронштейн ставят при монтаже новой системы отопления, при переносе радиатора на другое место и при замене старых кронштейнов.

Как выбрать

Длину подбирают по материалу стены и нужному вылету: для кирпича и бетона достаточно стандартных 180 мм, для лёгких пористых блоков нужен кронштейн длиннее. Для тяжёлого радиатора лучше взять штырь диаметром 9 мм — он жёстче семимиллиметрового.

Монтаж

Разметьте точки крепления под коллекторами радиатора, учитывая зазоры до пола, стены и подоконника. Высверлите отверстие Ø10 мм на глубину от 80 мм, выдуйте из него пыль, забейте дюбель и вверните кронштейн до нужного вылета. После навески проверьте радиатор по уровню.

В пористых стенах с низкой плотностью, помимо более длинного кронштейна, особенно тщательно подбирают дюбель и сверлят отверстие под небольшим углом вверх к горизонту.

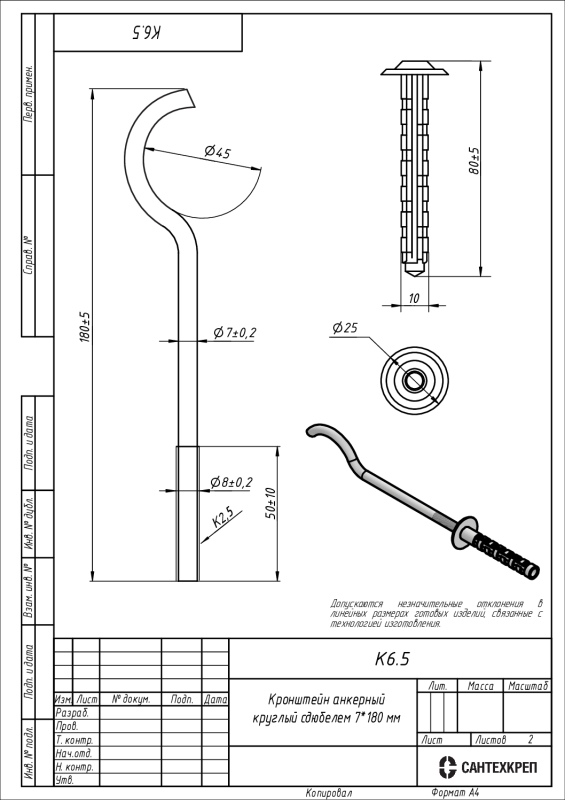

Чертёж
