Арт: 1.1.1.3.

Кронштейн штыревой круглый с дюбелем 9*220 мм К 6.6

Кронштейн К 6.6 — круглый штырь диаметром 9 мм и длиной 220 мм, который закрепляют в стене с помощью дюбеля из комплекта. На такие штыри навешивают чугунный радиатор.

Каждый штырь — отдельная точка опоры: их расставляют там, где это нужно конкретному прибору, а не по заранее заданному шагу.

Исполнение:

Кронштейн штыревой круглый с дюбелем 9*220 мм К 6.6Арт. 1.1.1.3.
Кронштейн штыревой круглый с дюбелем 9*220 мм К 6.6

Описание

Штыревые кронштейны — простой и распространённый способ повесить секционный радиатор. В отличие от кронштейнов на полосе, у них нет общей планки: каждую опору устанавливают отдельно, поэтому расстояние между ними подбирают под секции прямо на месте. Кронштейн почти незаметен: за радиатором остаётся только штырь.

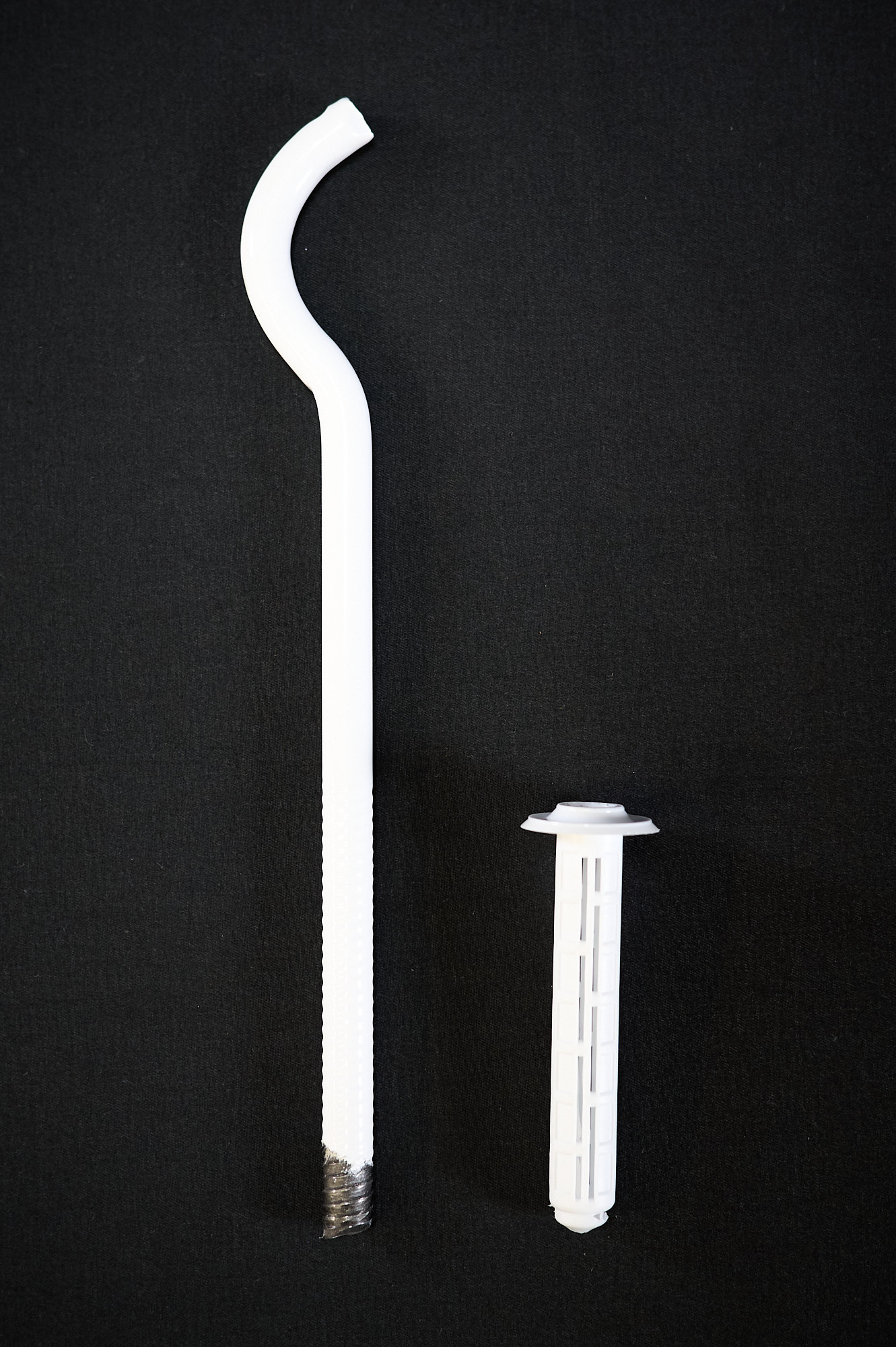

Что в комплекте

  • штырь круглого сечения 9 × 220 мм;
  • дюбель для установки штыря в стену.

Как выбрать и рассчитать

Длина 220 мм делится на часть, которая уходит в стену, и часть, которая выступает и держит радиатор. Прикиньте, на каком расстоянии от стены должен стоять прибор, и проверьте, что выступающей части хватает, а штырь при этом надёжно заглублён. Количество штырей зависит от длины и массы радиатора; под тяжёлый чугун опоры ставят с запасом.

Установка

  1. Отметьте положение радиатора и места штырей — они должны приходиться на промежутки между секциями.
  2. Просверлите отверстия под дюбель, удалите из них пыль и вставьте дюбели.
  3. Закрепите штыри в дюбелях, выдерживая одинаковый вылет из стены.
  4. Проверьте уровнем, что опоры на одной высоте, и навесьте радиатор.

Если стена пустотелая или рыхлая, заранее оцените, выдержит ли она чугунный прибор, и при необходимости подберите другой способ крепления.

Когда опоры пора менять

  • радиатор покачивается или заметно наклонился;
  • штырь вышел из стены или проворачивается в отверстии;
  • радиатор переносят на новое место и старые отверстия не подходят.
