Арт: 1.1.2.4.

Кронштейн штыревой «ножевой» с дюбелем 9*220 мм К 6.8

Штыревой «ножевой» кронштейн К 6.8 с дюбелем предназначен для крепления большинства моделей алюминиевых секционных радиаторов к стенам из кирпича, бетона и другого плотного камня. Штырь размером 9 × 220 мм поставляется вместе с полиэтиленовым дюбелем 12 × 80 мм.

Стальной кронштейн окрашен белой порошковой эмалью RAL 9016.

Исполнение:

Кронштейн штыревой «ножевой» с дюбелем 9*220 мм К 6.8Арт. 1.1.2.4.
Кронштейн штыревой «ножевой» с дюбелем 9*220 мм К 6.8

Описание

Штырь вкручивают в дюбель, установленный в стене, после чего на него навешивают радиатор — прибор держится за коллектор. От того, насколько глубоко завёрнут кронштейн, зависит вылет, поэтому зазор до стены выставляют прямо при монтаже.

Характеристики

ПараметрЗначение
МодельК 6.8
Форма штыря«ножевой»
Диаметр × длина9 × 220 мм
Материалуглеродистая сталь обыкновенного качества, катанка по ГОСТ 30136-95
Покрытиепорошковая эмаль белая, RAL 9016
Дюбель в комплектеполиэтиленовый, 12 × 80 мм
Отверстие под дюбельØ12 мм, глубина от 80 мм
Масса кронштейна85 г
Исполнениепоштучно

Участок хвостовика длиной 10–20 мм не окрашен: на нём кронштейн висит во время покраски. После установки эта часть уходит в дюбель и не видна.

Преимущества

  • толстый штырь 9 мм жёстче тонкого семимиллиметрового, поэтому надёжнее держит тяжёлые радиаторы;
  • для монтажа нужны только дюбель из комплекта и сверло, без дополнительного крепежа;
  • покрытие ровное, без непрокрашенных участков, лёгкие удары выдерживает без сколов;
  • белый цвет RAL 9016 не выделяется на фоне большинства радиаторов;
  • полиэтиленовый дюбель эластичен: при забивании в чистое отверстие он не скалывается и не гнётся.

Область применения

Кронштейн используют при монтаже отопления в новых помещениях, при замене радиаторов и старых кронштейнов.

Как выбрать

Длину подбирают по материалу стены и требуемому вылету радиатора. В кирпиче и бетоне стандартной длины достаточно, а для лёгких пористых блоков берут кронштейн длиннее.

Монтаж

Наметьте места кронштейнов под коллекторами радиатора с учётом зазоров до пола, стены и подоконника. Сверлом Ø12 мм сделайте отверстие глубиной от 80 мм, удалите из него пыль и забейте дюбель. Вверните кронштейн до нужного вылета, навесьте радиатор и проверьте его по уровню.

На пористых стенах с низкой плотностью кронштейны берут длиннее, дюбели подбирают особенно тщательно, а отверстия сверлят с небольшим углом вверх к горизонту.

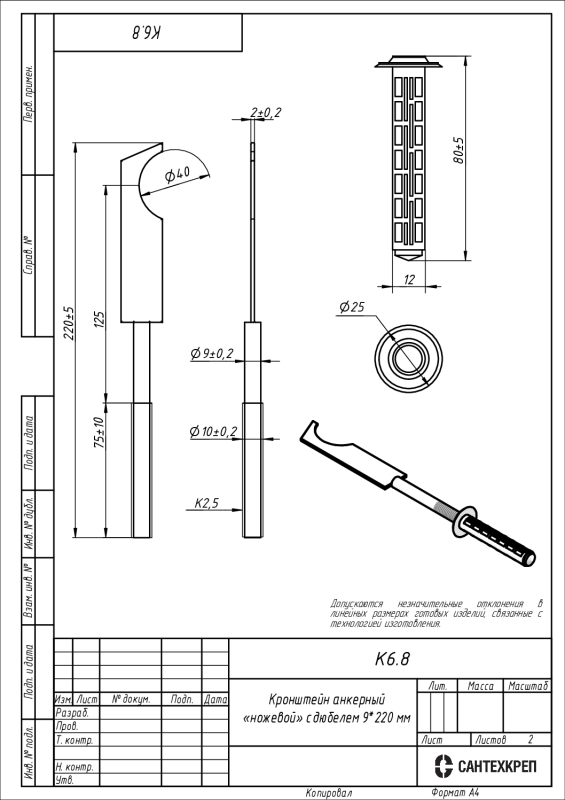

Чертёж

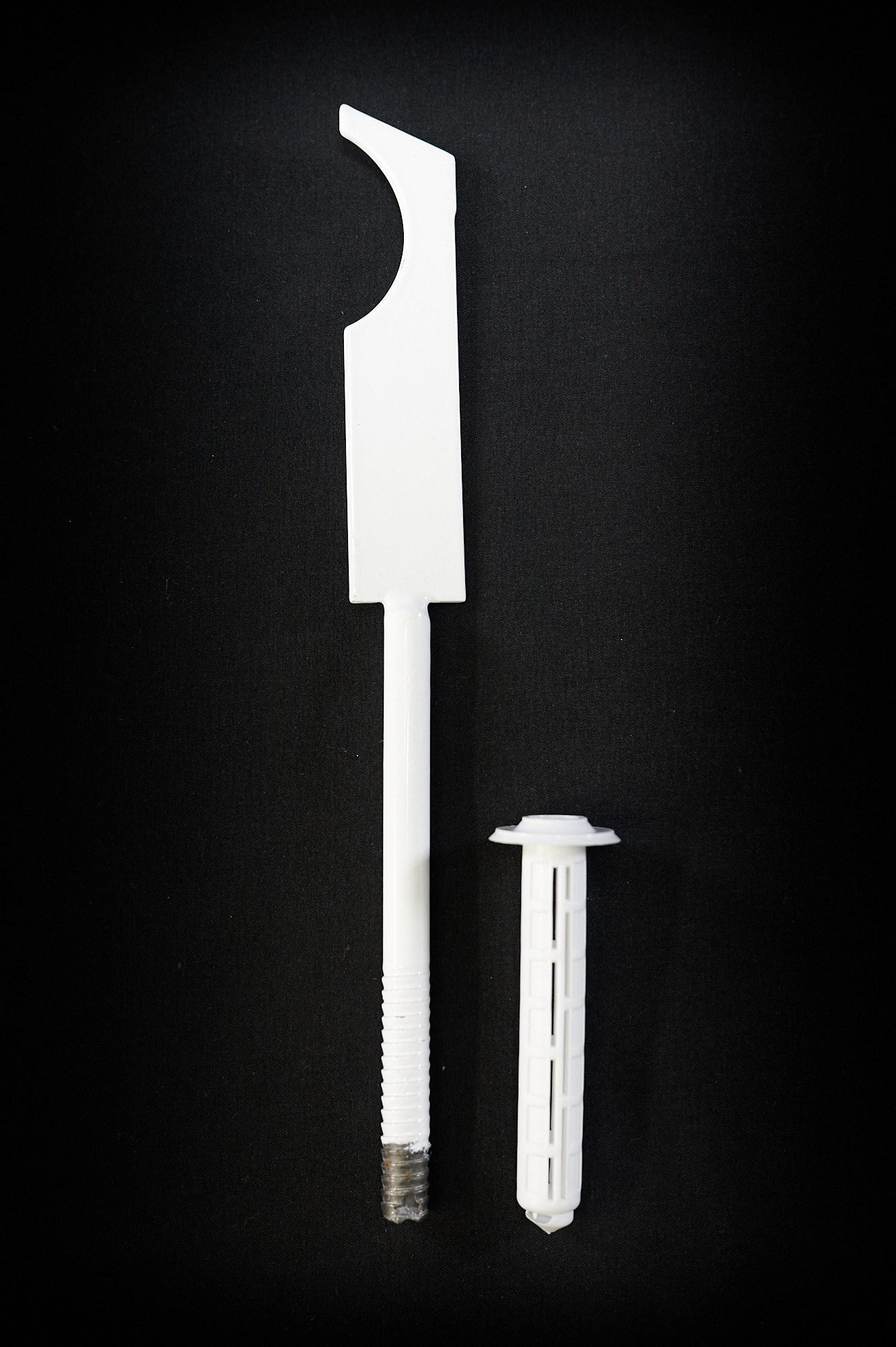

Фотографии

Графические материалы для скачивания
