Арт: 2.19.4.

Манжета ПВХ переходная 50

Переходная манжета из ПВХ для канализационной трубы 50 мм — основного диаметра квартирной разводки, к которому подключают ванну, раковины и бытовую технику. Три размера: 50 × 40, 50 × 32 и 50 × 25 мм — под трубу, отвод или патрубок на 40, 32 или 25 мм.

Манжета вставляется в раструб трубы 50 мм и закрывает зазор вокруг более тонкой трубы.

Изделие выпускается в следующих вариациях:

Манжета ПВХ 50*25
Арт. 2.19.4.
Манжета ПВХ 50*25
Манжета ПВХ 50*32
Арт. 2.19.5.
Манжета ПВХ 50*32
Манжета ПВХ 50*40
Арт. 2.19.6.
Манжета ПВХ 50*40

Описание

Горизонтальную канализацию в квартире чаще всего собирают из трубы 50 мм, а приборы подходят к ней с выпусками разного диаметра. Переходная манжета позволяет завести каждый из них в общий раструб без дополнительных фасонных деталей.

Три размера — три задачи

РазмерЧто заводится в трубу 50 ммПример
50 × 40 ммтруба или отвод 40 ммсифон ванны, душевого поддона или мойки
50 × 32 ммтруба или отвод 32 ммслив умывальника
50 × 25 ммтрубка, патрубок или шланг 25 ммтонкий слив, отвод от бытовой техники

Материал

Манжета изготовлена из ПВХ. Эластичная стенка обжимает трубу меньшего диаметра и заполняет зазор в раструбе, поэтому обычно стык собирают без герметика.

Как не ошибиться с размером

Первое число у всех вариантов одно — 50 мм, это раструб. Выбор делается по второму: измерьте снаружи трубу или отвод, которые нужно подключить. Манжета на меньший диаметр, чем нужно, на трубу не наденется, на больший — оставит щель.

Монтаж

  1. Отсоедините прибор от слива и очистите раструб трубы 50 мм от грязи и старого уплотнения.
  2. Вставьте манжету до упора, выровняв её по кругу.
  3. Заведите отвод прибора, не допуская перекоса. Если идёт туго, смочите манжету мыльным раствором.
  4. Слейте воду из прибора и проверьте стык.

Если соединение подтекает

  • проверьте, не подвернулся ли край манжеты;
  • убедитесь, что отвод вошёл на всю глубину;
  • сравните его диаметр с размером манжеты — возможно, нужен другой вариант.

Когда менять

Запах канализации у прибора, влага под сифоном, затвердевшая или треснувшая манжета — признаки того, что уплотнение пора заменить. При замене сантехники манжету тоже лучше ставить новую.

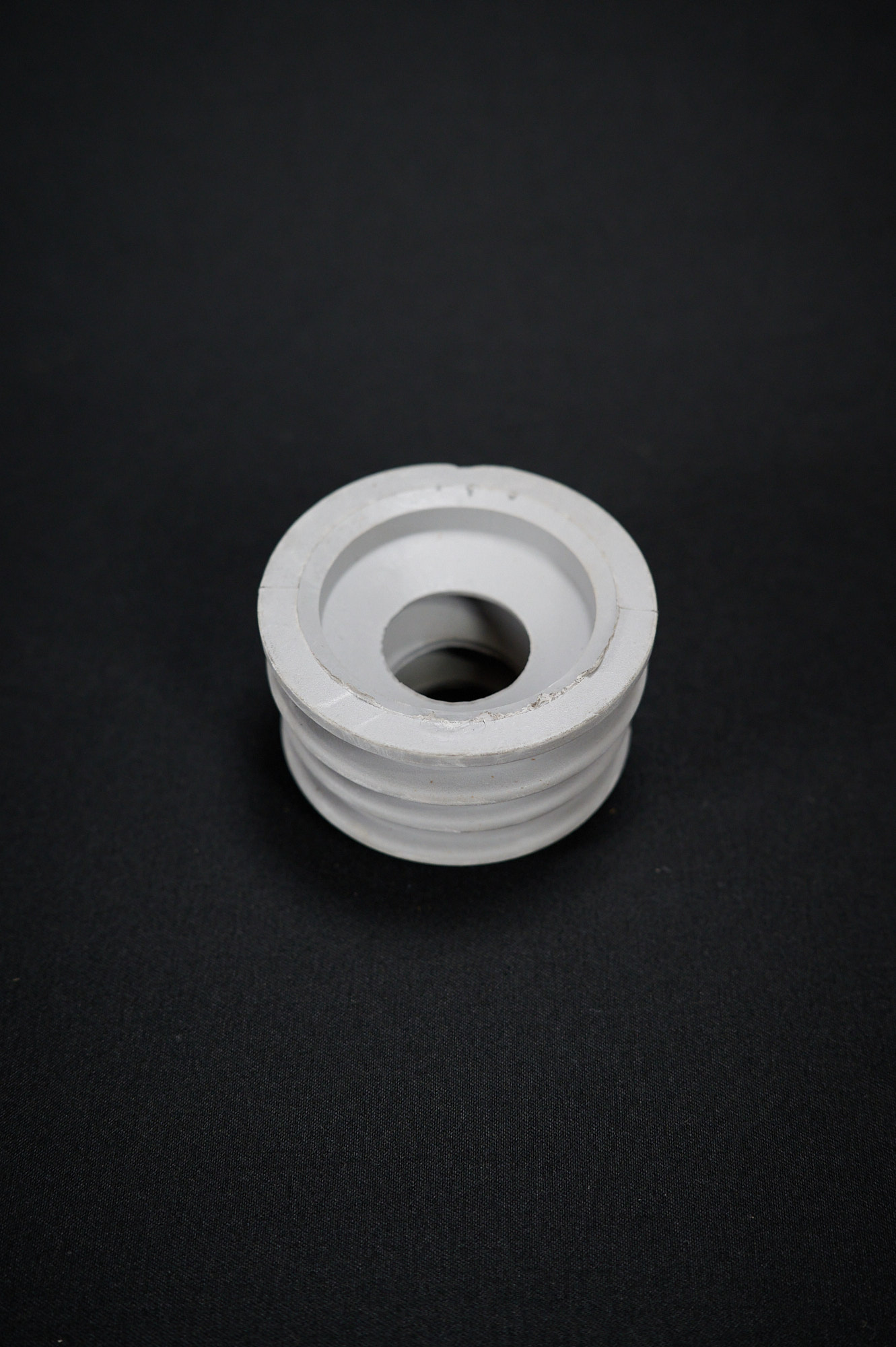

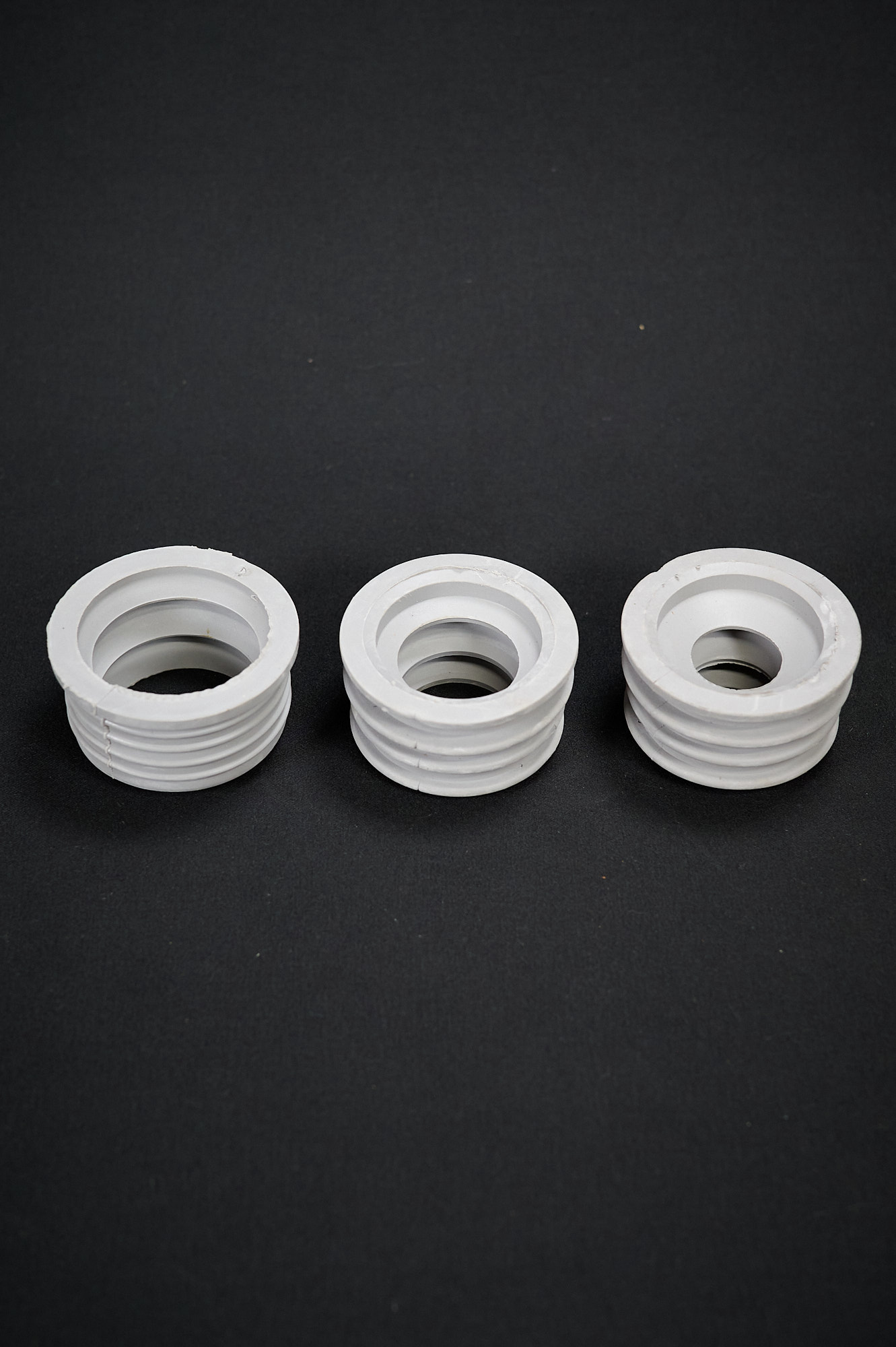

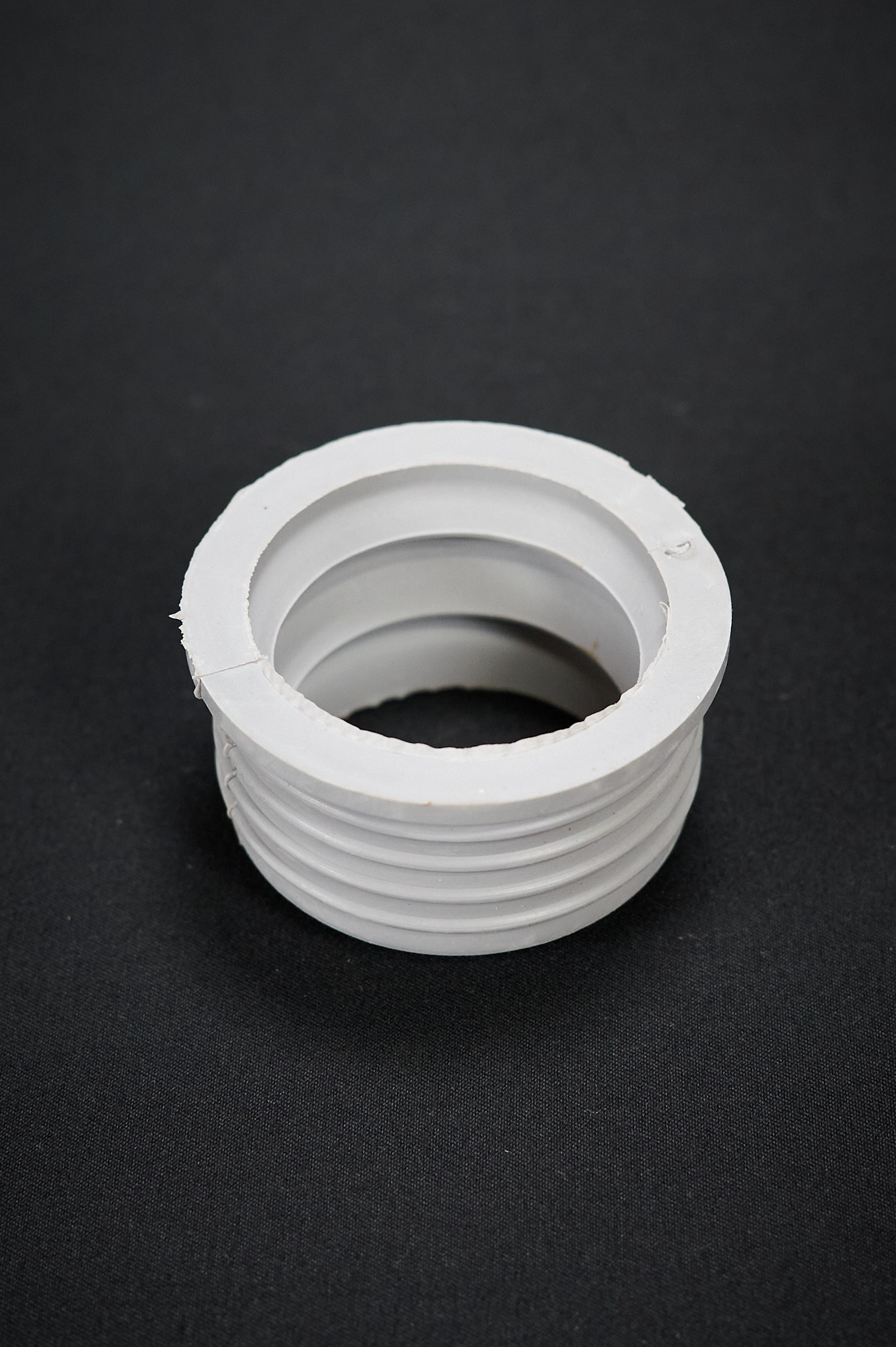

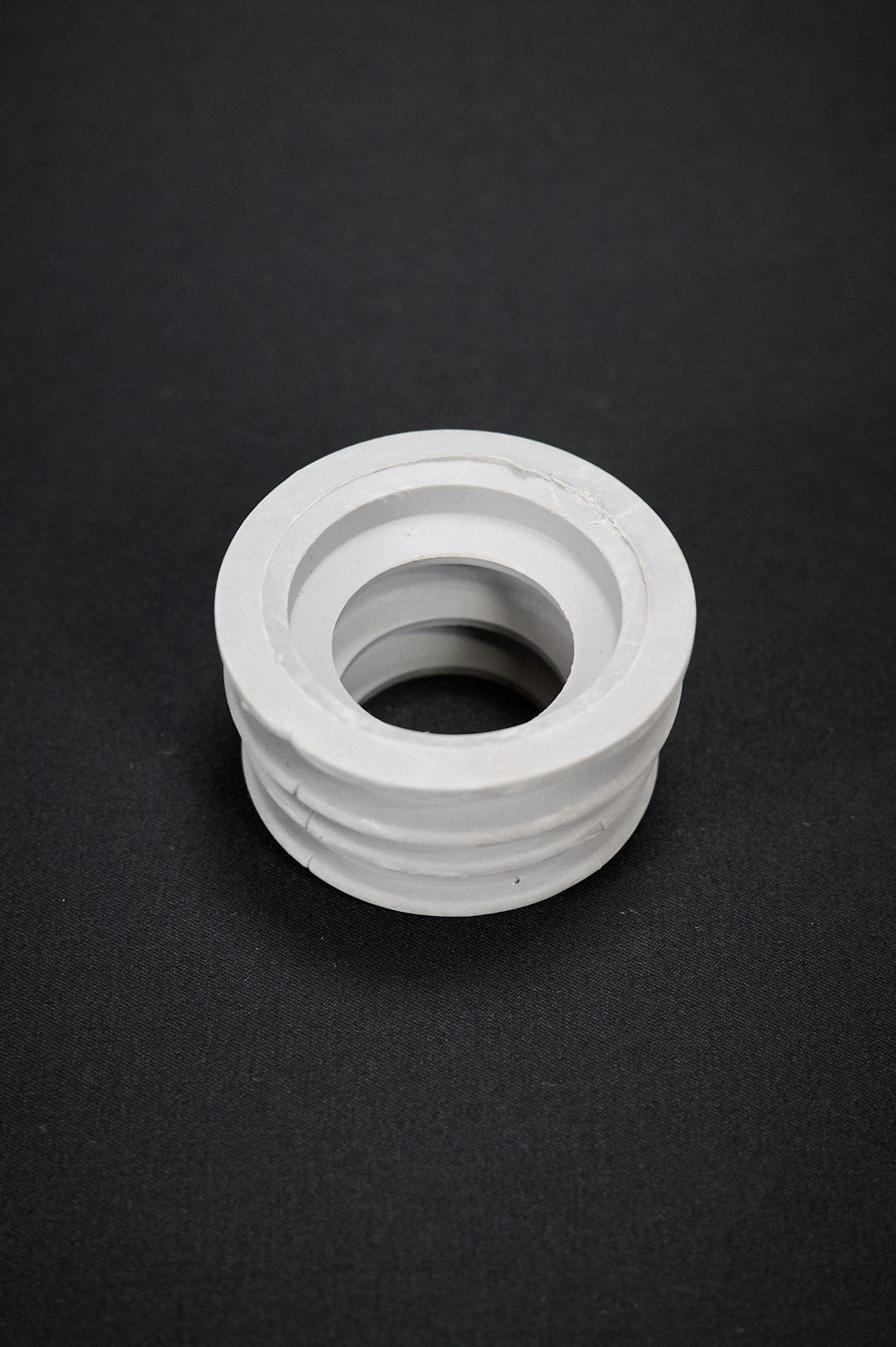

Фотографии
