Арт: 2.7.22.

Набор Сантехник №41 в органайзере (620 резиновых колец NBR)

Набор Сантехник № 41 — органайзер с 620 резиновыми уплотнительными кольцами 36 размеров: внутренний диаметр 9–18,2 мм, сечение 1,2–3,5 мм.

Кольца из каучука NBR, стойкого к маслам и топливу, предназначены для статических соединений в пневматике, гидравлике, смазочных и топливных системах, а также в сантехнике. Рабочая температура — от −40 до +100 °C.

Исполнение:

Набор Сантехник №41 в органайзере (620 резиновых колец NBR)Арт. 2.7.22.
Набор Сантехник №41 в органайзере (620 резиновых колец NBR)

Описание

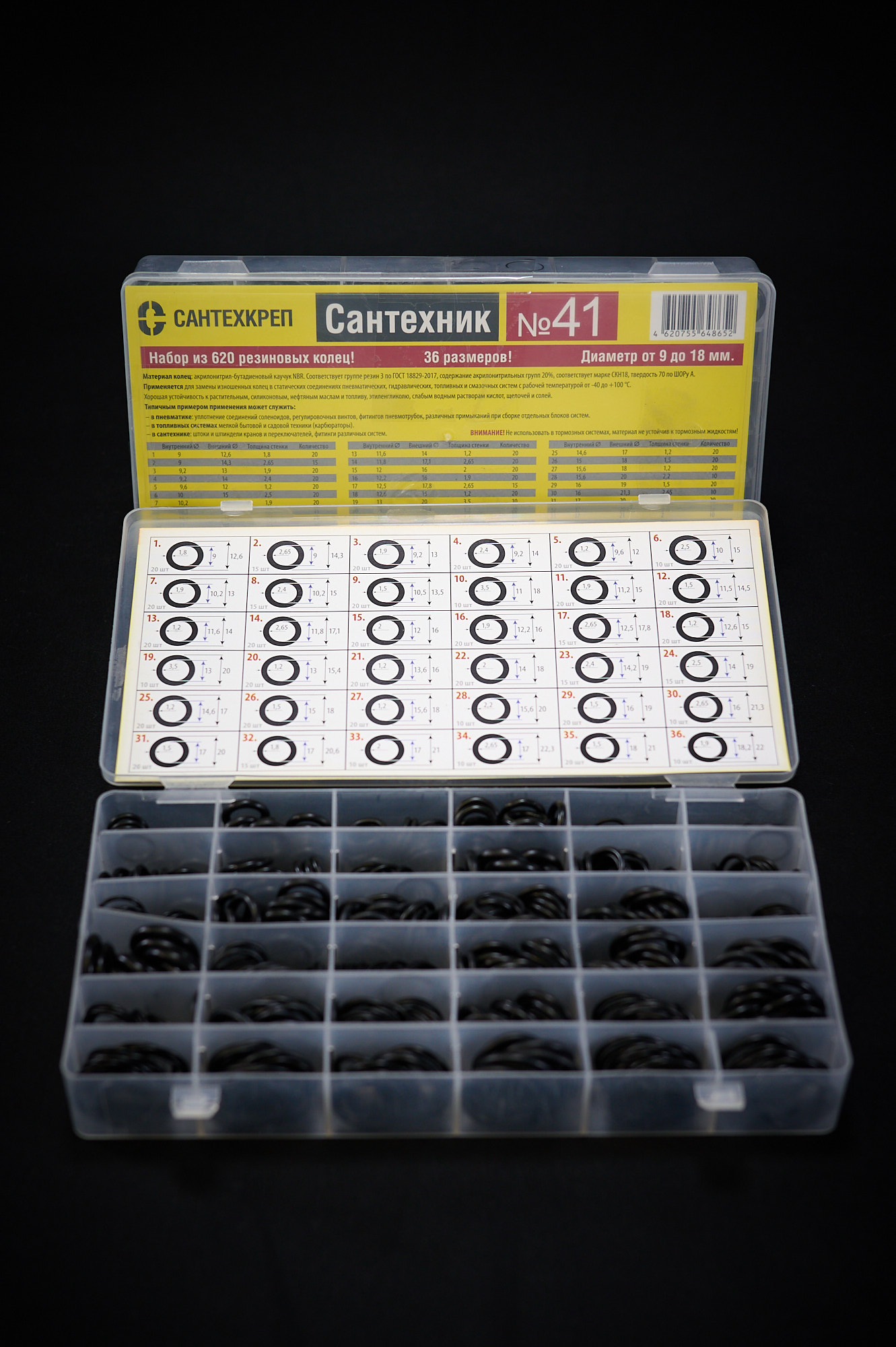

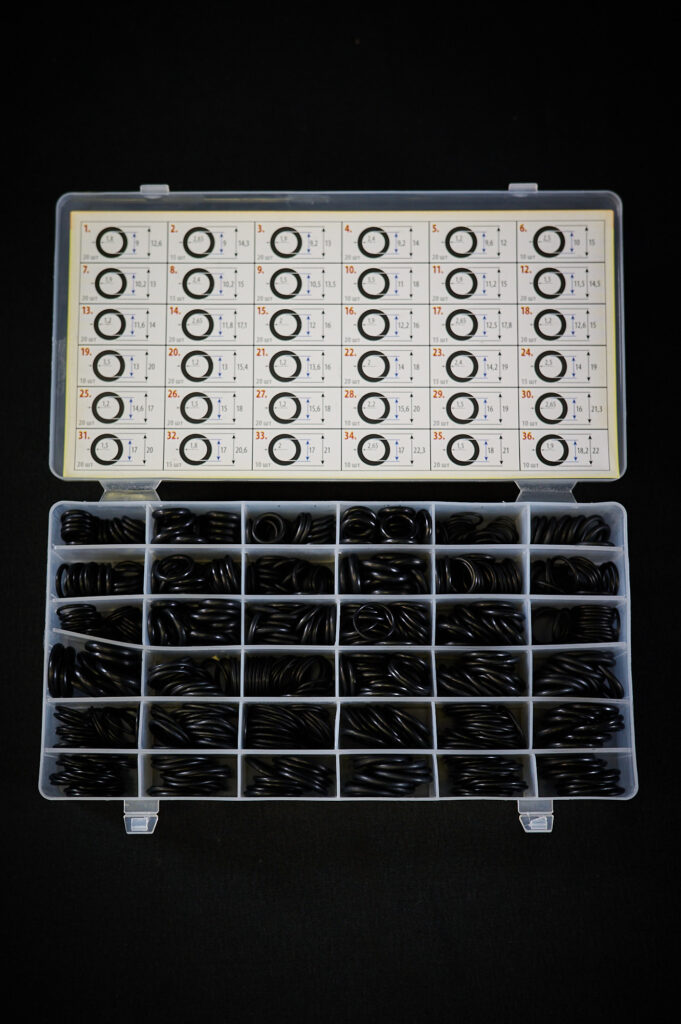

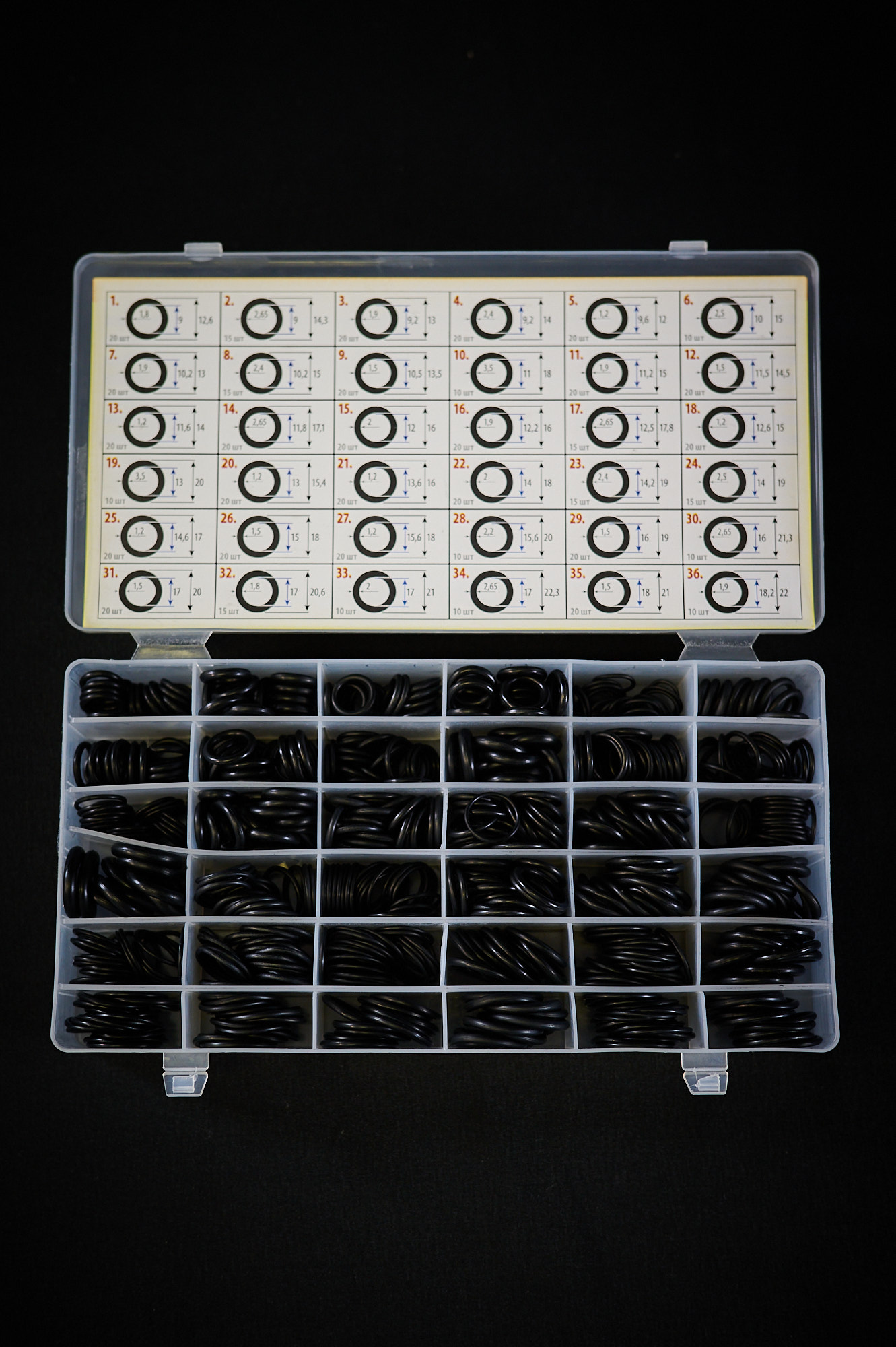

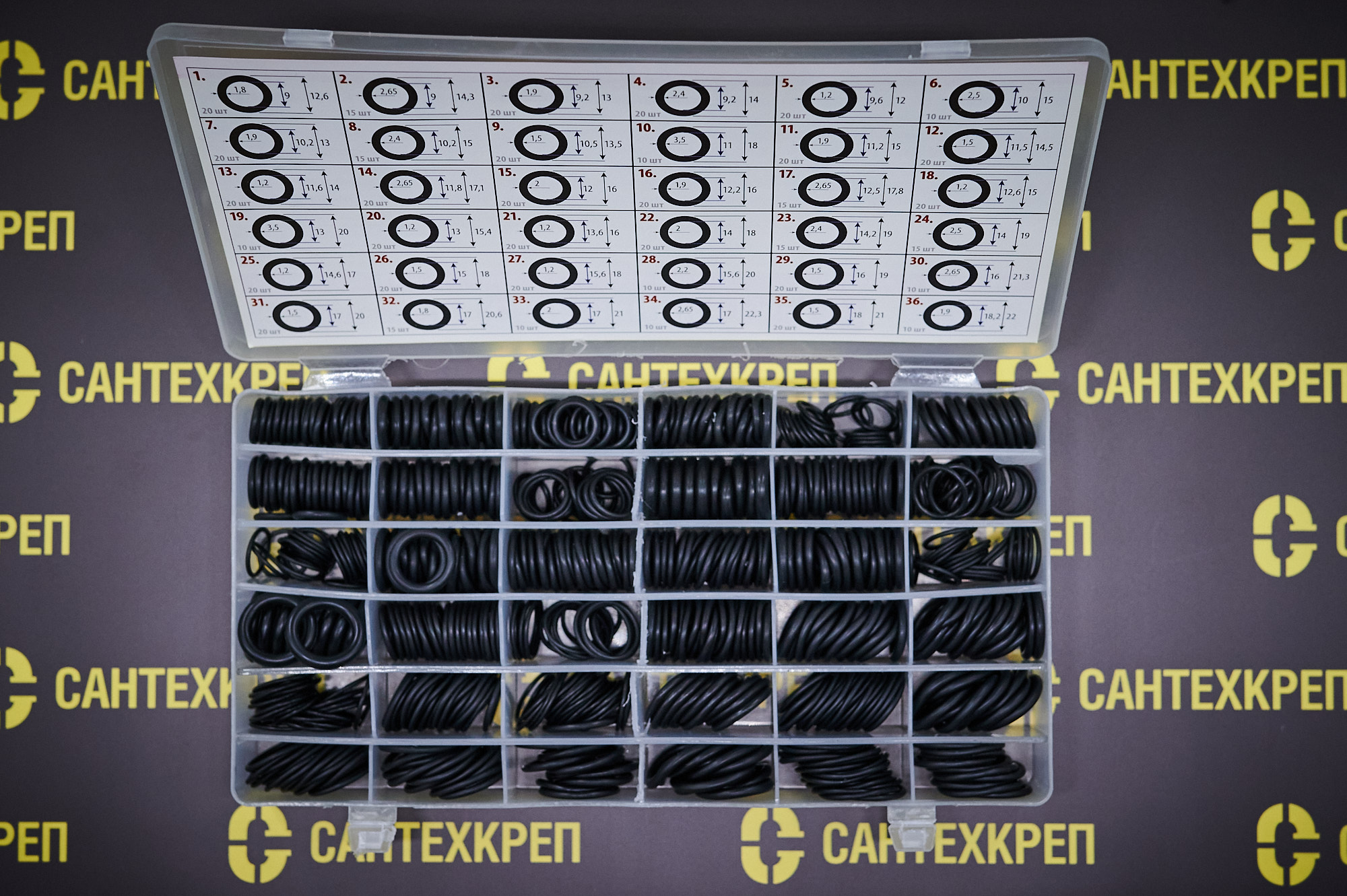

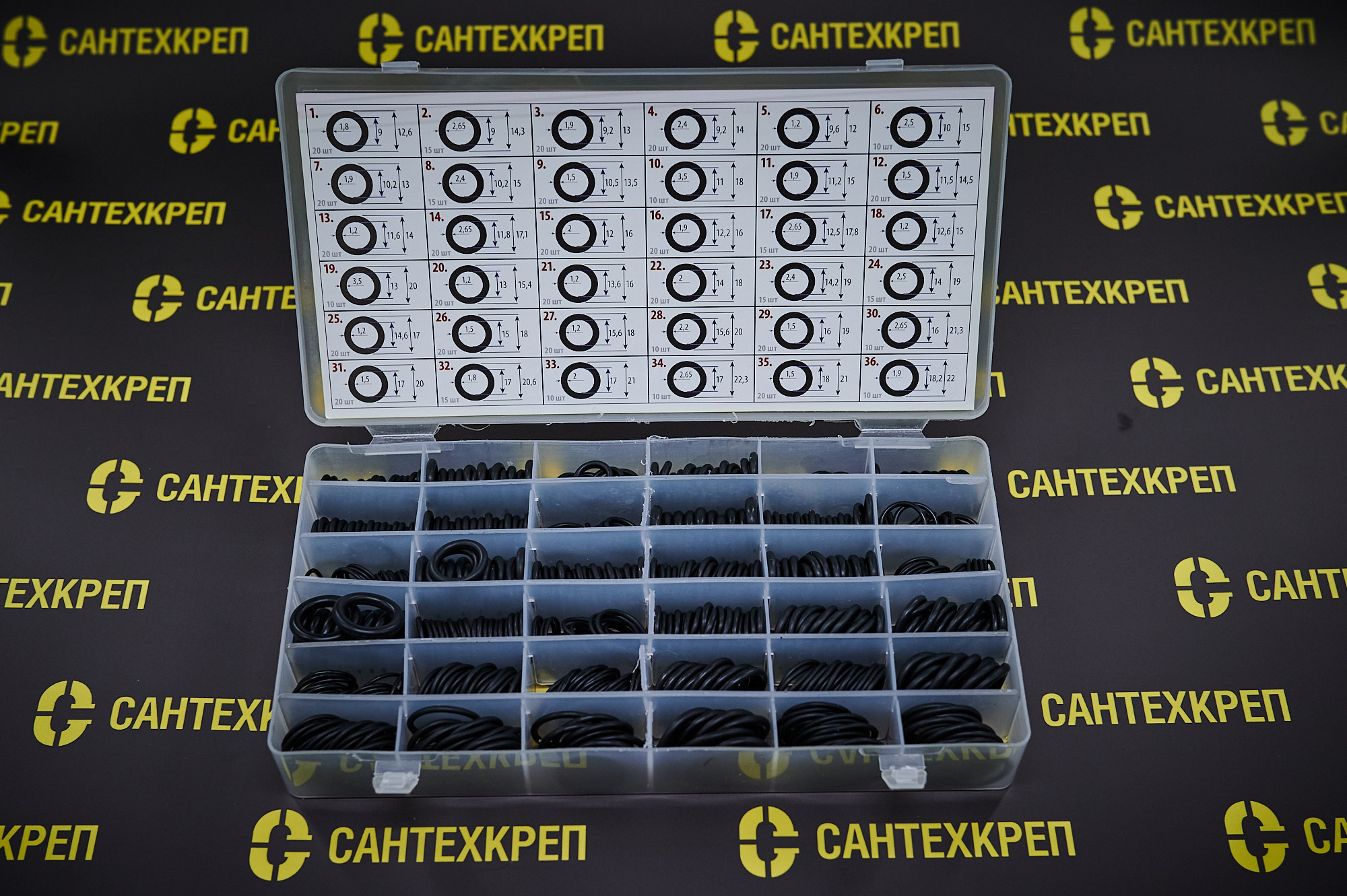

Набор № 41 продолжает размерный ряд набора № 40 в сторону более крупных колец: вместе они закрывают внутренние диаметры от 1,5 до 18 мм. Кольца разложены по ячейкам органайзера, а для многих диаметров есть несколько сечений — всего десять вариантов толщины. Набор пригодится в мастерской, сервисном центре, на производственном участке и дома.

Где применяется

  • пневматика — соленоиды, регулировочные винты, фитинги пневмотрубок, примыкания при сборке блоков;
  • топливные системы небольшой бытовой и садовой техники, в том числе карбюраторы;
  • гидравлические и смазочные системы;
  • сантехника — шпиндели и штоки кранов, переключатели, фитинги разных систем.

Материал

Кольца изготовлены из акрилонитрил-бутадиенового каучука NBR (марка СКН-18, 20 % акрилонитрильных групп) — это группа резин 3 по ГОСТ 18829-2017, твёрдость 70 по Шору A. Материал выдерживает контакт с маслами — растительными, силиконовыми, нефтяными, — с топливом и этиленгликолем, а также со слабыми водными растворами кислот, щелочей, солей.

Внимание! Для тормозных систем кольца не годятся: материал не стоек к тормозным жидкостям.

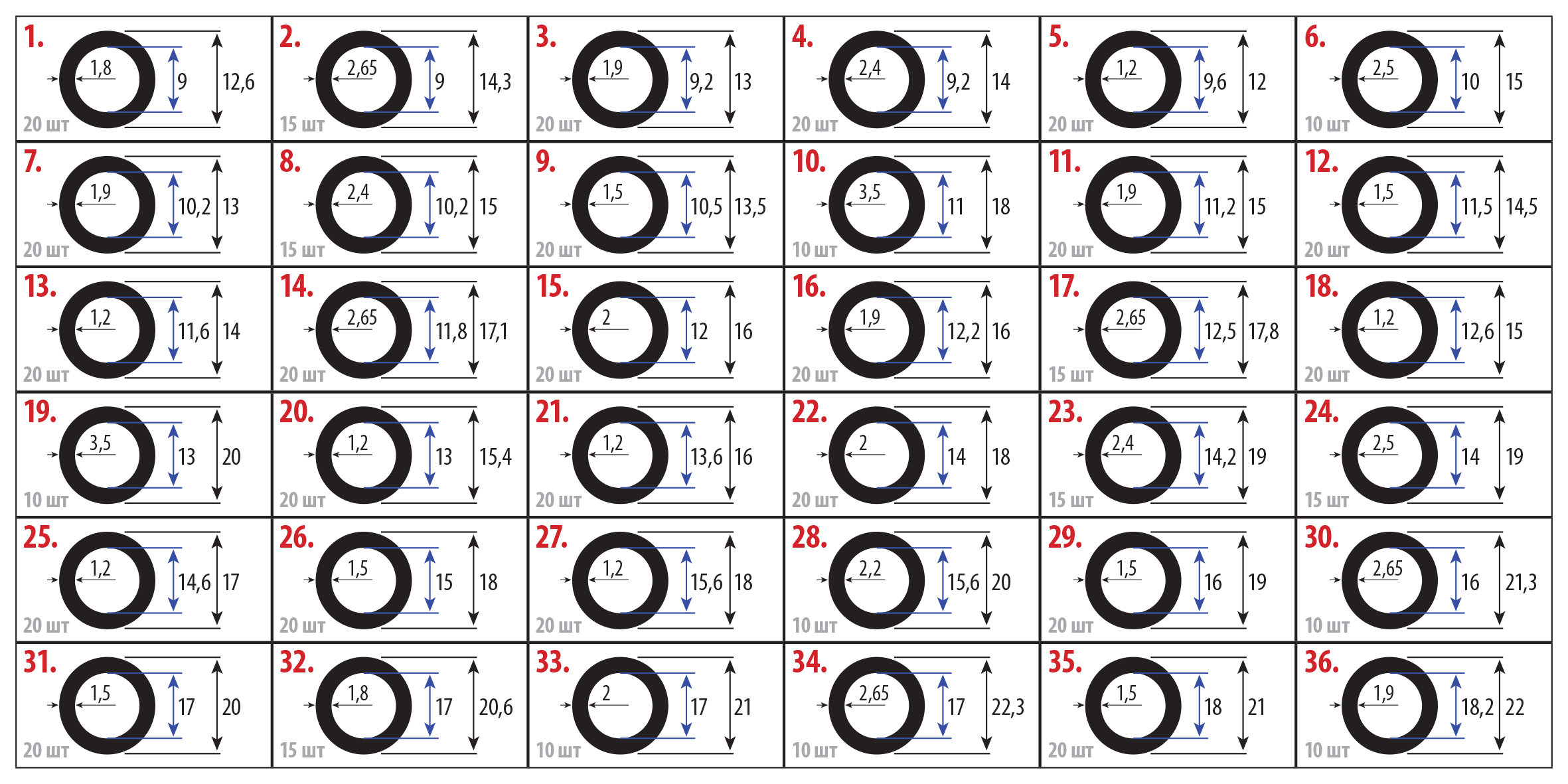

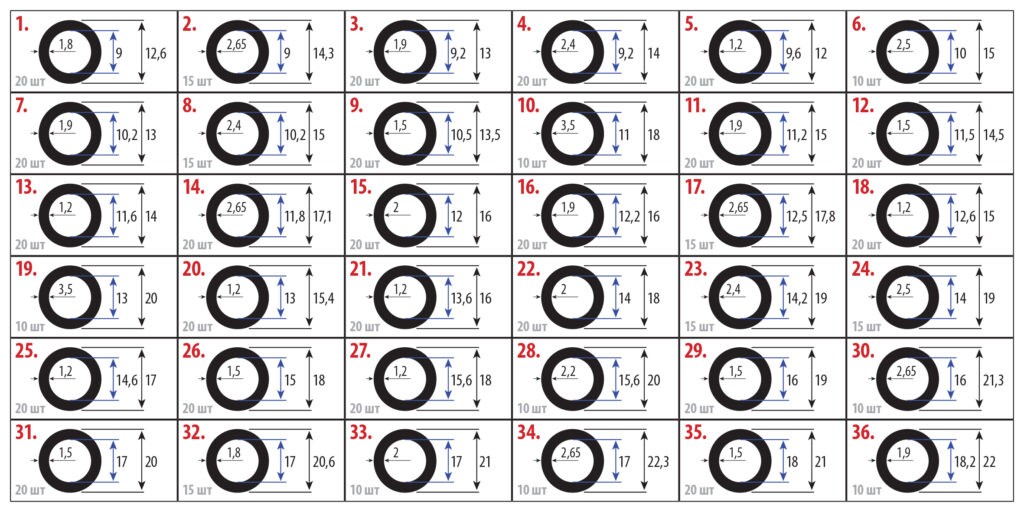

Размеры колец

Размеры в миллиметрах. Большинство позиций — 23 из 36 — лежит в органайзере по 20 колец, у остальных — по 10 или 15 штук.

Внутренний диаметрНаружный диаметрСечениеШт.
912,61,820
914,32,6515
9,2131,920
9,2142,420
9,6121,220
10152,520
10,2131,920
10,2152,415
10,513,51,520
11183,510
11,2151,920
11,514,51,520
11,6141,220
11,817,12,6520
1216220
12,2161,920
12,517,82,6515
12,6151,220
13203,510
1315,41,220
13,6161,220
1418220
14,2192,415
14192,515
14,6171,220
15181,520
15,6181,220
15,6202,210
16191,520
1621,32,6510
17201,520
1720,61,815
1721210
1722,32,6510
18211,520
18,2221,910

Как подобрать кольцо

У снятого кольца замерьте внутренний диаметр и сечение; если оно деформировано, точнее измерить канавку или вал. По внутреннему диаметру выберите ячейку, затем подходящую толщину — в наборе десять вариантов сечения, самое тонкое 1,2 мм, самое толстое 3,5 мм. Перед установкой очистите канавку, а новое кольцо надевайте без перекручивания и лишнего растяжения. Для диаметров меньше 9 мм выбирайте набор № 40 на 720 колец.

Хранение

При 25±5 °C и относительной влажности не выше 75 %. Перевозка — при температуре от −30 до +30 °C. Вес брутто — 400 г.

Производитель — ООО «Катюша». Сделано в России.
