Арт: 2.9.1

Паронитовые прокладки

Плоские прокладки из паронита ПОН-Б толщиной 2 мм для резьбовых соединений гайка-штуцер. В линейке 19 размеров: дюймовые от ¼″ до 1½″, прокладки для ТЭНов, газовых счётчиков и вентилей, кислородного баллона, заглушек и накидных гаек.

Рабочая температура — от −50 до +450 °C, давление — до 6,4 МПа. Прокладки фасуются по 100 штук.

Изделие выпускается в следующих вариациях:

Паронитовая  прокладка 1/4″ (6*11 мм для пятивводных штуцеров и манометров)
Арт. 2.9.1.
Паронитовая прокладка 1/4″ (6*11 мм для пятивводных штуцеров и манометров)
Паронитовая прокладка 3/8″ (9*14 мм)
Арт. 2.9.2.
Паронитовая прокладка 3/8″ (9*14 мм)

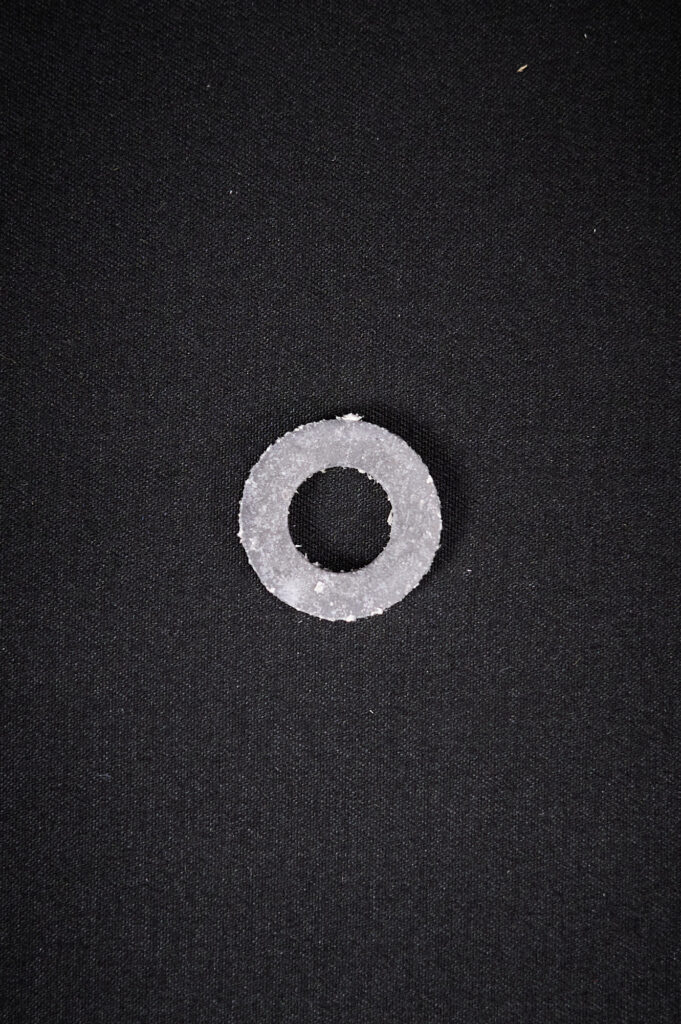

Паронитовая прокладка 1/2″ (10,5*19 мм)
Паронитовая прокладка 1/2″ (10,5*19 мм)
Паронитовая прокладка 1/2″ (10,5*19 мм)
Паронитовая прокладка 1/2″ (10,5*19 мм)
Арт. 2.9.3.
Паронитовая прокладка 1/2″ (10,5*19 мм)
Паронитовая прокладка кислородного баллона (10*22 мм)
Арт. 2.9.4.
Паронитовая прокладка кислородного баллона (10*22 мм)

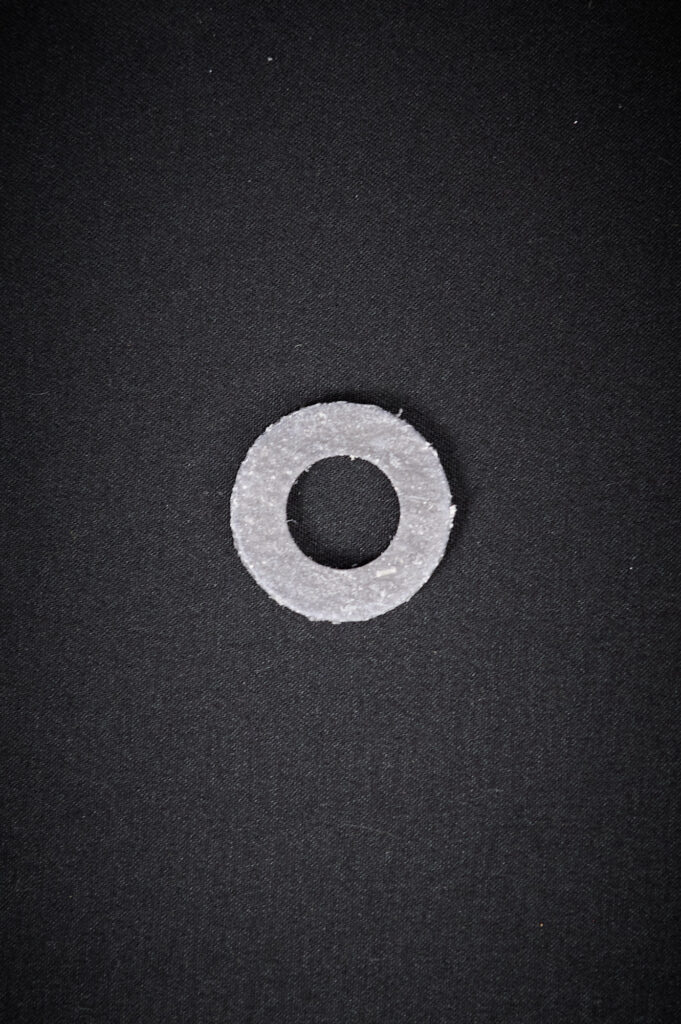

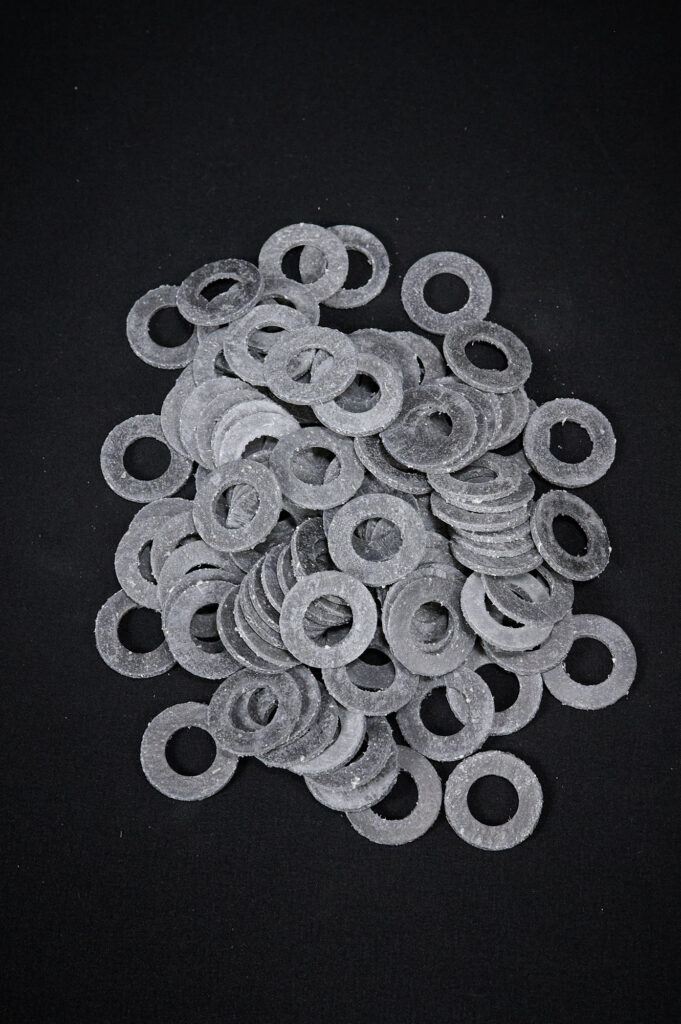

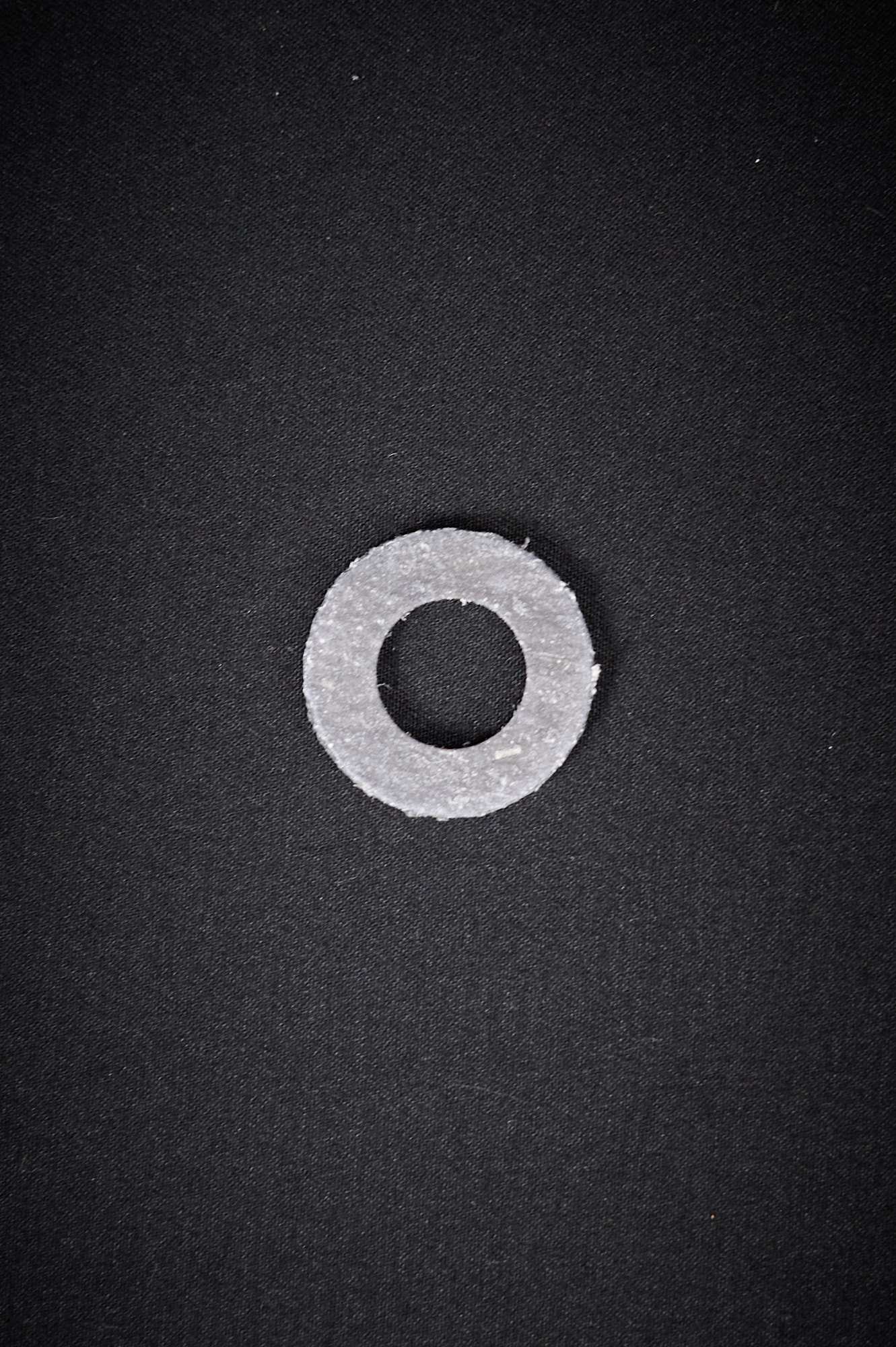

Паронитовая прокладка 3/4″ (14*24 мм)
Паронитовая прокладка 3/4″ (14*24 мм)
Паронитовая прокладка 3/4″ (14*24 мм)
Паронитовая прокладка 3/4″ (14*24 мм)
Арт. 2.9.5.
Паронитовая прокладка 3/4″ (14*24 мм)

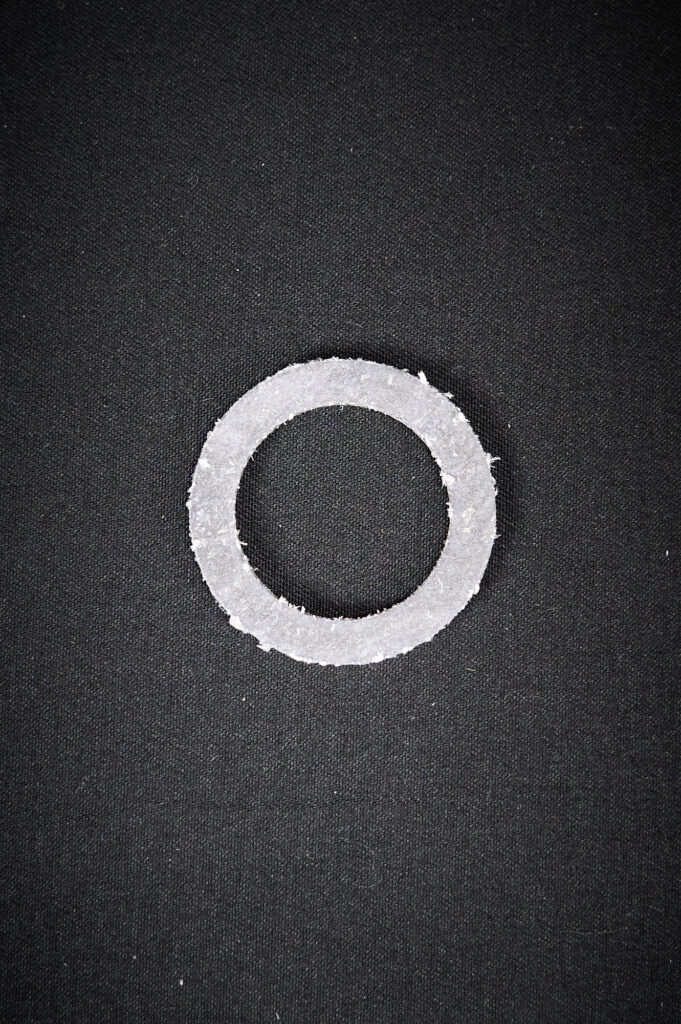

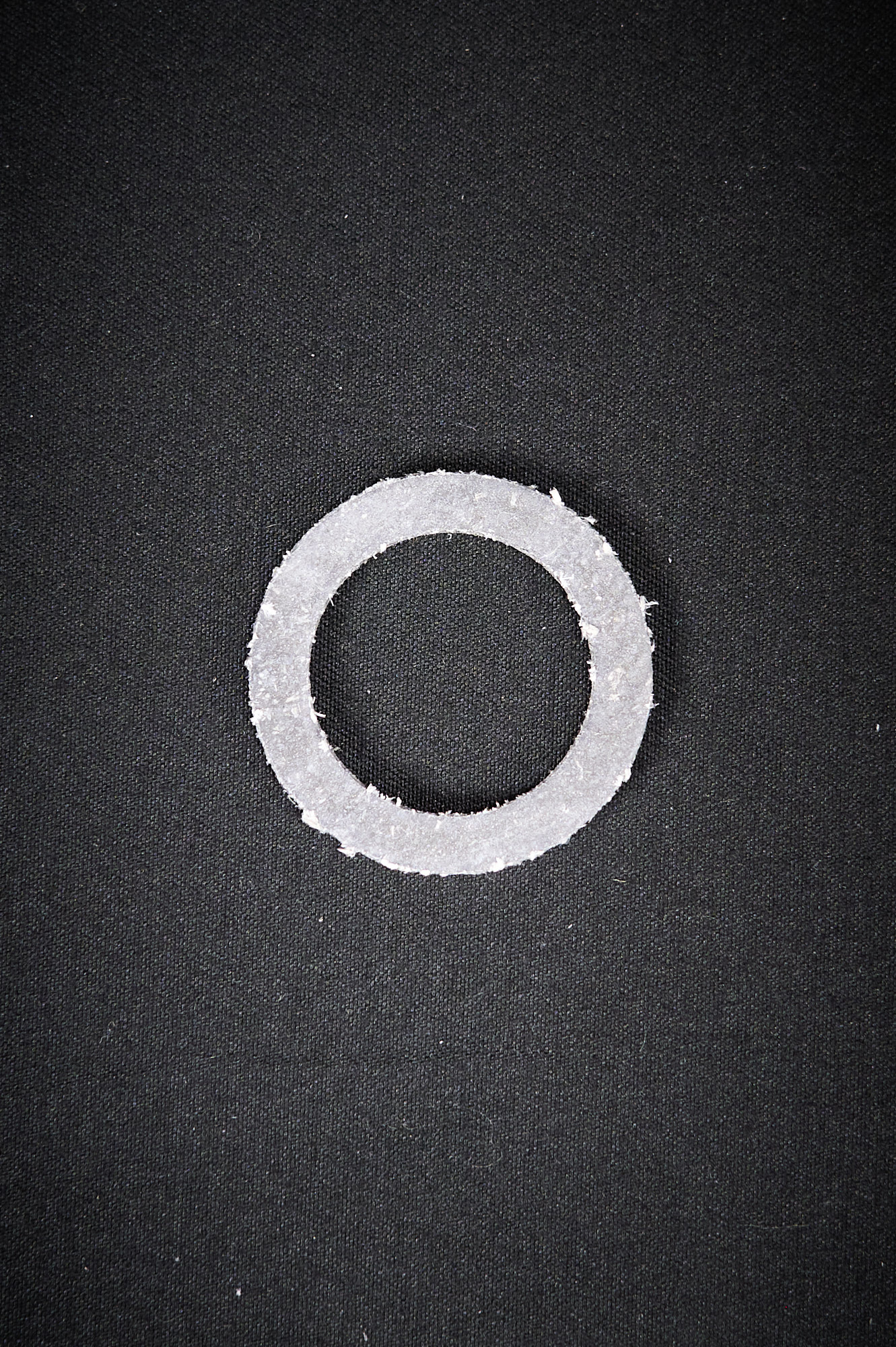

Паронитовая прокладка 1″ (19*30 мм)
Паронитовая прокладка 1″ (19*30 мм)
Паронитовая прокладка 1″ (19*30 мм)
Паронитовая прокладка 1″ (19*30 мм)
Арт. 2.9.6.
Паронитовая прокладка 1″ (19*30 мм)
Паронитовая прокладка  1 1/4″ (33*42 мм для ниппеля и заглушки алюминиевого радиатора)
Арт. 2.9.7.
Паронитовая прокладка 1 1/4″ (33*42 мм для ниппеля и заглушки алюминиевого радиатора)
Паронитовая прокладка 1 1/2″ (42*54 мм для чугунного радиатора, ТЭНов, «американки» 1 1/4″)
Арт. 2.9.8.
Паронитовая прокладка 1 1/2″ (42*54 мм для чугунного радиатора, ТЭНов, «американки» 1 1/4″)
Паронитовая прокладка ТЭНа 16 мм (16*26 мм)
Арт. 2.9.9.
Паронитовая прокладка ТЭНа 16 мм (16*26 мм)
Паронитовая прокладка ТЭНа 18 мм (18*27 мм)
Арт. 2.9.10.
Паронитовая прокладка ТЭНа 18 мм (18*27 мм)
Паронитовая прокладка ТЭНа 22 мм (22*30 мм)
Арт. 2.9.11.
Паронитовая прокладка ТЭНа 22 мм (22*30 мм)
Паронитовая прокладка газового счетчика (17*24 мм)
Арт. 2.9.12.
Паронитовая прокладка газового счетчика (17*24 мм)
Паронитовая прокладка газового вентиля (20*27 мм)
Арт. 2.9.13.
Паронитовая прокладка газового вентиля (20*27 мм)
Паронитовая прокладка заглушки косого фильтра 1/2″  (24*30 мм)
Арт. 2.9.14.
Паронитовая прокладка заглушки косого фильтра 1/2″ (24*30 мм)
Паронитовая прокладка заглушки 3/4″ (на реборду заглушки с наружной резьбой 26*32 мм)
Арт. 2.9.15.
Паронитовая прокладка заглушки 3/4″ (на реборду заглушки с наружной резьбой 26*32 мм)
Паронитовая прокладка газовая  (27*33 мм)
Арт. 2.9.16.
Паронитовая прокладка газовая (27*33 мм)
Паронитовая прокладка газового вентиля 1″, газового счетчика  (30*37 мм)
Арт. 2.9.17.
Паронитовая прокладка газового вентиля 1″, газового счетчика (30*37 мм)
Паронитовая прокладка накидной гайки 1″ (30*39 мм)
Арт. 2.9.18.
Паронитовая прокладка накидной гайки 1″ (30*39 мм)
Паронитовая прокладка накидной гайки 1 1/4″  (32*45 мм)
Арт. 2.9.19.
Паронитовая прокладка накидной гайки 1 1/4″ (32*45 мм)

Описание

Паронит упругий, но значительно твёрже резины. Под затяжкой он не выдавливается из соединения, при нагреве не спекается с металлом и выдерживает острые края стальных штуцеров. Поэтому паронитовые прокладки ставят туда, где резиновые быстро стареют и дубеют: на горячую воду и пар, в отопление, на газовые подводки и счётчики, на ТЭНы и радиаторы.

Размеры и применение

d × D, ммНазначение
6 × 11¼″ — манометры, пятивводные штуцеры
9 × 14⅜″ — вентили, газовые баллоны
10,5 × 19½″ — газовые и водяные подводки, стальные штуцеры с острыми краями

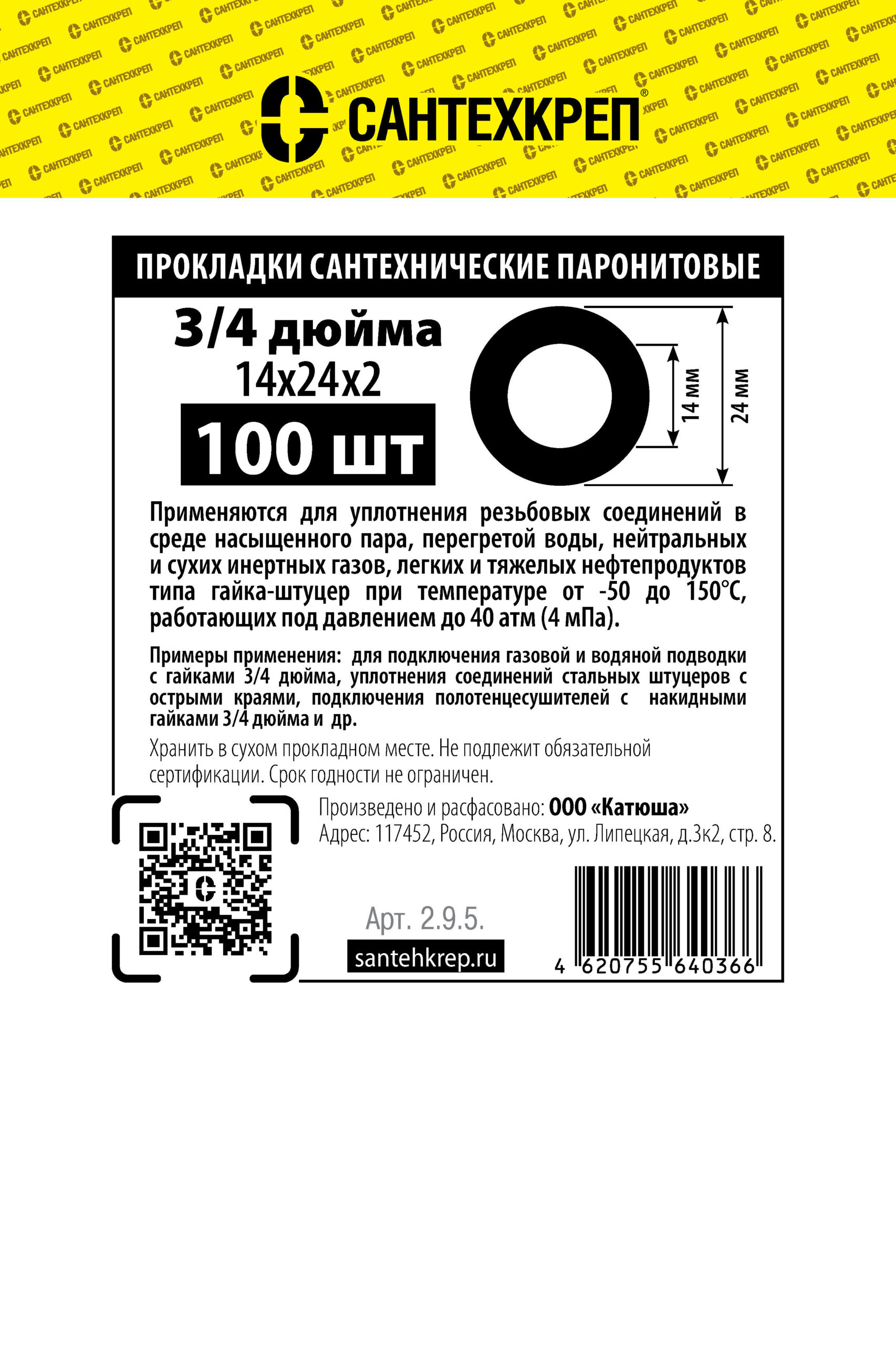

14 × 24¾″ — подводки, полотенцесушители с накидными гайками ¾″

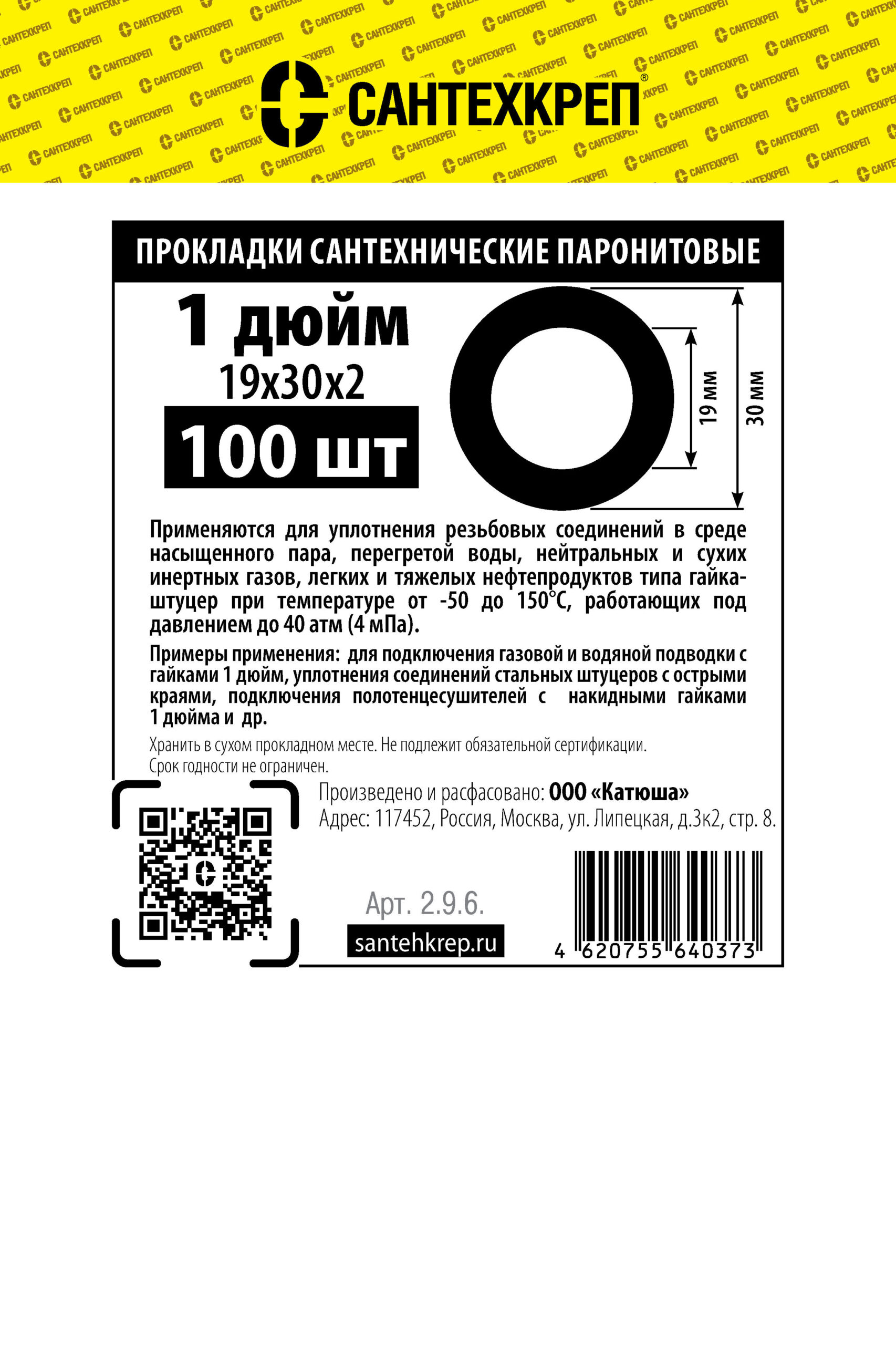

19 × 301″ — подводки с гайками 1″
33 × 421¼″ — ниппели и заглушки алюминиевых радиаторов
42 × 541½″ — чугунные радиаторы, ТЭНы, «американки» 1¼″
10 × 22редуктор кислородного баллона
16 × 26, 18 × 27, 22 × 30ТЭНы с резьбой 16, 18 и 22 мм
17 × 24подключение газового счётчика
20 × 27газовые вентили
27 × 33газовые соединения
30 × 37газовые вентили 1″ и счётчики
24 × 30заглушки косых фильтров ½″
26 × 32реборда заглушки ¾″ с наружной резьбой
30 × 39, 32 × 45накидные гайки 1″ и 1¼″

Характеристики

ПараметрЗначение
Материалпаронит ПОН-Б (асбестосодержащий), ГОСТ 481-80
Толщина2 мм у всех размеров
Температураот −50 до +450 °C
Давлениедо 6,4 МПа; в пресной перегретой воде — до 4 МПа
Рабочие средынасыщенный и перегретый пар, перегретая вода, нейтральные и сухие инертные газы, лёгкие и тяжёлые нефтепродукты, аммиак, спирты, водные растворы солей

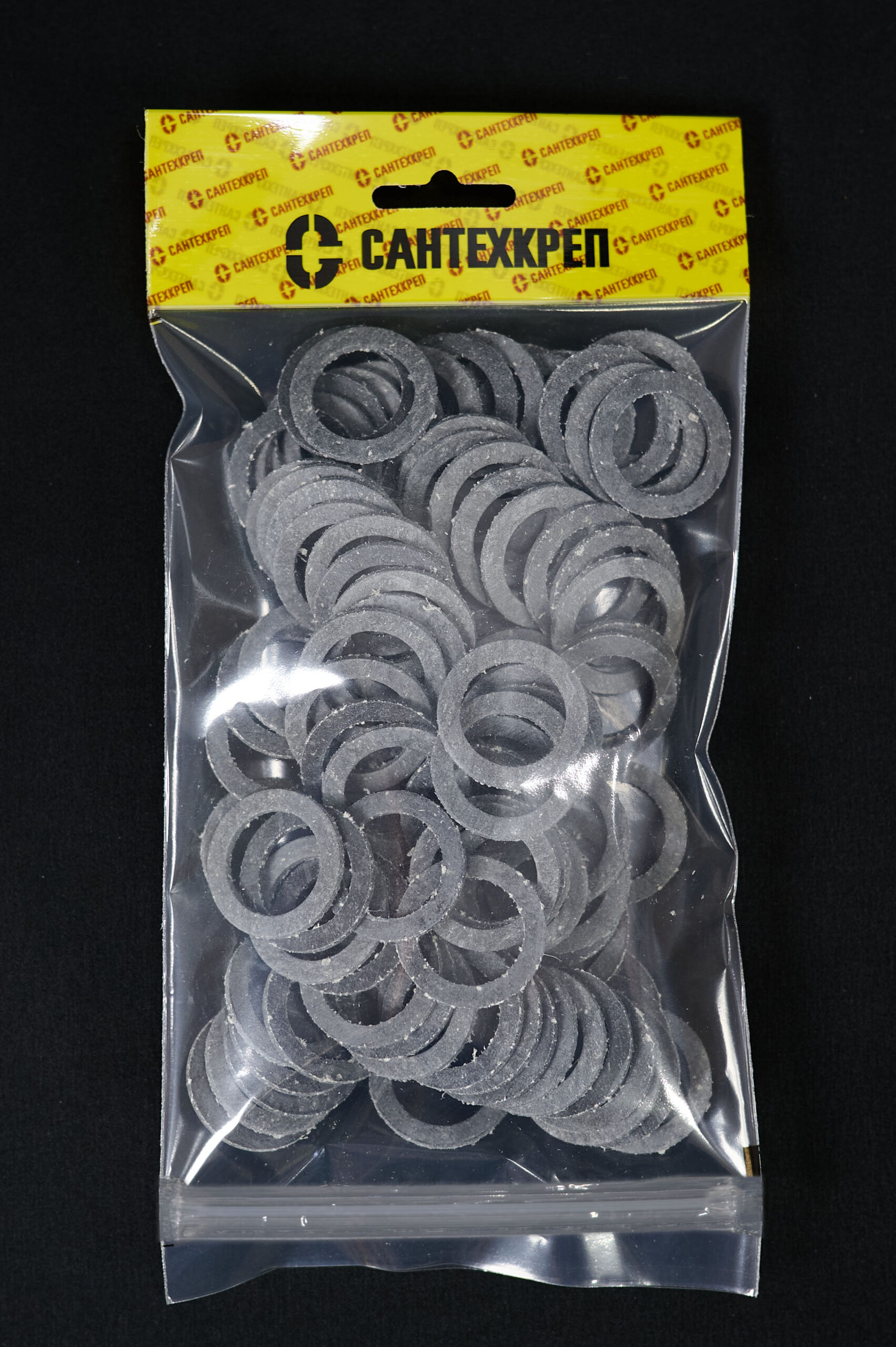

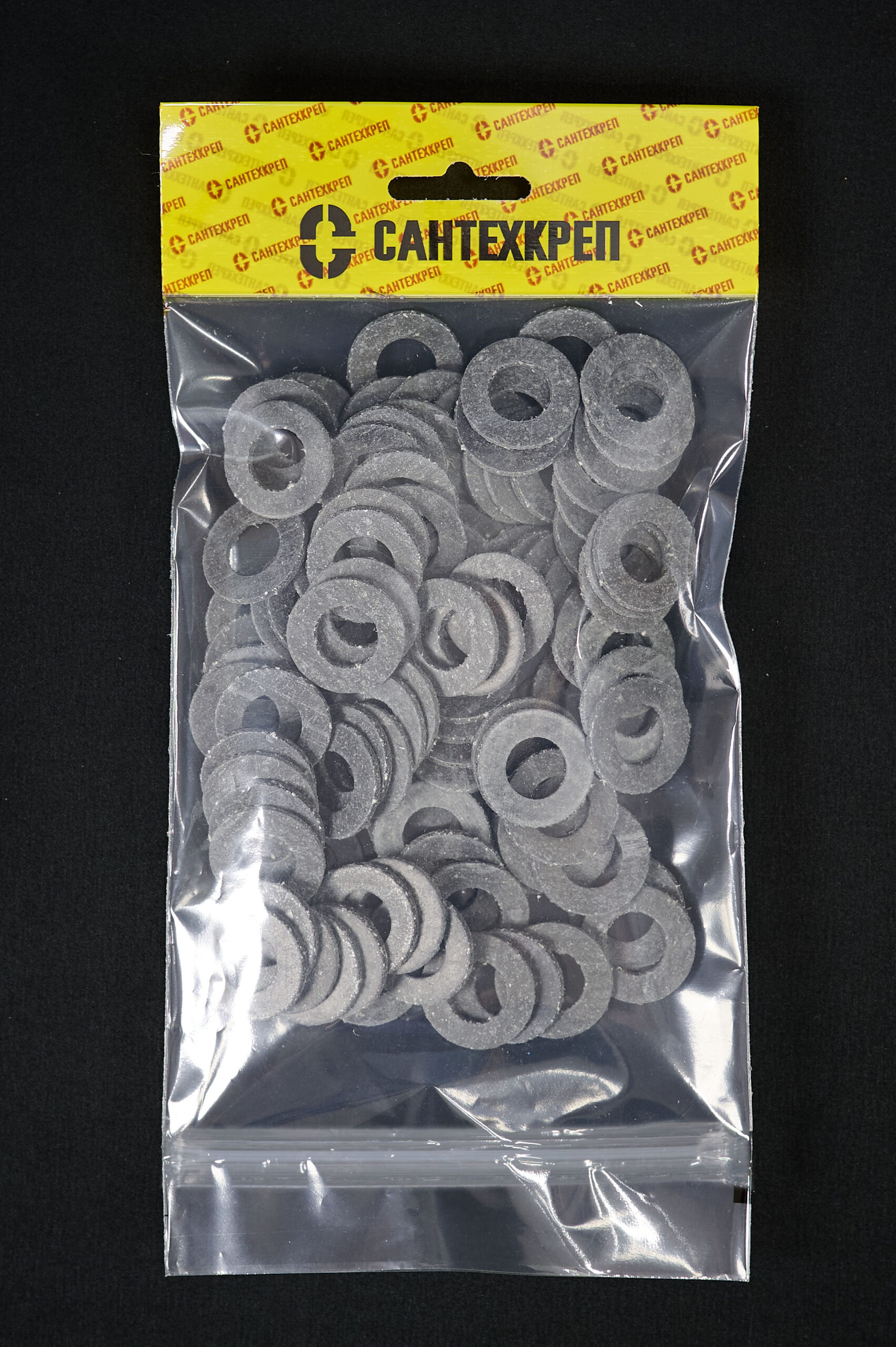

Упаковка100 шт.

Как выбрать материал прокладки

ПОН-Б — асбестосодержащий паронит, и стойкость до +450 °C ему даёт именно асбестовое волокно, связанное каучуком. Прокладки СантехКреп из безасбестового паронита рассчитаны лишь на +150 °C и 40 атм, поэтому для пара и высоких температур выбирают ПОН-Б. Для воды до +80 °C хватит резиновой прокладки, для агрессивных сред лучше фторопластовая.

Установка

Перекройте воду, газ или пар и сбросьте давление. Снимите накидную гайку, извлеките старую прокладку и подберите новую по внутреннему и наружному диаметру. Торец штуцера и гайку очистите от накипи и остатков уплотнения, прокладку уложите по центру и затяните гайку без перекоса. Паронит жёстче резины, перетягивать его не нужно. Газовые соединения после сборки проверяют мыльным раствором, а не огнём.

Хранение

Хранить в сухом прохладном месте. Срок годности не ограничен. Не подлежит обязательной сертификации.

Производитель — ООО «Катюша». Сделано в России.
