Арт: 2.8.1

Резиновые прокладки плоские

Плоские резиновые прокладки для резьбовых соединений «накидная гайка — штуцер» в водопроводе и отоплении. В ассортименте 14 типоразмеров: прокладки под гайки от ⅜″ до 1″, для соединения трубы со штуцером, для сифонов, радиаторов, аэраторов и для установки смесителя на мойку.

Все прокладки толщиной 2 мм, из резины ТМКЩ, соответствуют ГОСТ 15180-86 и допущены к применению в системах питьевого водоснабжения. Рабочая температура — до 70 °C, давление — до 10 атм.

Изделие выпускается в следующих вариациях:

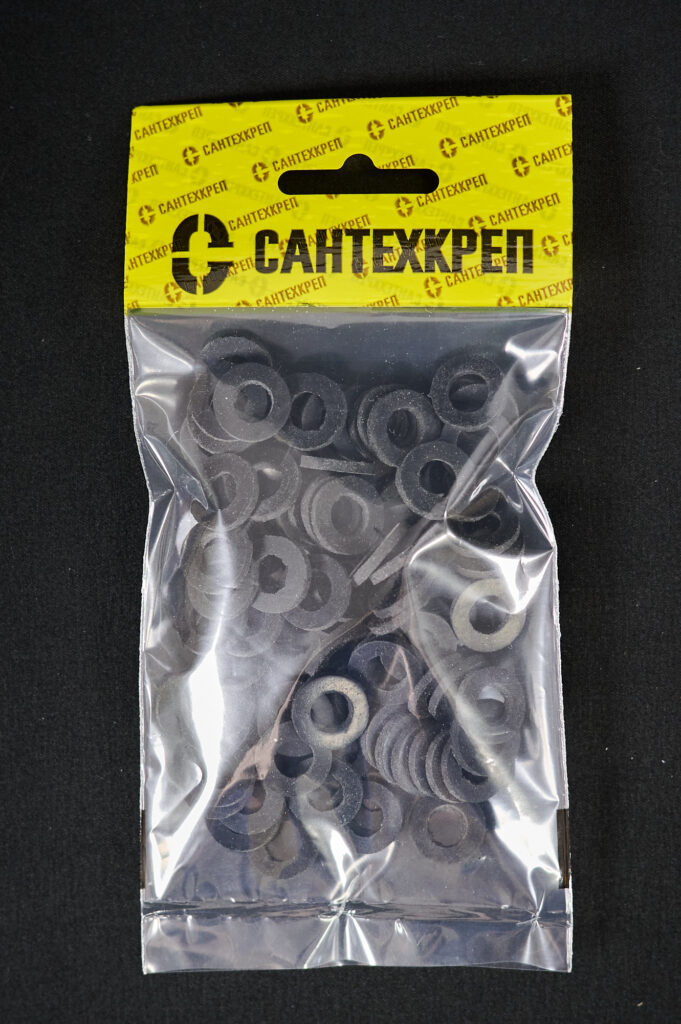

Резиновая прокладка 3/8″ (10*14 мм)
Резиновая прокладка 3/8″ (10*14 мм)
Резиновая прокладка 3/8″ (10*14 мм)
Резиновая прокладка 3/8″ (10*14 мм)
Арт. 2.8.1.
Резиновая прокладка 3/8″ (10*14 мм)
Резиновая прокладка 1/2″ (10,5*19 мм)
Резиновая прокладка 1/2″ (10,5*19 мм)
Резиновая прокладка 1/2″ (10,5*19 мм)
Резиновая прокладка 1/2″ (10,5*19 мм)
Арт. 2.8.2.
Резиновая прокладка 1/2″ (10,5*19 мм)

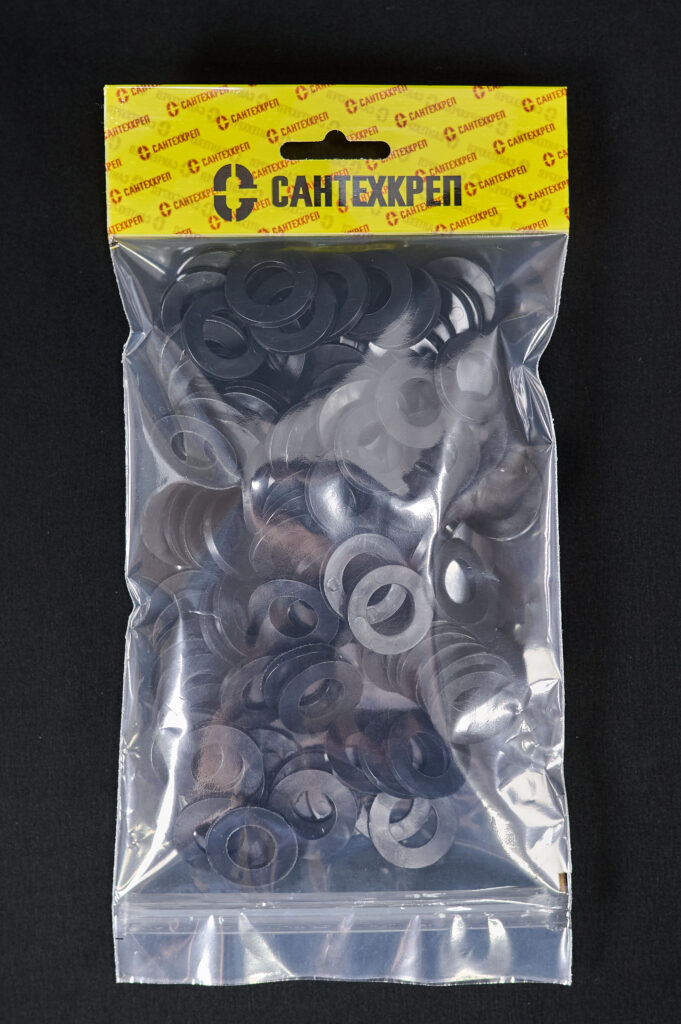

Резиновая прокладка 3/4″ (14*24 мм)
Резиновая прокладка 3/4″ (14*24 мм)
Резиновая прокладка 3/4″ (14*24 мм)
Резиновая прокладка 3/4″ (14*24 мм)
Арт. 2.8.3.
Резиновая прокладка 3/4″ (14*24 мм)

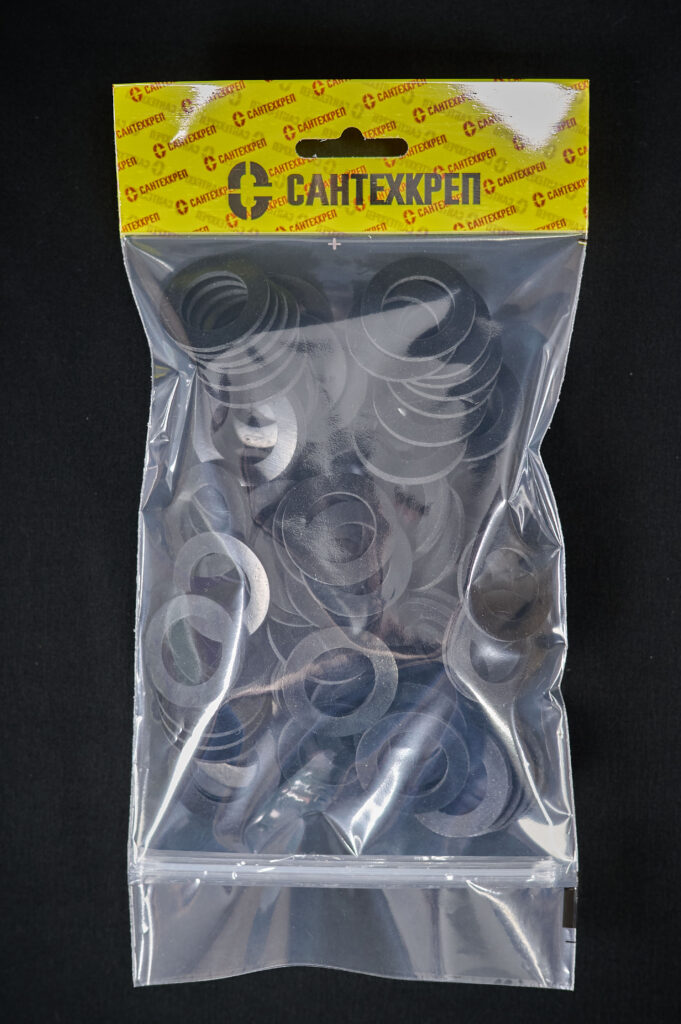

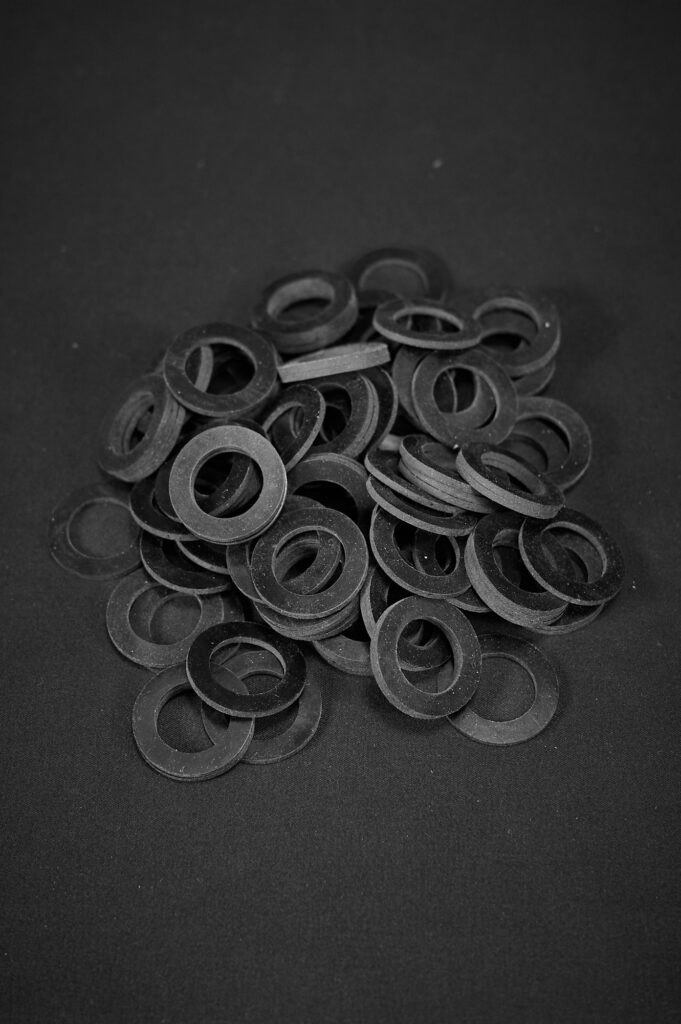

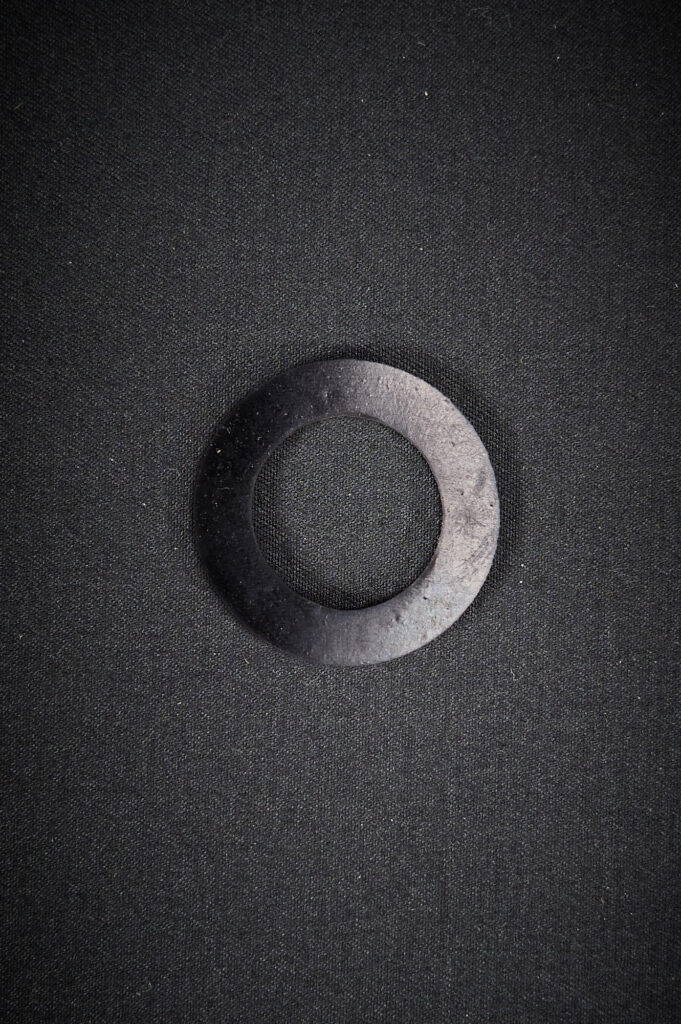

Резиновая прокладка 1″ (19*30*2 мм)
Резиновая прокладка 1″ (19*30*2 мм)
Резиновая прокладка 1″ (19*30*2 мм)
Резиновая прокладка 1″ (19*30*2 мм)
Арт. 2.8.4.
Резиновая прокладка 1″ (19*30*2 мм)
Резиновая прокладка гайки гофры 32-го сифона (30*38*2 мм)
Арт. 2.8.5.
Резиновая прокладка гайки гофры 32-го сифона (30*38*2 мм)
Резиновая прокладка прокладка гайки алюминиевого радиатора (33*42*2 мм)
Арт. 2.8.6.
Резиновая прокладка прокладка гайки алюминиевого радиатора (33*42*2 мм)
Резиновая прокладка под гайку гофры 40-го сифона (30*46*2 мм)
Арт. 2.8.7.
Резиновая прокладка под гайку гофры 40-го сифона (30*46*2 мм)
Резиновая прокладка чугунного радиатора (42*54*2 мм)
Арт. 2.8.8.
Резиновая прокладка чугунного радиатора (42*54*2 мм)
Резиновая прокладка трубы и штуцера 1/2″ (21*38*2 мм)
Арт. 2.8.9.
Резиновая прокладка трубы и штуцера 1/2″ (21*38*2 мм)
Резиновая прокладка трубы и штуцера 3/4″ (25*40*2 мм)
Арт. 2.8.10.
Резиновая прокладка трубы и штуцера 3/4″ (25*40*2 мм)
Резиновая прокладка сифона нержавеющей мойки (42*70*2 мм)
Арт. 2.8.13.
Резиновая прокладка сифона нержавеющей мойки (42*70*2 мм)
Резиновая прокладка аэратора 1/2″ с наружной резьбой (15*23*2 мм)
Арт. 2.8.18.
Резиновая прокладка аэратора 1/2″ с наружной резьбой (15*23*2 мм)
Резиновая прокладка аэратора 1/2″ с внутренней резьбой  (15*21*2 мм)
Арт. 2.8.19.
Резиновая прокладка аэратора 1/2″ с внутренней резьбой (15*21*2 мм)
Резиновая прокладка между кухонным смесителем и мойкой (27*48*2 мм)
Арт. 2.8.24.
Резиновая прокладка между кухонным смесителем и мойкой (27*48*2 мм)

Описание

Плоская резиновая прокладка — самый распространённый способ загерметизировать соединение с накидной гайкой. Гайка прижимает упругую резину к торцу штуцера, и прокладка перекрывает зазор. В ассортименте собраны размеры для типовых узлов квартирной сантехники и отопления: для большинства ремонтов этого достаточно.

Характеристики

ПараметрЗначение
Материалрезина ТМКЩ
Толщина2 мм
СтандартГОСТ 15180-86 (плоские эластичные прокладки)
Тип соединениянакидная гайка — штуцер
Температура средыдо 70 °C
Давлениедо 10 атм
Питьевая водадопускаются
Класс опасности4, малоопасные изделия (ГОСТ 12.1.007)

Размеры и назначение

Внутр. × наруж. Ø × толщина, ммГде применяется
10 × 14 × 2накидная гайка ⅜″: вентили, газовые баллоны
10,5 × 19 × 2гайка ½″: душевые шланги, гибкая подводка ½″, поливочные штуцеры
14 × 24 × 2гайка ¾″: подводка стиральных машин, смесители ванной
19 × 30 × 2гайка 1″: подводка 1″, поливочные штуцеры
21 × 38 × 2соединение трубы и штуцера ½″
25 × 40 × 2соединение трубы и штуцера ¾″
15 × 23 × 2аэратор ½″ с наружной резьбой
15 × 21 × 2аэратор ½″ с внутренней резьбой, душевой шланг М22
27 × 48 × 2между кухонным смесителем и мойкой
30 × 38 × 2гайка гофры 32-го сифона
30 × 46 × 2гайка гофры 40-го сифона
42 × 70 × 2сифон мойки из нержавеющей стали
33 × 42 × 2гайка алюминиевого радиатора
42 × 54 × 2чугунный радиатор

Как подобрать прокладку

Надёжнее всего снять старую прокладку и измерить её внутренний и наружный диаметр. Если старой нет, ориентируйтесь на размер накидной гайки и тип узла по таблице. Если соединение работает на паре или газе, берите паронитовые прокладки; фланцы Dу 15–200 мм уплотняют отдельными резиновыми фланцевыми прокладками.

Преимущества

  • 14 размеров закрывают типовые узлы квартиры и частного дома;
  • допускаются в системах подачи питьевой воды;
  • при перевозке, хранении и монтаже не нужны специальные меры безопасности и средства защиты;
  • срок годности не ограничен.

Замена прокладки

Перекройте воду и открутите накидную гайку. Извлеките старую прокладку, очистите посадочное место и уложите новую ровно, без перекоса. Гайку затягивают умеренно: резина уплотняет стык за счёт упругости, а при перетяжке её выдавливает из-под гайки.

Хранение

Хранить в сухом прохладном месте, оптимально — при 25 ± 5 °C и влажности не выше 75 %. Срок годности не ограничен, обязательной сертификации изделия не подлежат.

Производитель — ООО «Катюша». Сделано в России.
