Арт: 1.12.1.

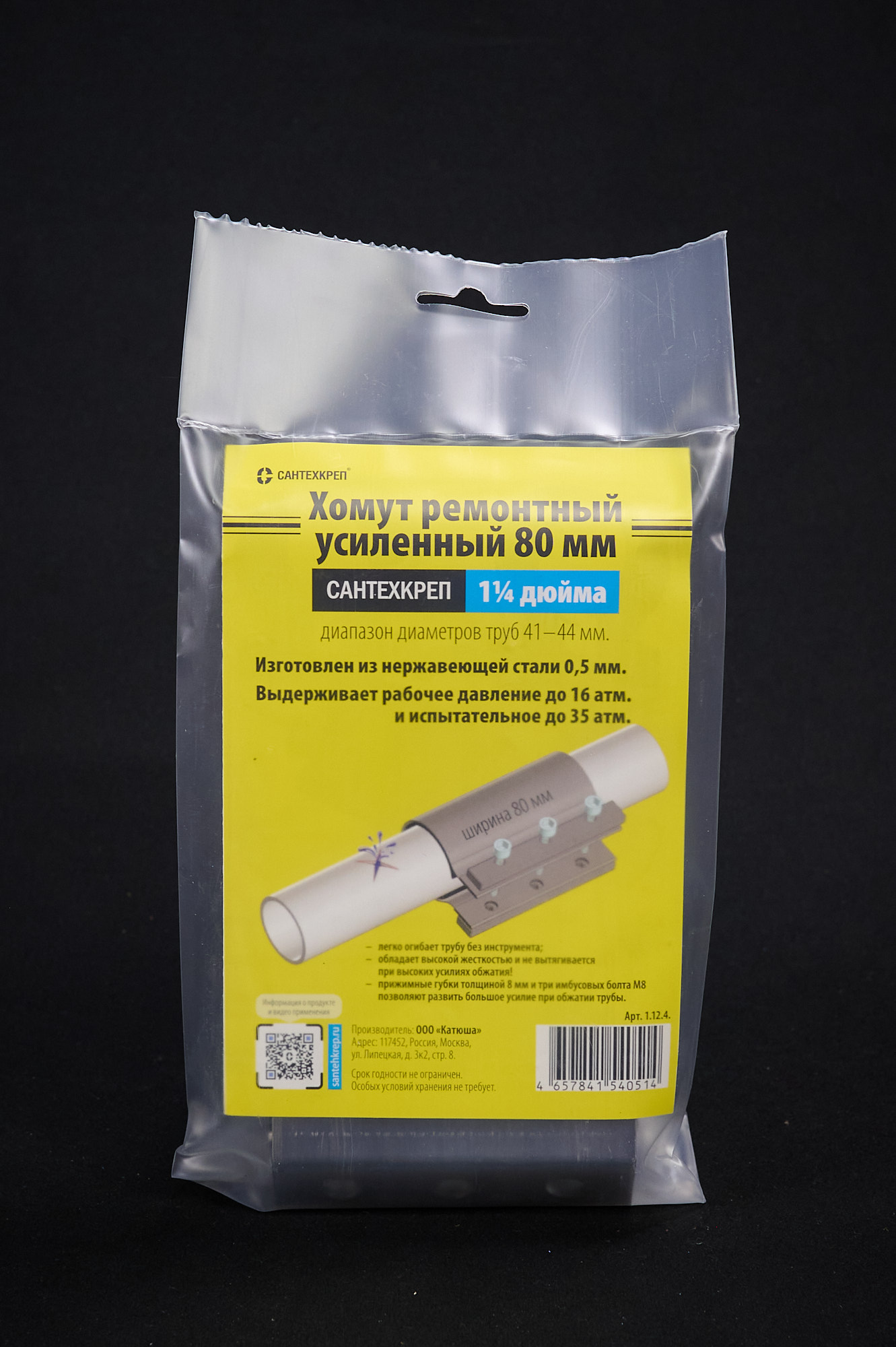

Хомут ремонтный усиленный «СантехКреп 80 мм»

Свищ, трещина или небольшая пробоина на трубе водоснабжения или отопления — усиленный ремонтный хомут шириной 80 мм перекрывает такую течь, не требуя разбирать трубопровод.

Размерный ряд из семи позиций, ½″–2½″, охватывает трубы с наружным диаметром 20–78 мм. Для любого размера допустимо рабочее давление до 16 атм, при испытании — до 35 атм.

Изделие выпускается в следующих вариациях:

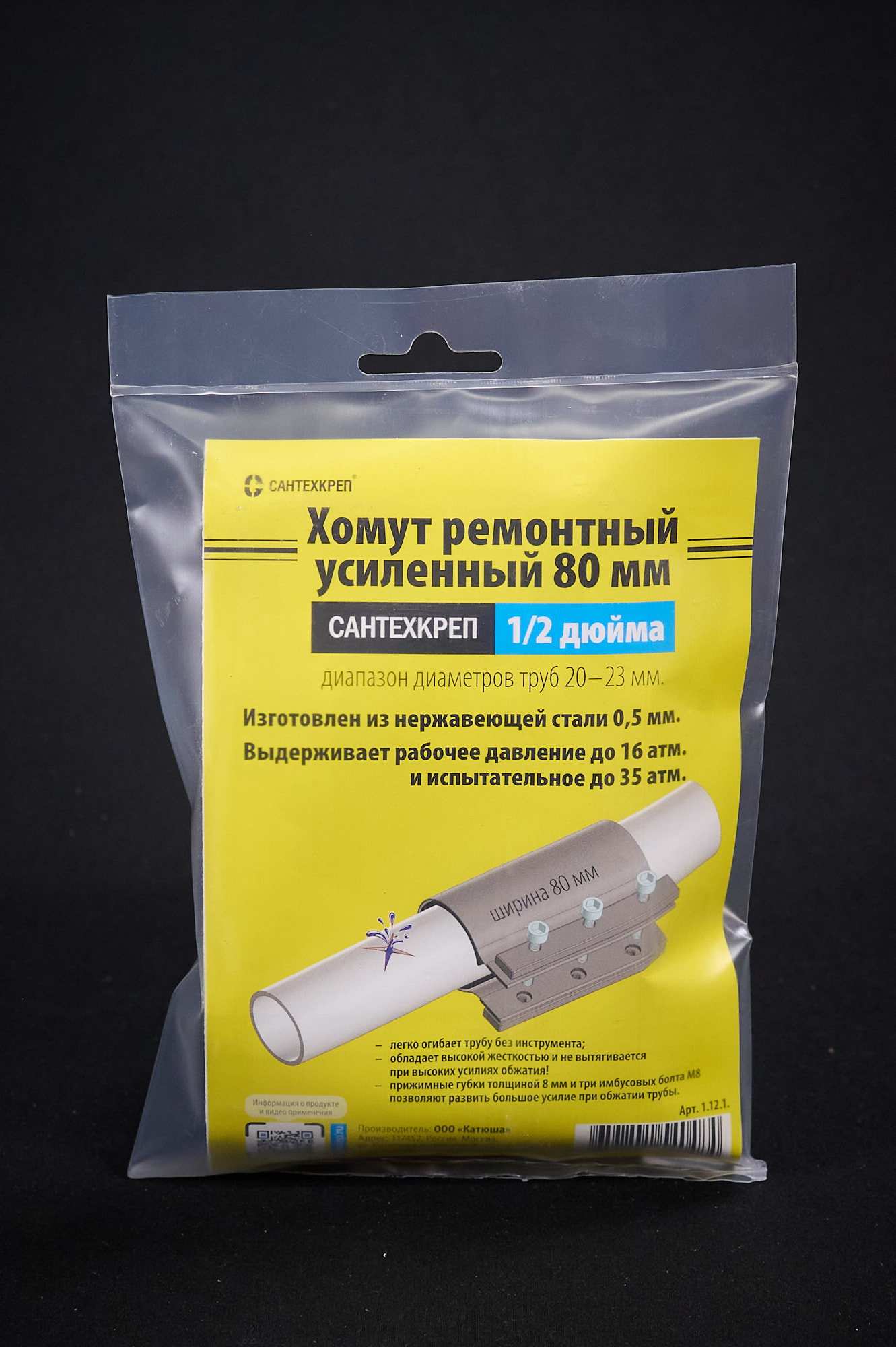

Хомут ремонтный усиленный «СантехКреп 80 мм» 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1/2″
Арт. 1.12.1.
Хомут ремонтный усиленный «СантехКреп 80 мм» 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 3/4″
Хомут ремонтный усиленный «СантехКреп 80 мм» 3/4″
Хомут ремонтный усиленный «СантехКреп 80 мм» 3/4″
Хомут ремонтный усиленный «СантехКреп 80 мм» 3/4″
Хомут ремонтный усиленный «СантехКреп 80 мм» 3/4″
Арт. 1.12.2.
Хомут ремонтный усиленный «СантехКреп 80 мм» 3/4″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1″
Арт. 1.12.3.
Хомут ремонтный усиленный «СантехКреп 80 мм» 1″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/4″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/4″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/4″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/4″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/4″
Арт. 1.12.4.
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/4″

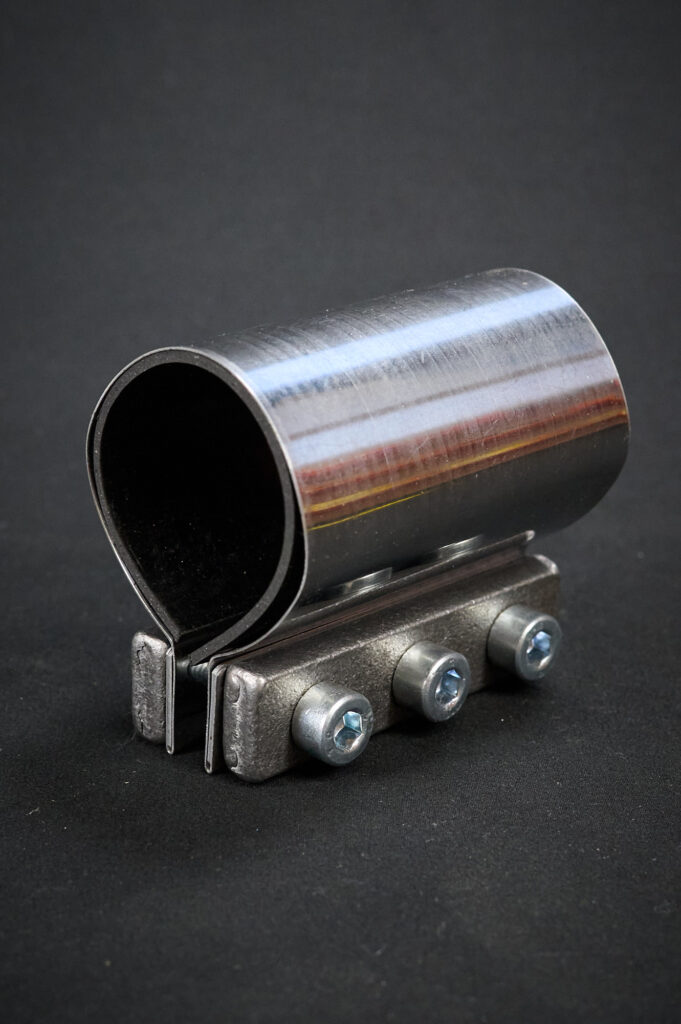

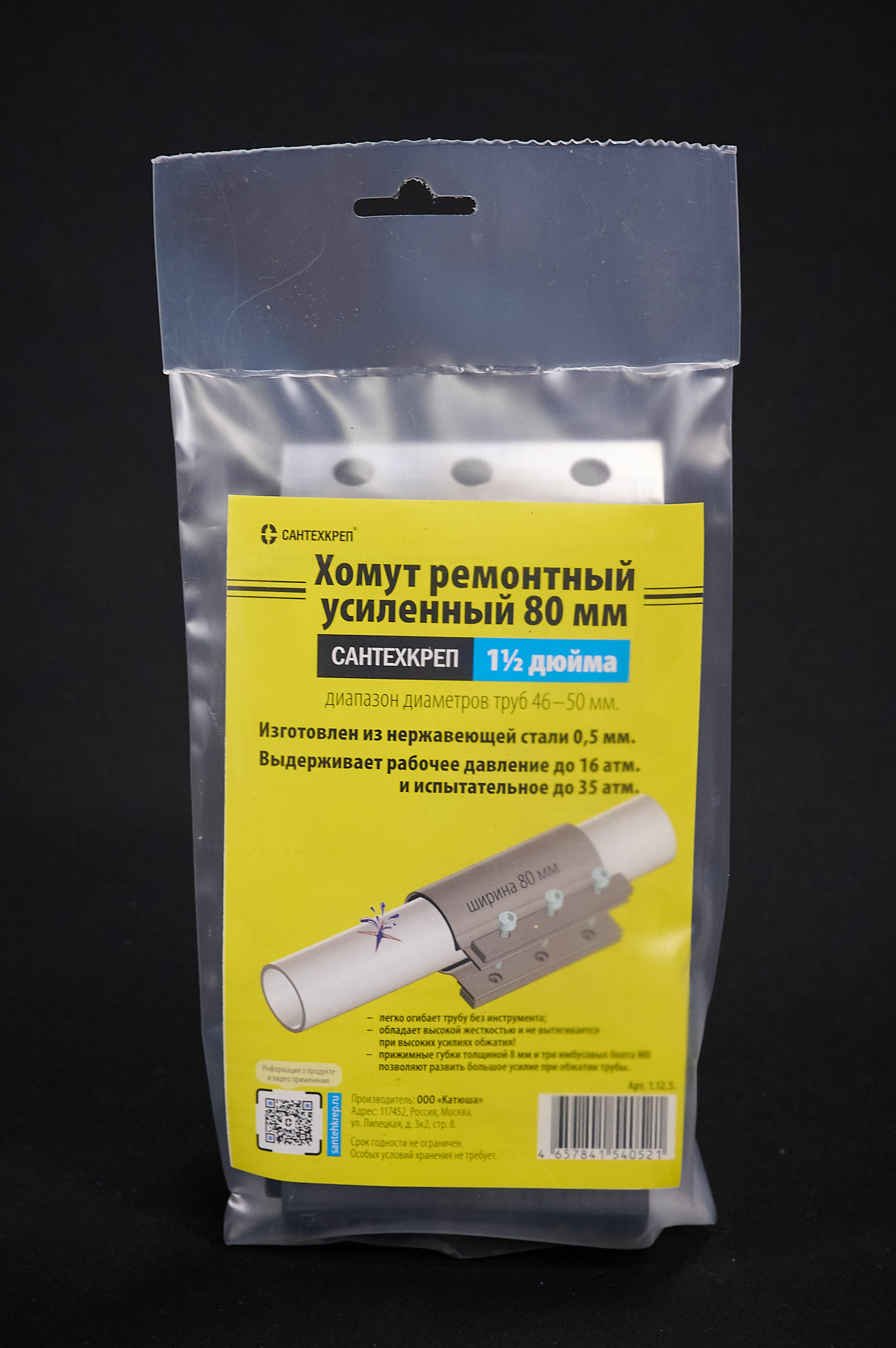

Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/2″
Арт. 1.12.5.
Хомут ремонтный усиленный «СантехКреп 80 мм» 1 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 2″
Арт. 1.12.6.
Хомут ремонтный усиленный «СантехКреп 80 мм» 2″

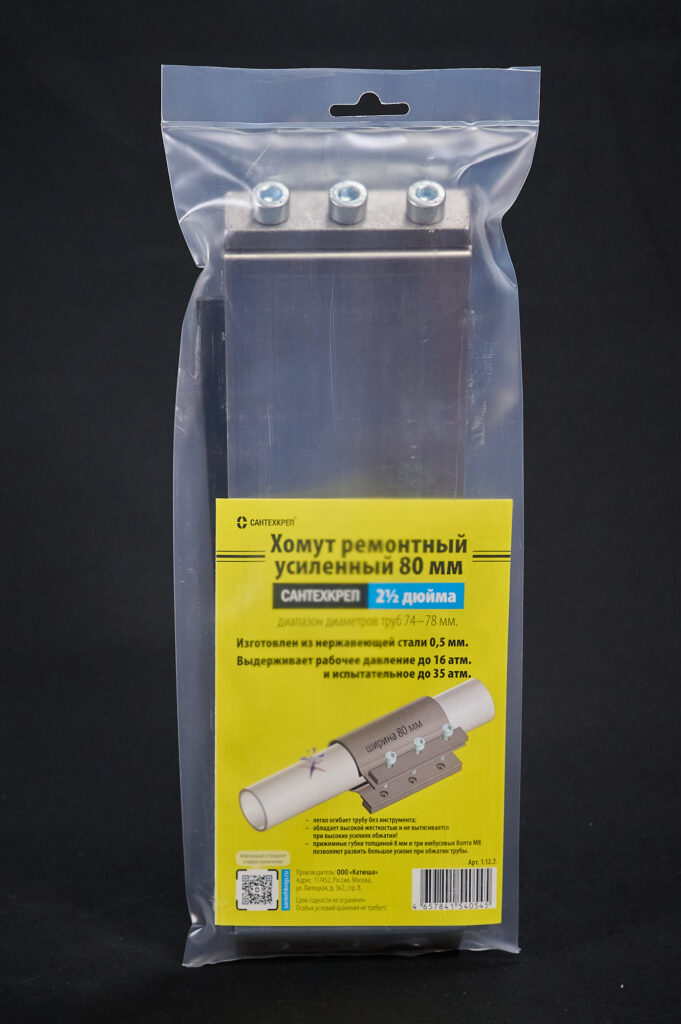

Хомут ремонтный усиленный «СантехКреп 80 мм» 2 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 2 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 2 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 2 1/2″
Хомут ремонтный усиленный «СантехКреп 80 мм» 2 1/2″
Арт. 1.12.7.
Хомут ремонтный усиленный «СантехКреп 80 мм» 2 1/2″

3D Модель

Примечание: левая кнопка мыши — вращение. Правая — сдвиг. Колесо — масштабирование.

Описание

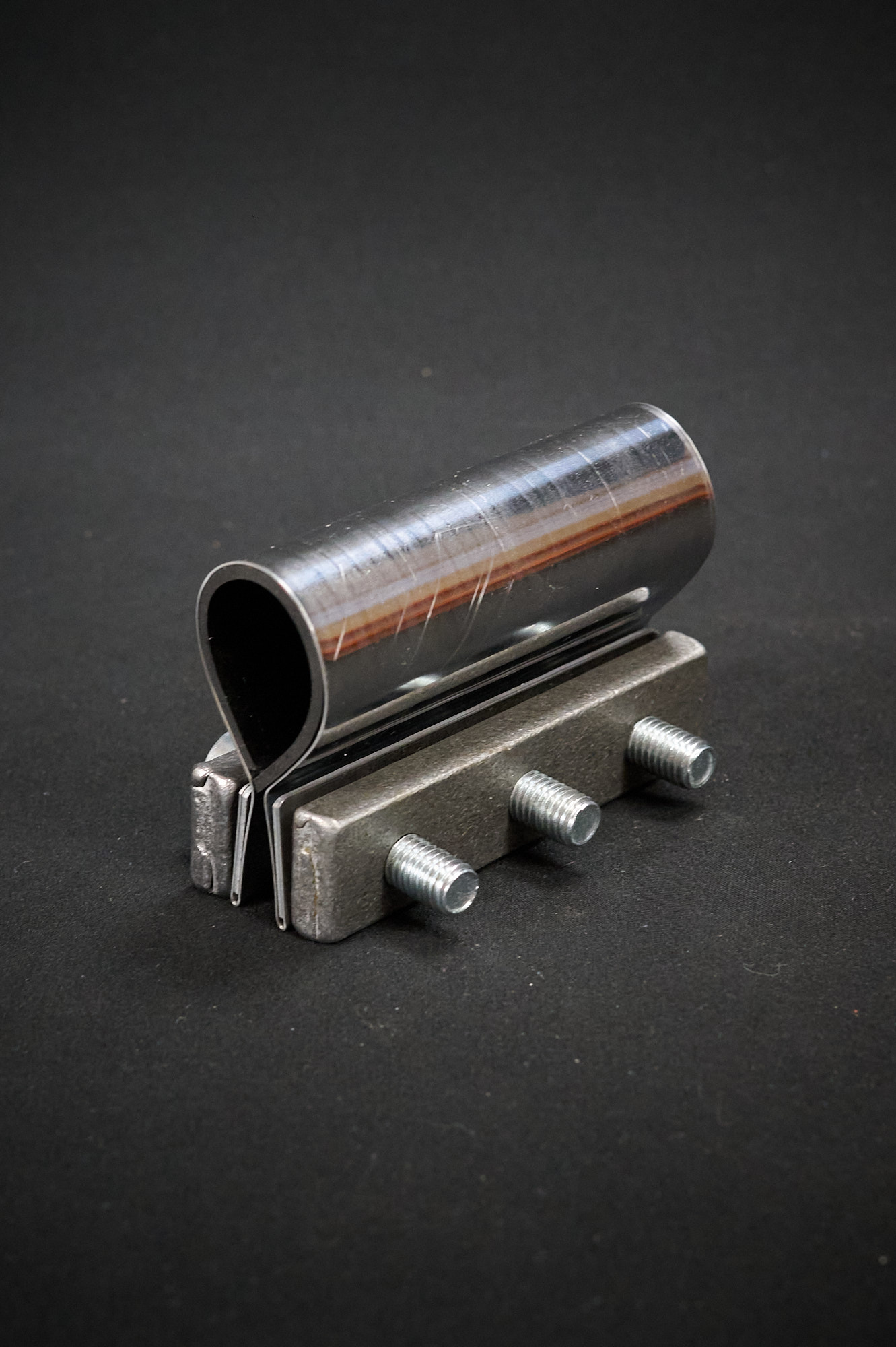

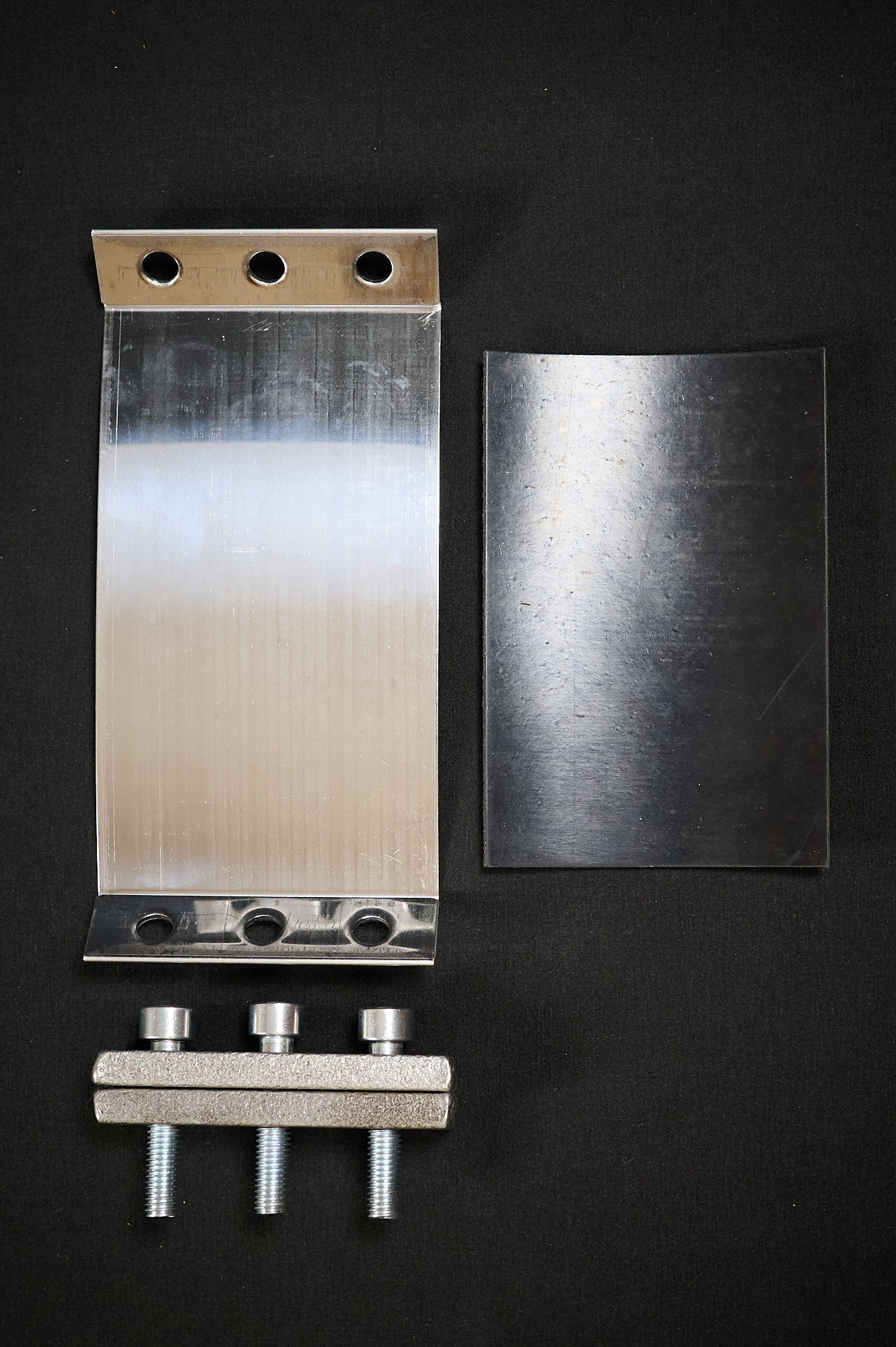

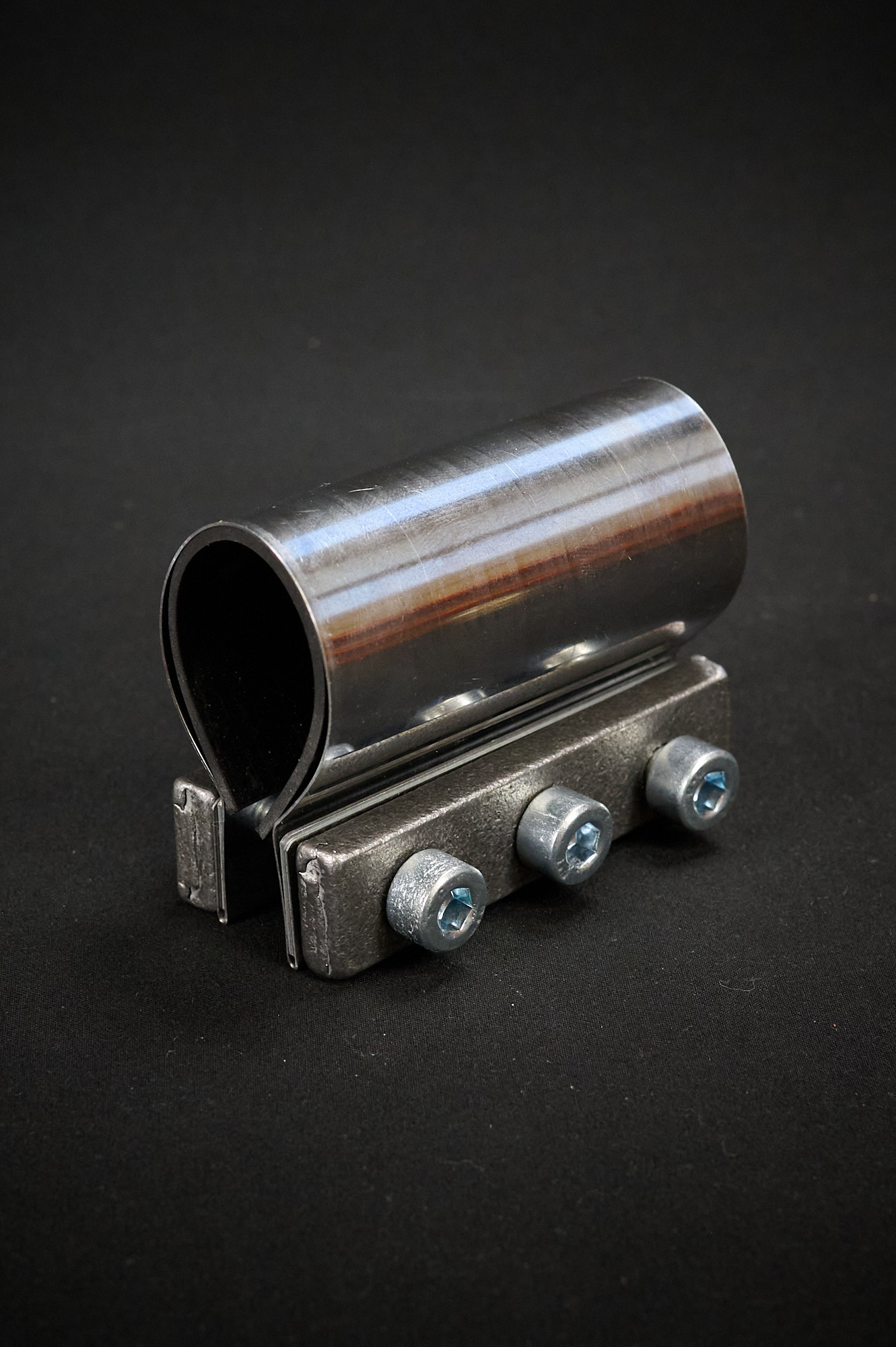

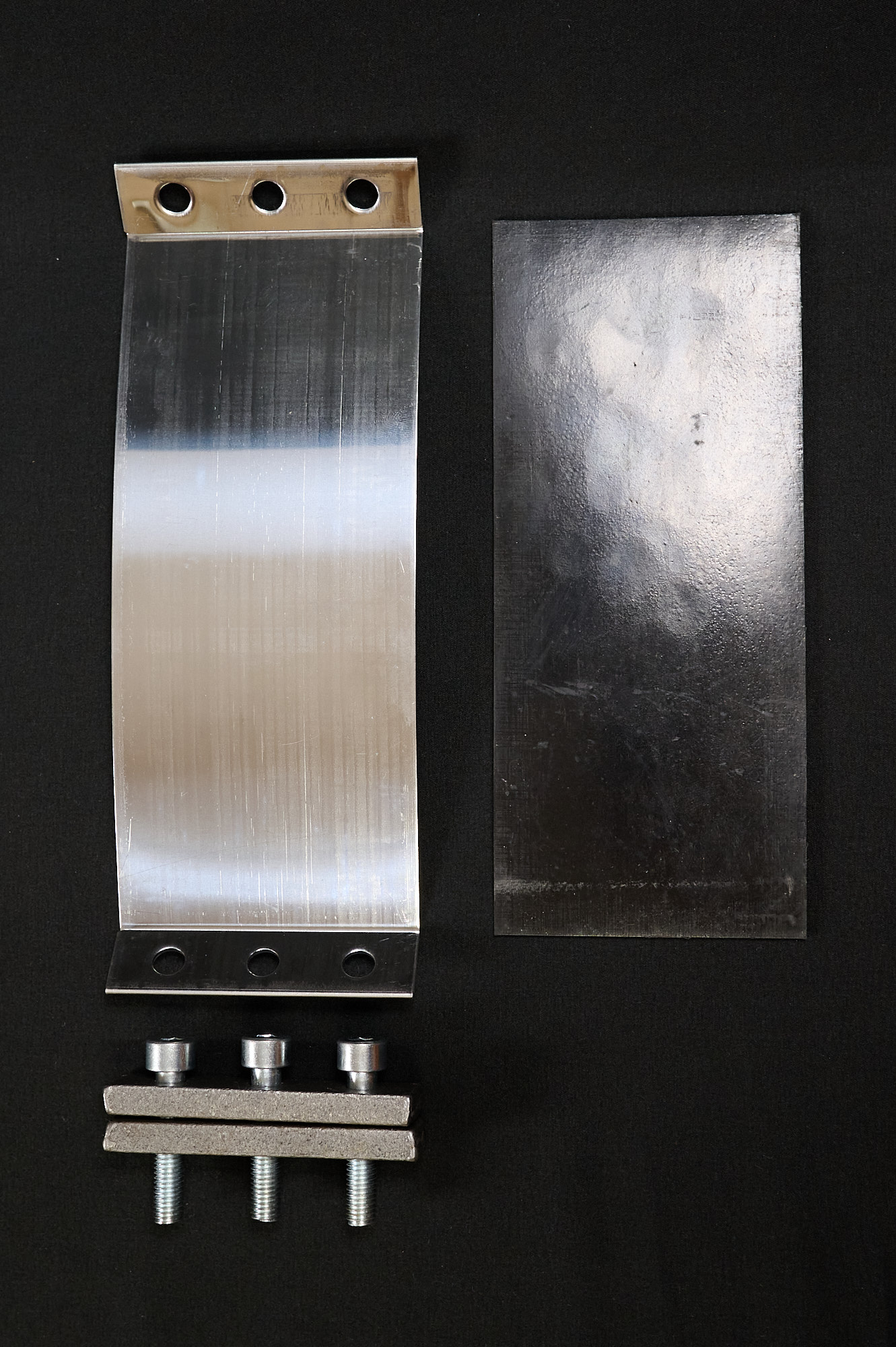

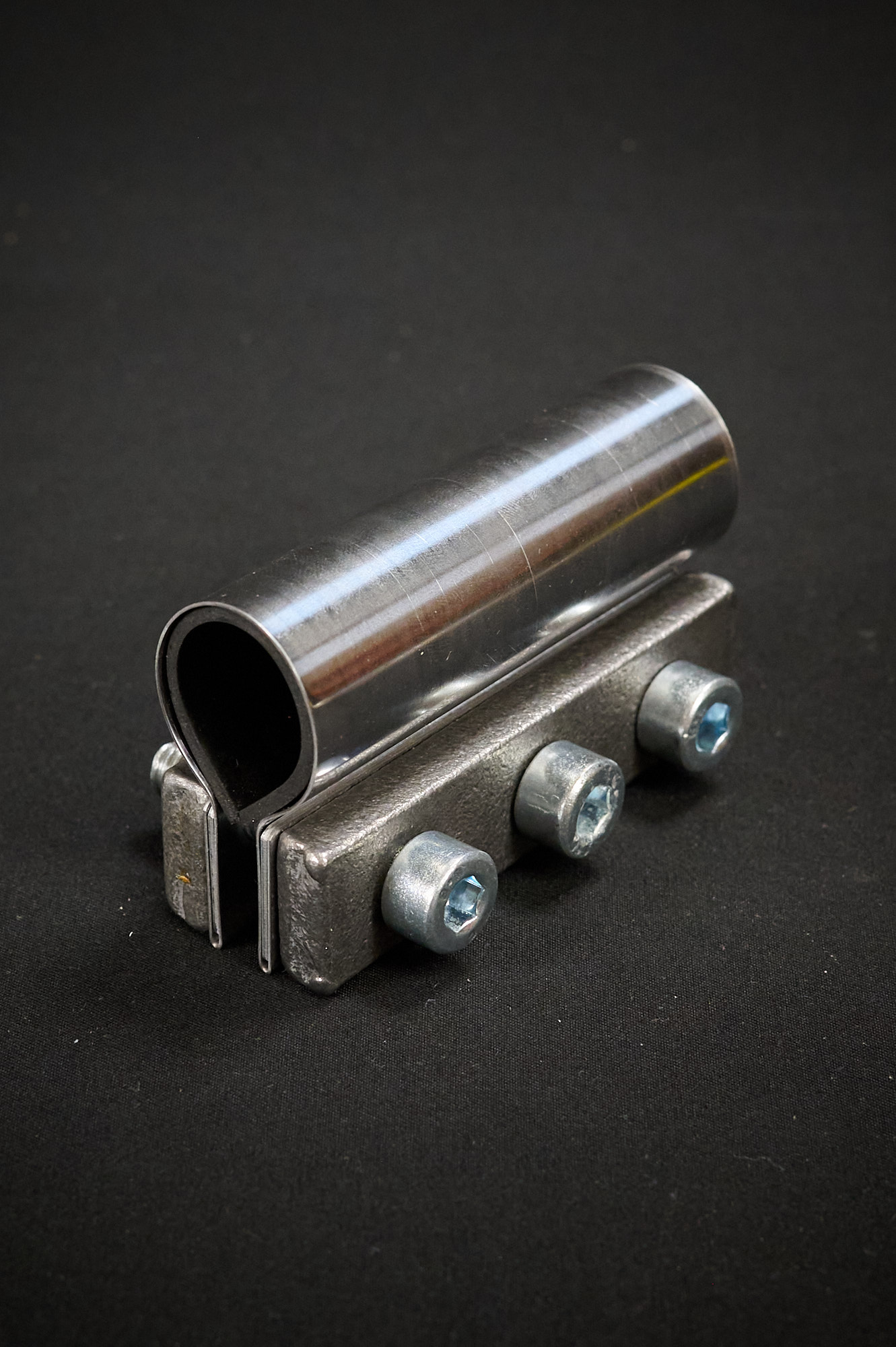

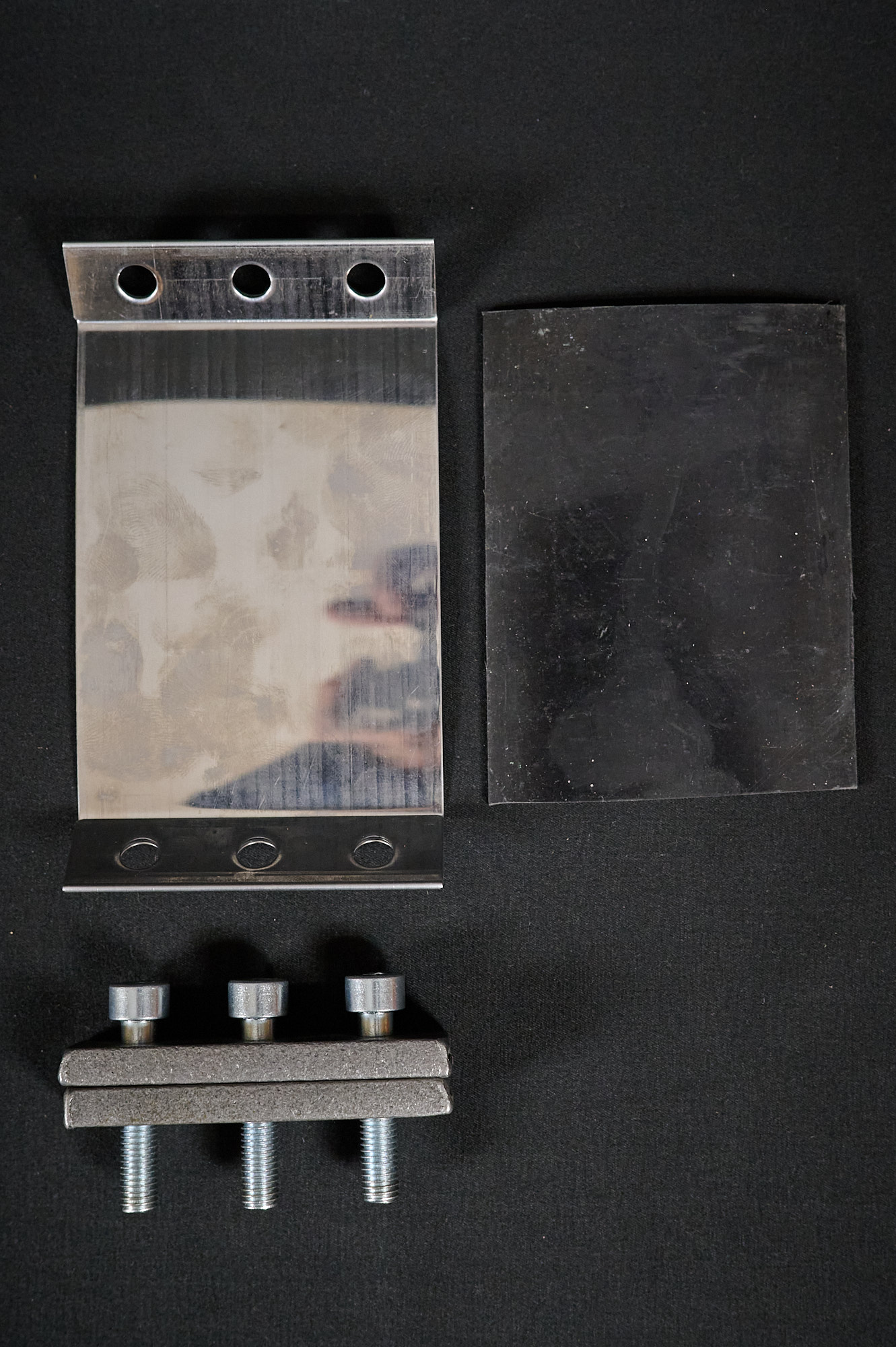

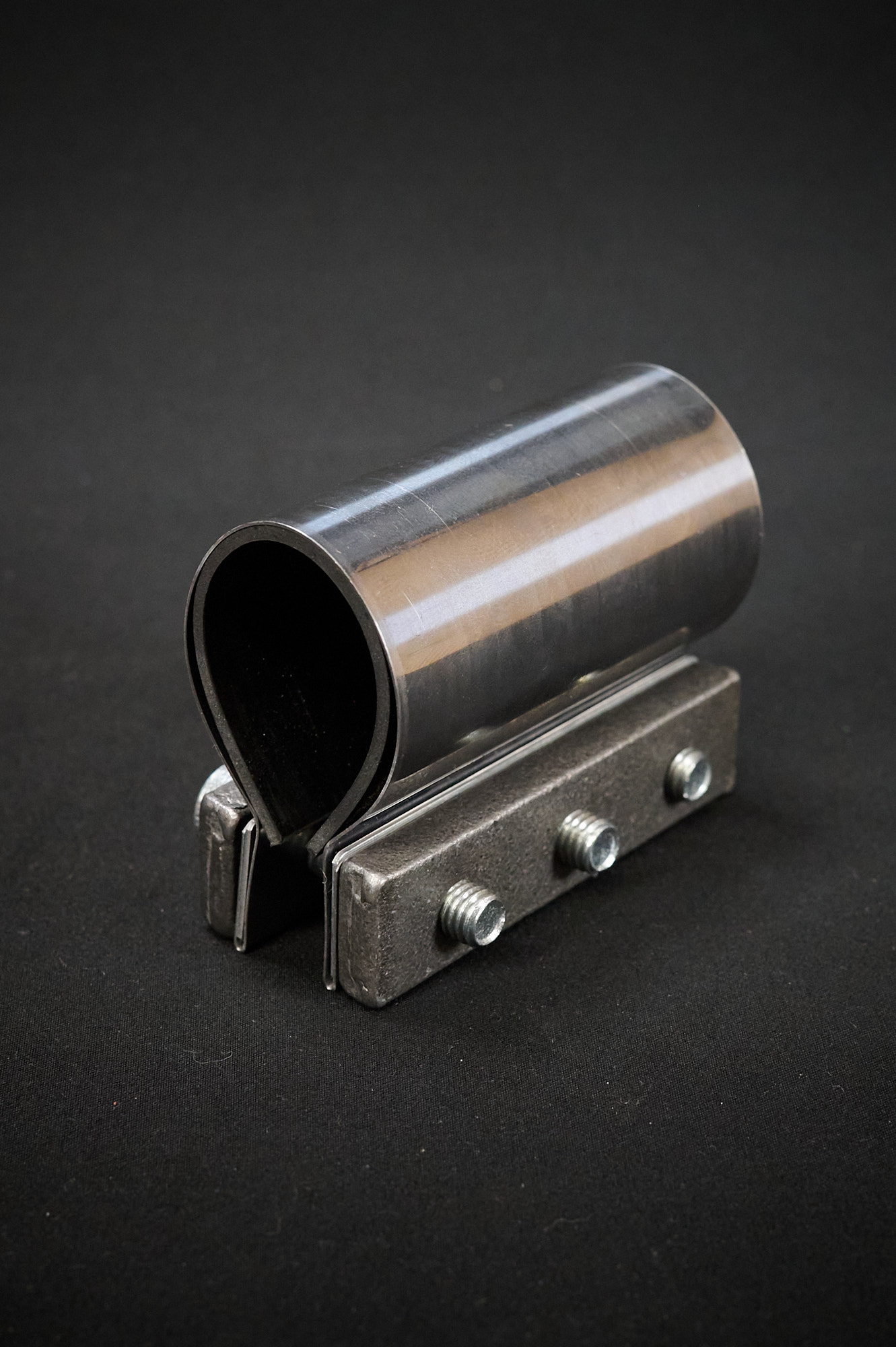

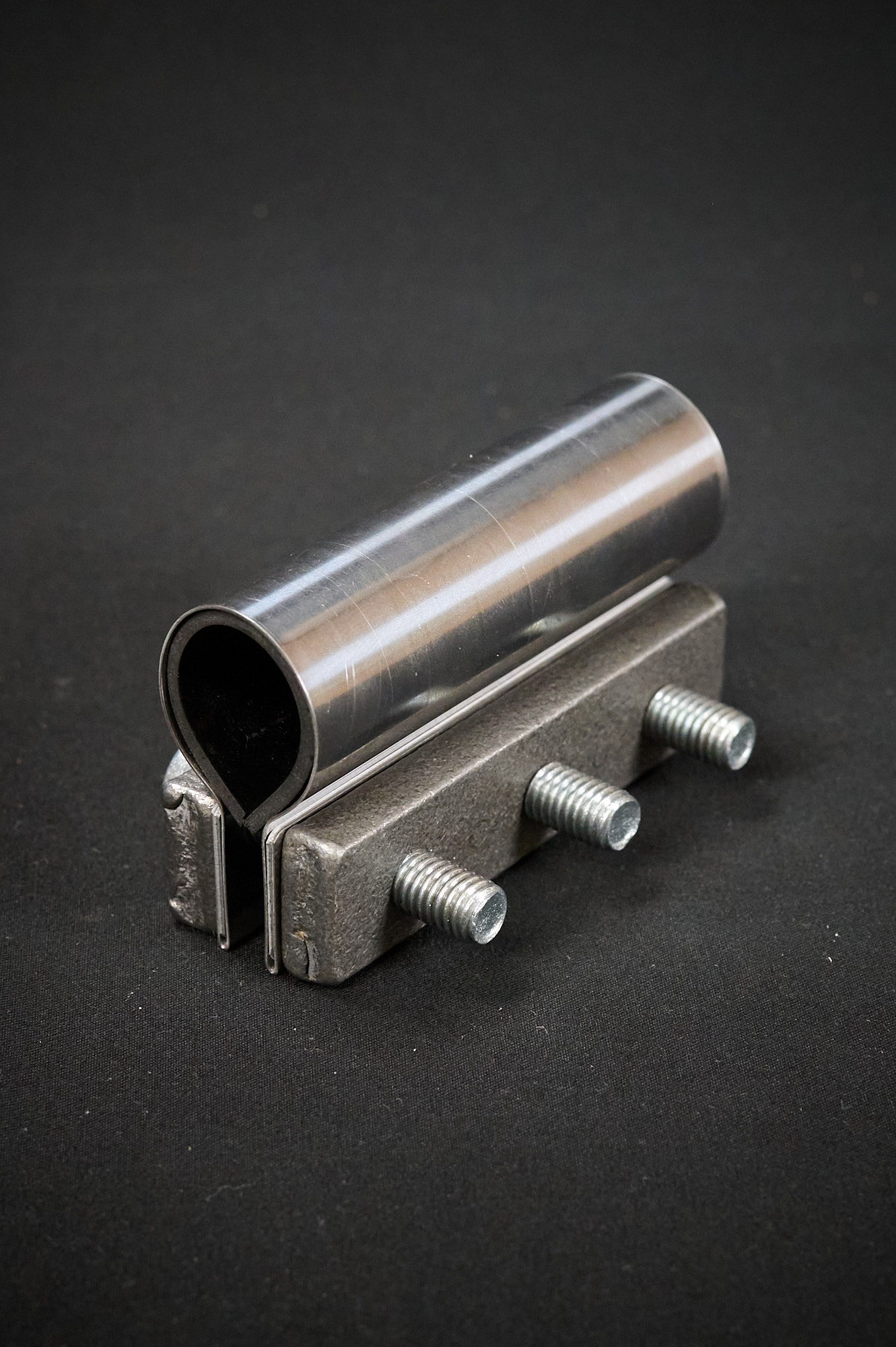

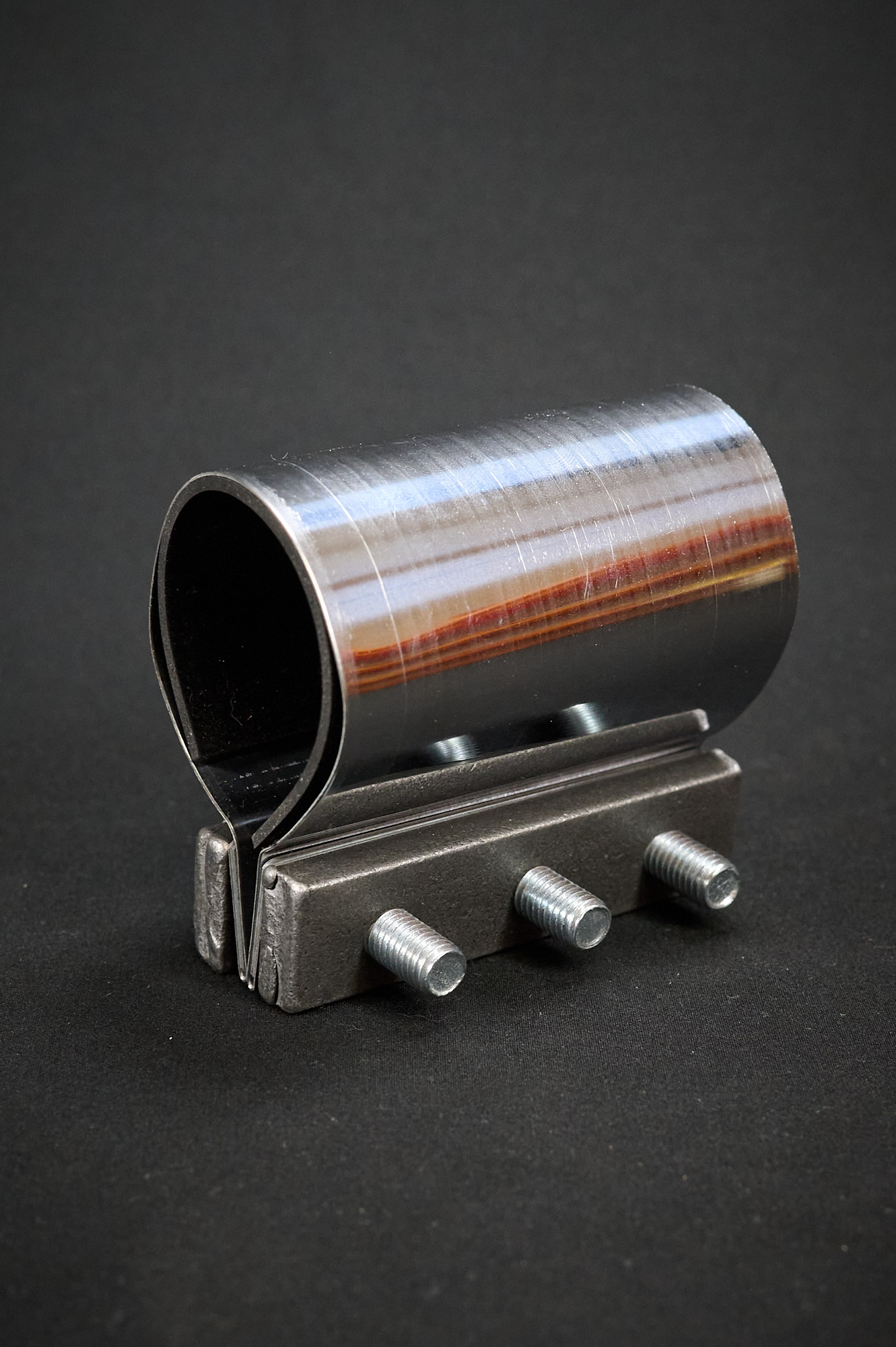

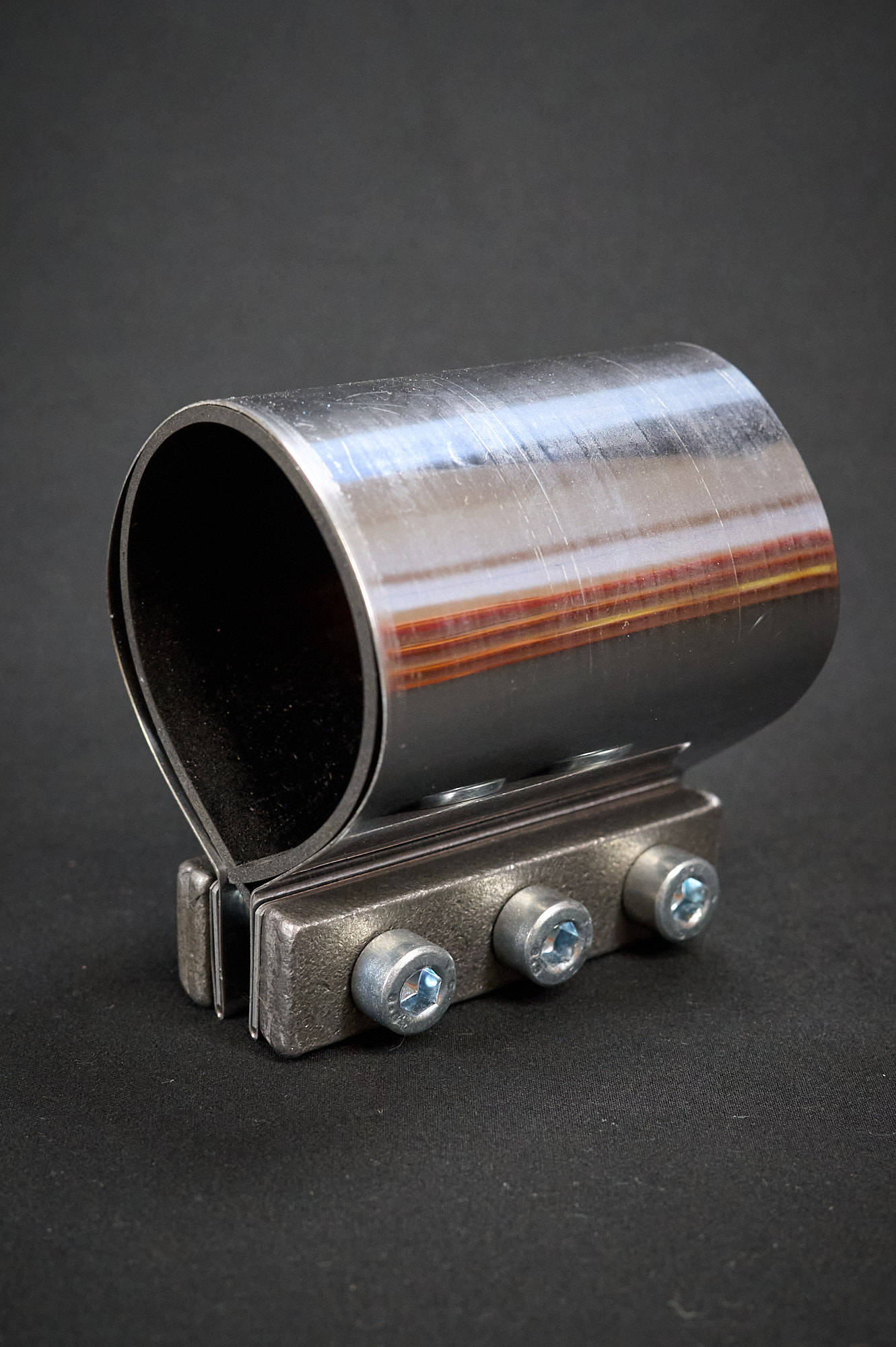

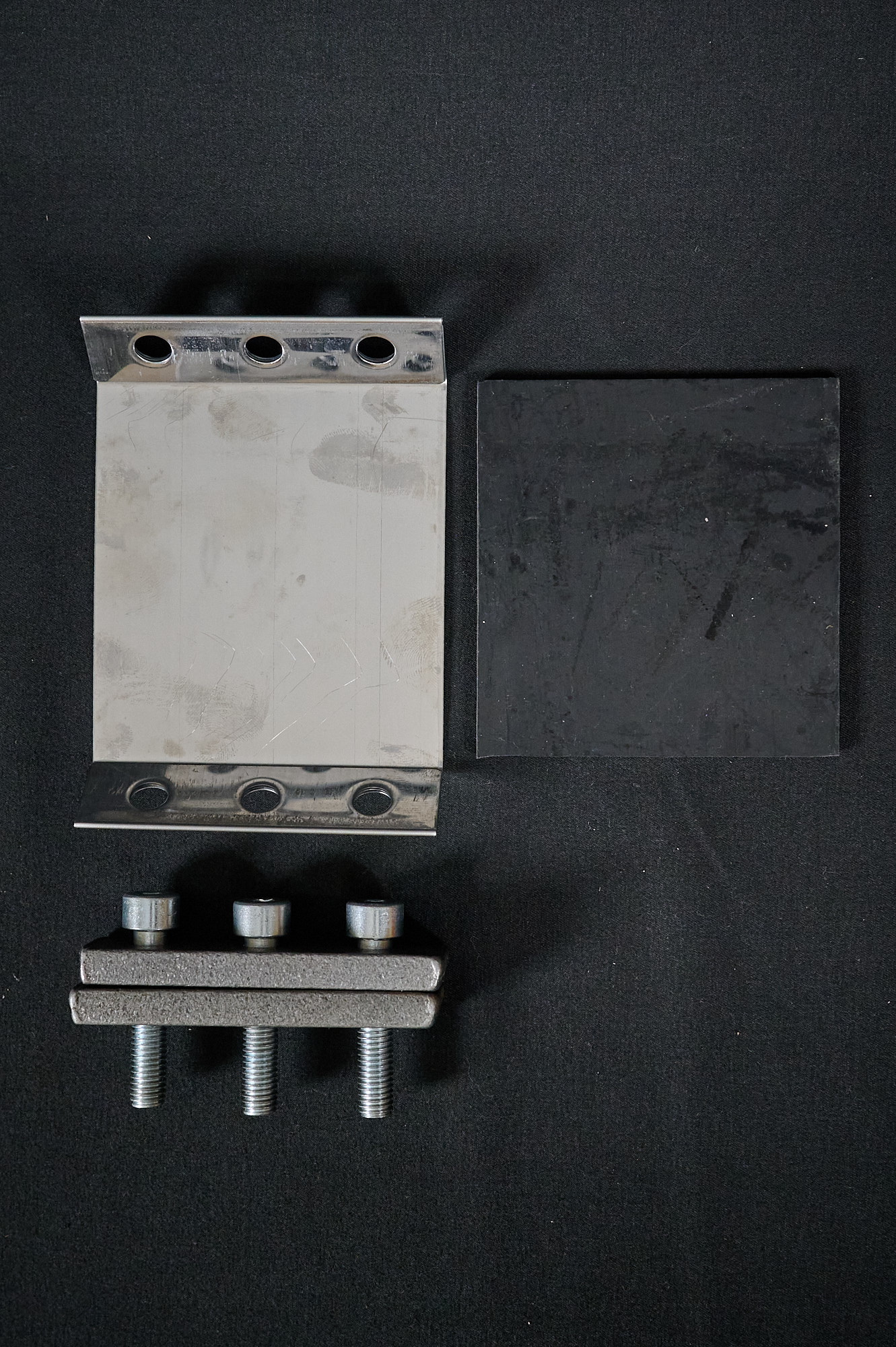

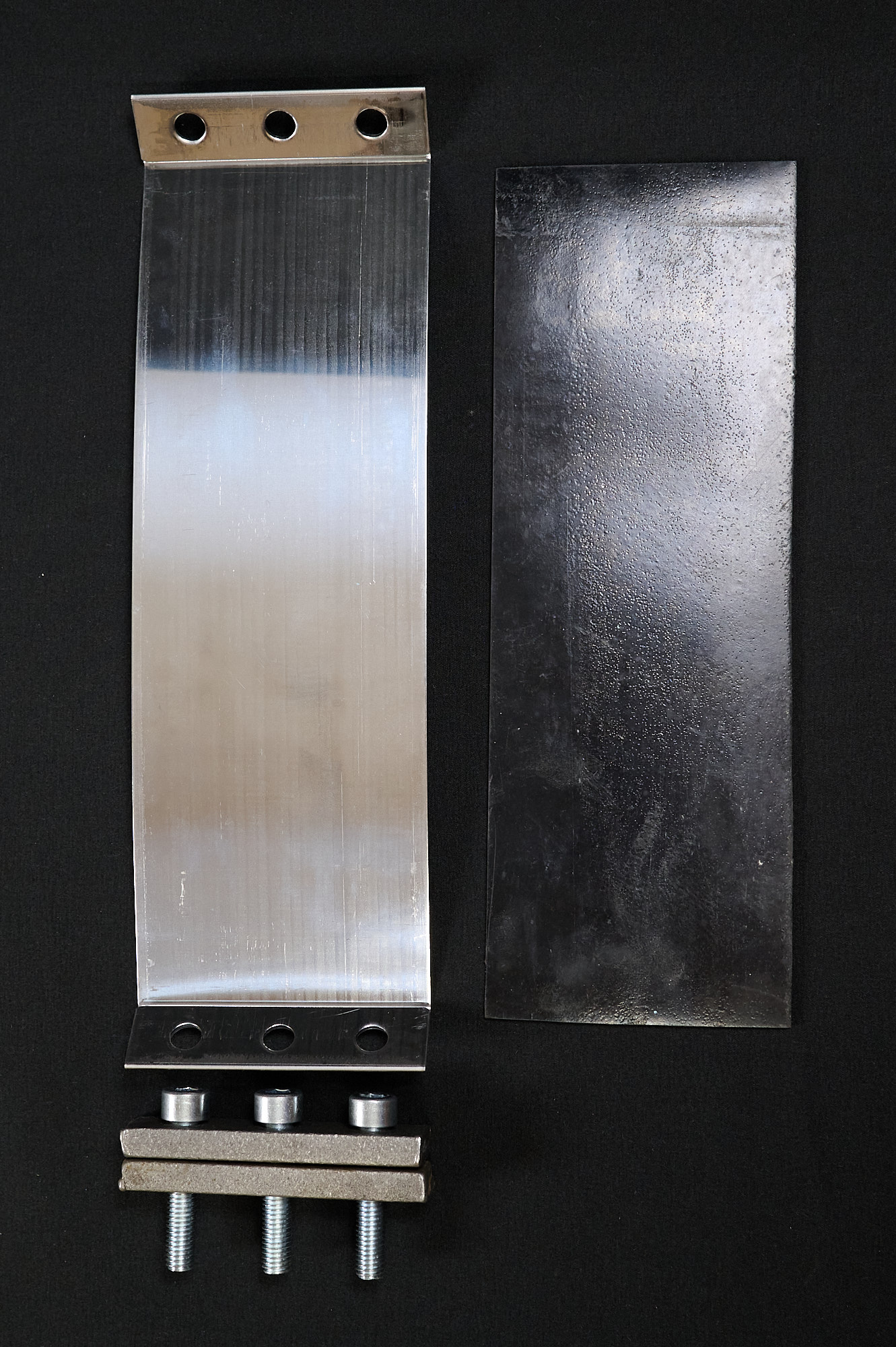

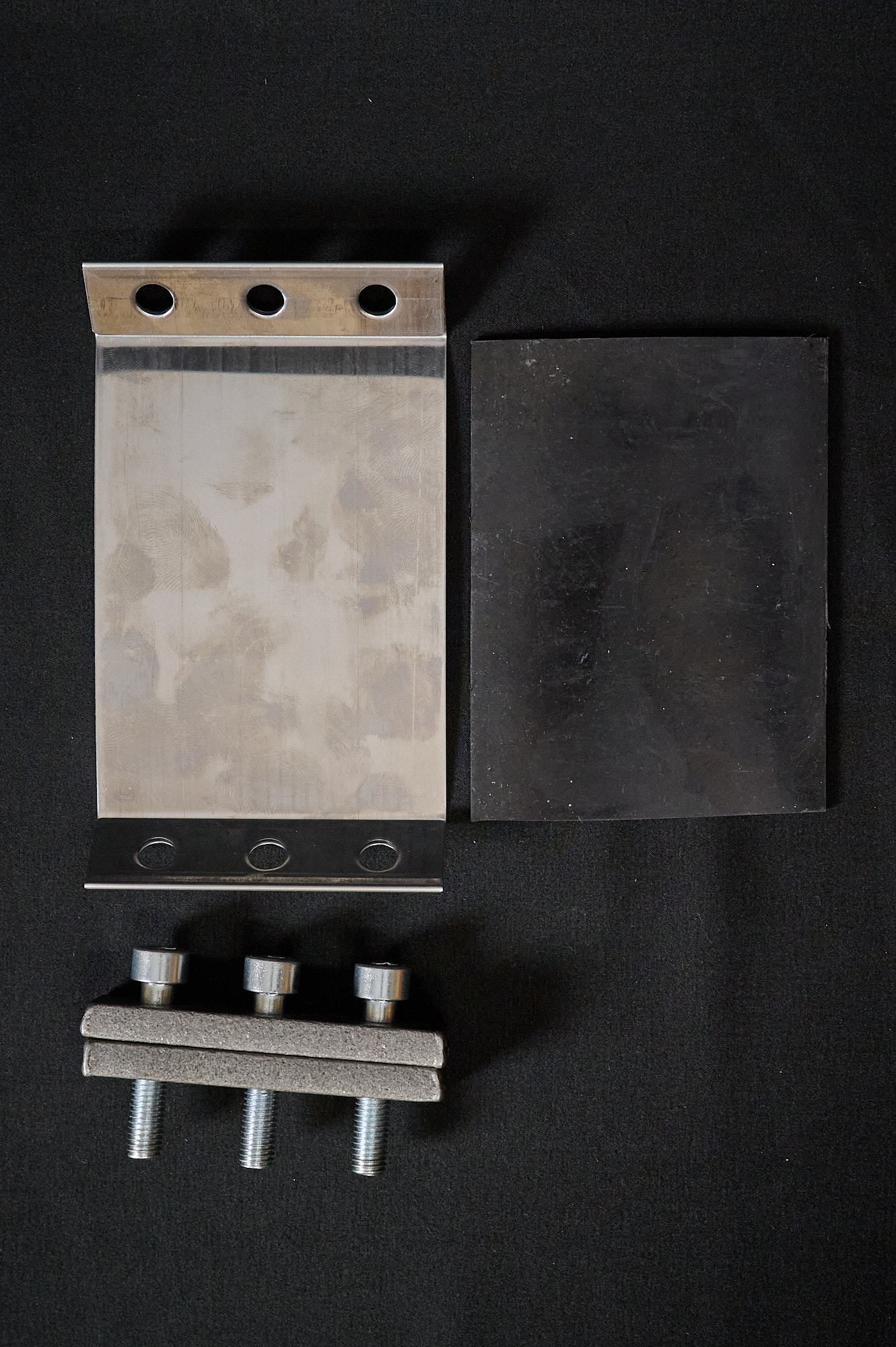

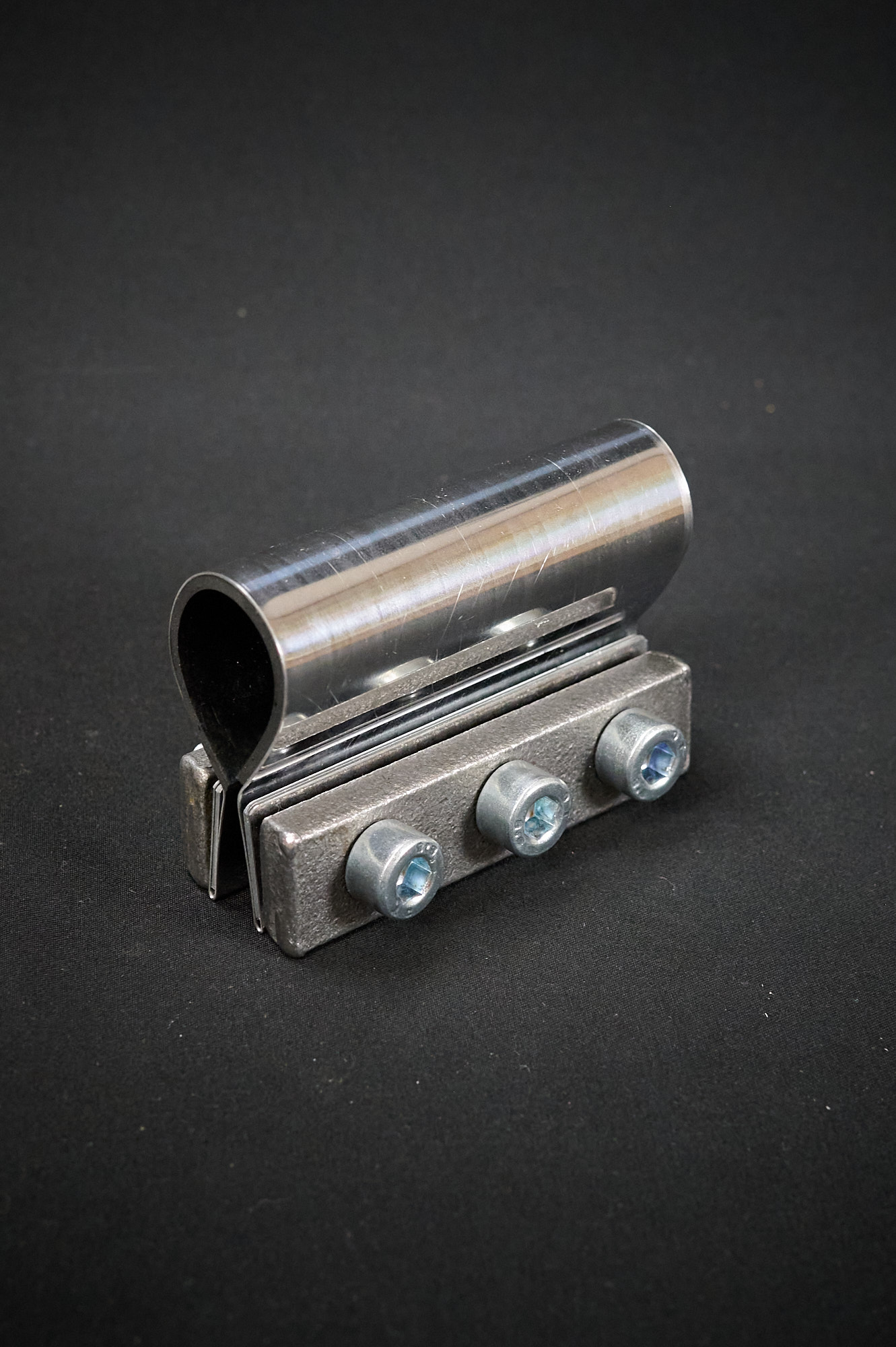

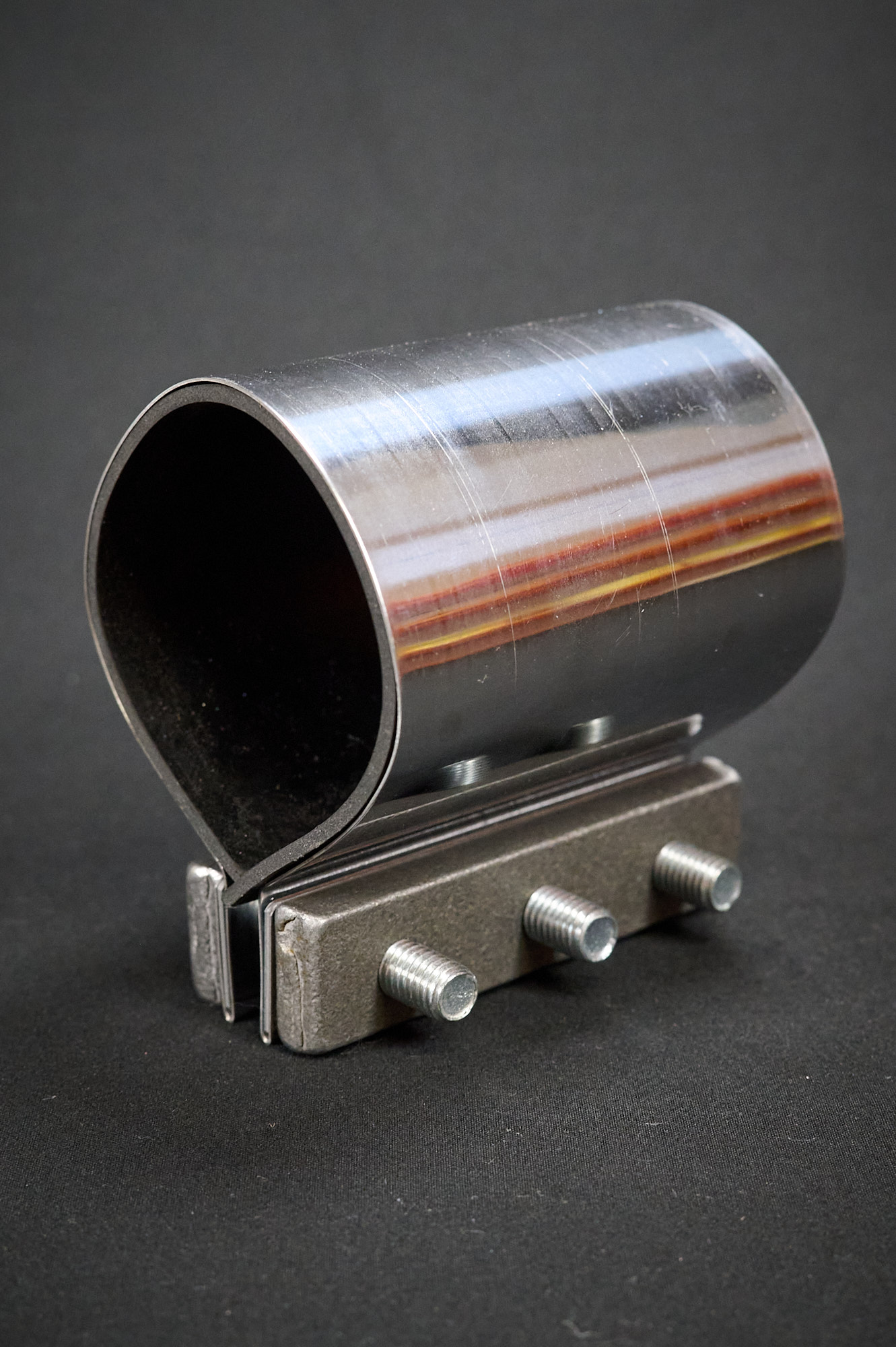

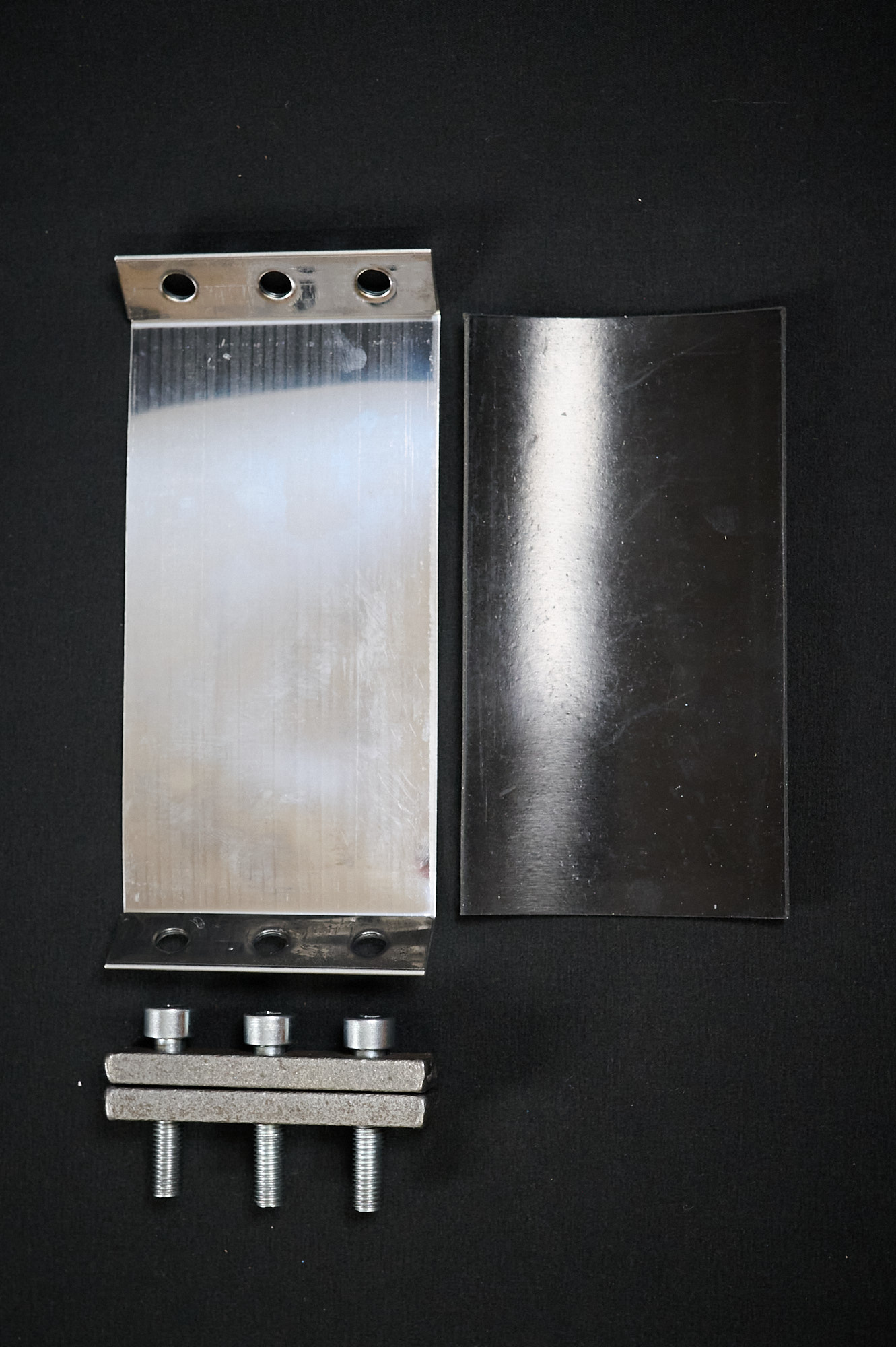

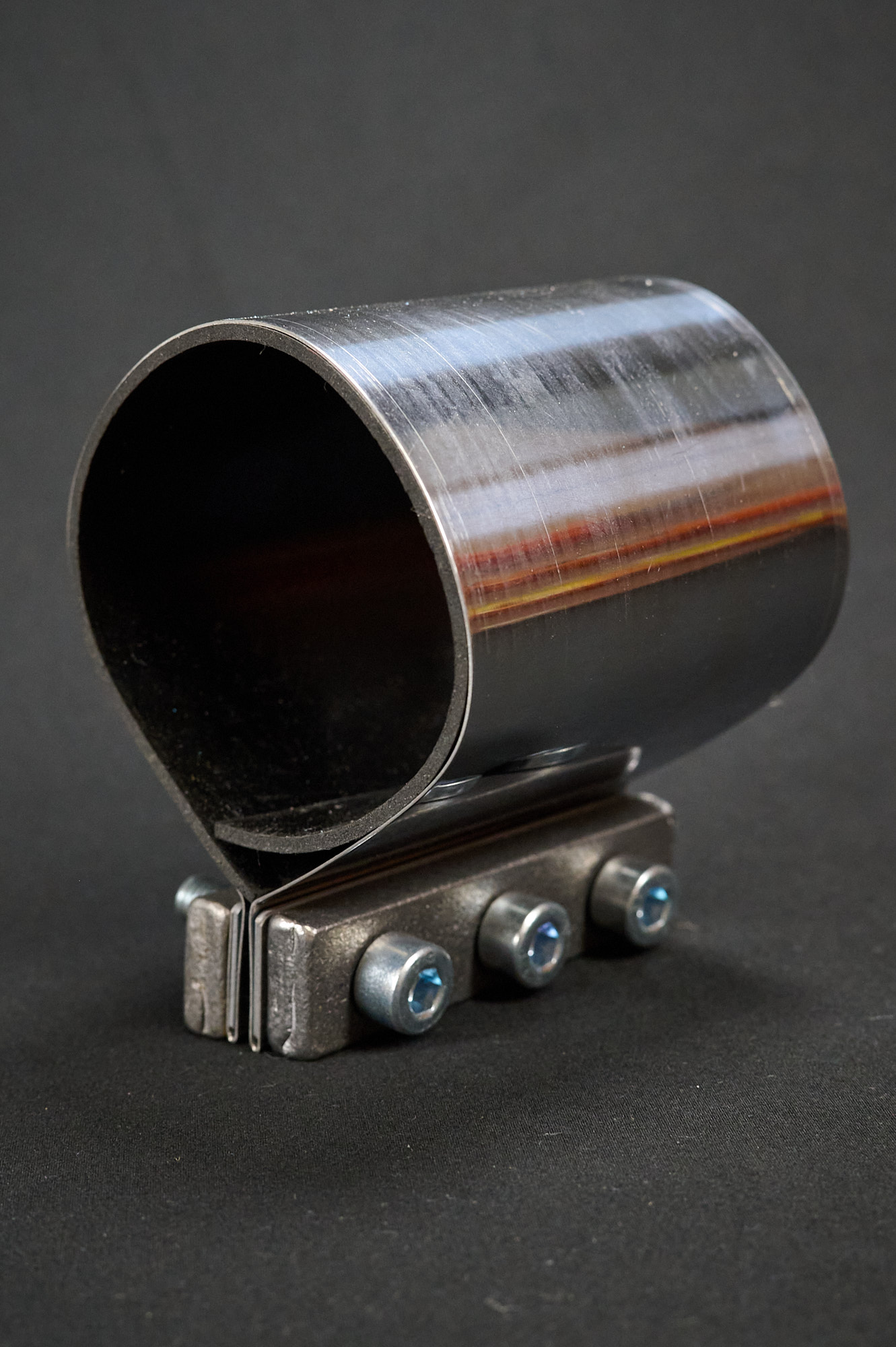

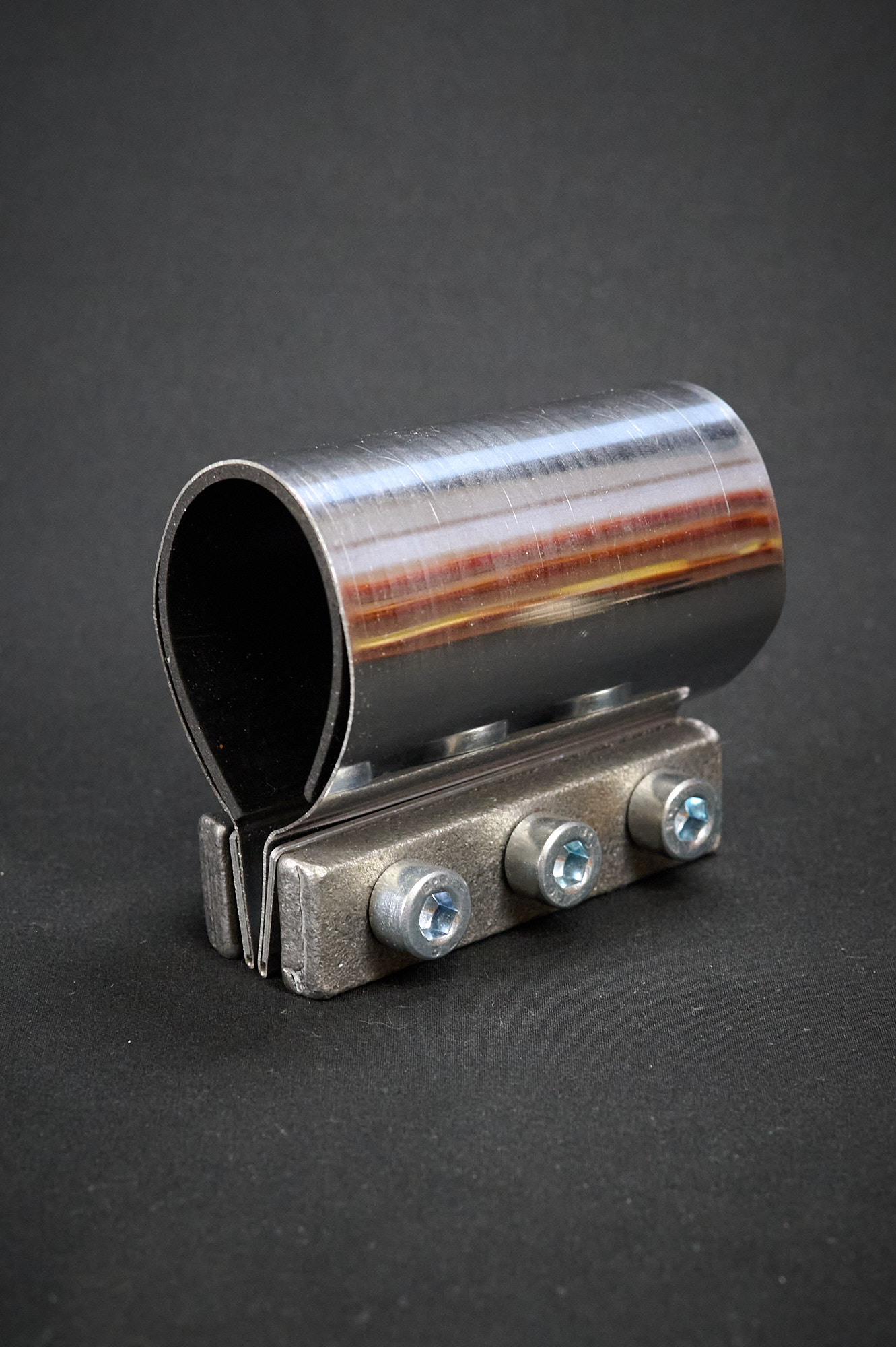

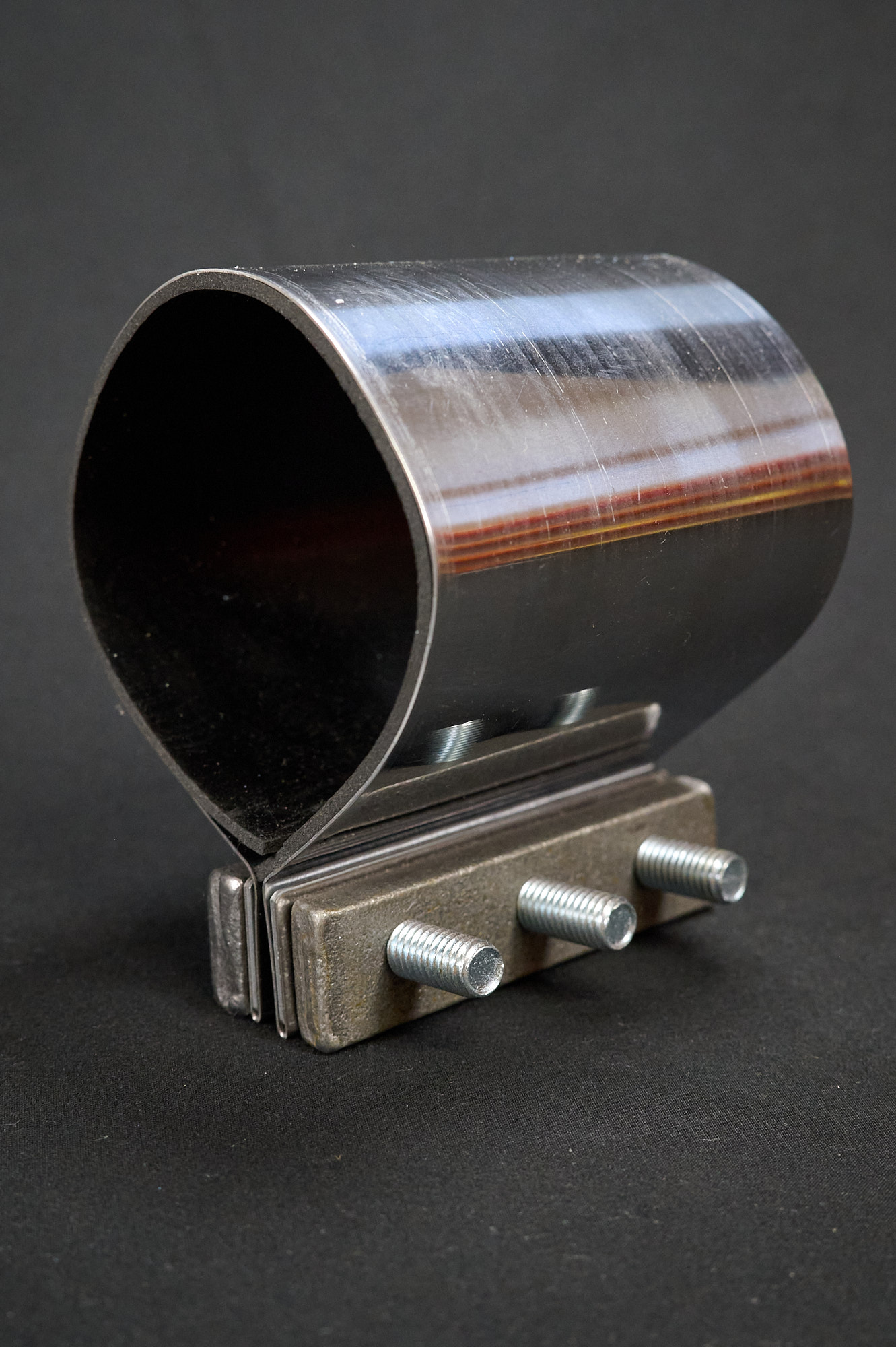

Корпус выполнен из нержавеющей ленты толщиной 0,5 мм: её без инструмента оборачивают вокруг трубы, а при сильной затяжке она не вытягивается, так что усилие болтов целиком идёт на обжатие. Течь перекрывает уплотнительная резинка, уложенная под корпус. Узел стягивается двумя губками толщиной 8 мм и тремя болтами М8 под шестигранник: в нижней губке нарезана резьба, верхняя имеет отверстия диаметром 8,5 мм.

Характеристики

ПараметрЗначение
Ширина корпуса80 мм
Материал и толщина корпусанержавеющая сталь, 0,5 мм
Губкитолщиной 8 мм, со смещёнными отверстиями
БолтыМ8 под шестигранник, три штуки
Уплотнительрезинка
Давление рабочее / испытательноедо 16 / до 35 атм, одинаково по всему ряду

Размеры

Размер½″¾″1″1¼″1½″2″2½″
Наружный диаметр трубы, мм20–2324–2732–3541–4446–5057–6174–78

Диапазоны соседних размеров не пересекаются, поэтому хомут подбирают по фактическому наружному диаметру, измеренному штангенциркулем, а не по условному проходу трубы.

Как подстроить под трубу

Отверстия в прижимных губках смещены от центра. Если развернуть губки к трубе стороной с меньшим расстоянием, хомут работает в верхней части своего диапазона, с большим — в нижней. Если труба всё равно тоньше, под резинку со стороны корпуса кладут полоски жести.

Преимущества

  • широкий корпус закрывает повреждение с запасом;
  • нержавеющий корпус не ржавеет и не тянется при затяжке;
  • толстые губки и три болта развивают большое усилие обжатия;
  • ремонт без сварки, резьбы и разборки трубопровода;
  • давление одинаково для всего размерного ряда.

Область применения

  • свищ или трещина на стальной трубе водопровода;
  • протечки в системах отопления;
  • временная заделка, пока участок не заменят в плановом порядке;
  • запас в машине сантехника, у управляющей компании и аварийной службы.

Как выбрать

Кроме диаметра, оцените длину и характер повреждения: дефект должен уместиться в середине корпуса, не доходя до краёв. Обжатие получается сильным, поэтому на сильно истончённой стенке надёжнее заменить участок.

Монтаж

Хомут сначала собирают и примеряют на целом участке рядом с повреждением: корпус оборачивают вокруг трубы, ровно укладывают резинку, совмещают губки с отверстиями и наживляют болты шестигранником. При окончательной затяжке губки должны сойтись вплотную или с зазором 1–2 мм; если они сходятся без усилия, обжатия не будет. Затем болты ослабляют и сдвигают хомут на дефект так, чтобы он оказался посередине корпуса, лучше под углом 90° к губкам. Болты затягивают по очереди, от умеренного усилия до максимального: сначала центральный, потом крайние.

Производитель — ООО «Катюша». Сделано в России.

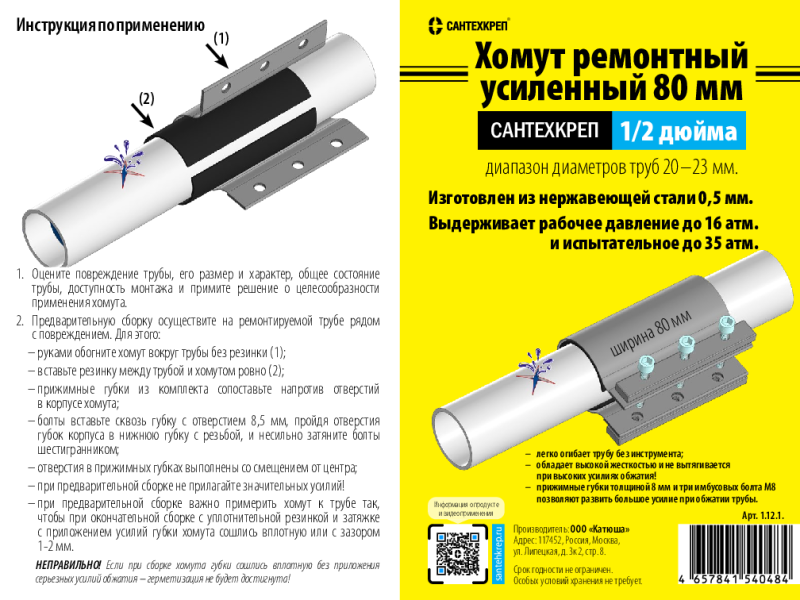

Инструкция по применению
