Монтажный профиль 2 м WM15 30x20x2 аналог Walraven BIS RapidRail

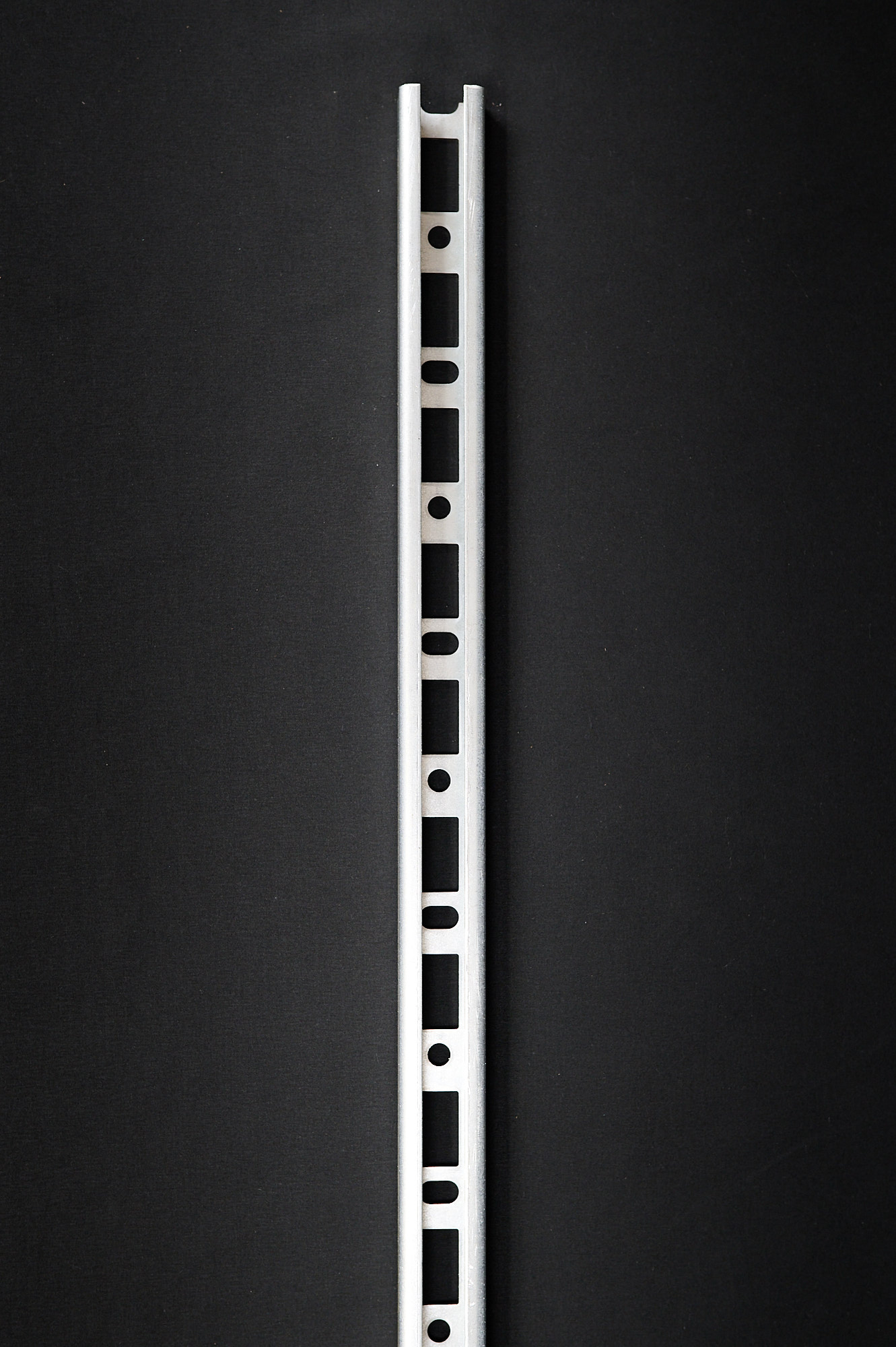

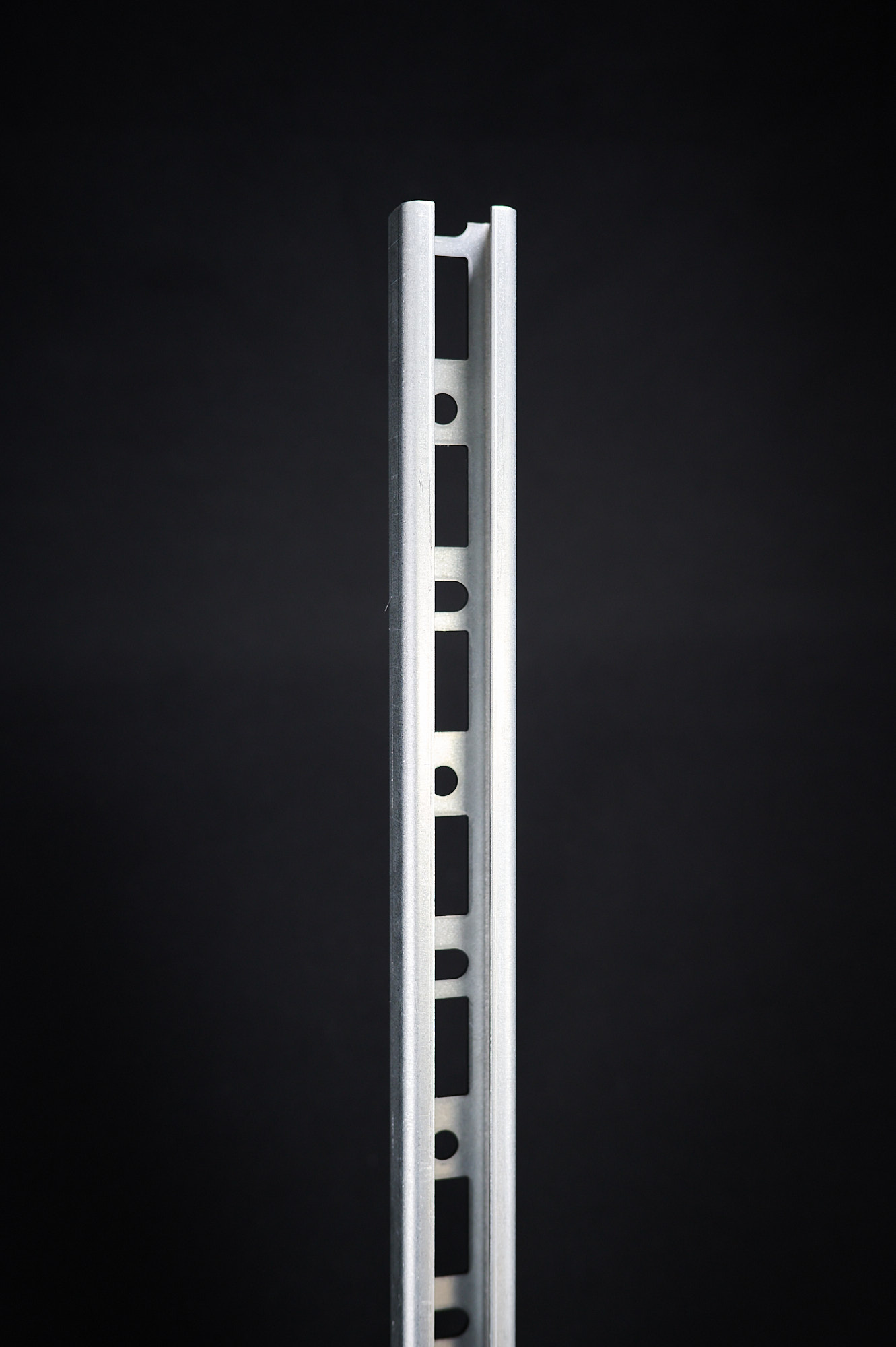

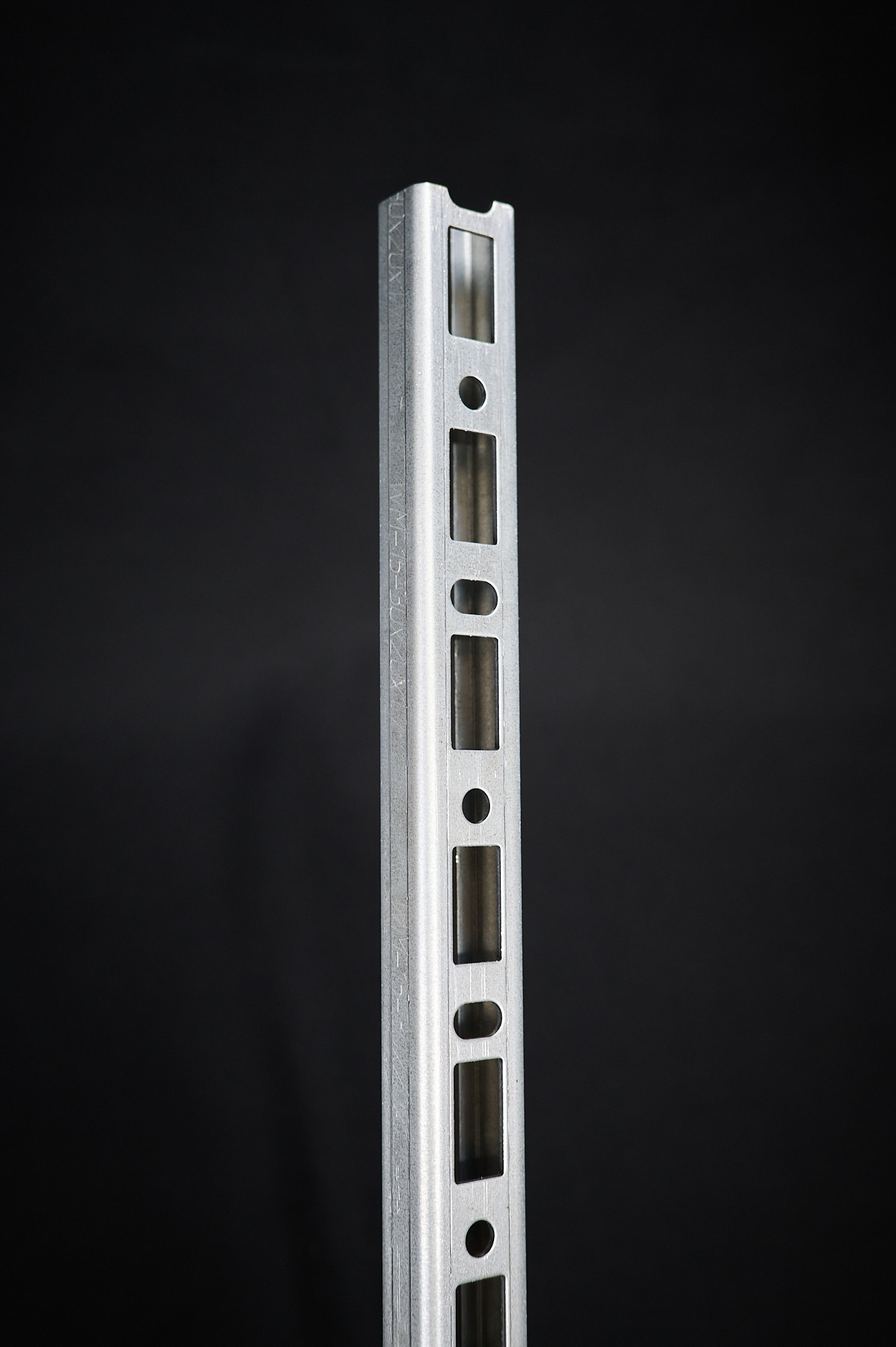

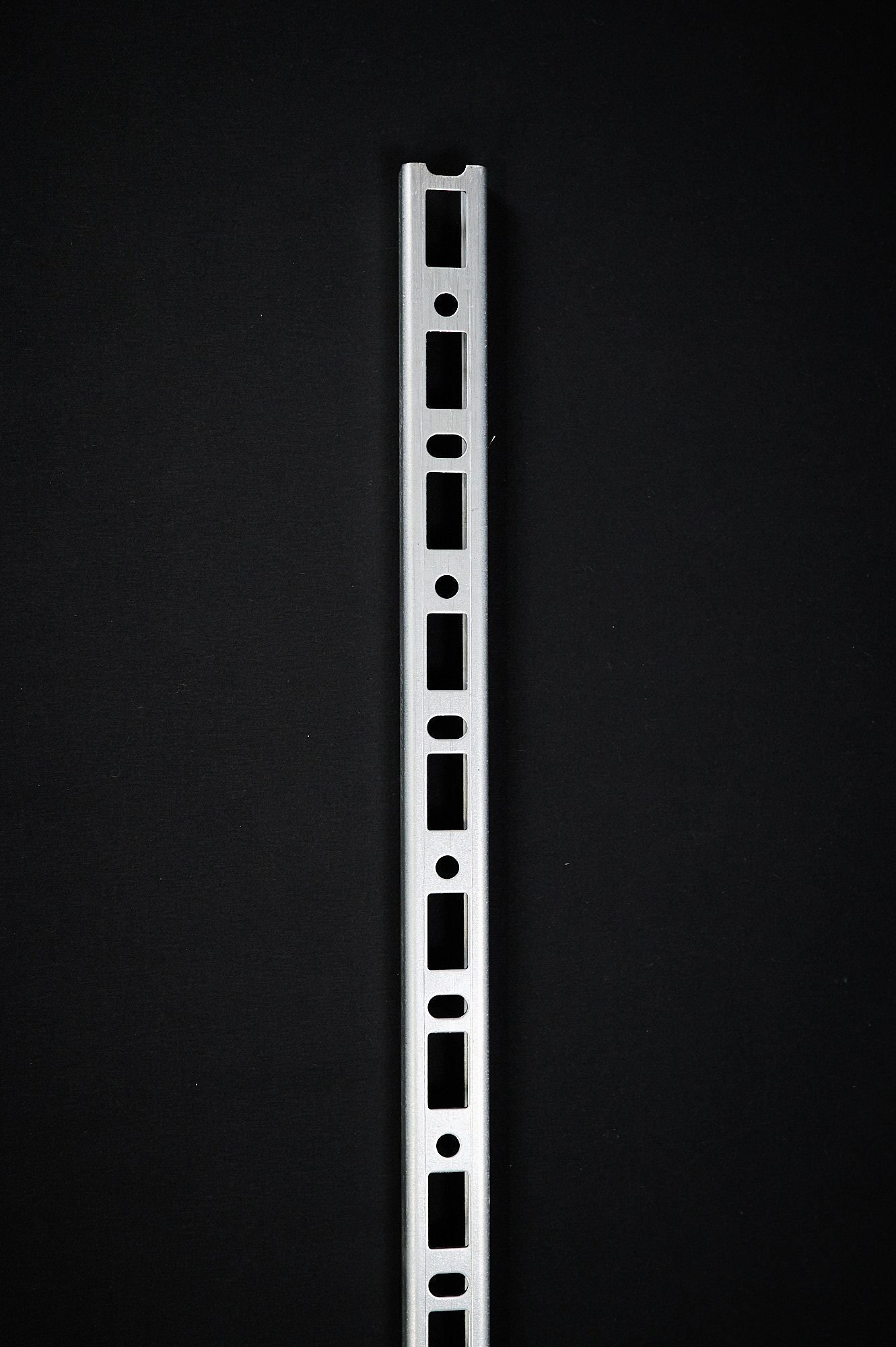

Монтажный профиль серии WM15 — С-образный перфорированный профиль 30 × 20 мм из стали толщиной 2 мм, длина 2 м. Его нарезают на части, из которых собирают консоли, траверсы, рамы и подвесы для трубопроводов, хомутов и кабельных трасс.

Выпускается в двух исполнениях: из оцинкованной стали и из нержавейки AISI 304, рассчитанной на сырые помещения.

Исполнение:

Монтажный профиль 2 м WM15 30x20x2 аналог Walraven BIS RapidRailАрт. 1.5.11.
Монтажный профиль 2 м WM15 30x20x2 аналог Walraven BIS RapidRail

Описание

Профиль поставляется отрезками по 2 м и режется по месту на части нужной длины. В паз С-профиля в любой точке заводятся канальные гайки М8 или М10, к ним на шпильках и болтах крепятся хомуты, кронштейны и другие элементы. Отверстия, пробитые вдоль всего профиля, упрощают разметку и крепление. Конструкция собирается на резьбовом крепеже, без сварки. По назначению профиль — аналог систем Walraven BIS RapidRail.

Характеристики

ПараметрЗначение
СерияWM15
Тип изделиямонтажный профиль
ФормаС-образная
Размер сечения30 × 20 × 2 мм
Длина2 м
Исполнениясталь с цинковым покрытием; нержавеющая сталь AISI 304
Отверстияперфорация вдоль всего профиля
Крепёж в пазуканальные гайки М8 и М10

Какое исполнение выбрать

  • оцинкованная сталь — для большинства внутренних помещений с обычной влажностью; цинковое покрытие защищает сталь от коррозии;
  • нержавеющая сталь AISI 304 — профиль без покрытия, устойчивый к влаге и конденсату; его ставят в сырых подвалах и там, где цинк быстро разрушается.

Преимущества

  • режется на отрезки любой длины — удобно для нестандартных узлов;
  • канальные гайки ставятся в паз в любой точке, положение хомутов легко подстроить;
  • монтаж без сварки и сложной доработки;
  • работает в одной системе с канальными гайками и консолями серии WM15.

Область применения

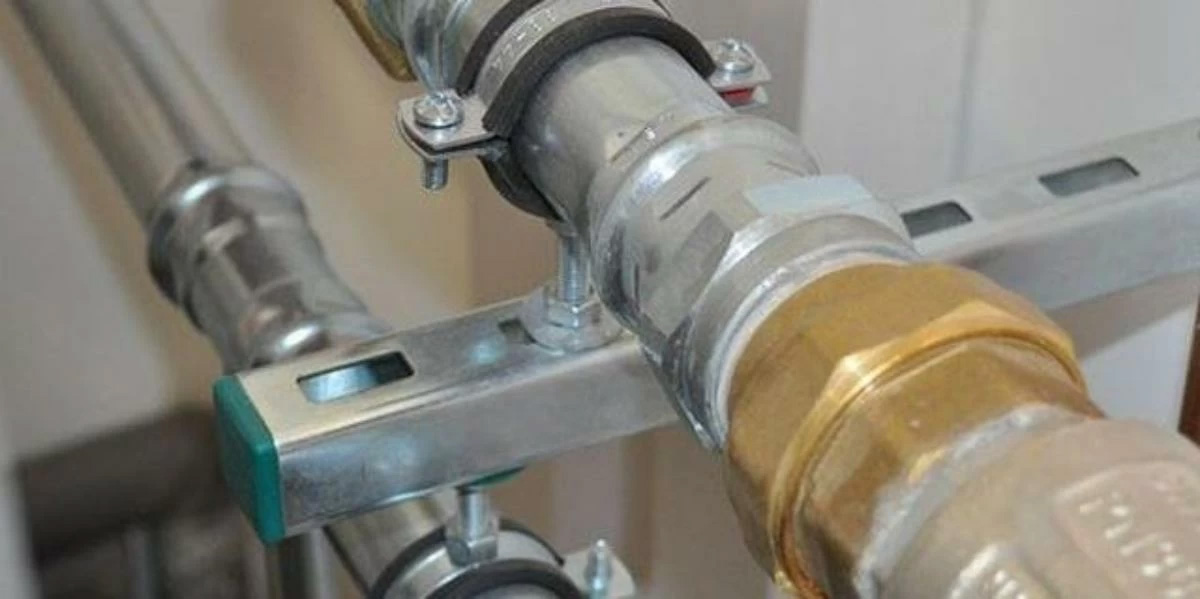

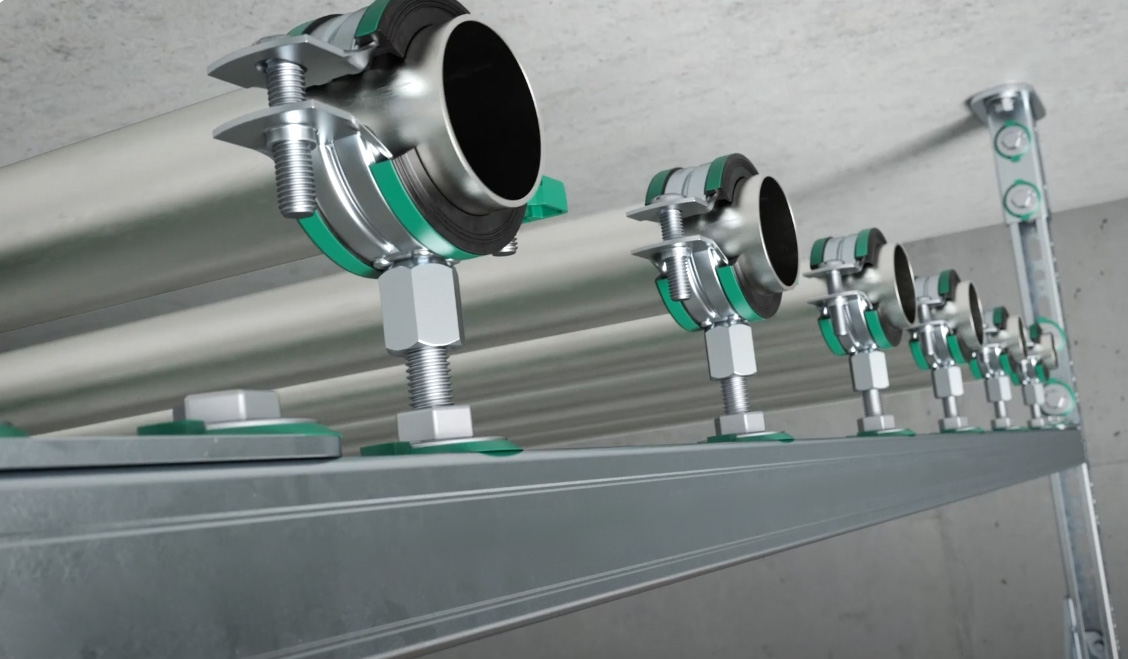

  • трубопроводы горячей и холодной воды, системы отопления;
  • потолочные подвесы;
  • трассы кабелей;

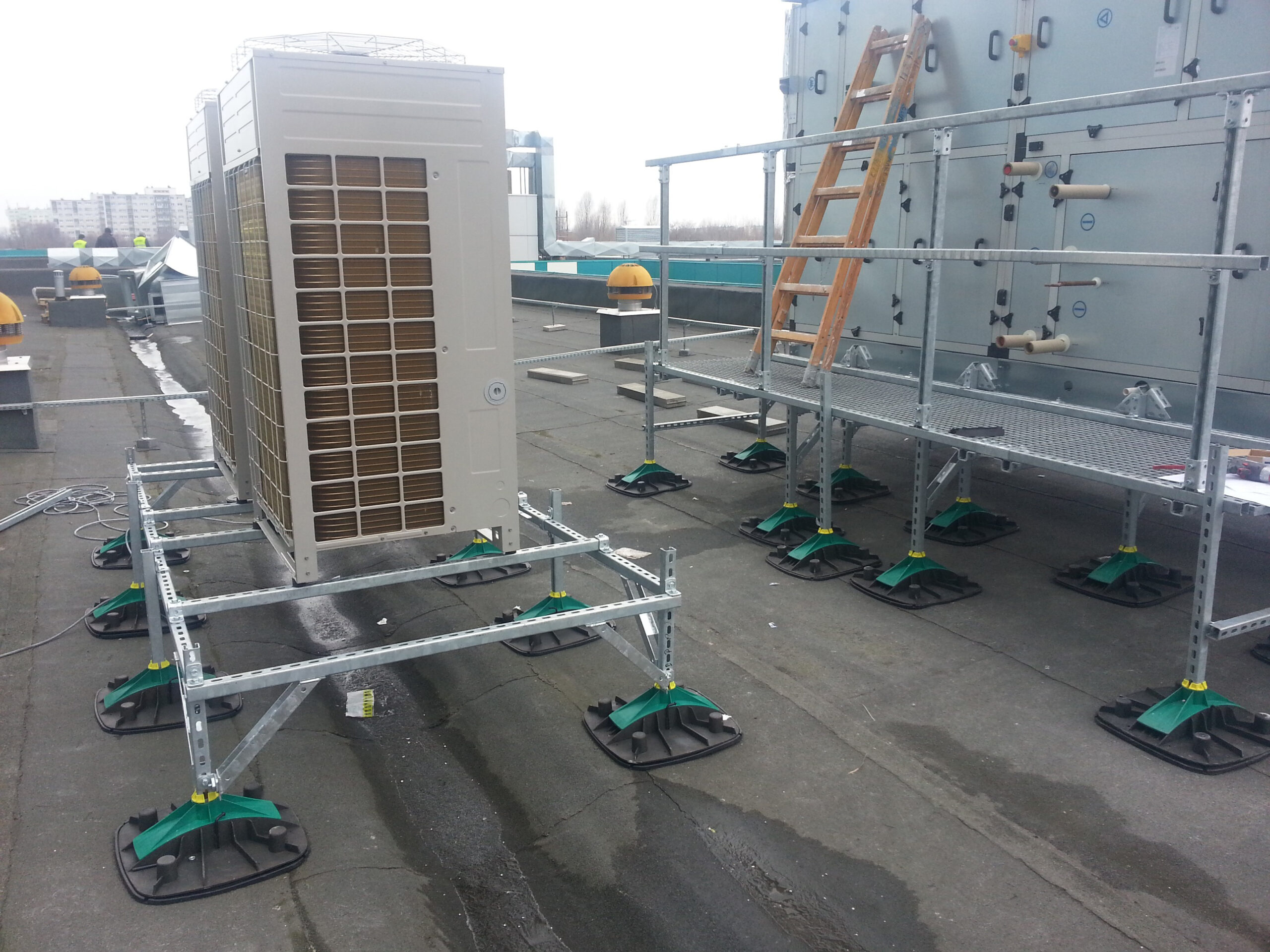

  • рамы и опоры под оборудование;

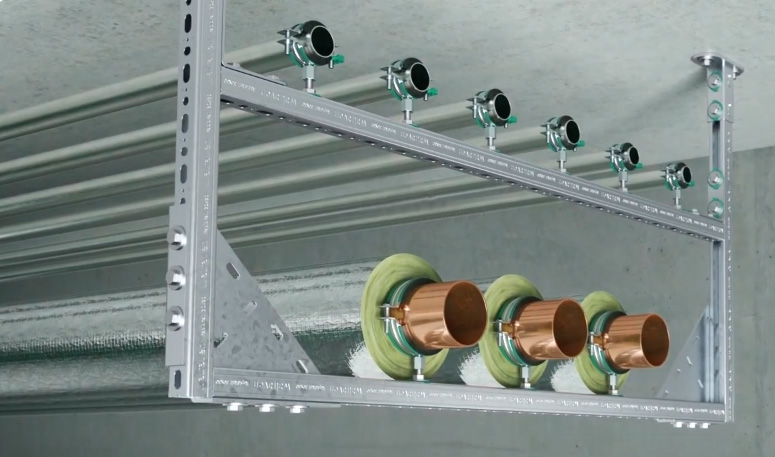

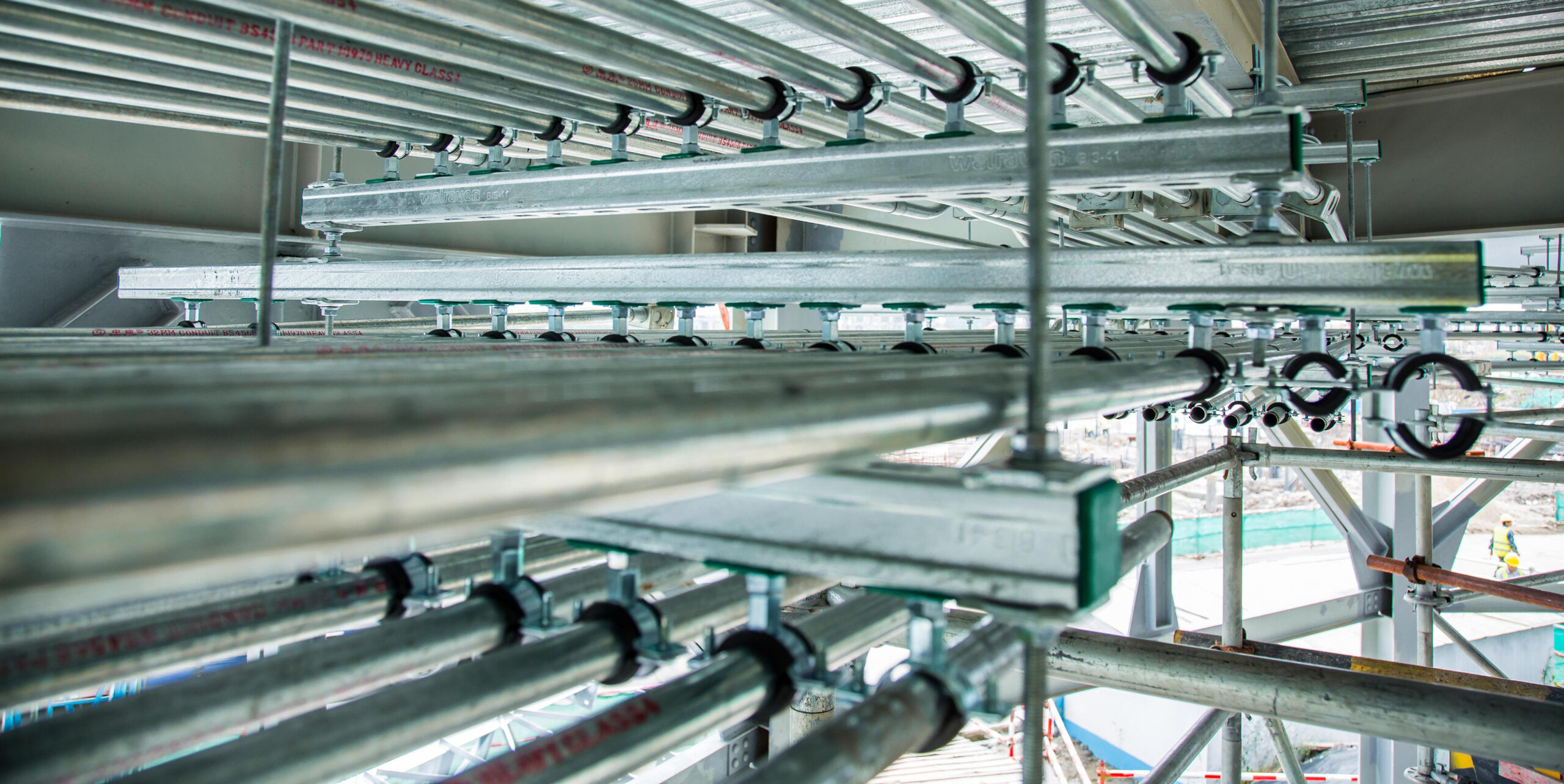

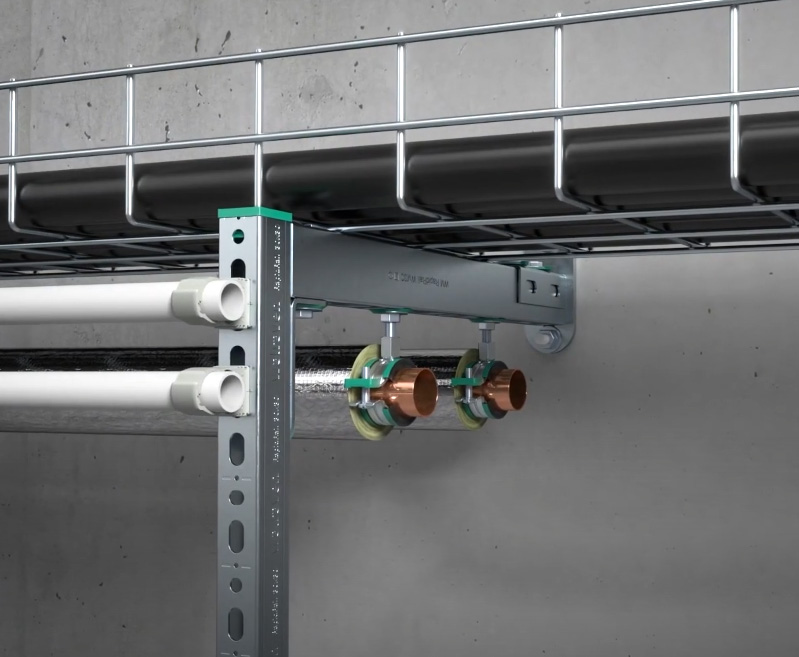

  • траверсы для нескольких параллельных трубопроводов.

Профиль подходит для объектов жилого, коммерческого и технического назначения.

Профиль или готовая консоль

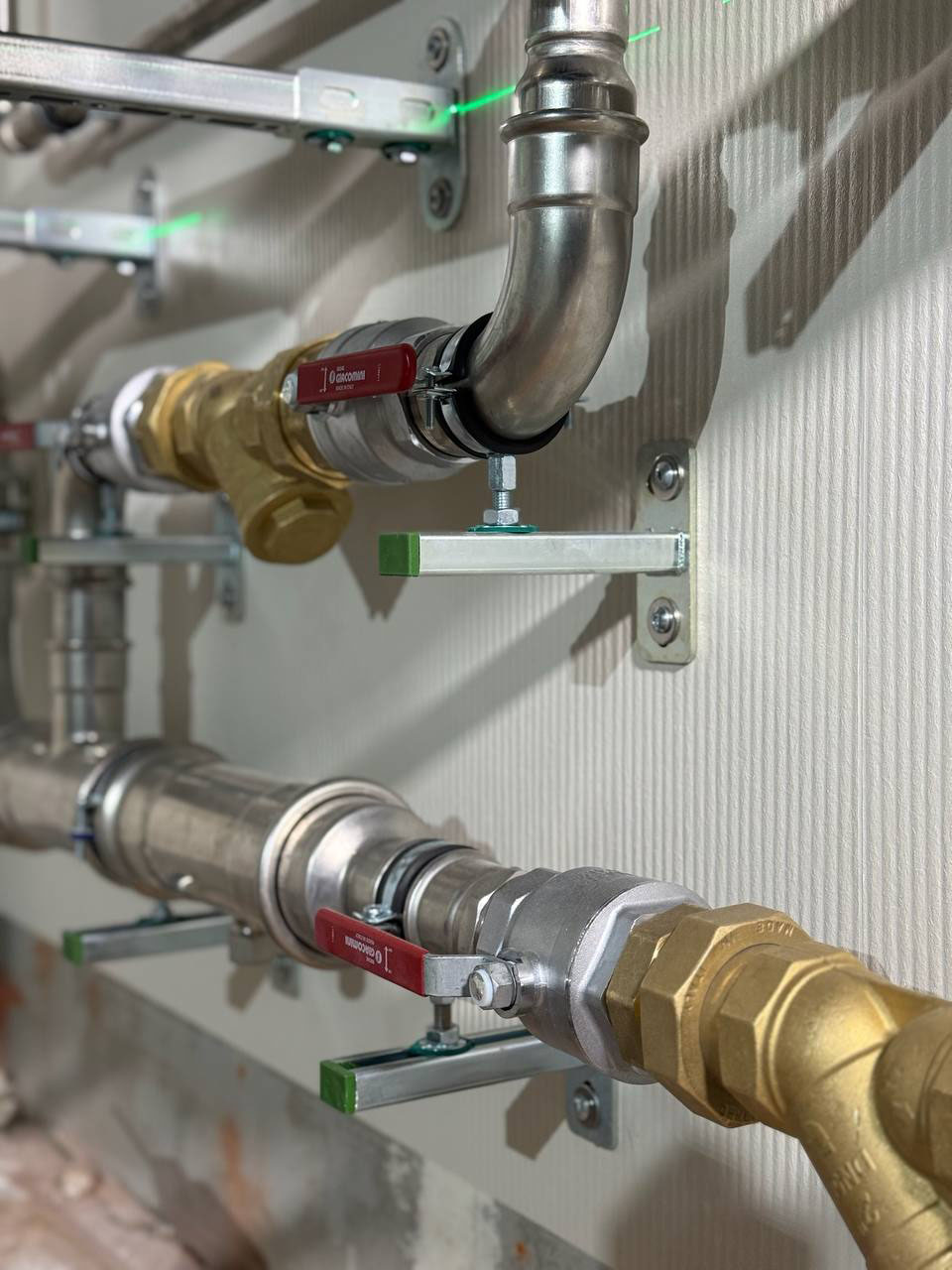

Для типового выноса трубы от стены проще взять готовую консоль WM15 длиной от 200 до 600 мм. Профиль 2 м нужен, когда требуется нестандартная длина, траверса между двумя опорами, рама или подвес к потолку.

Монтаж

Резать профиль можно болгаркой либо ножовкой по металлу, после резки торцы очищают от заусенцев. Срезы оцинкованного профиля желательно покрыть цинкосодержащей краской; нержавеющему исполнению это не требуется. Отрезки крепят к основанию анкерами под материал стены или перекрытия либо собирают траверсу на готовых консолях. Допустимая нагрузка зависит от схемы монтажа, длины пролёта, основания и крепежа, поэтому под тяжёлые трубопроводы узел подбирают с запасом.
