Арт: 6.9.3.

Диэлектрическая вставка гайка-штуцер

Вставка гайка-штуцер изолирует газовый прибор от газопровода и одновременно согласует резьбы: с одной стороны у неё гайка с внутренней резьбой, с другой — штуцер с наружной. Выпускается размеров 1/2″ и 3/4″.

Её ставят между газовым краном и гибкой подводкой, когда на выходе крана наружная резьба.

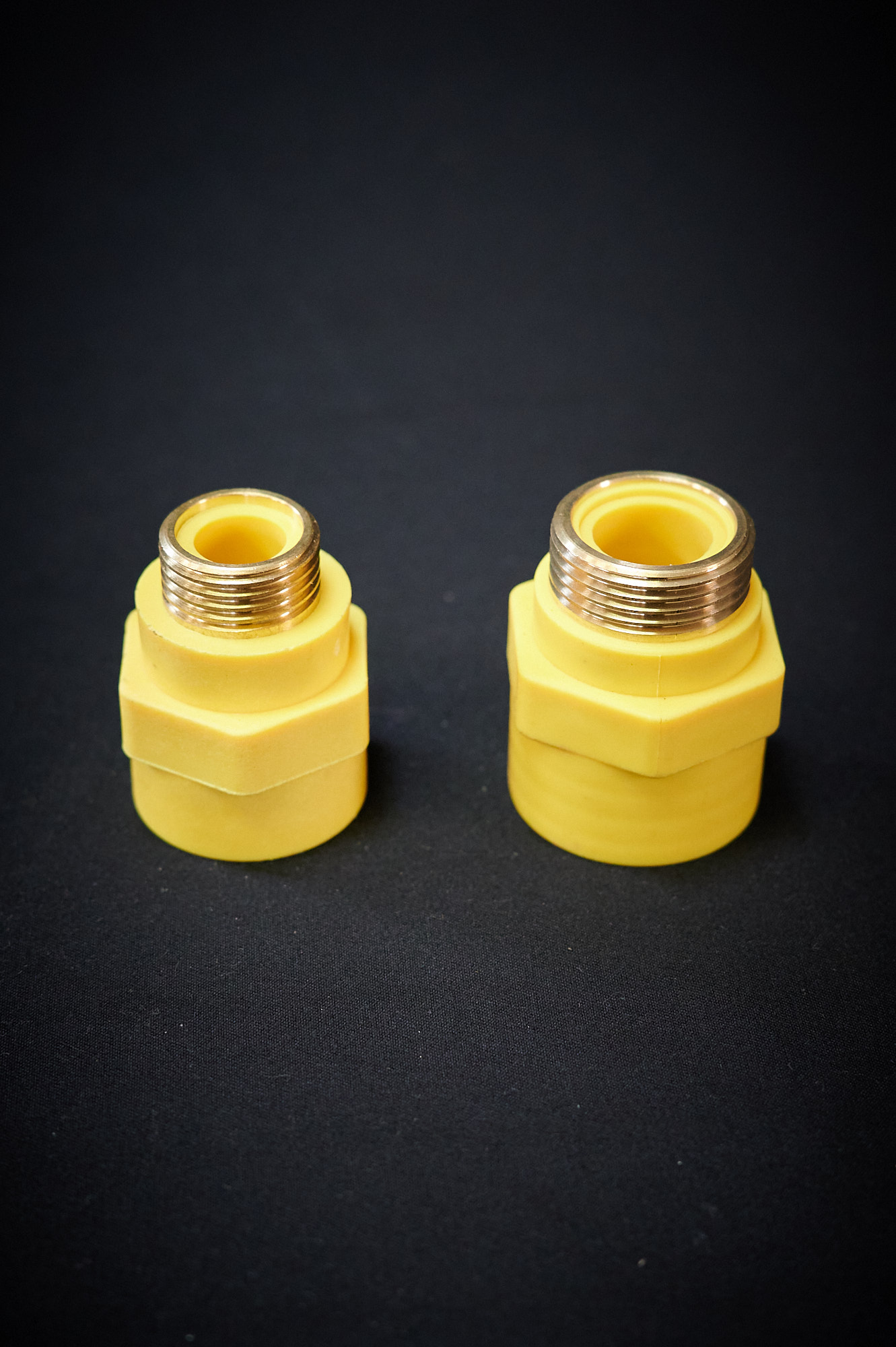

Изделие выпускается в следующих вариациях:

Диэлектрическая вставка 1/2″ гайка-штуцер
Арт. 6.9.3.
Диэлектрическая вставка 1/2″ гайка-штуцер
Диэлектрическая вставка 3/4″ гайка-штуцер
Арт. 6.9.4.
Диэлектрическая вставка 3/4″ гайка-штуцер

Описание

От чего защищает

Газовая труба, кран, подводка и прибор соединены металлом в одну цепь. Если на корпусе плиты или котла из-за неисправности появится напряжение, ток пойдёт по этой цепи; по газопроводу встречаются и блуждающие токи. Вставка с диэлектриком внутри разрывает цепь: газ проходит, ток — нет. Это бережёт сильфонную подводку с её тонкой стенкой и снижает риск искры на резьбе.

Исполнения

РезьбаСторона кранаСторона подводки
1/2″гайка (внутренняя резьба)штуцер (наружная резьба)
3/4″гайка (внутренняя резьба)штуцер (наружная резьба)

Подбор к крану

Посмотрите на выход газового крана. Если резьба там наружная, подойдёт гайка-штуцер: гайка вставки наворачивается на кран, а накидная гайка подводки — на штуцер вставки. Внутренняя резьба на кране требует исполнения штуцер-штуцер. Размер вставки берут по резьбе крана — 1/2″ или 3/4″.

Монтаж

Вставку устанавливают специалисты газовой службы при подключении или замене подводки. Резьбу уплотняют материалами, допущенными для газа, а кран при затяжке удерживают вторым ключом. Готовые соединения проверяют на герметичность.

Заземление электроприбора вставка не заменяет: это разные меры защиты, и одна не отменяет другую.

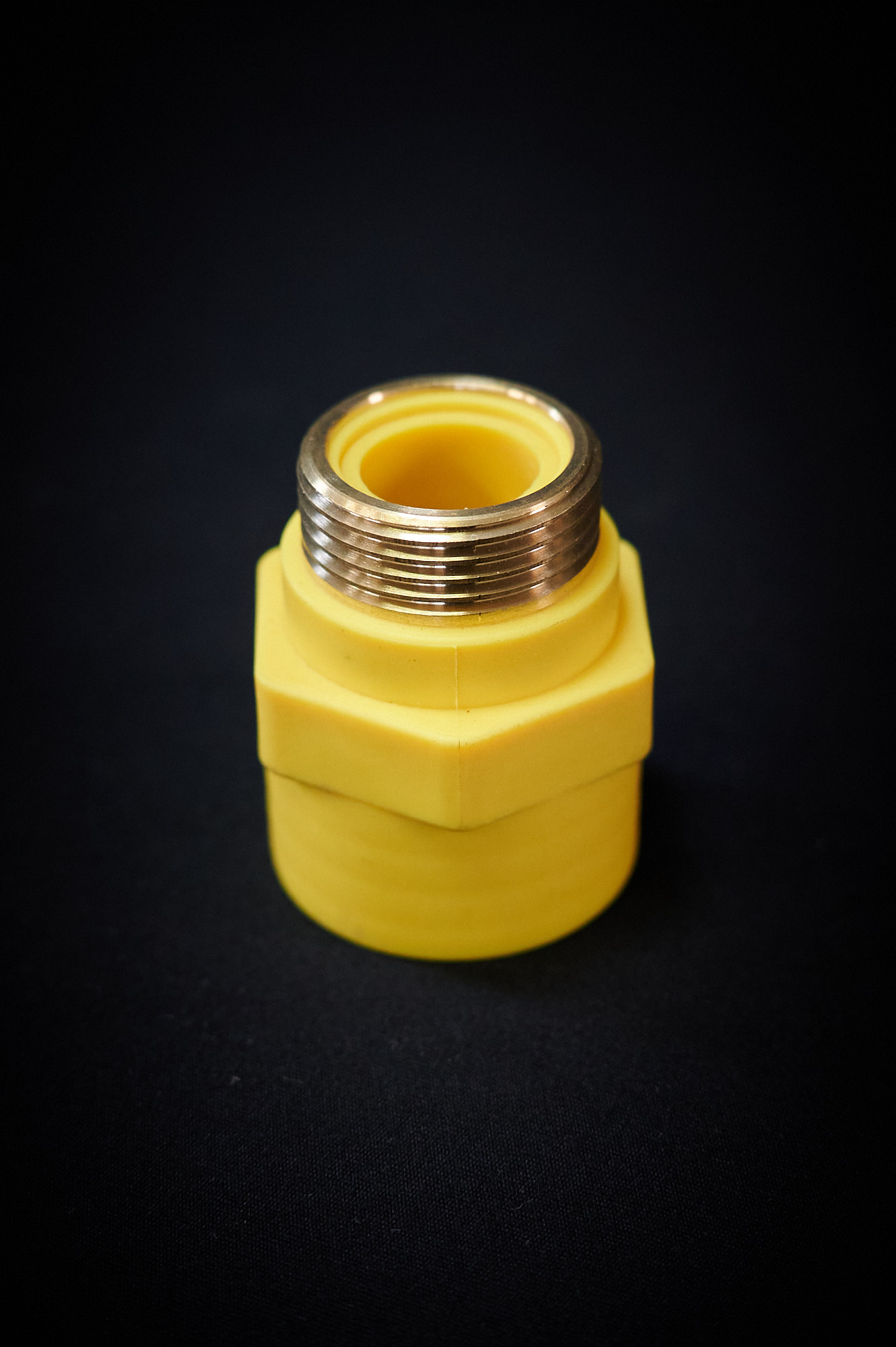

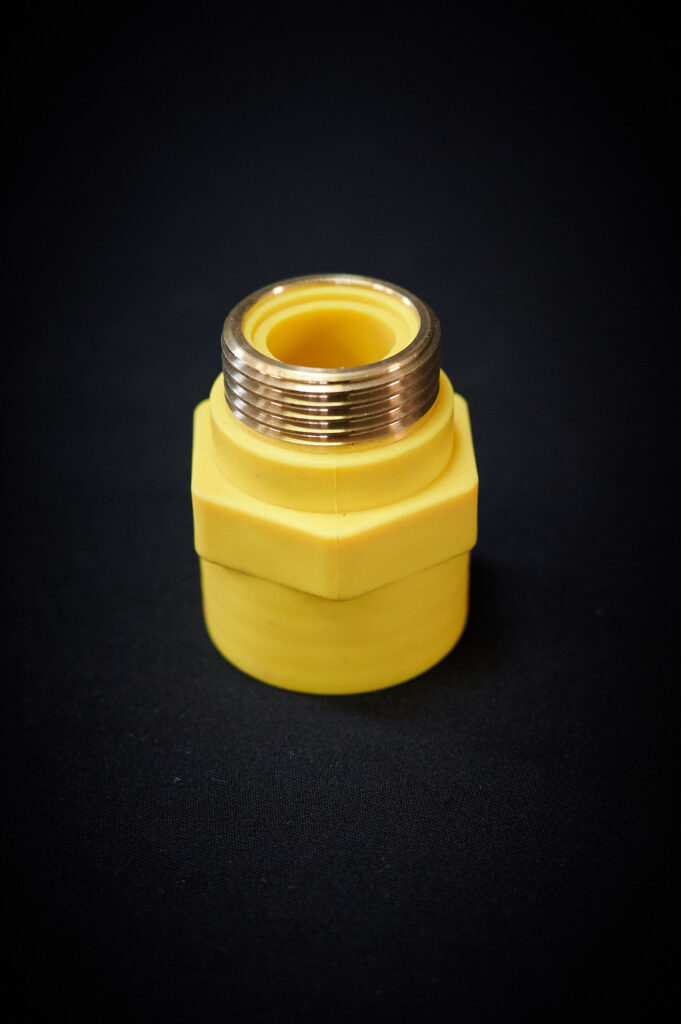

Фотографии
