Арт: 1.6.2.

Дюбель крюк одинарный 16-25*70 мм

Дюбель-крюк одинарный держит одну трубу водопровода или отопления на стене или потолке. Распорную часть вставляют в просверленное отверстие, а трубу заводят в крюк-полуохват — хомут и отдельный дюбель не нужны.

По названию изделие рассчитано на трубы от 16 до 25 мм, полуохват на чертеже выполнен под Ø 25 мм. Общая длина — 70 мм, из них 60 мм приходится на распорную часть диаметром 10 мм. Ширина по крюку — 34 мм.

Исполнение:

Дюбель крюк одинарный 16-25*70 ммАрт. 1.6.2.
Дюбель крюк одинарный 16-25*70 мм

Описание

Без опор труба провисает, дрожит при открытии кранов и гуляет от теплового расширения, а соединения получают лишнюю нагрузку. Дюбель-крюк закрепляет одиночную трубу небольшого диаметра одной деталью.

Размеры по чертежу

ПараметрЗначение
Диапазон труб по названию16–25 мм
Полуохватрассчитан на Ø 25 мм
Длина изделия70 мм
Распорная часть60 мм в длину, 10 мм в диаметре
Крюк в ширину34 мм

Для каких труб

Металлопластик, полипропилен, сшитый полиэтилен в разводке воды и отопления. Для двух труб рядом, например подачи и обратки, удобнее двойной дюбель-крюк.

Как установить

  1. Разметьте точки крепления по линии трубы.
  2. Просверлите отверстие 10 мм глубиной не меньше 60 мм, с запасом на пыль.
  3. Выдуйте пыль и вставьте дюбель до упора, при необходимости подбивая молотком.
  4. Разверните крюк к трубе и заведите её в полуохват.

Шаг и основание

Пластиковые трубы, особенно на горячей воде, крепят чаще металлических; у поворотов и арматуры добавляют опору. Распорный дюбель рассчитан на бетон и полнотелый кирпич — в пустотелых блоках и гипсокартоне он держит хуже.

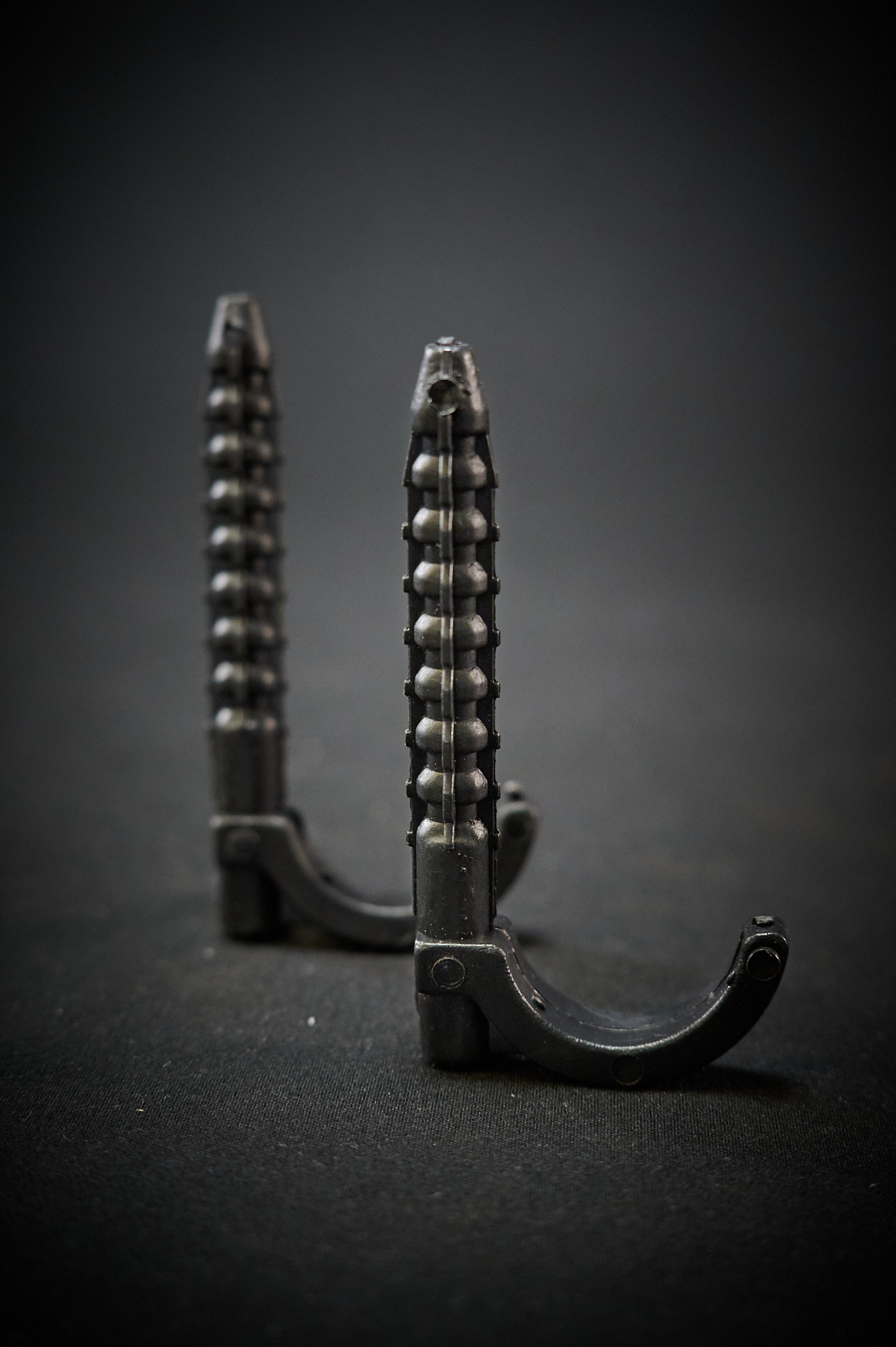

Фотографии
