Арт: 5.1.8.

Клапан Маевского

Клапан Маевского — ручной воздухоотводчик для радиатора отопления. Через него стравливают воздух, который скапливается в верхней части прибора и мешает ему греть. Резьба — 1/2″ или 3/4″.

Два исполнения. ICMA (Италия) — корпус из никелированной латуни, поворотный слив, уплотнительное кольцо из EPDM, рабочее давление до 10 бар и температура до 90 °C. Бюджетное исполнение (Китай) — тех же размеров, без заявленных характеристик.

Изделие выпускается в следующих вариациях:

Клапан Маевского 1/2″ Icma Италия
Арт. 5.1.8.
Клапан Маевского 1/2″ Icma Италия
Клапан Маевского 3/4″ Icma Италия
Арт. 5.1.9.
Клапан Маевского 3/4″ Icma Италия
Клапан Маевского 1/2″ Китай
Арт. 5.1.10.
Клапан Маевского 1/2″ Китай
Клапан Маевского 3/4″ Китай
Арт. 5.1.11.
Клапан Маевского 3/4″ Китай

Описание

Воздух попадает в систему отопления при заполнении, после ремонта или подпитки и собирается в самой высокой точке радиатора. Верх батареи остаётся холодным, внутри слышно журчание, прибор отдаёт меньше тепла. Клапан Маевского позволяет выпустить его вручную, не сливая систему.

Исполнения

ИсполнениеРезьбаМатериал и уплотнениеДавление и температураЧем открывать
ICMA, Италия1/2″, 3/4″никелированная латунь, кольцо EPDMдо 10 бар, до 90 °Cквадратный ключ 5 мм
бюджетное, Китай1/2″, 3/4″не указаныне указаныпо конструкции винта

Исполнение ICMA (Италия)

ICMA — итальянский производитель арматуры для отопления. Клапан этого исполнения — ручной воздухоотводчик ICMA с поворотным сливом: выходное отверстие разворачивают вниз, к подставленной ёмкости, чтобы вода не брызгала на стену. Корпус — латунь с никелированным покрытием, уплотнение — кольцо из пероксидного EPDM. Максимальное рабочее давление — 10 бар, максимальная рабочая температура — 90 °C. Винт открывают квадратным ключом 5 мм.

Бюджетное исполнение (Китай)

Те же задачи и те же резьбы. Производитель не указан; материал, давление и температура не заявляются, а данные ICMA к этому исполнению не относятся. Если параметры системы важны, выбирайте ICMA.

Как подобрать размер

Размер определяется резьбой гнезда — обычно это переходник или пробка в верхнем коллекторе радиатора. Сверьте её со старым клапаном: 1/2″ и 3/4″ не взаимозаменяемы.

Как спустить воздух

  1. Подставьте под клапан ёмкость и подложите тряпку; у клапана ICMA сначала поверните слив вниз.
  2. Медленно приоткройте винт: у ICMA — квадратным ключом 5 мм, у бюджетного исполнения — ключом или отвёрткой, смотря по конструкции.
  3. Дождитесь, пока воздух перестанет шипеть и пойдёт ровная струйка воды без пузырьков.
  4. Закройте клапан без лишнего усилия.

Установка

Клапан ставят в свободное верхнее гнездо радиатора, как правило на стороне, противоположной подаче. Меняют его при сброшенном давлении: перекройте краны на подводках к радиатору или дождитесь, пока стояк отключат.

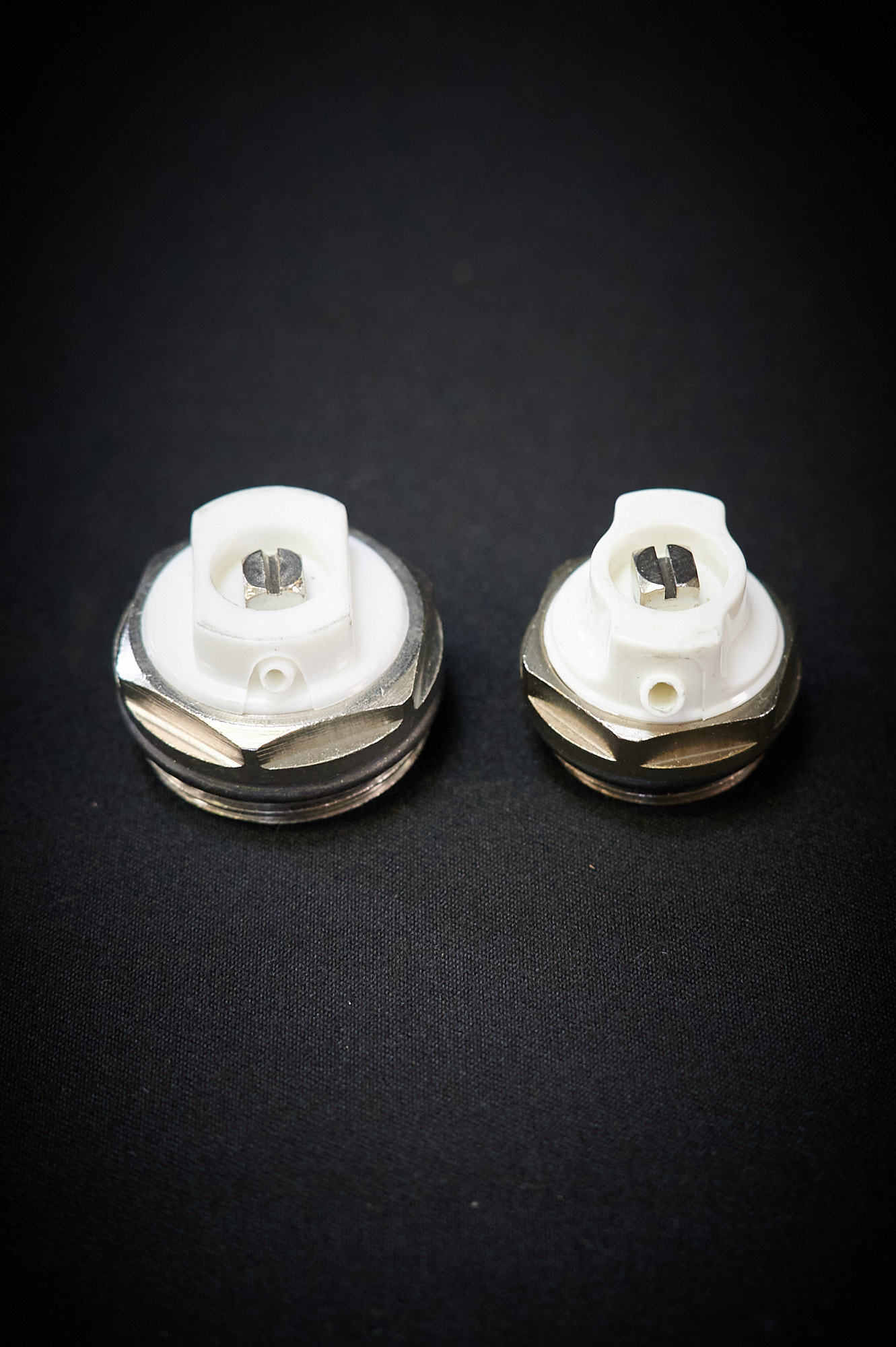

Фотографии
