Арт: 1.6.5

Клипсы для металлопластика и полипропилена 16 — 110 мм

Открытую трубу по стене, потолку или полу крепят так, чтобы не провисала. В линейке две группы: клипсы из белого полиэтилена для металлопластиковых и полипропиленовых труб диаметром от 16 до 40 мм и белые опоры с ремешком на 50–110 мм — для полипропилена и канализации.

Изделие выпускается в следующих вариациях:

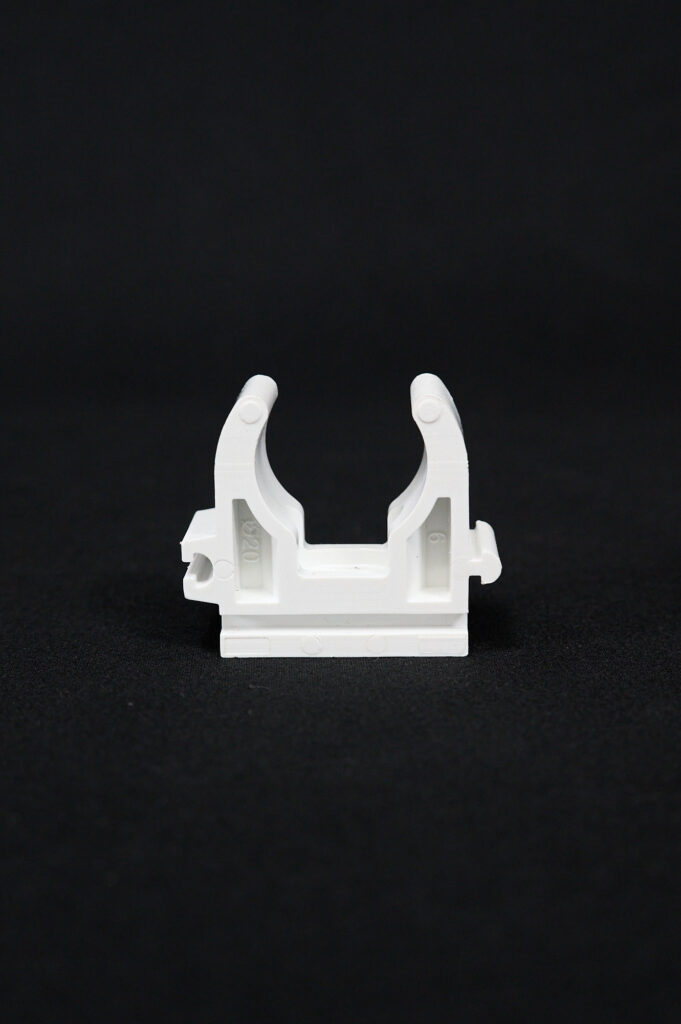

Клипса для металлопластика и полипропилена 16 мм
Арт. 1.6.5.
Клипса для металлопластика и полипропилена 16 мм
Клипса для металлопластика и полипропилена 20 мм
Арт. 1.6.6.
Клипса для металлопластика и полипропилена 20 мм
Клипса для металлопластика и полипропилена 25 мм
Арт. 1.6.7.
Клипса для металлопластика и полипропилена 25 мм

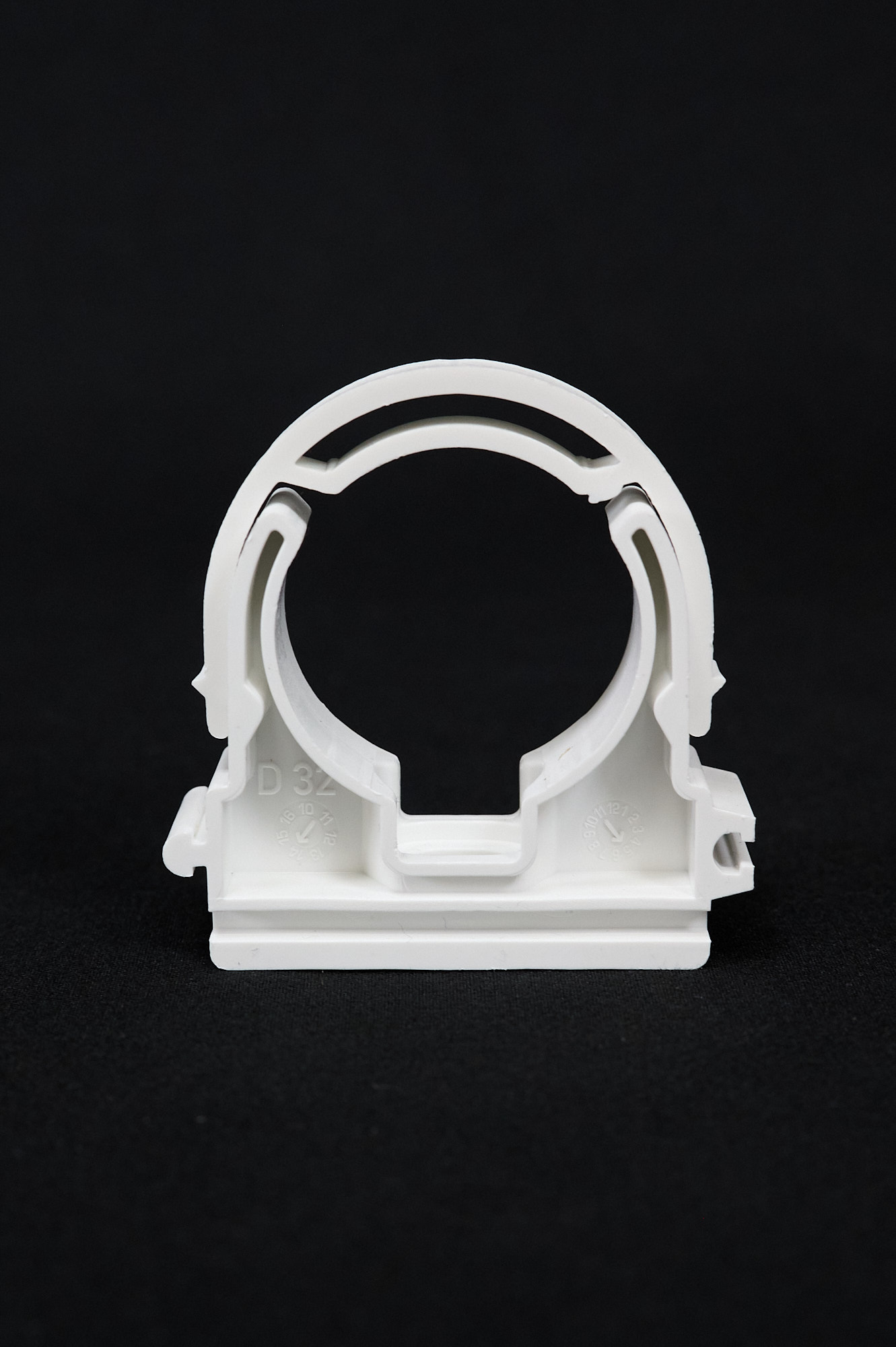

Клипса для металлопластика и полипропилена 32 мм
Арт. 1.6.8.
Клипса для металлопластика и полипропилена 32 мм
Клипса для металлопластика и полипропилена 50 мм
Арт. 1.6.11.
Клипса для металлопластика и полипропилена 50 мм
Клипса для металлопластика и полипропилена 75 мм
Арт. 1.6.13.
Клипса для металлопластика и полипропилена 75 мм
Клипса для металлопластика и полипропилена 40 мм
Арт. 1.6.9.
Клипса для металлопластика и полипропилена 40 мм
Клипса для металлопластика и полипропилена 90 мм
Арт. 1.6.14.
Клипса для металлопластика и полипропилена 90 мм
Клипса для металлопластика и полипропилена 63 мм
Арт. 1.6.12.
Клипса для металлопластика и полипропилена 63 мм

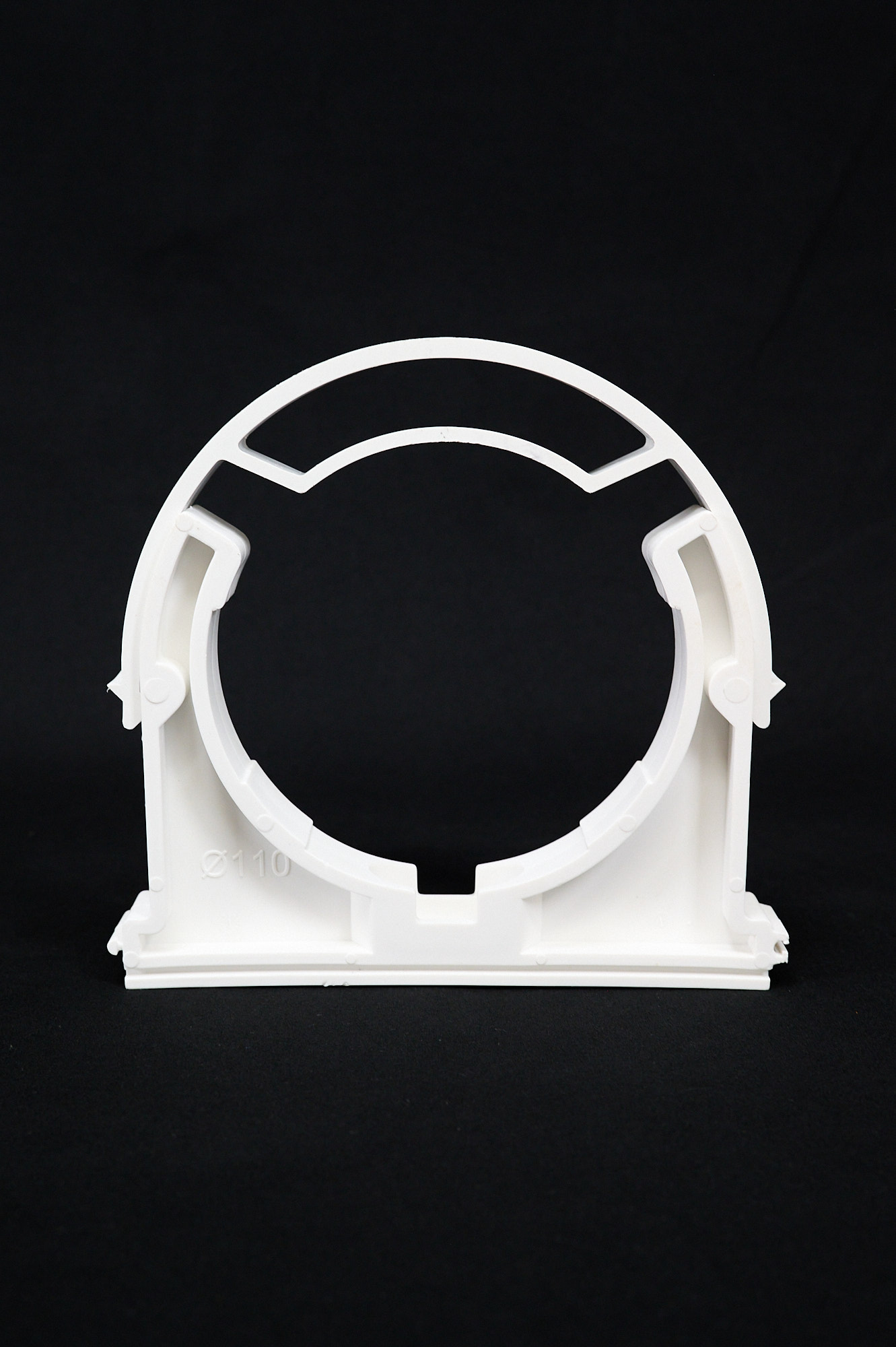

Клипса для металлопластика и полипропилена 110 мм
Арт. 1.6.15.
Клипса для металлопластика и полипропилена 110 мм

Описание

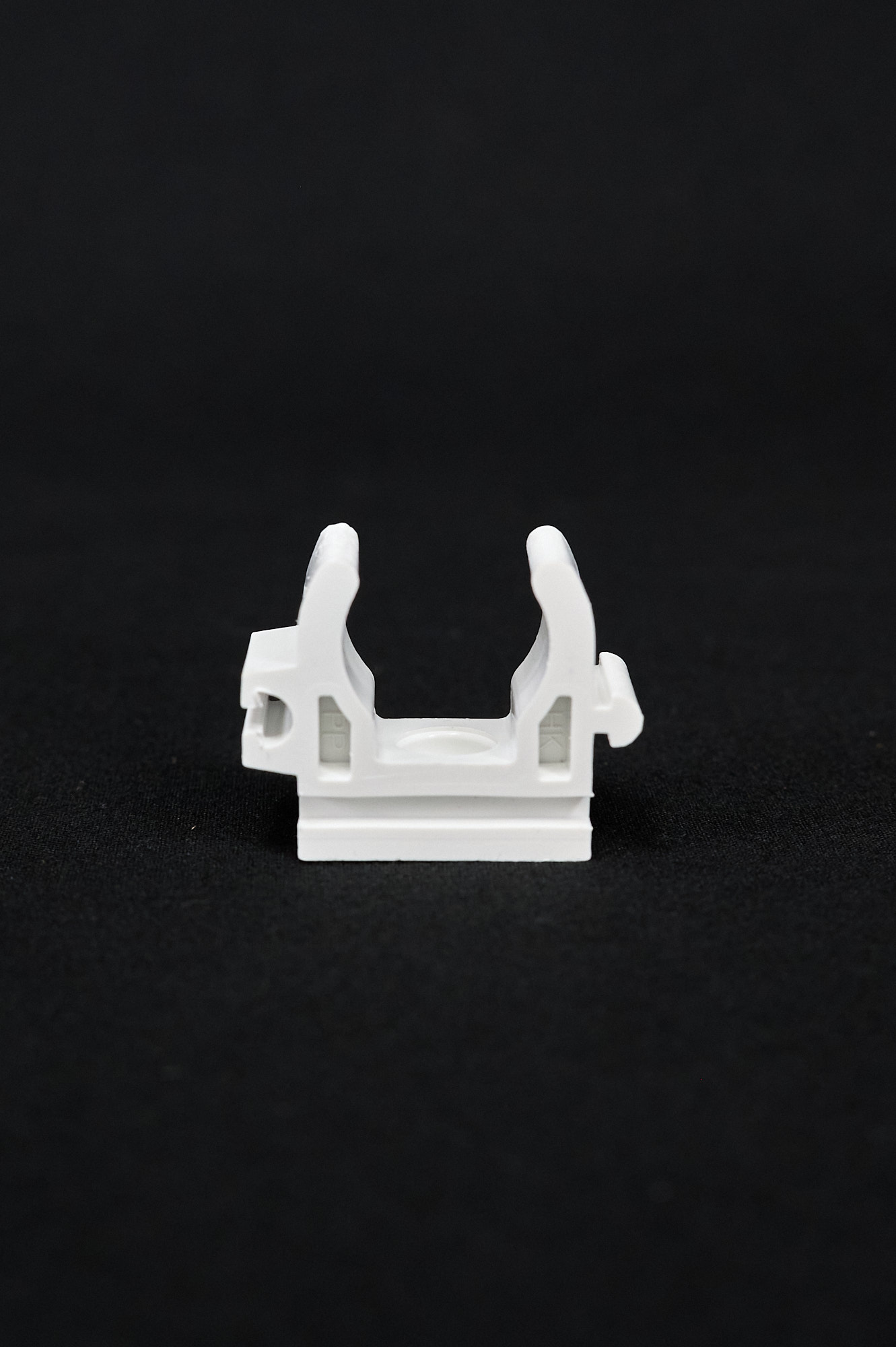

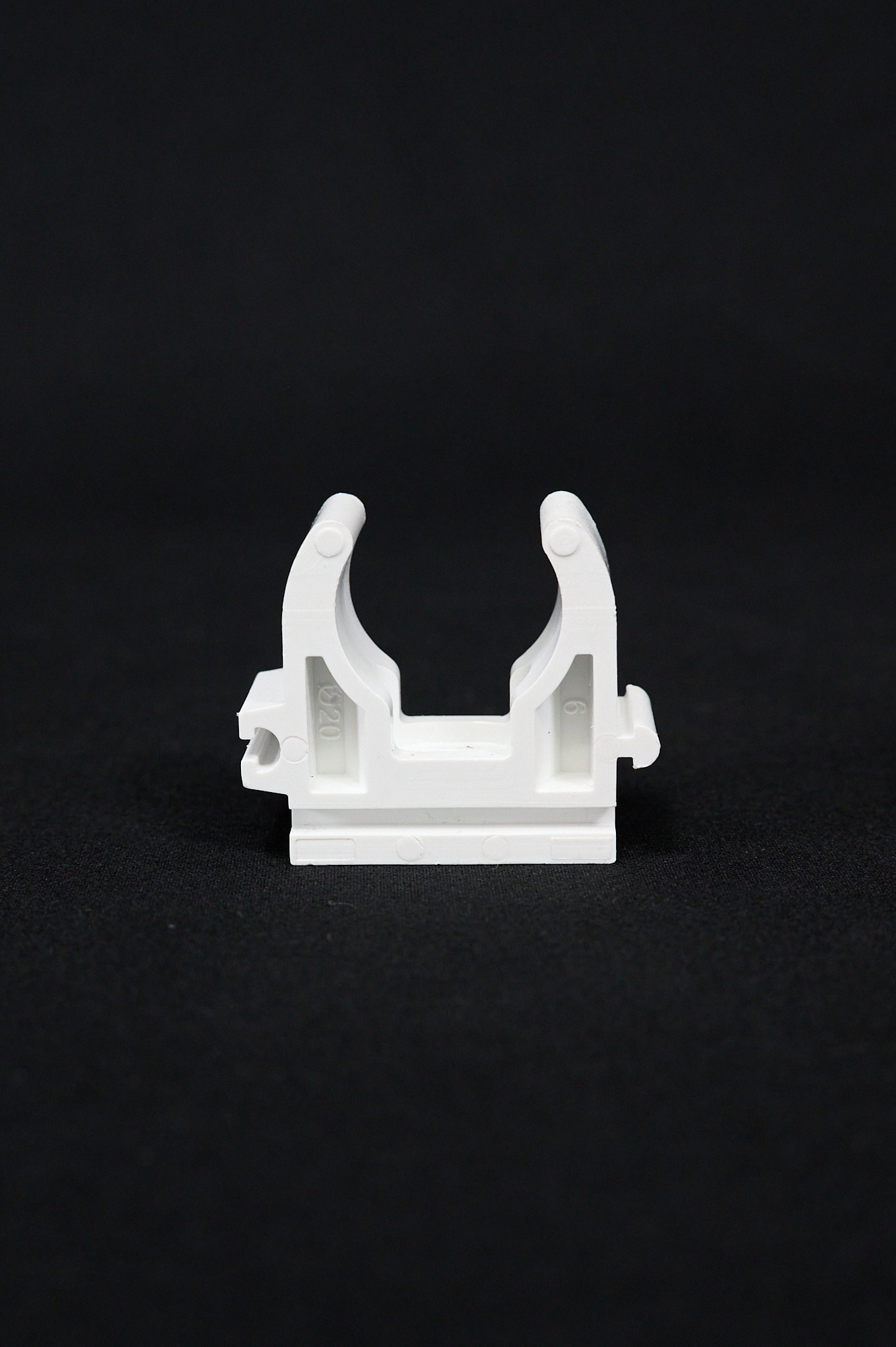

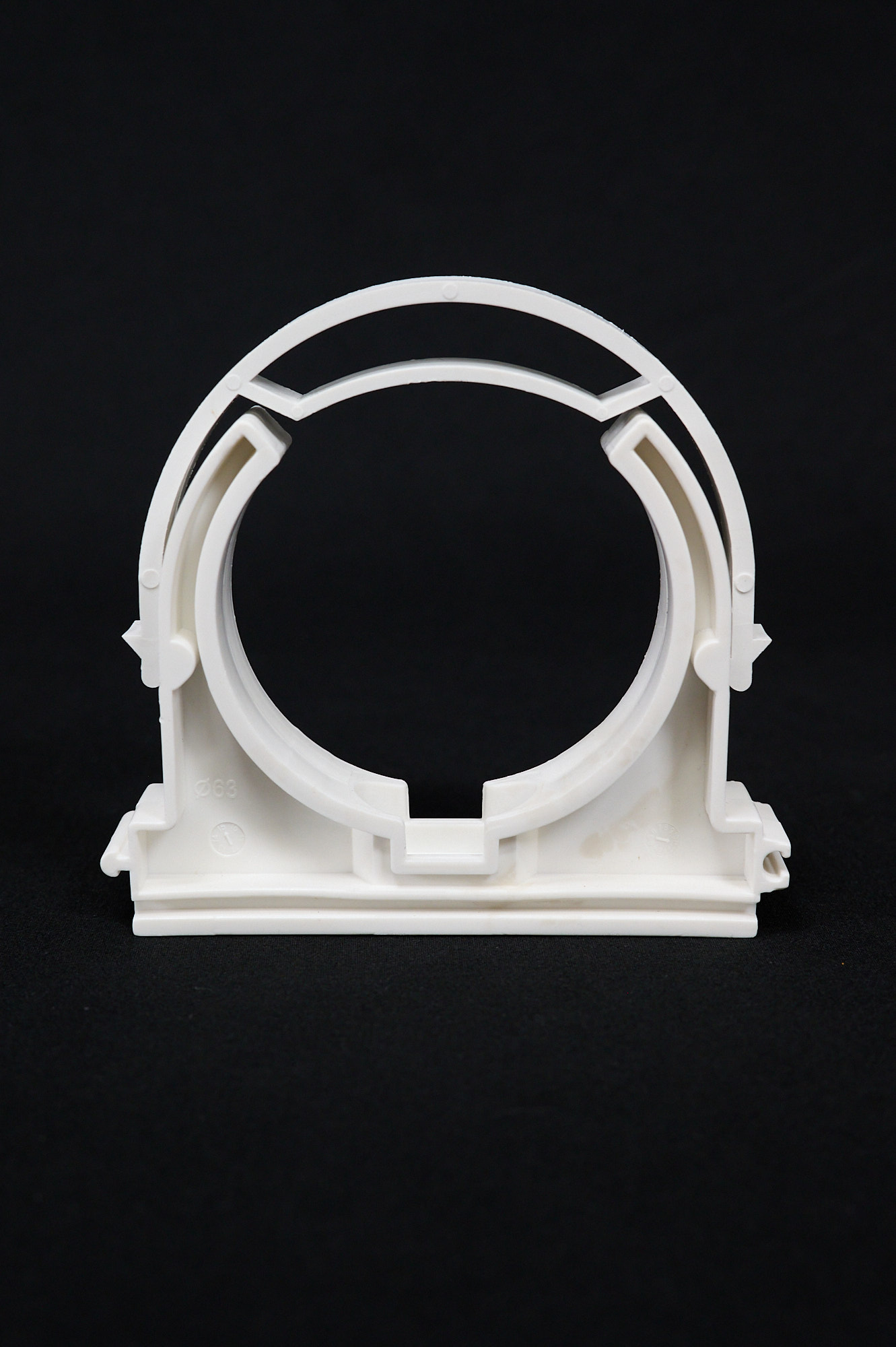

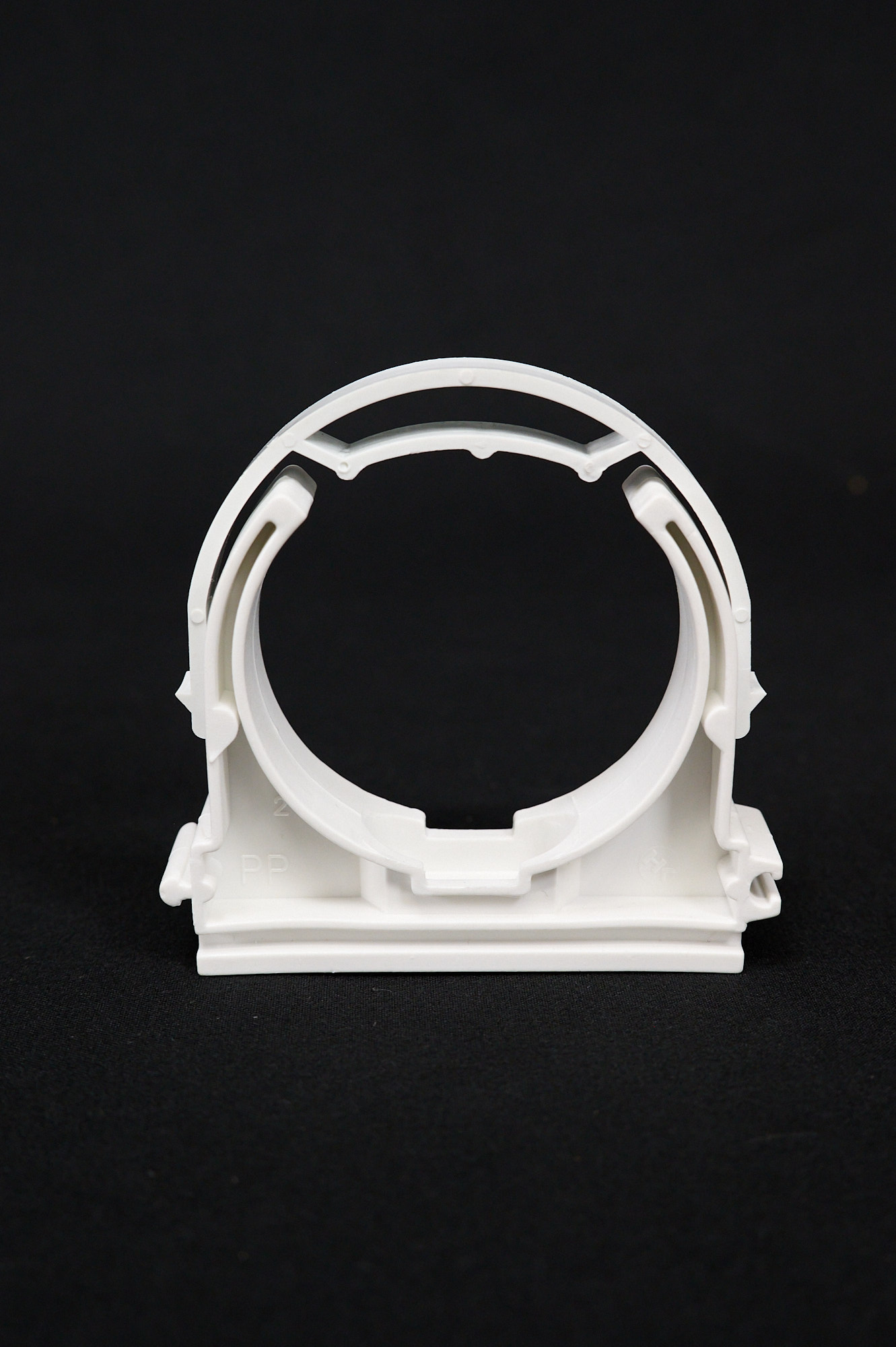

Клипса крепится к основанию одним дюбелем или саморезом через технологическое отверстие, после чего трубу вдавливают между её лапками. Опора устроена иначе: трубу укладывают на неё и стягивают ремешком. У клипс 32 и 40 мм тоже есть ремешок, который дополнительно удерживает трубу крупного диаметра.

Размеры

Диаметр трубыИзделиеТрубы
16 ммклипсаметаллопластик
20 ммклипсаметаллопластик, полипропилен

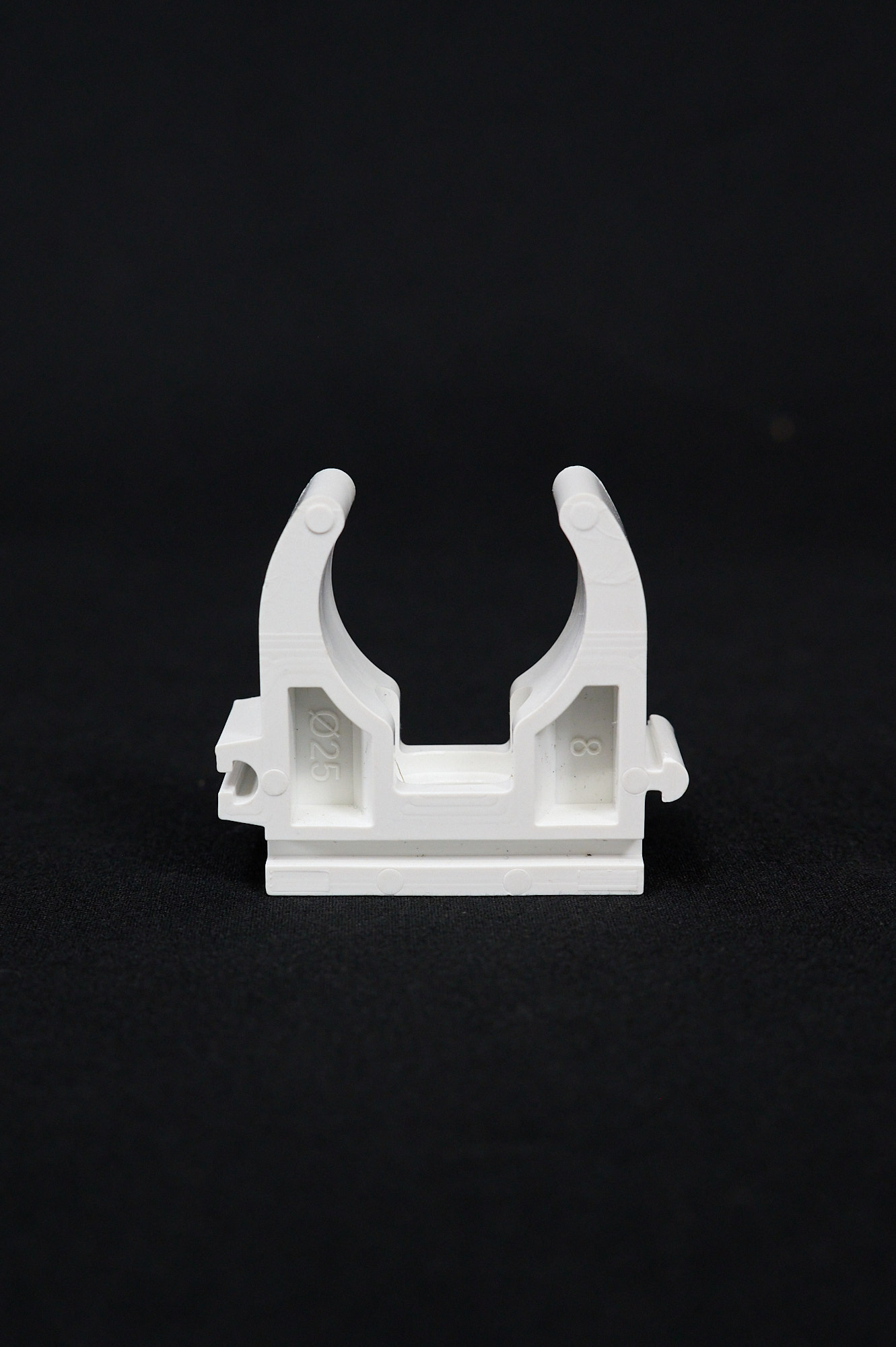

25–26 ммклипсаполипропилен 25, металлопластик 26
32 ммклипса с ремешкомметаллопластик, полипропилен

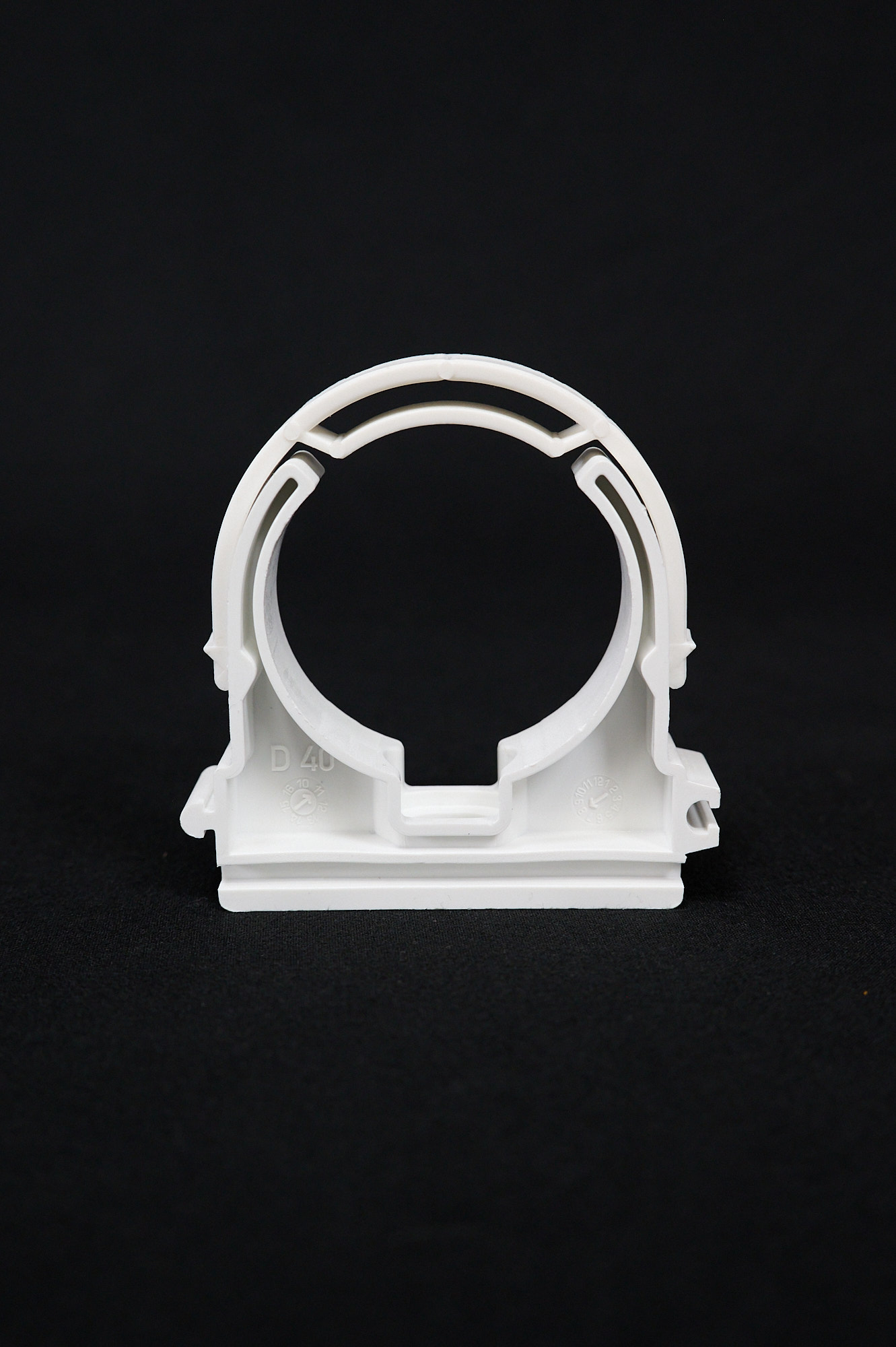

40 ммклипса с ремешкомметаллопластик, полипропилен
50 ммопора с ремешкомполипропилен, канализация
63 ммопора с ремешкомполипропилен

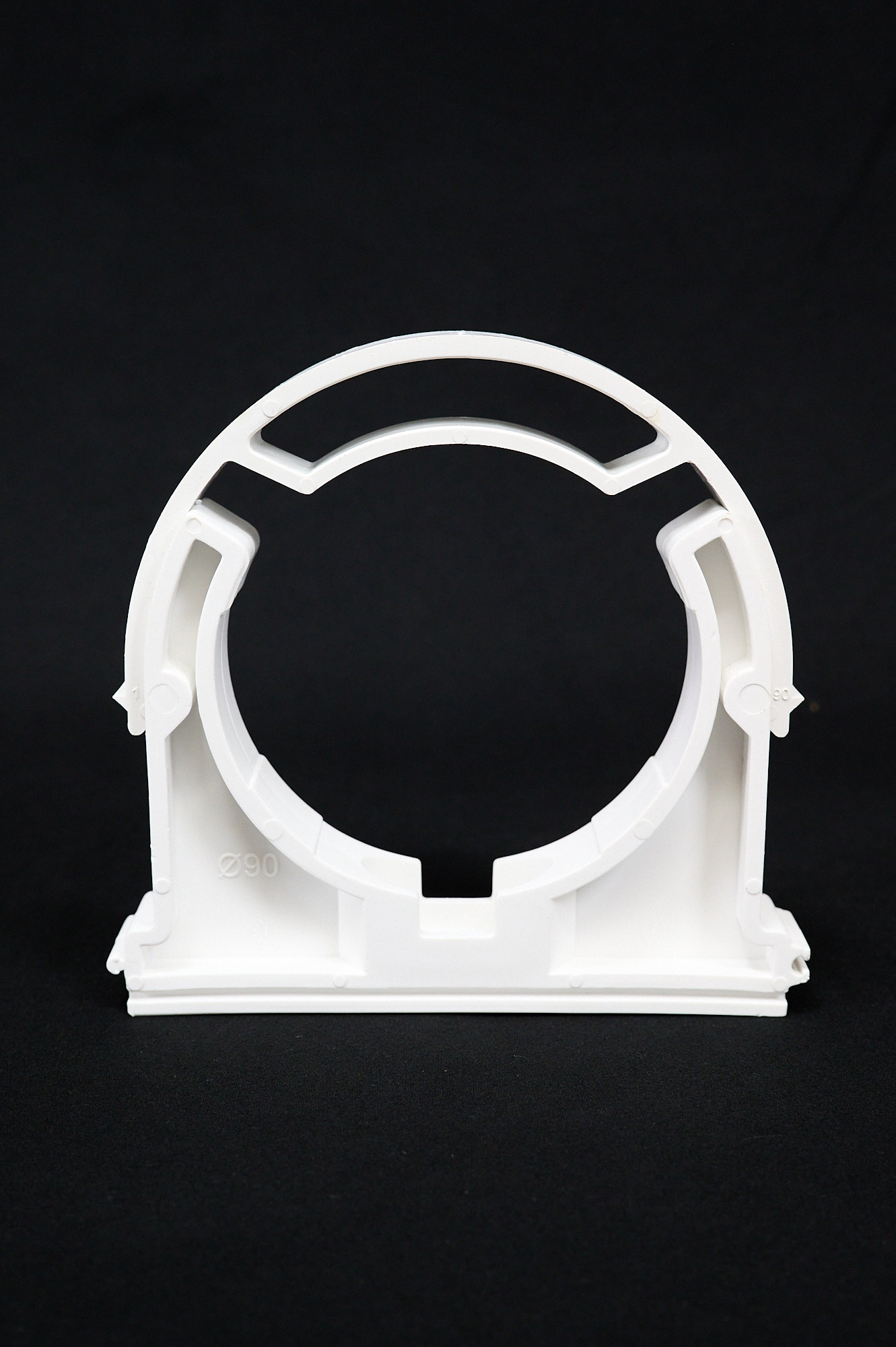

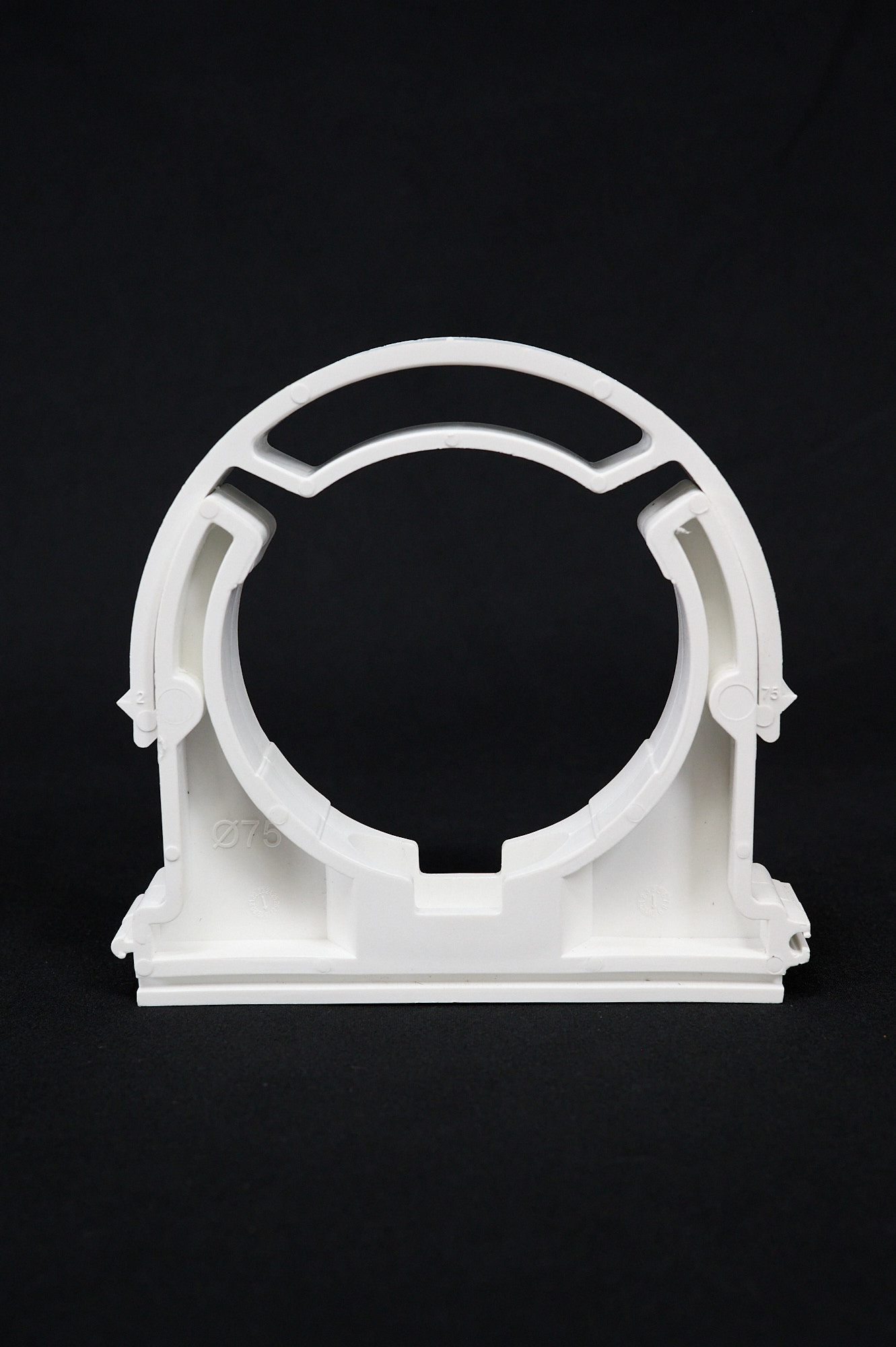

75, 90, 110 ммопора с ремешкомполипропилен, канализация

Характеристики

ПараметрЗначение
Материал клипсполиэтилен, белого цвета
Цвет опорбелый
Ремешокклипсы 32 и 40 мм, все опоры
Крепление к основаниюдюбель или саморез через технологическое отверстие
Монтаж пневмопистолетомдопускается для клипс 16–40 мм
Соединение в рядбоковые фиксаторы клипс

Как выбрать размер

Крепление подбирают по наружному диаметру трубы. Клипса 25–26 мм универсальна: в неё входит и полипропиленовая труба 25 мм, и металлопластиковая 26 мм. Трубы от 50 мм кладут на опоры; для канализации предназначены опоры 50, 75, 90 и 110 мм.

Шаг установки зависит от материала трубы и температуры теплоносителя — его берут из рекомендаций производителя трубы. Горячие трубы и полипропилен обычно крепят чаще.

Преимущества

  • клипсы из эластичного полиэтилена не раскалываются при ударном монтаже;
  • трубу держат широкие лапки, стенка при этом не сминается;
  • боковые фиксаторы собирают клипсы в ряд, и параллельные трубы ложатся ровно;
  • ремешок на крупных клипсах и опорах не даёт трубе сместиться;

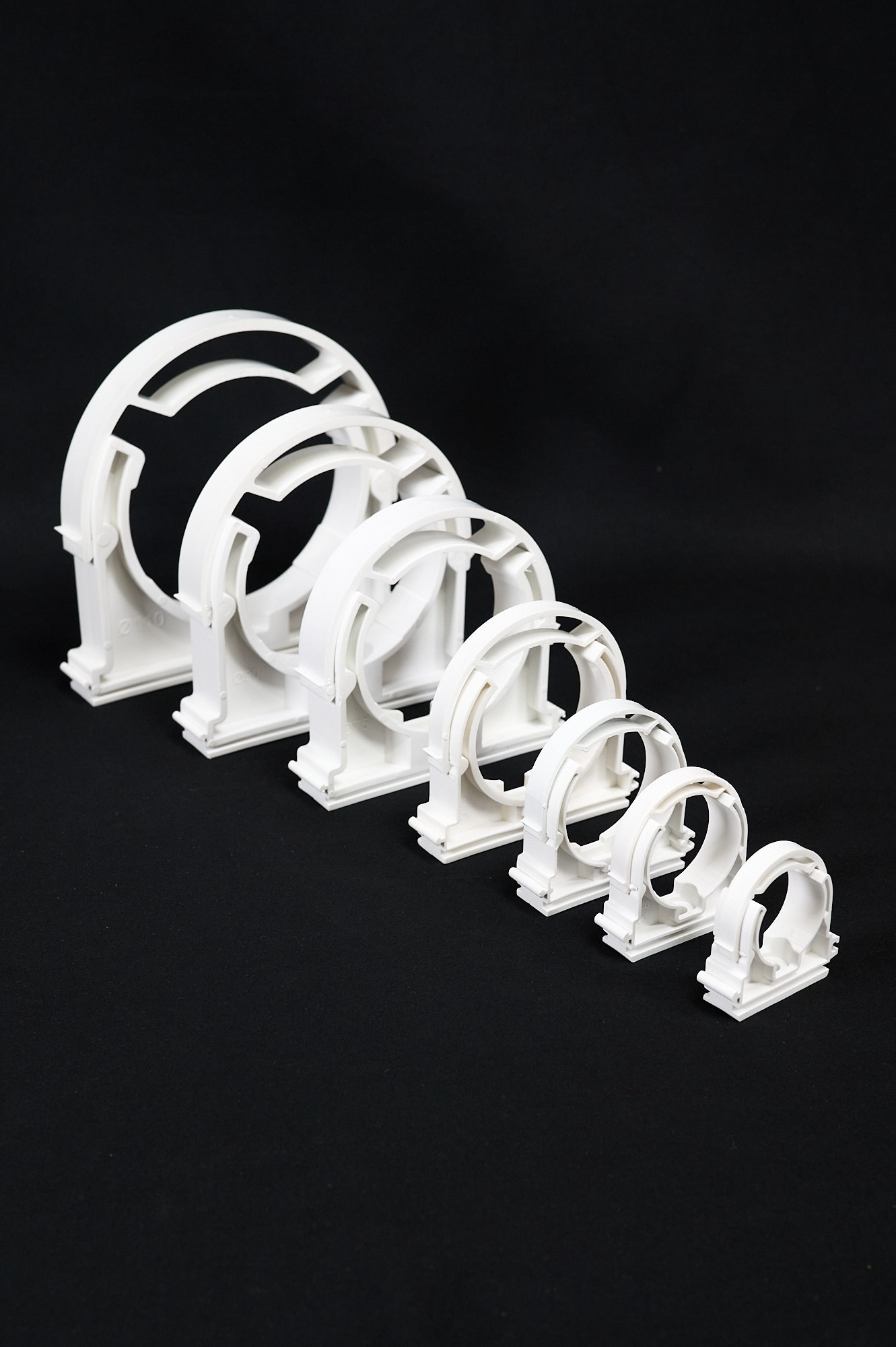

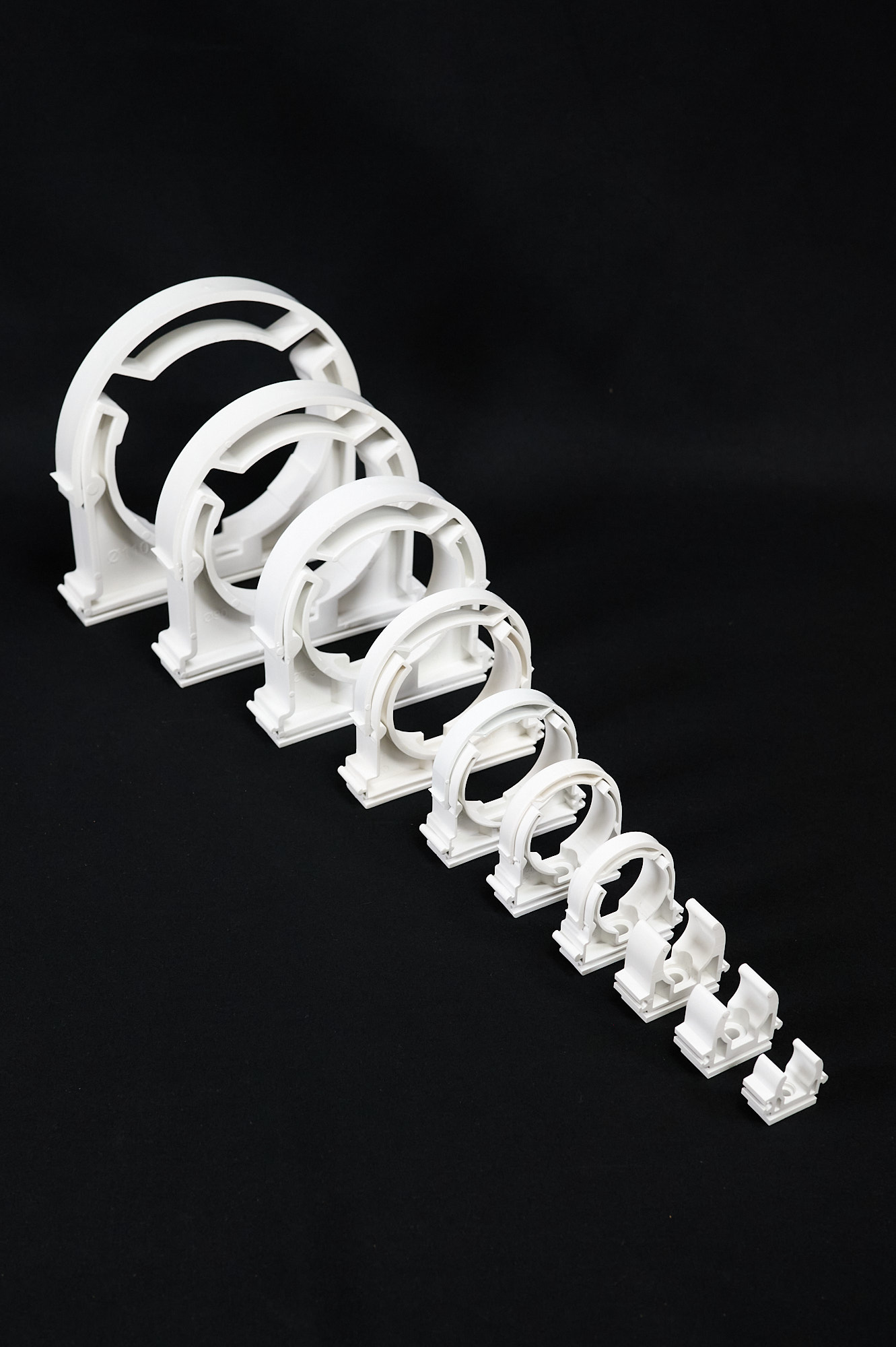

  • десять типоразмеров — от подводок 16 мм до канализации 110 мм.

Область применения

  • открытая разводка водоснабжения и отопления из металлопластика и полипропилена;
  • трубопроводы в котельных, подвалах и технических помещениях;
  • канализационные трубы 50–110 мм;
  • трассы из нескольких параллельных труб.

Монтаж

Трассу размечают по уровню, точки крепления — с шагом, рекомендованным для трубы. Крепления ставят на дюбели или саморезы, клипсы можно пристрелить пневмопистолетом. Параллельные клипсы сразу соединяют фиксаторами. Трубу вдавливают в клипсу, на крупных размерах затягивают ремешок и проверяют, что между креплениями нет провисов.
