Арт: 3.3.6.

Ключ ступенчатый комбинированный для американок

Ступенчатый комбинированный ключ для американок служит для монтажа и демонтажа разъёмных сантехнических соединений типа «американка». Он вставляется внутрь соединения и зацепляется за его внутренний профиль — выступы или шестигранник, поэтому гайку не нужно зажимать снаружи и её поверхность остаётся целой.

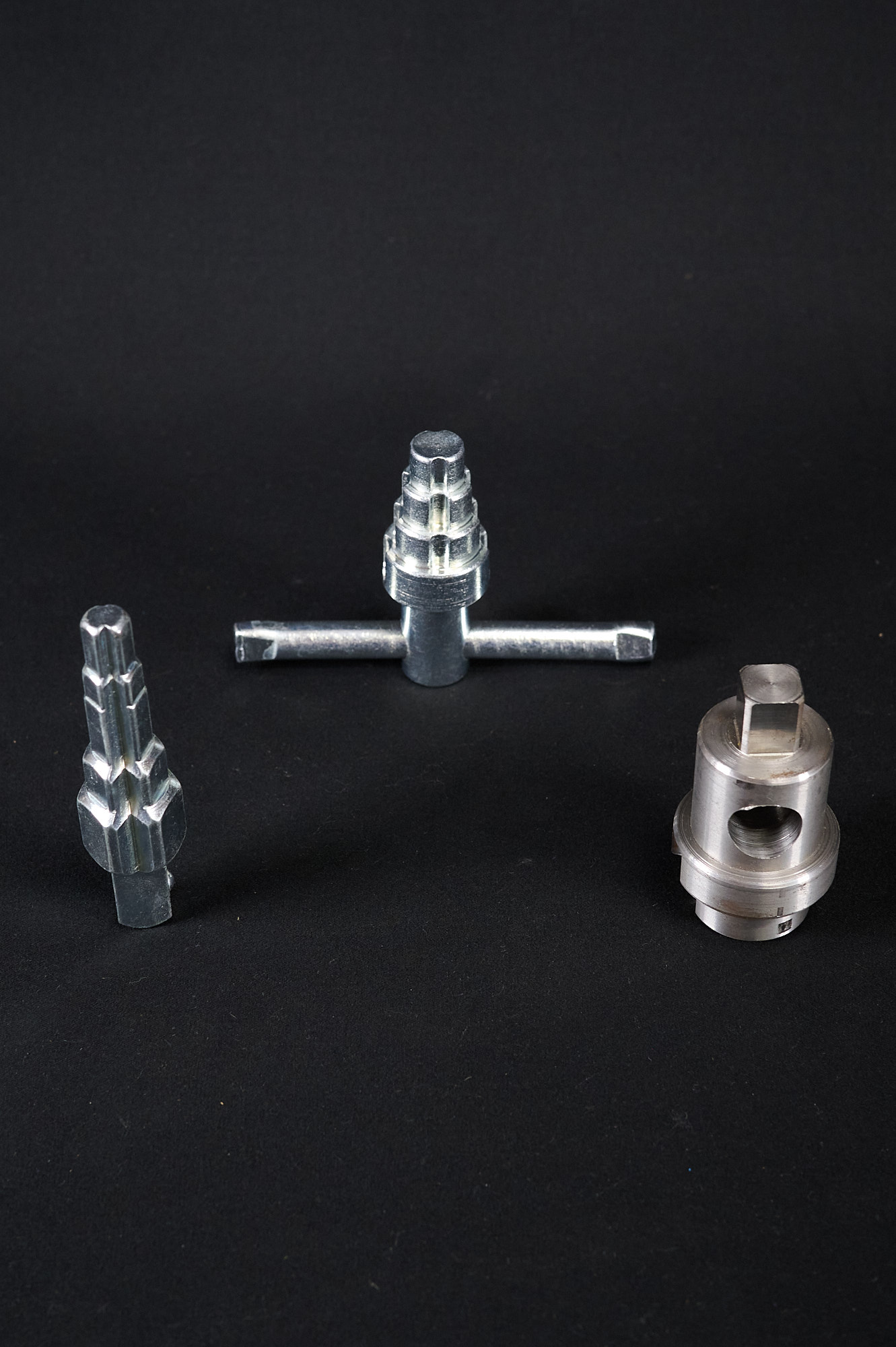

Выпускается в четырёх исполнениях: 3/8″–1″ под квадрат 1/2″, 1/2″–1 1/4″ под вороток, 1/2″–1 1/4″ с наружным квадратом и 1 1/4″–1 1/2″ с квадратом и отверстием под вороток.

Изделие выпускается в следующих вариациях:

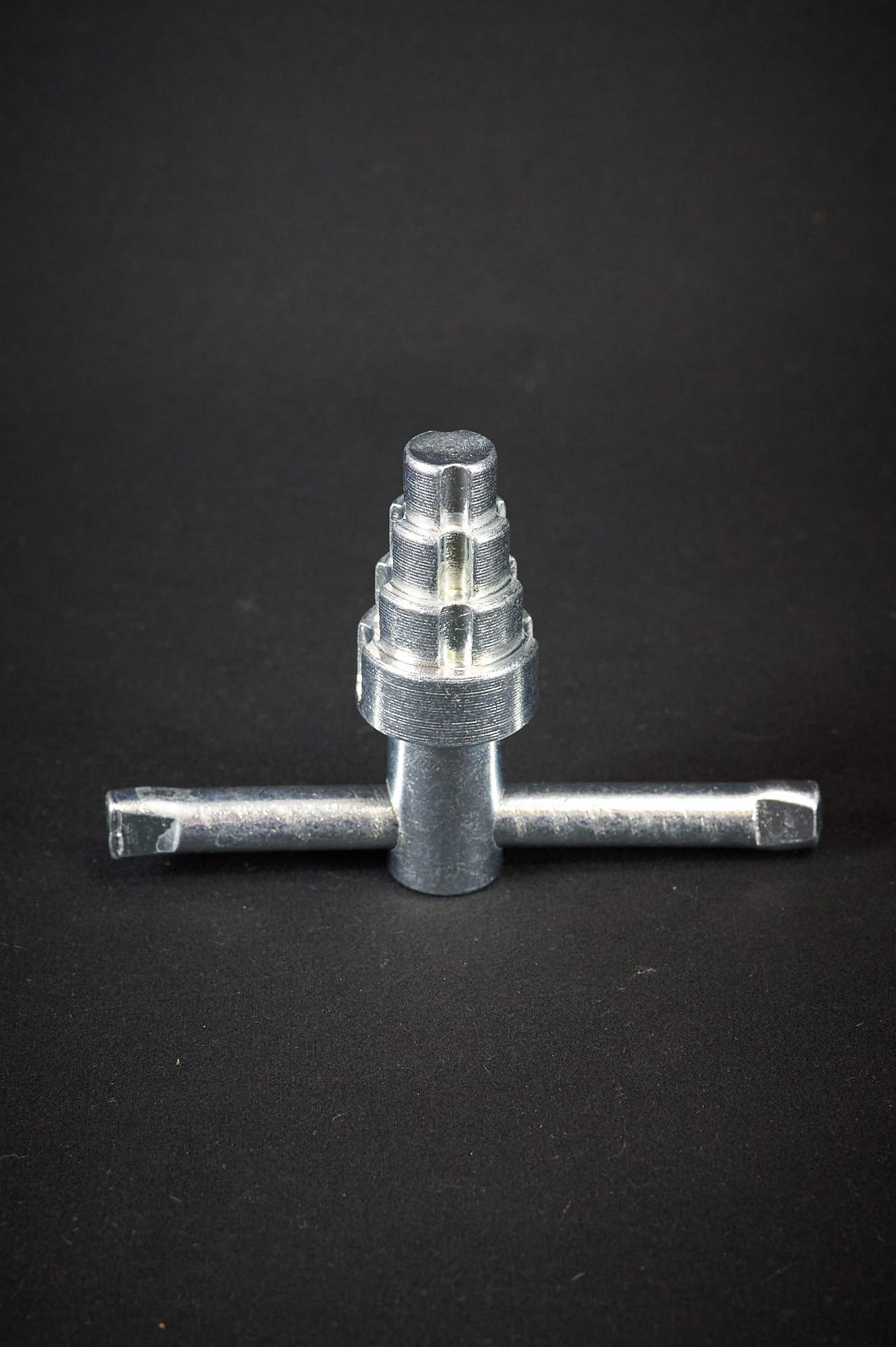

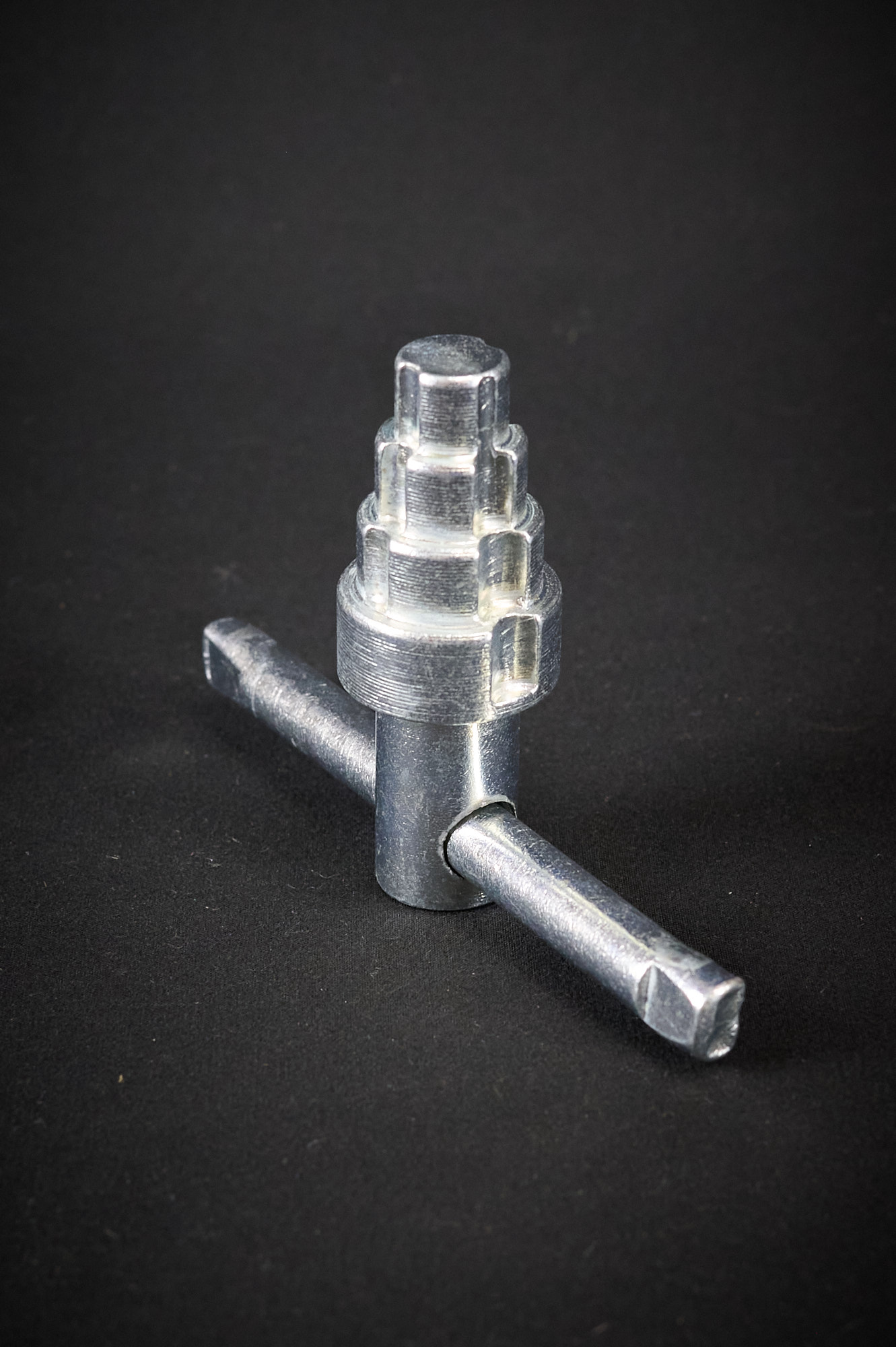

Ключ для американок 1/2″ — 1 1/4″ (вороток)
Ключ для американок 1/2″ — 1 1/4″ (вороток)
Ключ для американок 1/2″ — 1 1/4″ (вороток)
Арт. 3.3.6.
Ключ для американок 1/2″ — 1 1/4″ (вороток)

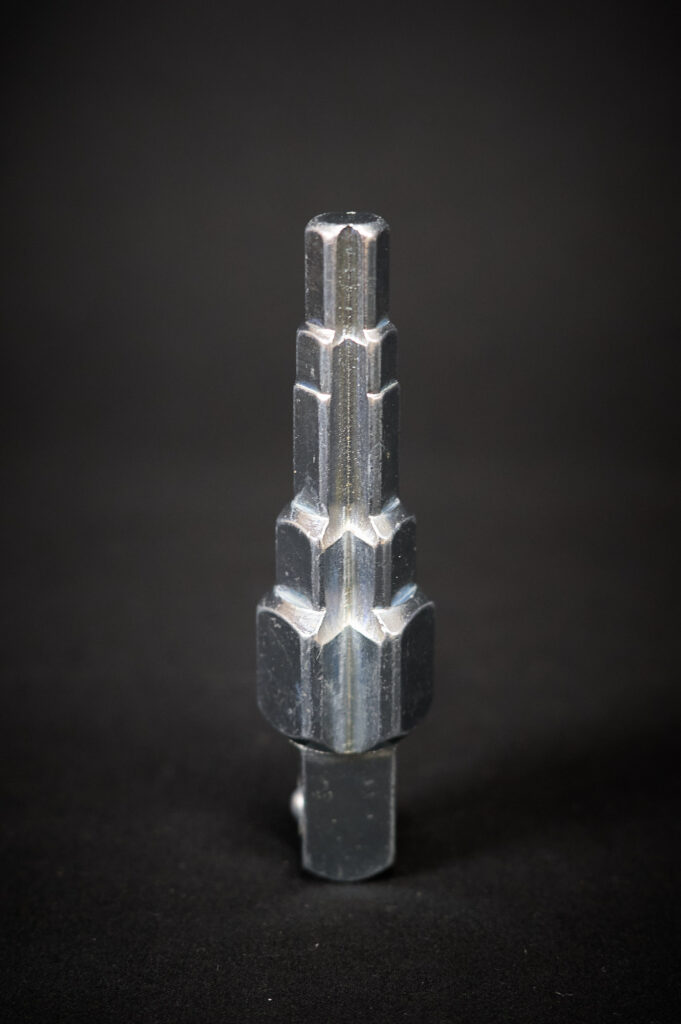

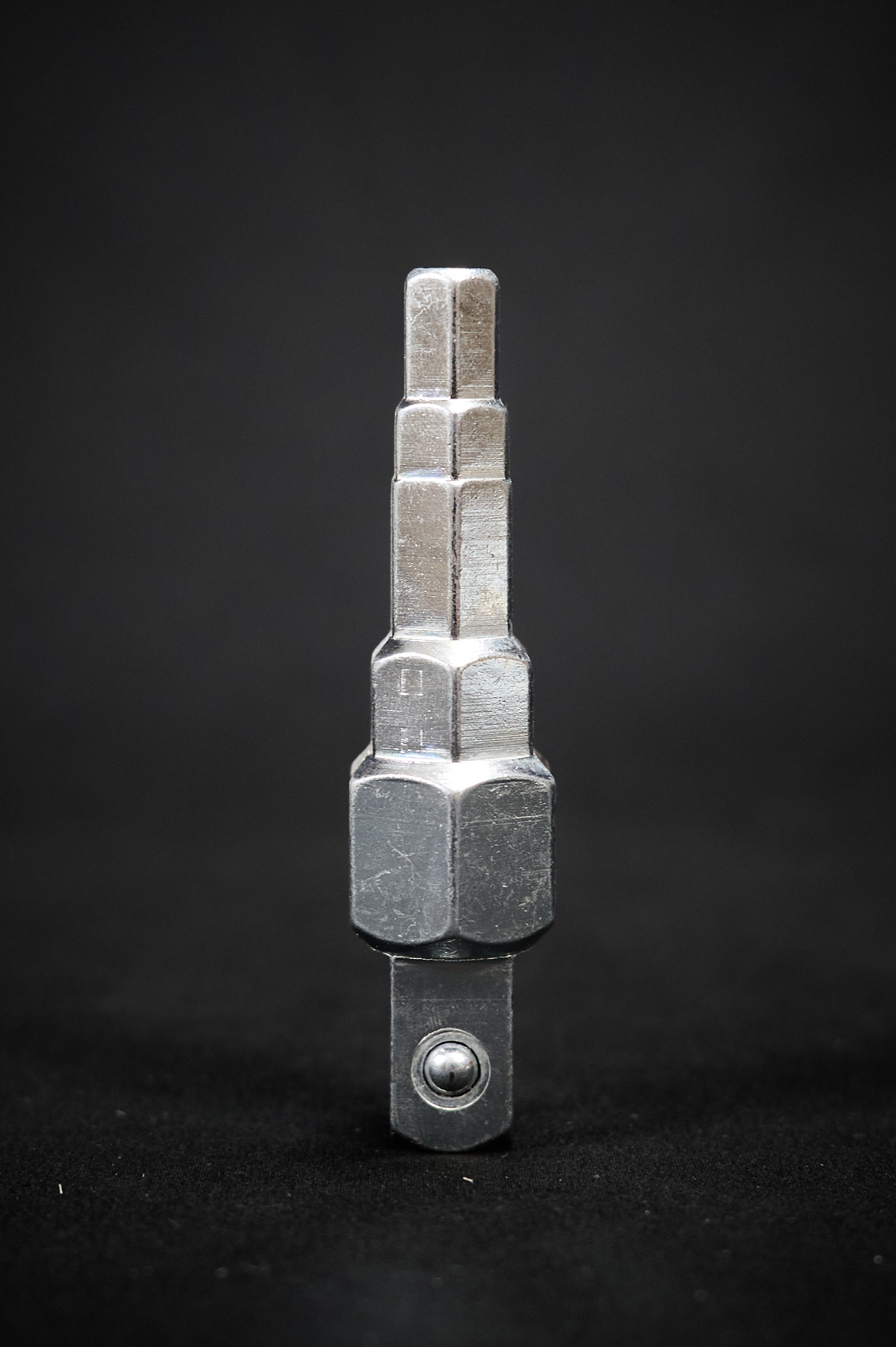

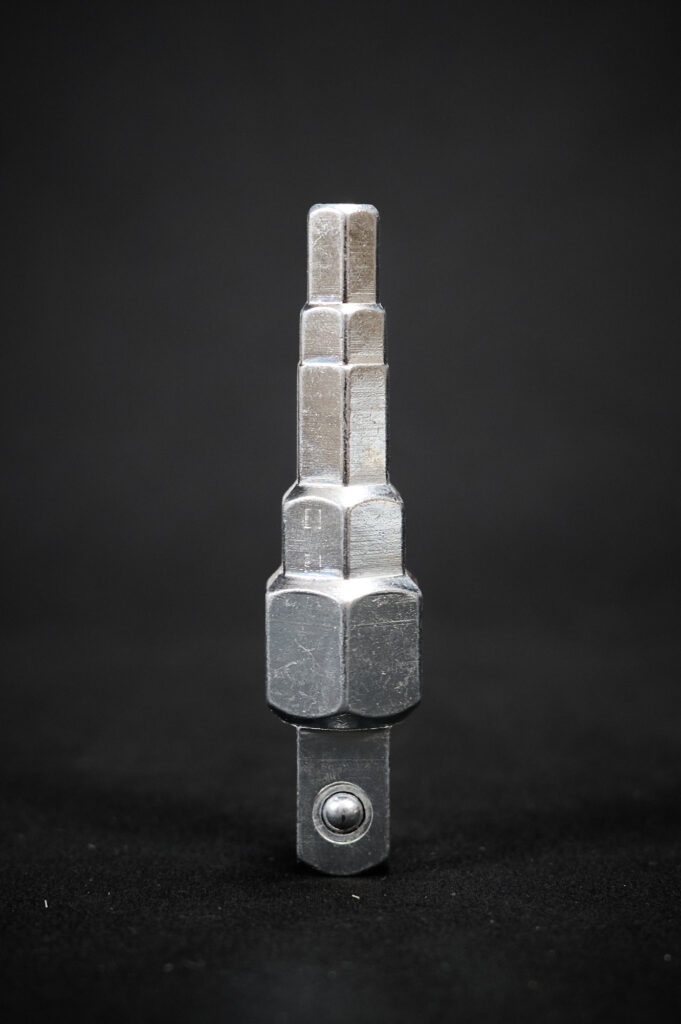

Ключ ступенчатый комбинированный для американок 3/8″ — 1″ (квадрат)
Ключ ступенчатый комбинированный для американок 3/8″ — 1″ (квадрат)
Ключ ступенчатый комбинированный для американок 3/8″ — 1″ (квадрат)
Арт. 3.3.7.
Ключ ступенчатый комбинированный для американок 3/8″ — 1″ (квадрат)
Ключ для американок 1/2″ — 1 1/4″ внешний квадрат
Ключ для американок 1/2″ — 1 1/4″ внешний квадрат
Арт. 3.3.8.
Ключ для американок 1/2″ — 1 1/4″ внешний квадрат

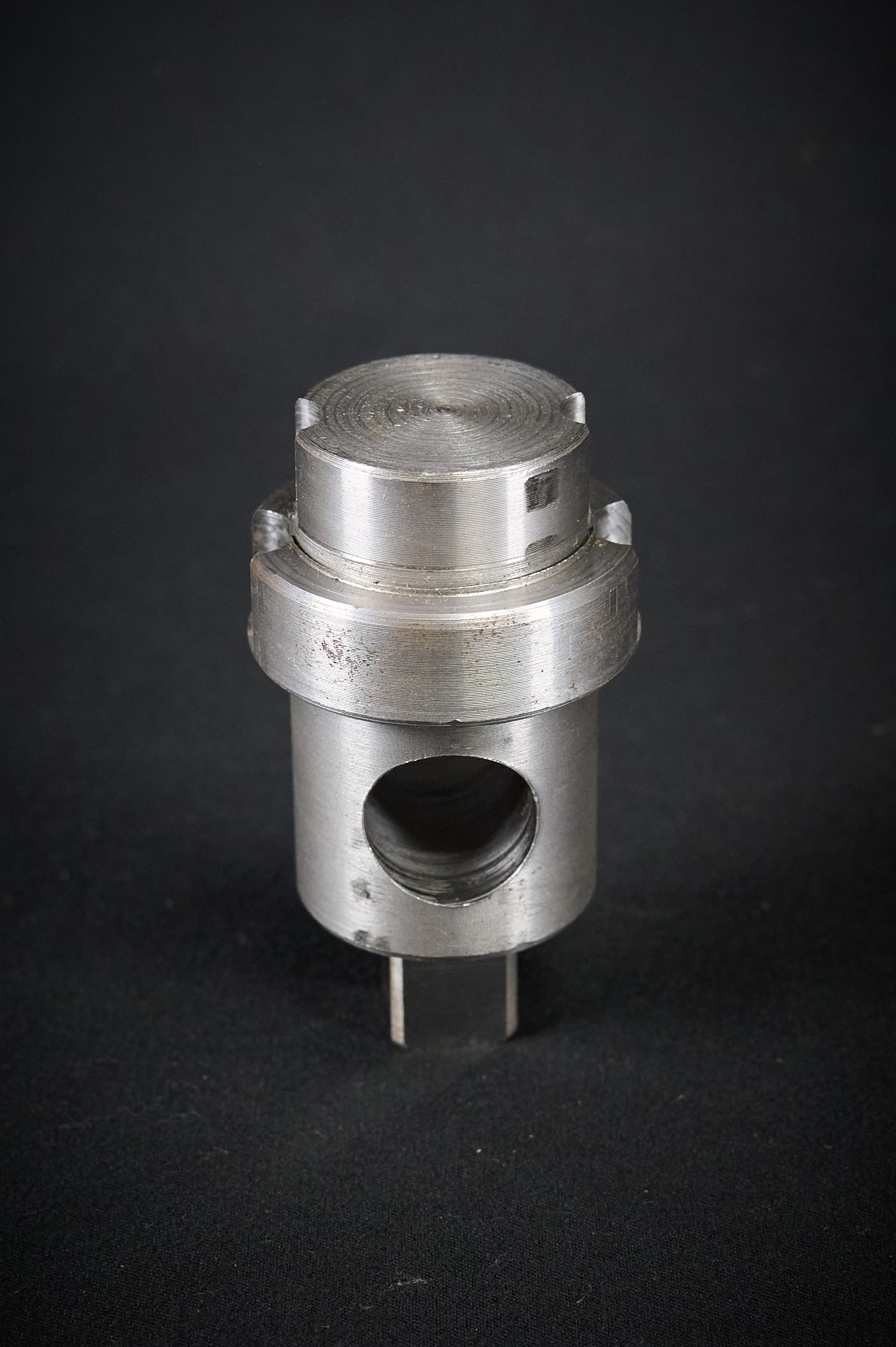

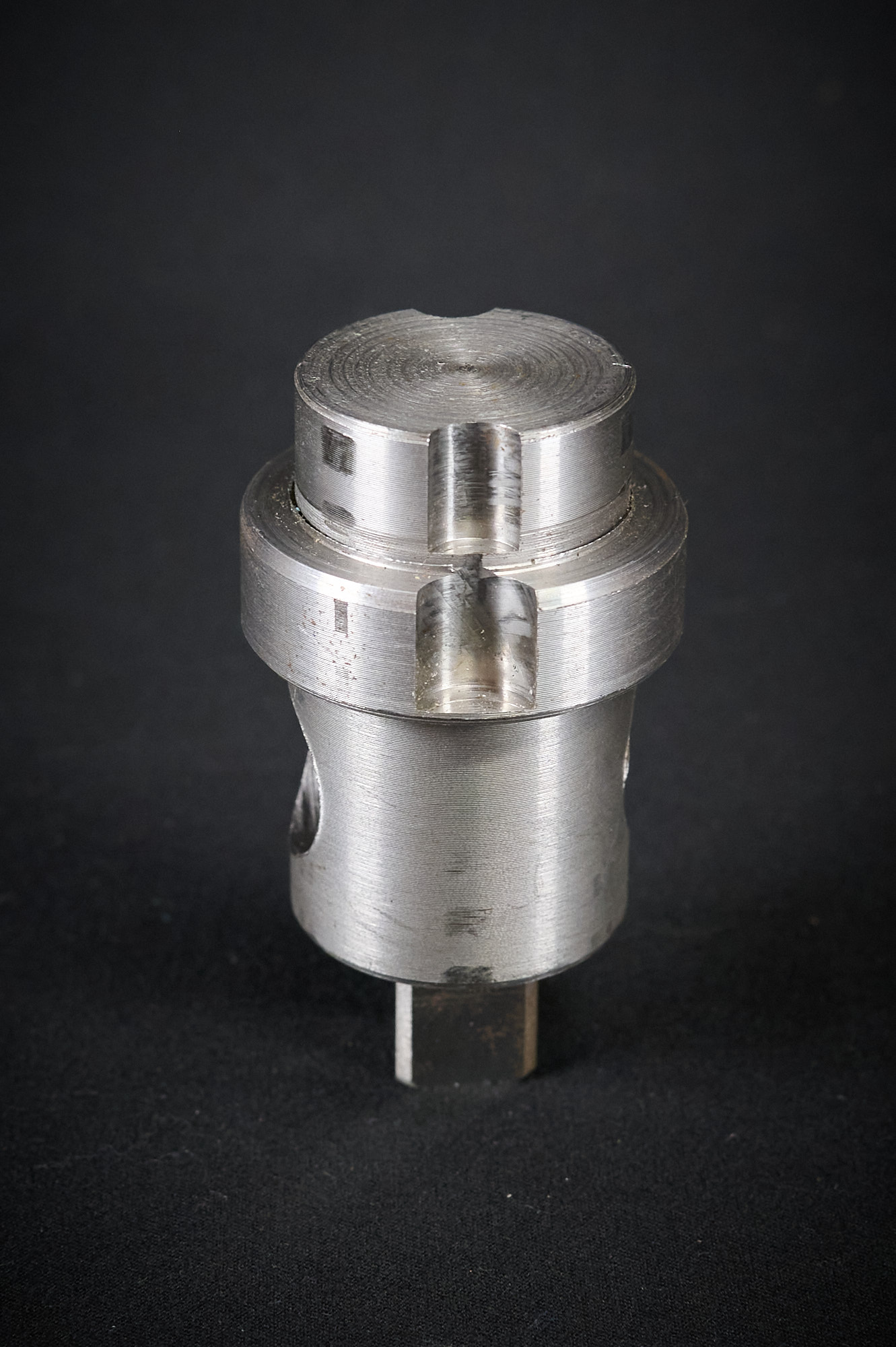

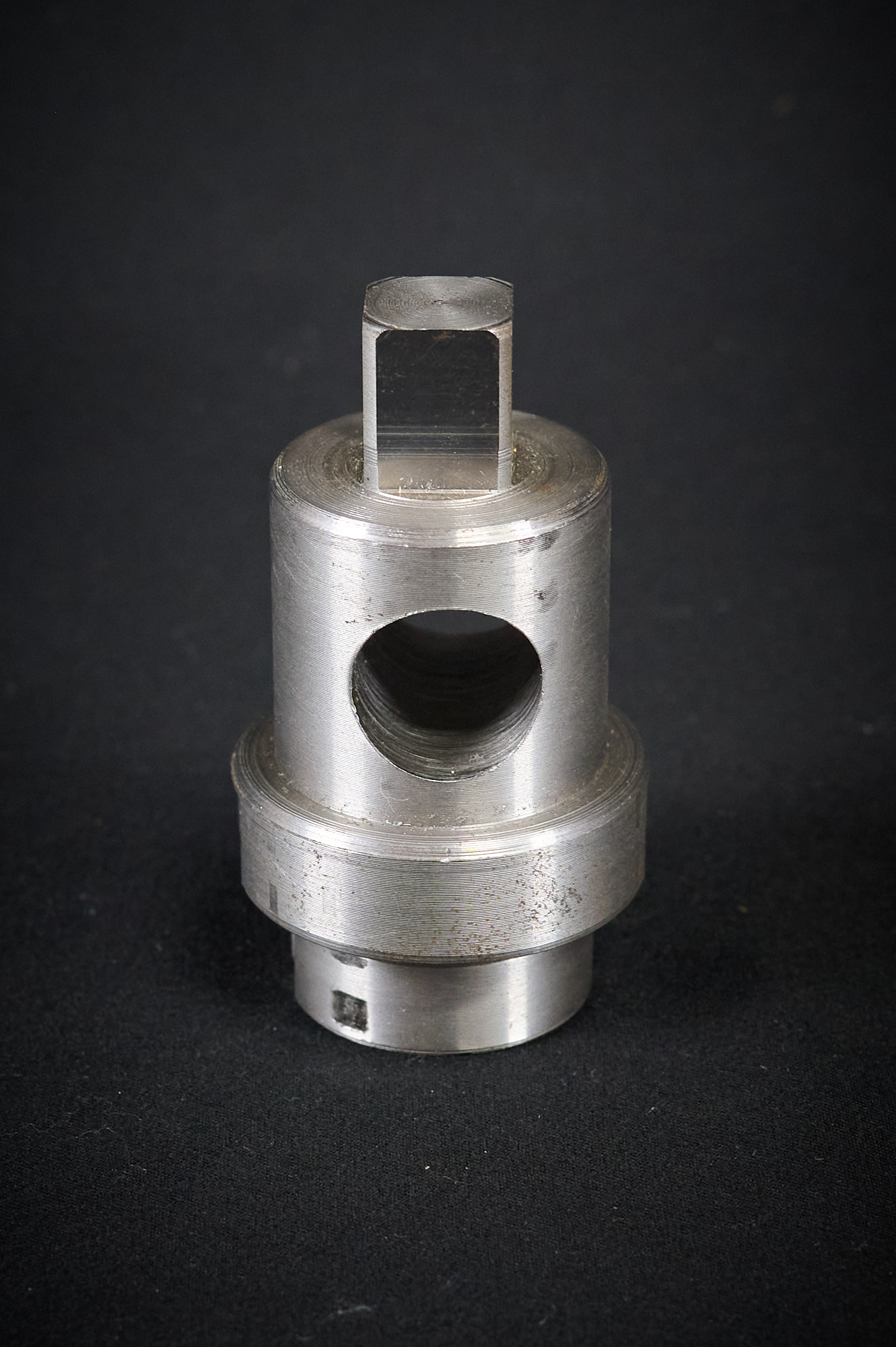

Ключ для американок 1 1/2″ — 1 1/4″ (квадрат + отверстие под вороток)
Ключ для американок 1 1/2″ — 1 1/4″ (квадрат + отверстие под вороток)
Ключ для американок 1 1/2″ — 1 1/4″ (квадрат + отверстие под вороток)
Арт. 3.3.9.
Ключ для американок 1 1/2″ — 1 1/4″ (квадрат + отверстие под вороток)

Описание

Ключ устроен как лесенка: на рабочей части несколько ступеней разного размера, и под каждую американку подходит своя. Поэтому одним инструментом можно затягивать и откручивать соединения нескольких размеров — при подключении радиаторов и полотенцесушителей, установке смесителей и запорной арматуры, сборке обвязки трубопроводов.

Особенно ключ выручает там, где наружные грани гайки декоративные, хромированные или окрашенные, а также когда соединение стоит вплотную к стене, полу или радиатору и обычным ключом к нему не подобраться.

Исполнения

ДиапазонКак передаётся усилиеКогда удобен

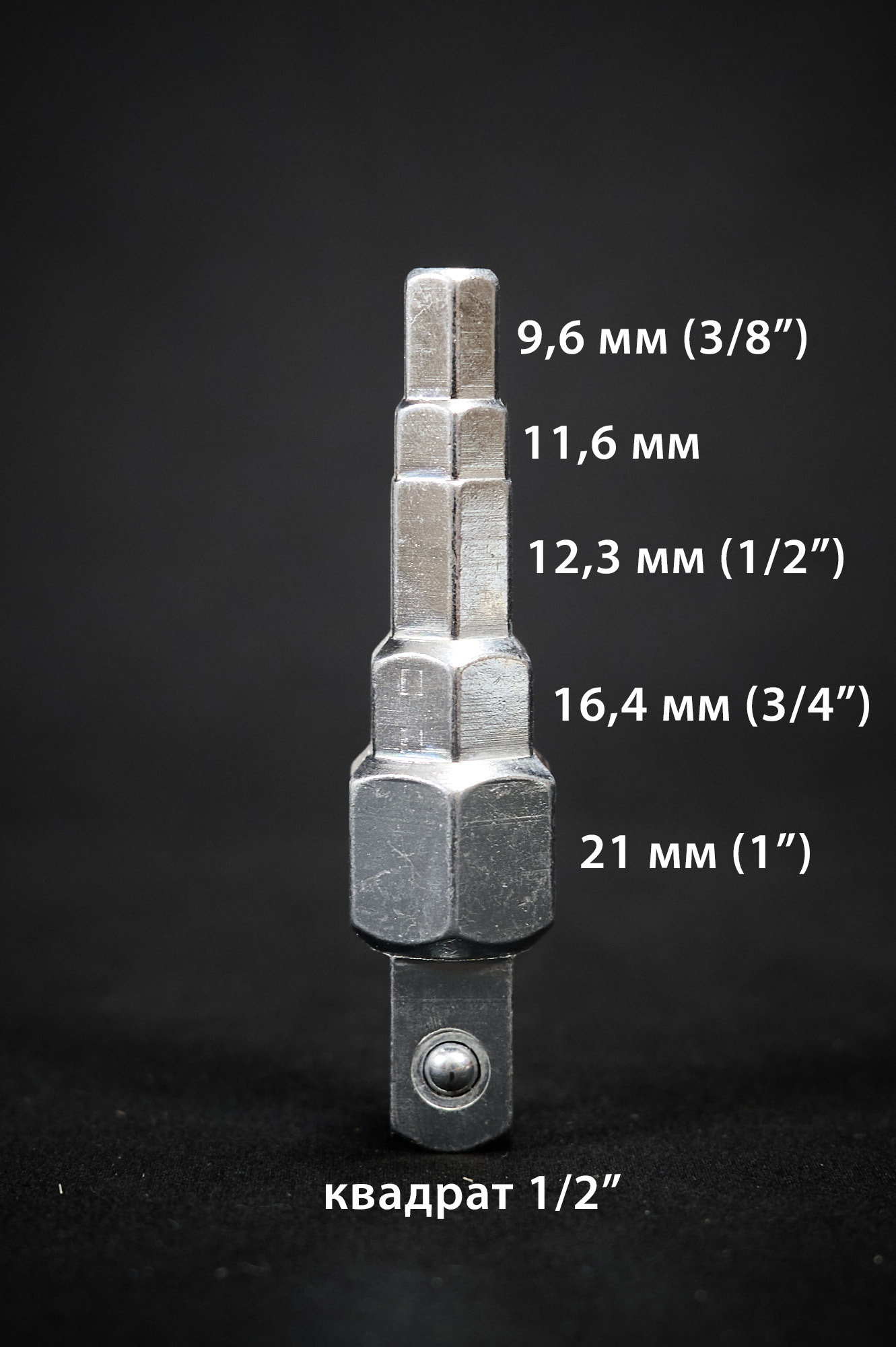

3/8″–1″гнездо под квадрат 1/2″есть трещотка или вороток с квадратом

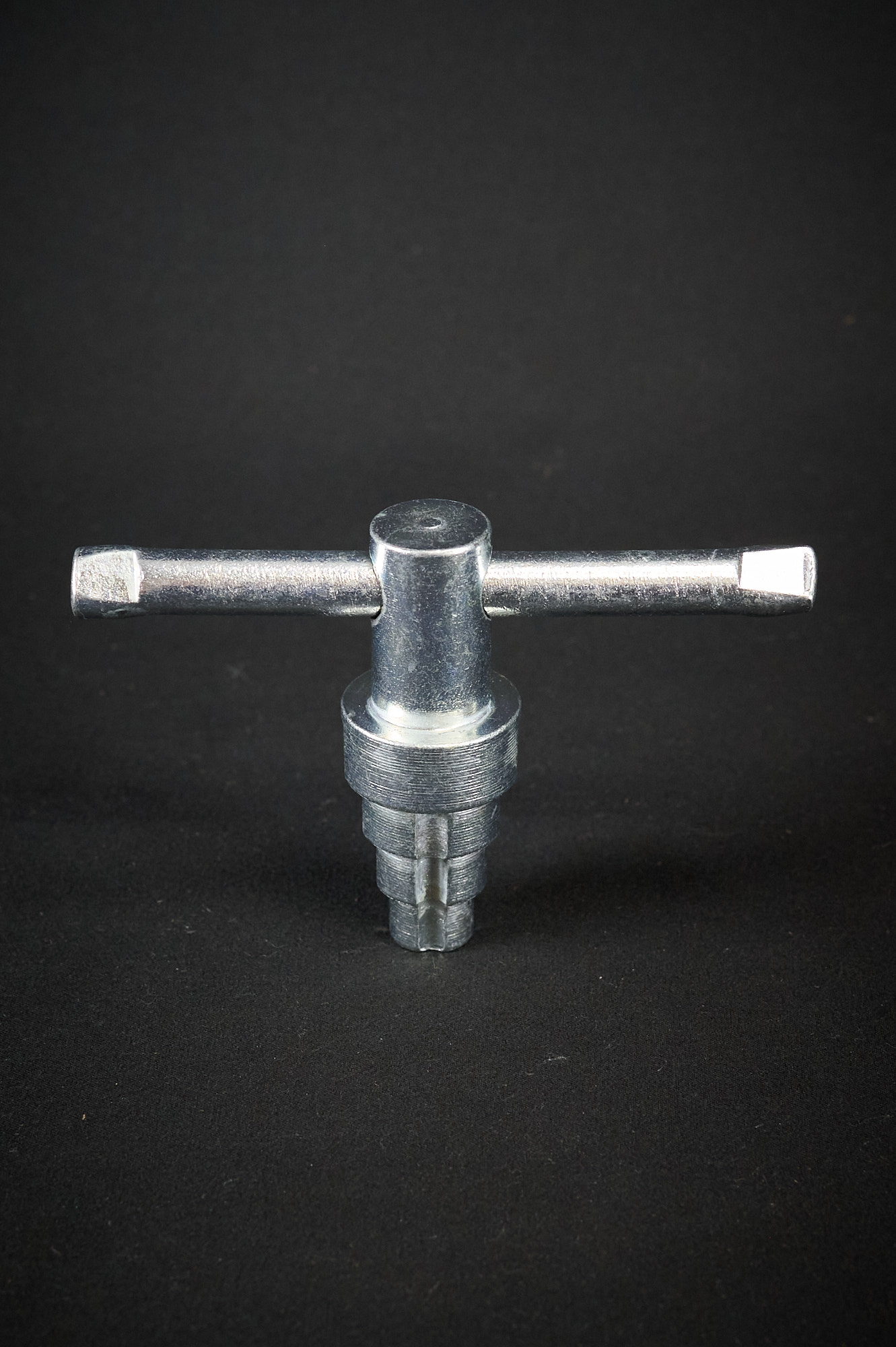

1/2″–1 1/4″поперечное отверстие Ø10,5 мм под воротокудобнее работать воротком
1/2″–1 1/4″наружный квадраттот же диапазон, но привод через квадрат
1 1/4″–1 1/2″наружный квадрат 12,7 мм, поперечное отверстие Ø16,5 мм под воротоккрупные соединения, два способа привода

Диапазон 1/2″–1 1/4″ закрывают два ключа с разным хвостовиком: у одного отверстие под вороток, у другого наружный квадрат. Выбирайте по тому, чем привычнее крутить.

По чертежам ключ под вороток и крупный ключ сделаны из стали 9ХС, длина первого — 72,6 мм, второго — 70 мм.

Диапазоны соседних исполнений частично совпадают. Если американка попадает в оба, берите ключ под тот привод, который уже есть в хозяйстве.

С какими американками работает

  • с парой выступов внутри;
  • с шестигранным внутренним профилем;
  • с комбинированным профилем, который совпадает со ступенями ключа.

У разных производителей внутренняя форма американок отличается. До начала работы проверьте, что ступень заходит в соединение и держится уверенно.

Преимущества

  • усилие передаётся изнутри — наружные грани и покрытие гайки не страдают;
  • ступенчатая форма закрывает несколько типоразмеров одним ключом;
  • удобен в ограниченном пространстве;
  • прикипевшую американку проще сорвать через трещотку или вороток;
  • подходит и для профессионального, и для бытового монтажа.

Как пользоваться

  1. Определите размер американки и возьмите ключ нужного исполнения.

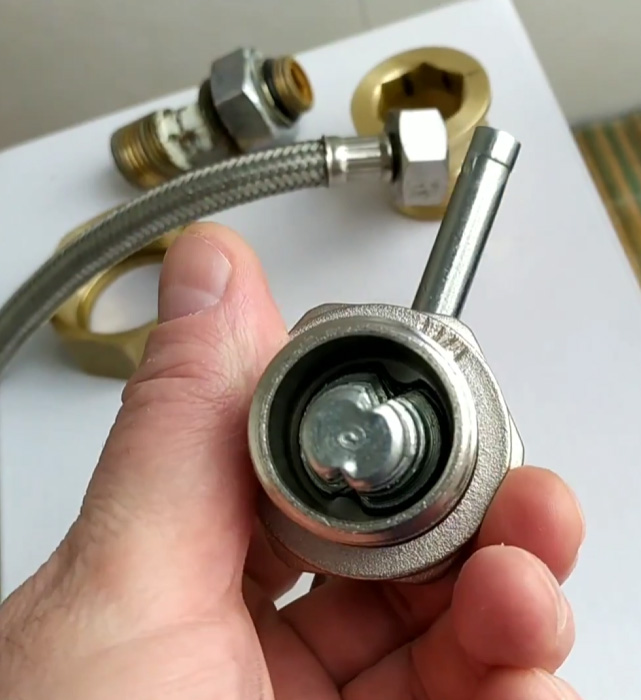

  2. Введите ступенчатую часть в соединение и убедитесь, что она зацепилась.
  3. Установите привод — трещотку, удлинитель, вороток или инструмент с квадратом 1/2″.
  4. Вращайте ровно, без рывков, так чтобы ключ не перекашивало: иначе можно смять профиль американки.
  5. Затягивайте с умеренным усилием, без перетяжки.
