Арт: 2.15.4

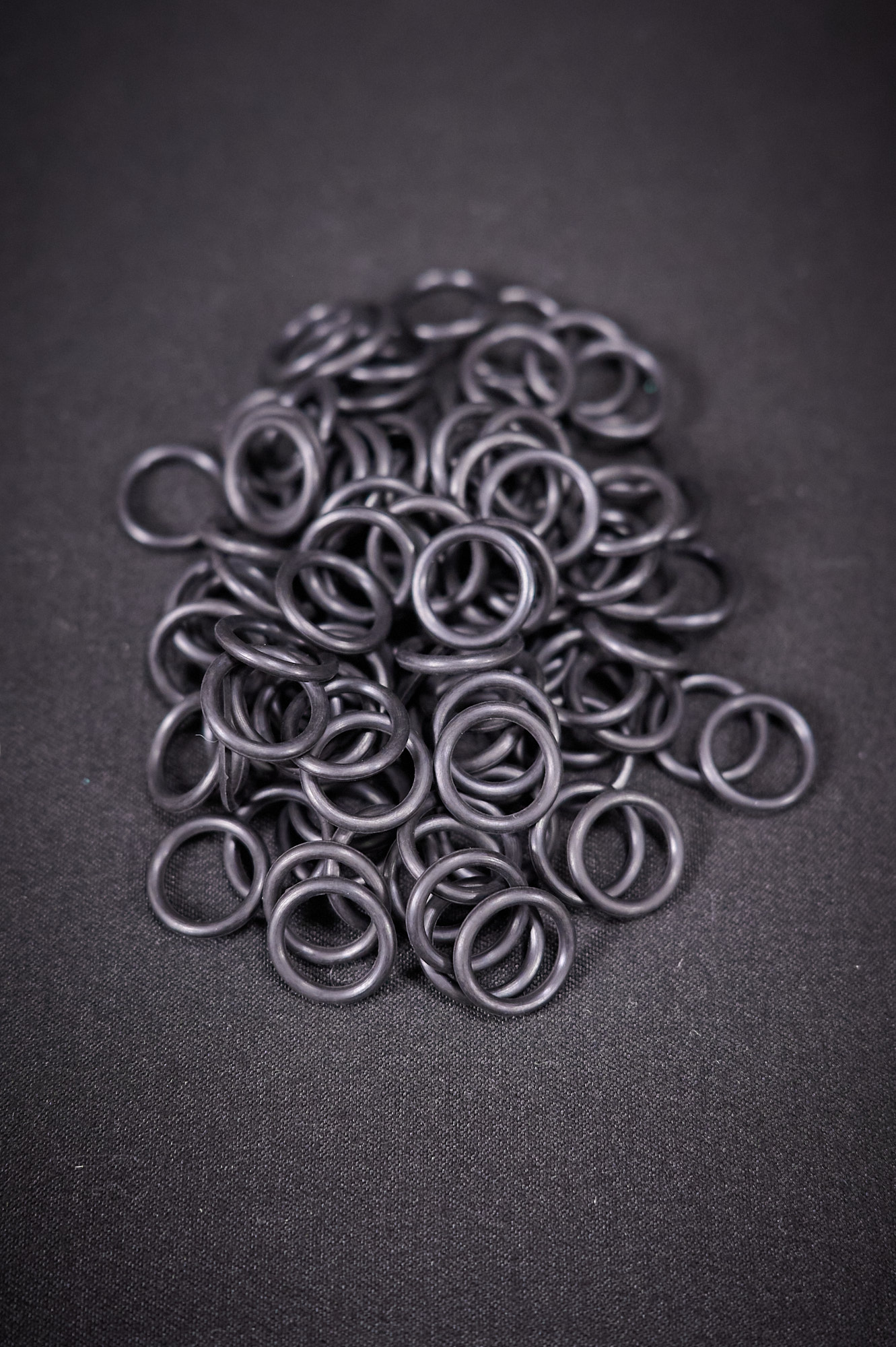

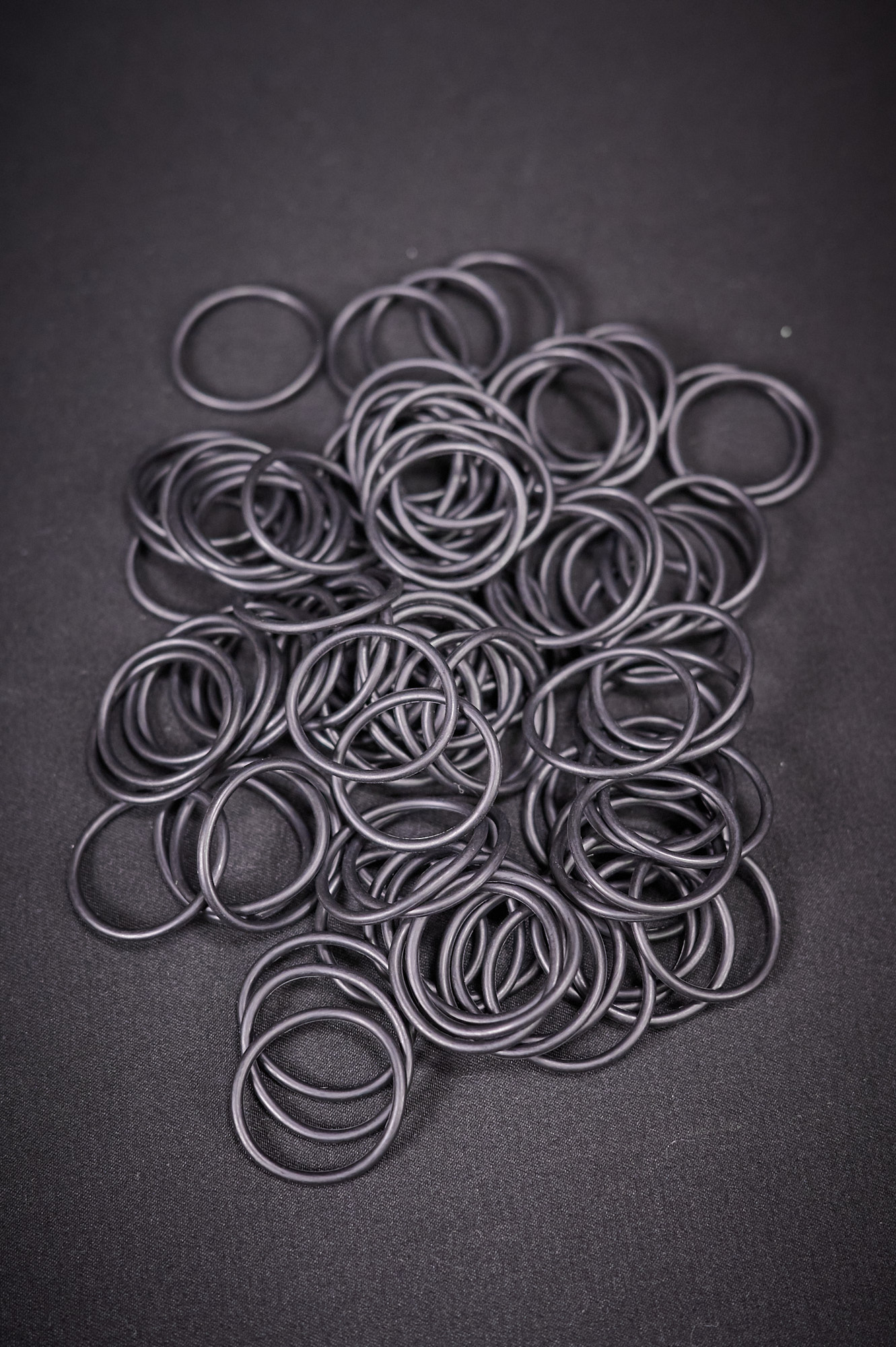

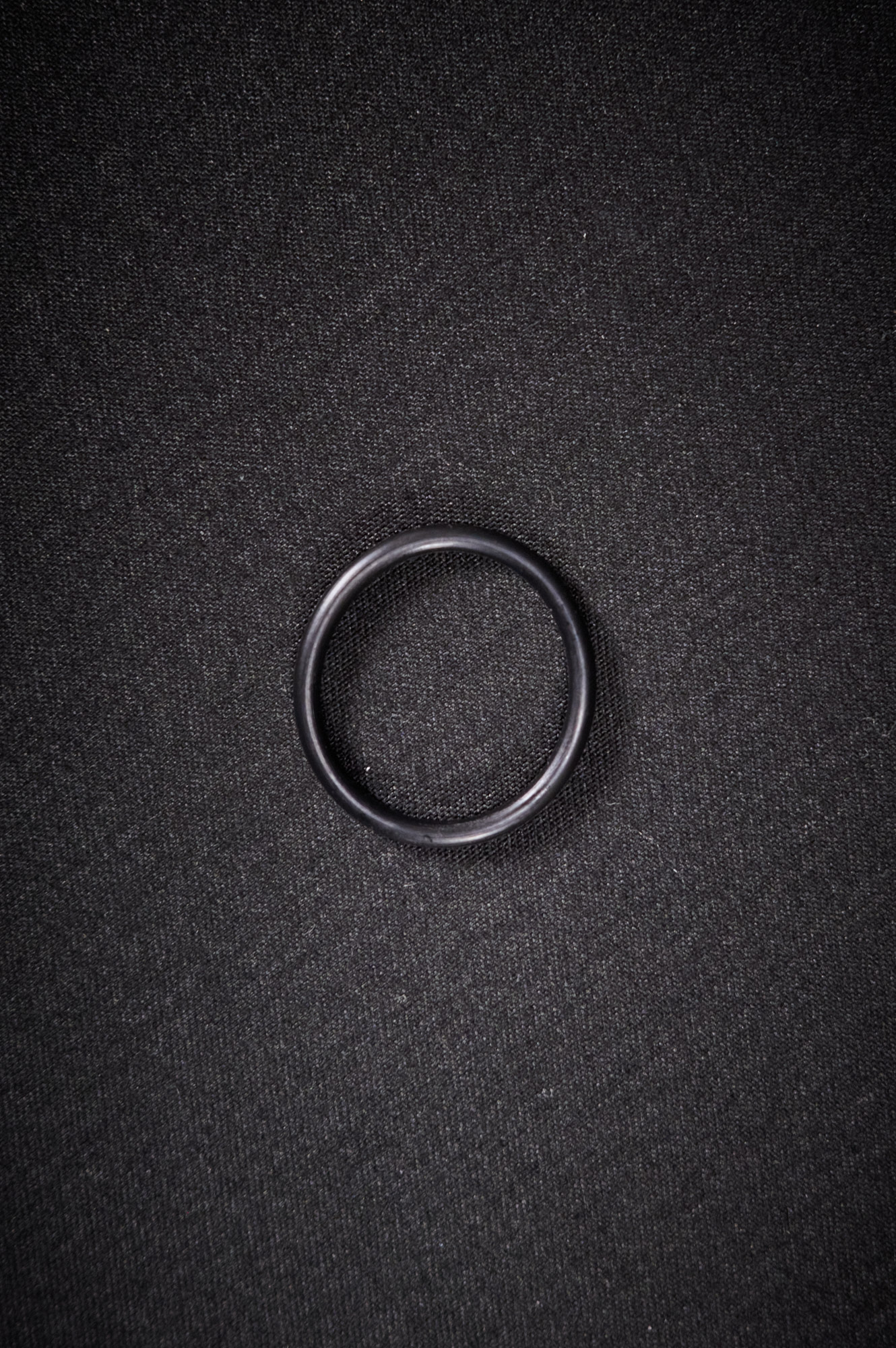

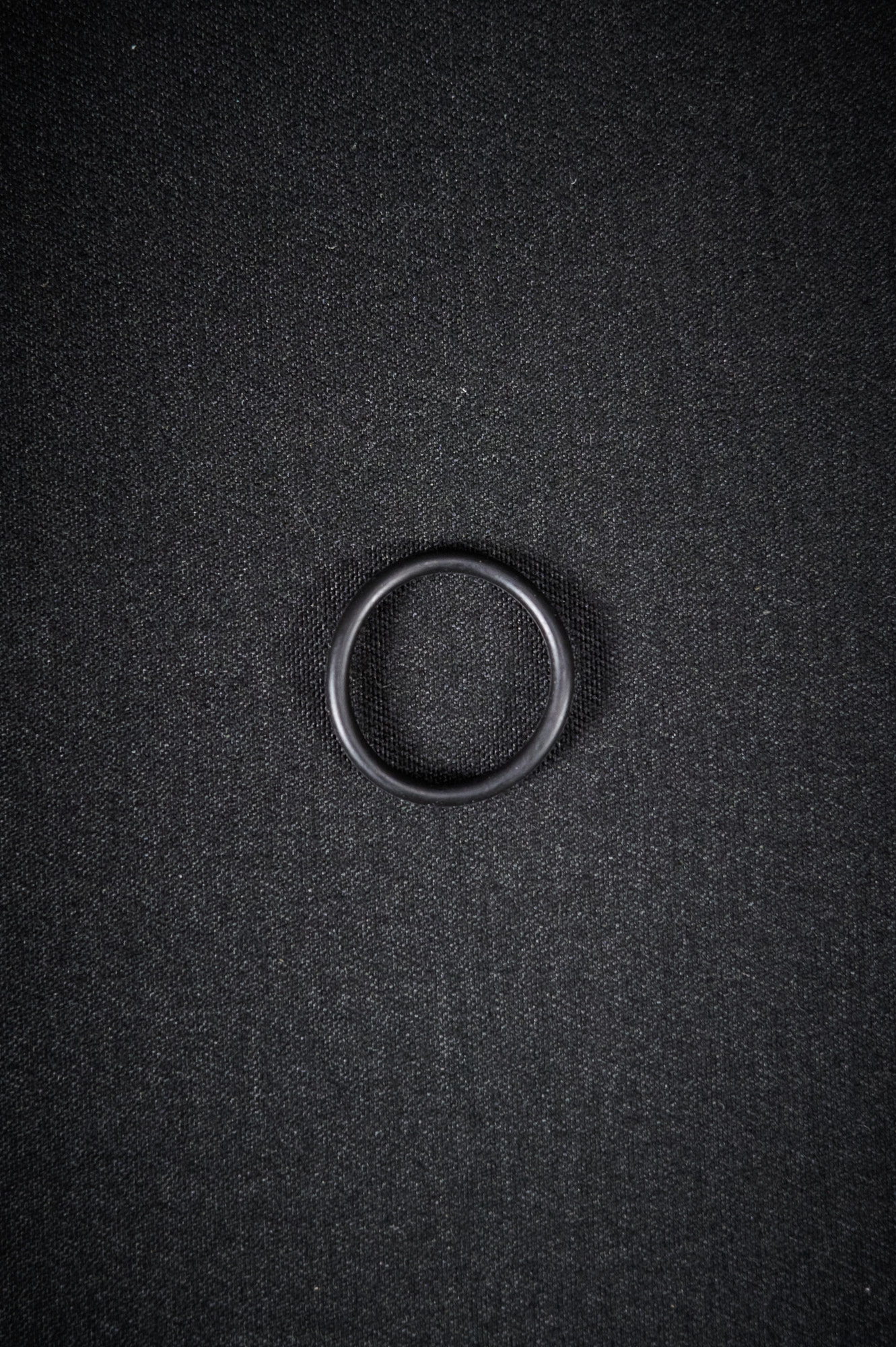

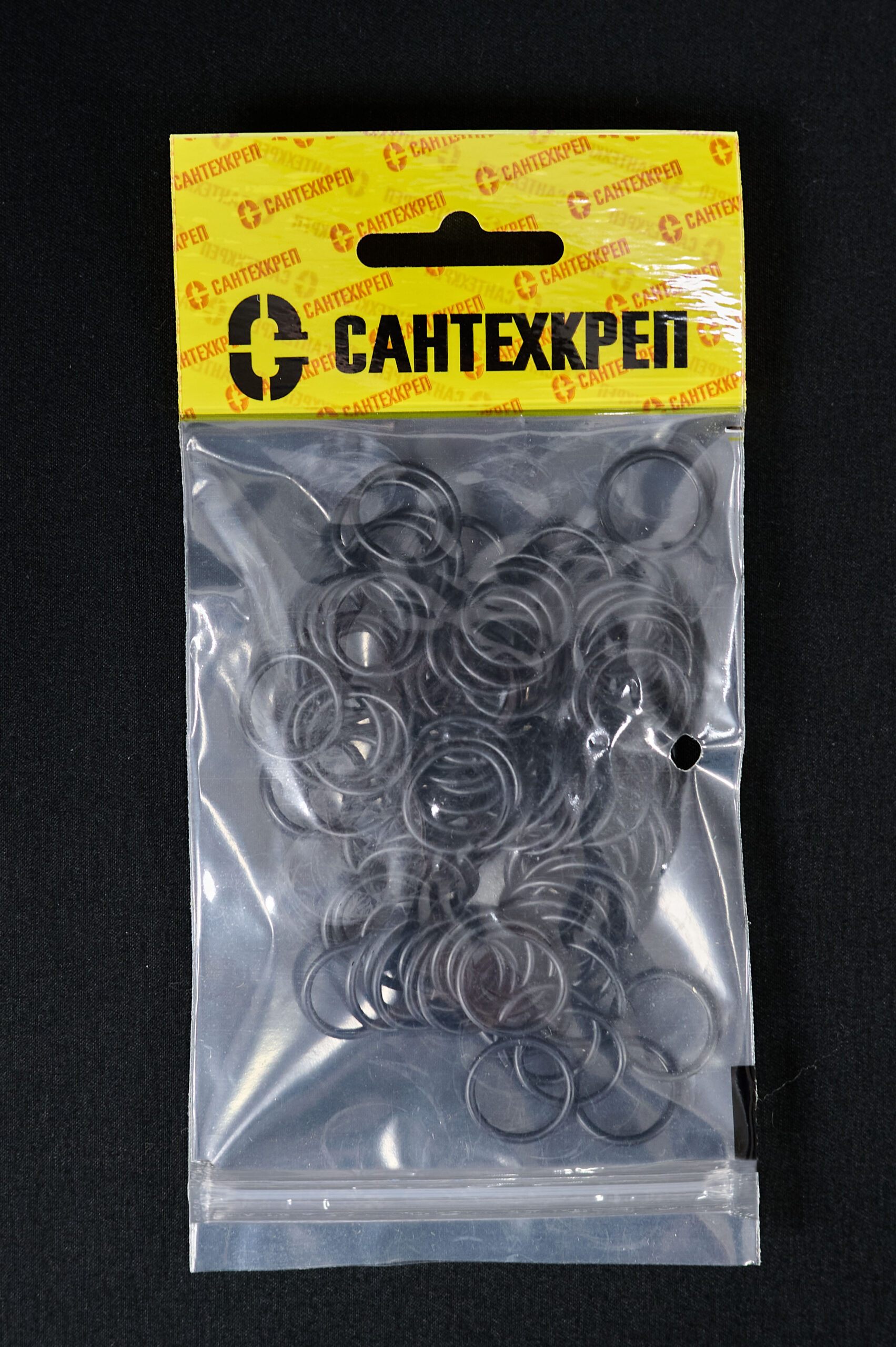

Кольца металлопластиковых фитингов ⌀16, 20, 26, 32 мм

Резиновые уплотнительные кольца для штуцеров фитингов металлопластиковых труб Ø16, 20, 26 и 32 мм. Подходят и для фитингов труб из сшитого полиэтилена Ø16–26 мм. Нужны, когда фитинг собирают повторно или кольцо повредилось при монтаже.

Материал — маслостойкий бутадиен-нитрильный каучук (NBR) твёрдостью 70 единиц по Шору А, рабочая температура от −40 до +100 °C. Фасовка — 100 шт.

Изделие выпускается в следующих вариациях:

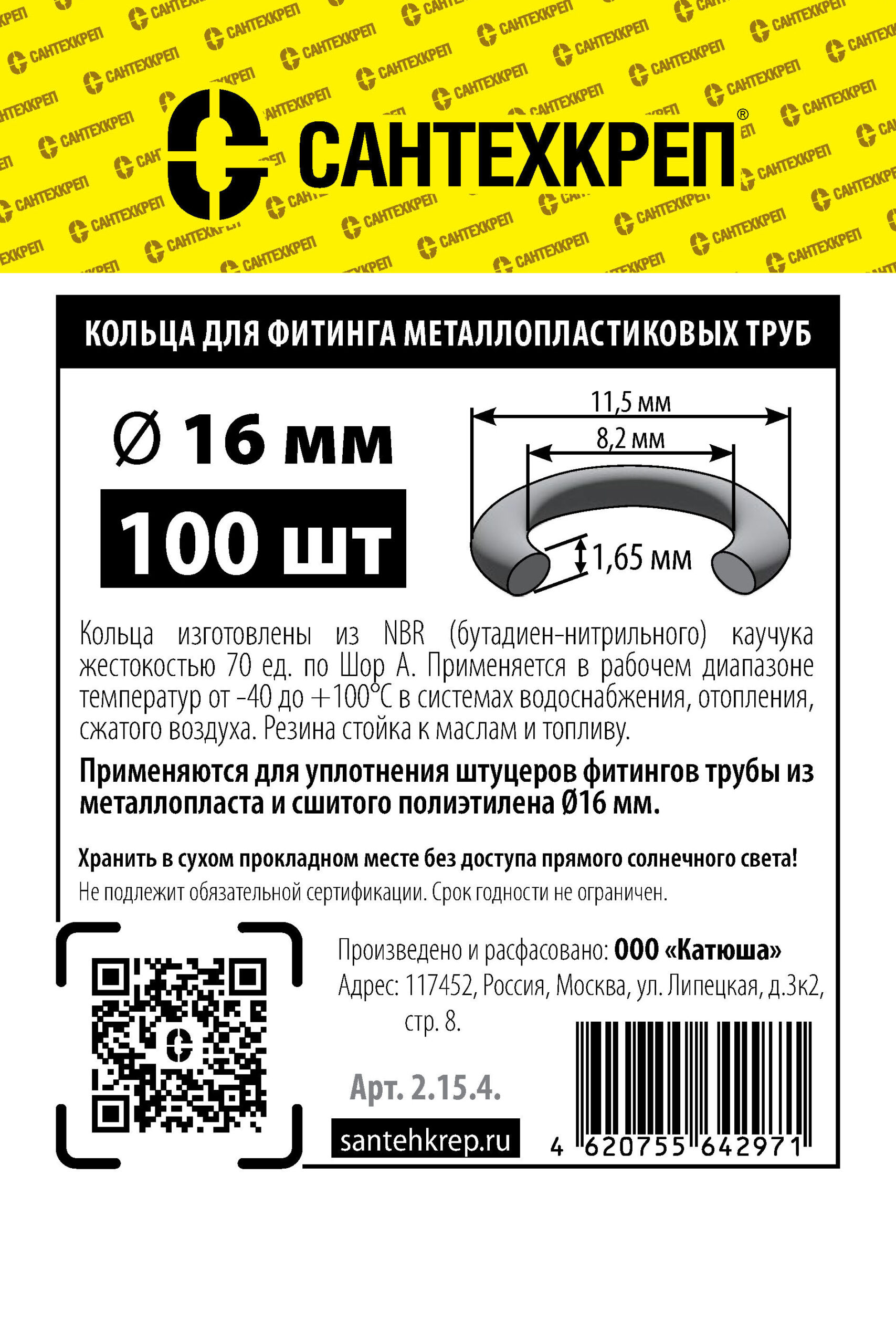

Кольцо металлопласта D 16 мм  (8,2*11,5 мм)
Кольцо металлопласта D 16 мм  (8,2*11,5 мм)
Кольцо металлопласта D 16 мм  (8,2*11,5 мм)
Кольцо металлопласта D 16 мм  (8,2*11,5 мм)
Арт. 2.15.4.
Кольцо металлопласта D 16 мм (8,2*11,5 мм)

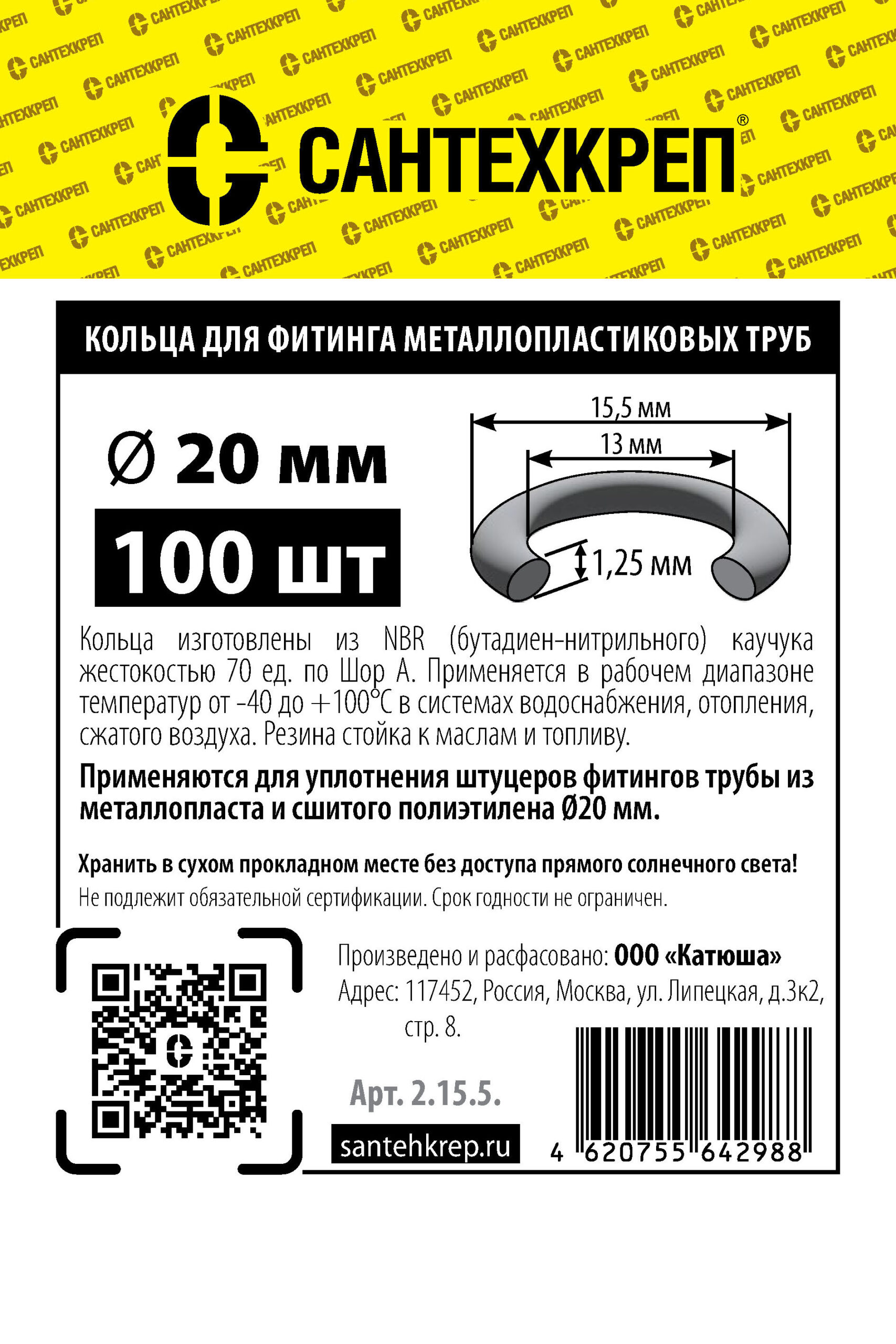

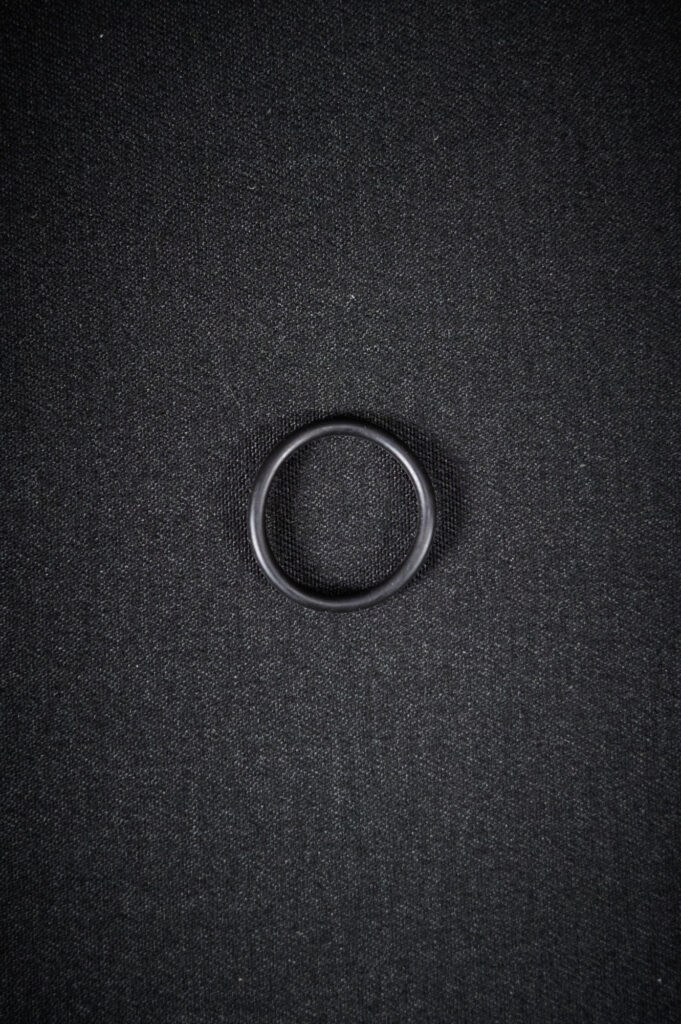

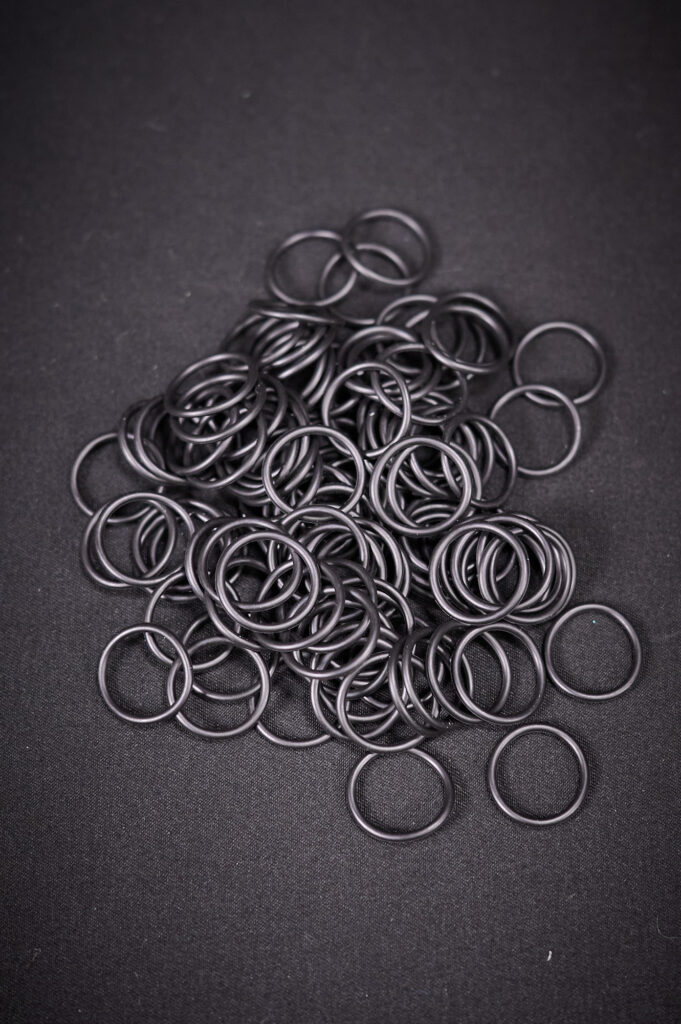

Кольцо металлопласта D 20 мм  (13*15,5 мм)
Кольцо металлопласта D 20 мм  (13*15,5 мм)
Кольцо металлопласта D 20 мм  (13*15,5 мм)
Кольцо металлопласта D 20 мм  (13*15,5 мм)
Арт. 2.15.5.
Кольцо металлопласта D 20 мм (13*15,5 мм)

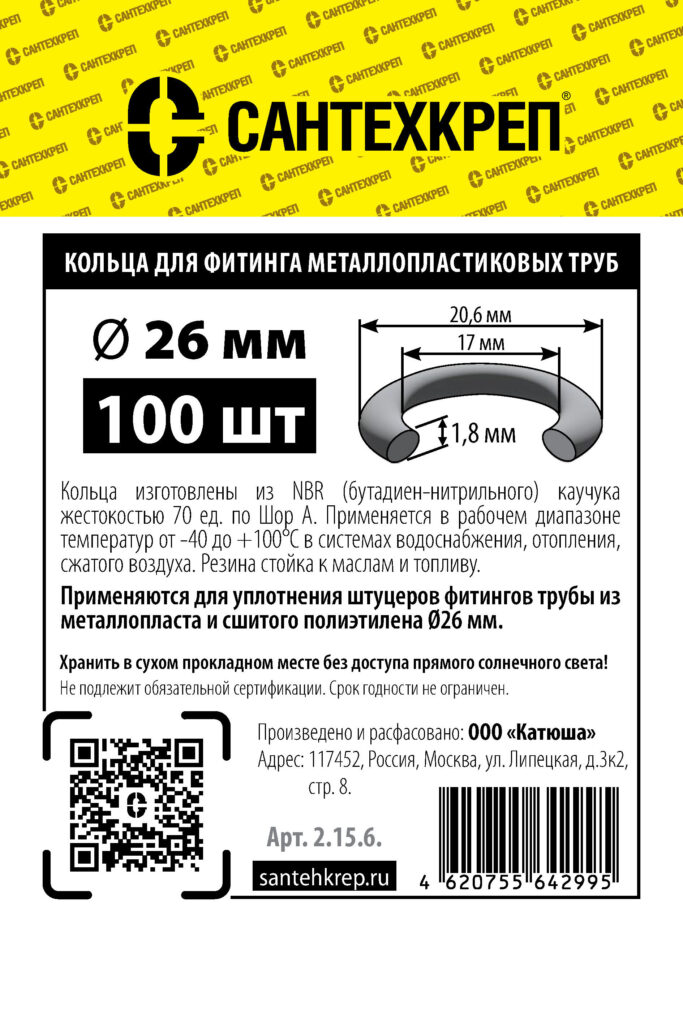

Кольцо металлопласта D 26 мм  (17*20,6 мм)
Кольцо металлопласта D 26 мм  (17*20,6 мм)
Кольцо металлопласта D 26 мм  (17*20,6 мм)
Кольцо металлопласта D 26 мм  (17*20,6 мм)
Арт. 2.15.6.
Кольцо металлопласта D 26 мм (17*20,6 мм)
Кольцо металлопласта D 32 мм  (22,5*26,5 мм)
Кольцо металлопласта D 32 мм  (22,5*26,5 мм)
Кольцо металлопласта D 32 мм  (22,5*26,5 мм)
Кольцо металлопласта D 32 мм  (22,5*26,5 мм)
Арт. 2.15.7.
Кольцо металлопласта D 32 мм (22,5*26,5 мм)

Описание

В фитинге металлопластиковой трубы герметичность держат резиновые кольца, надетые в канавки штуцера: труба садится на штуцер и обжимает их. При разборке кольца часто остаются смятыми, а при неаккуратном монтаже их срезает кромка трубы. В обоих случаях соединение потечёт, но менять весь фитинг не обязательно — достаточно поставить новые кольца.

Характеристики

ПараметрЗначение
МатериалNBR (бутадиен-нитрильный каучук)
Твёрдость70 единиц по Шору А
Температура−40…+100 °C
Системыводоснабжение, отопление, сжатый воздух
Стойкостьк маслам и топливу

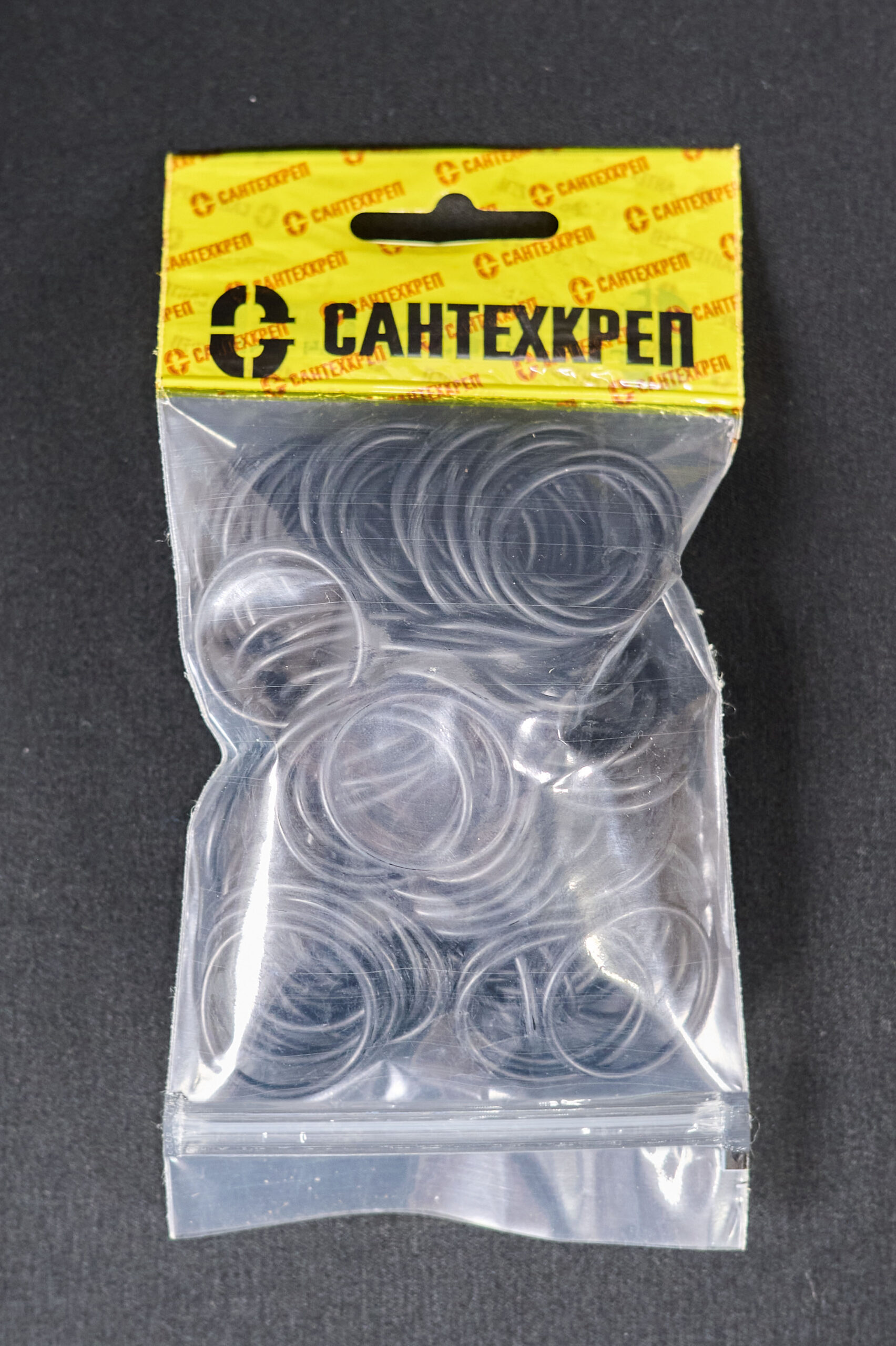

Фасовка100 шт.
Срок годностине ограничен

Размеры

Наружный Ø трубыКольцо, внутренний × наружный ØТолщина шнура
16 мм8,2 × 11,5 мм1,65 мм
20 мм13 × 15,5 мм1,25 мм
26 мм17 × 20,6 мм1,8 мм

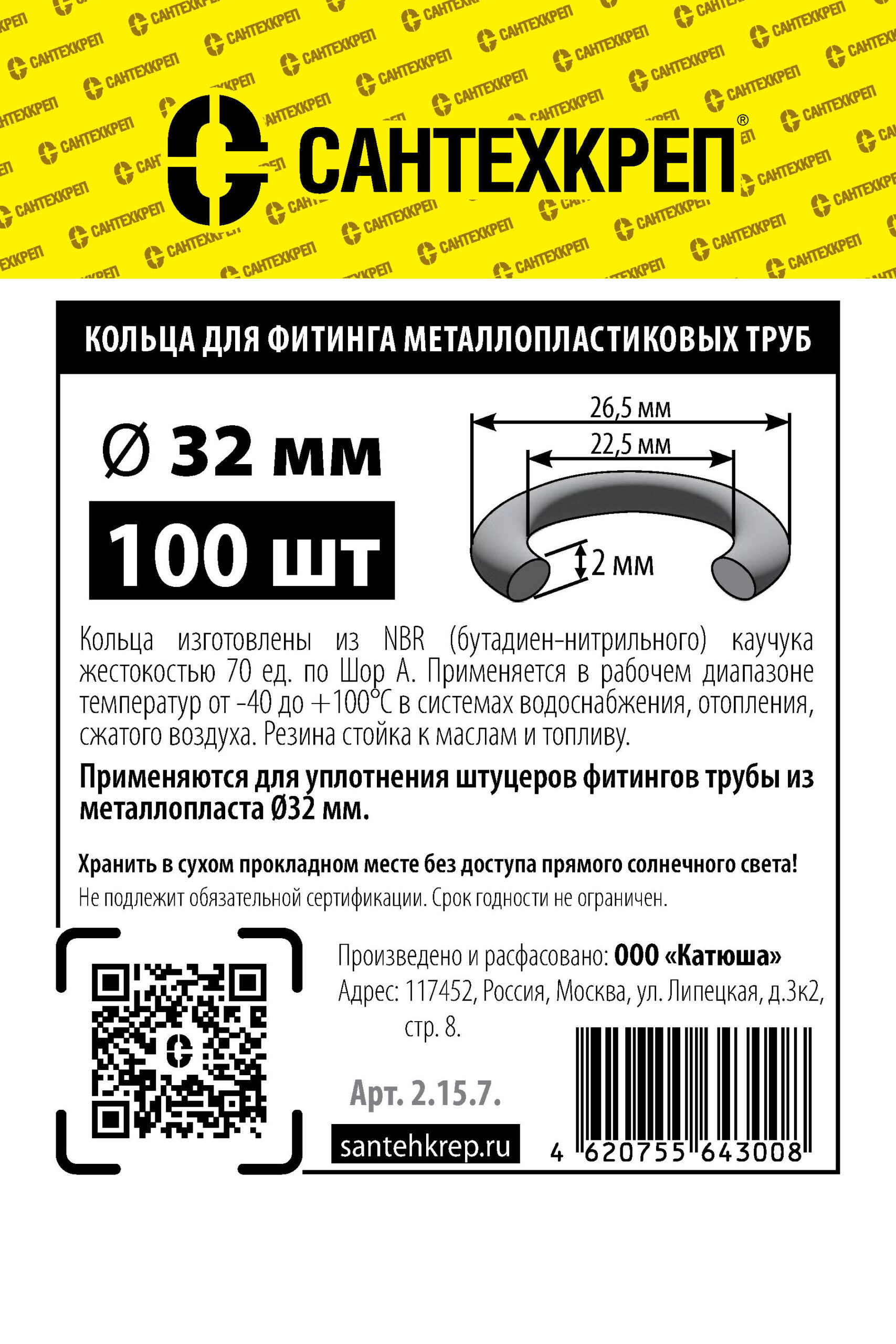

32 мм22,5 × 26,5 мм2 мм

Толщина шнура у колец разная и не растёт вместе с диаметром трубы: у кольца для Ø20 она меньше, чем у кольца для Ø16. Поэтому размер подбирают не только по трубе, но и по канавке штуцера или по снятому кольцу.

Преимущества

  • кольца продаются отдельно — фитинг можно собрать повторно;
  • резина не разбухает от масел и топлива и сохраняет форму;
  • подходят для холодной и горячей воды, отопления и сжатого воздуха;
  • срок годности не ограничен — удобно держать запас.

Область применения

  • фитинги металлопластиковых труб в квартирах и частных домах;
  • фитинги труб из сшитого полиэтилена Ø16–26 мм;
  • ремонт и переборка компрессионных соединений.

Монтаж

Перекройте воду и сбросьте давление, открутите гайку и стяните трубу со штуцера. Старые кольца снимите, не повредив канавки, новые наденьте ровно, без скручивания. Перед посадкой трубы откалибруйте её торец и снимите внутреннюю фаску — острая кромка режет резину. Наденьте трубу до упора, затяните гайку и проверьте соединение под давлением.

Хранение

В сухом прохладном месте без прямого солнечного света.

Производитель — ООО «Катюша». Сделано в России.
