Арт: 2.15.26.

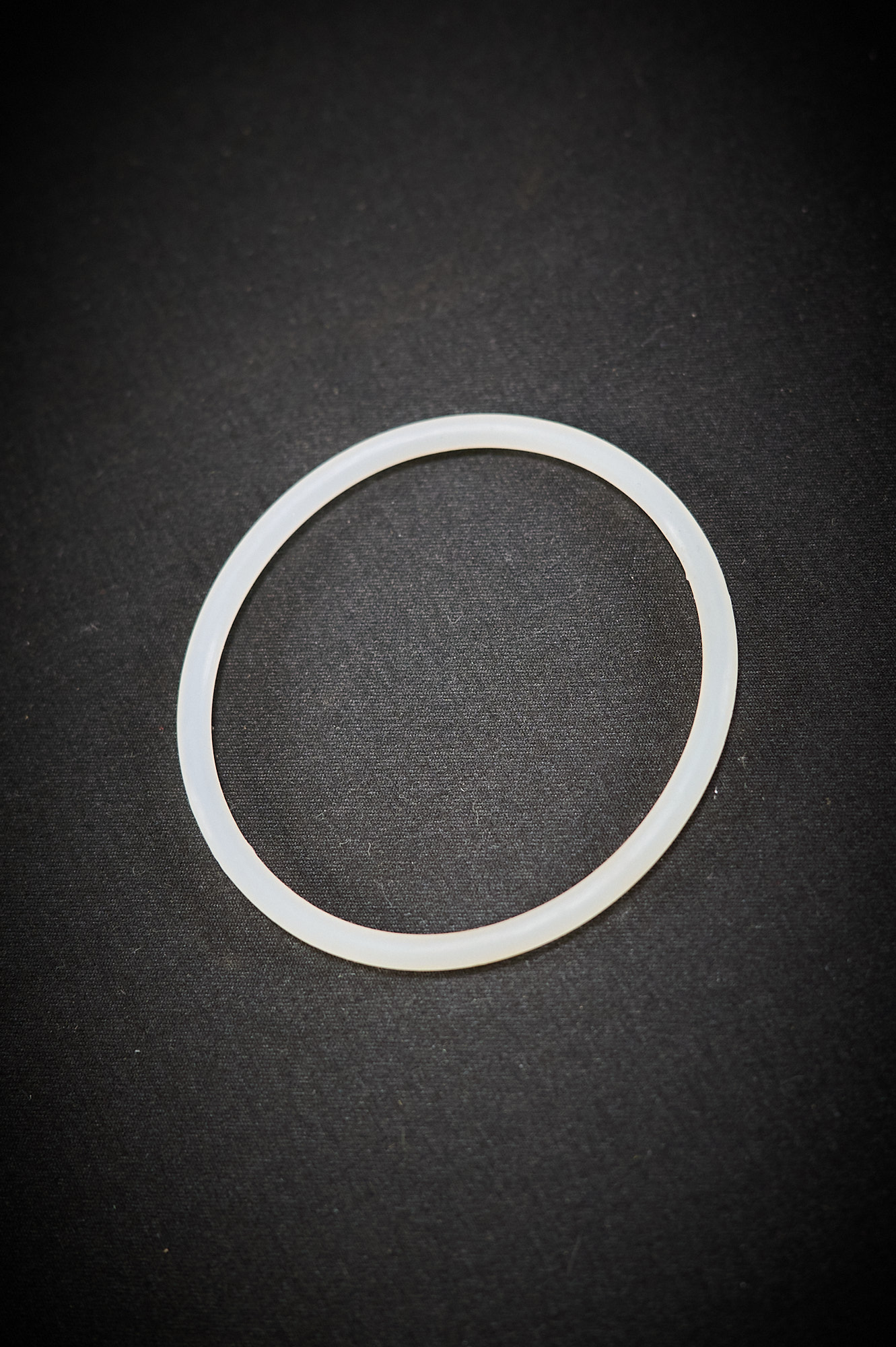

Кольцо резиновое 10″

Резиновое уплотнительное кольцо из NBR для колб магистральных фильтров 10″. Выпускается в двух вариантах: толстое — 94 × 105 мм и тонкое — 92 × 101 мм.

Кольцо восстанавливает герметичность стыка колбы с крышкой, когда фильтр начинает подтекать по резьбе, — менять корпус при этом не нужно.

Изделие выпускается в следующих вариациях:

Кольцо 10″ толстое (94*105 мм)
Арт. 2.15.26.
Кольцо 10″ толстое (94*105 мм)
Кольцо 10″ тонкое (92*101 мм)
Арт. 2.15.27.
Кольцо 10″ тонкое (92*101 мм)

Описание

Колба магистрального фильтра вкручивается в крышку по резьбе. Уплотняет этот стык резиновое кольцо: оно сидит в пазу крышки и сжимается, когда колбу докручивают до упора. Со временем кольцо сплющивается, твердеет или повреждается при обслуживании — и по резьбе колбы появляется вода. Новое кольцо обходится дешевле нового корпуса и ставится за несколько минут.

Характеристики

ПараметрЗначение
Типоразмер фильтра10″
Толстое кольцо94 × 105 мм
Тонкое кольцо92 × 101 мм
МатериалNBR (бутадиен-нитрильный каучук)
Рабочая температура−40…+100 °C
Место установкипаз в крышке фильтра

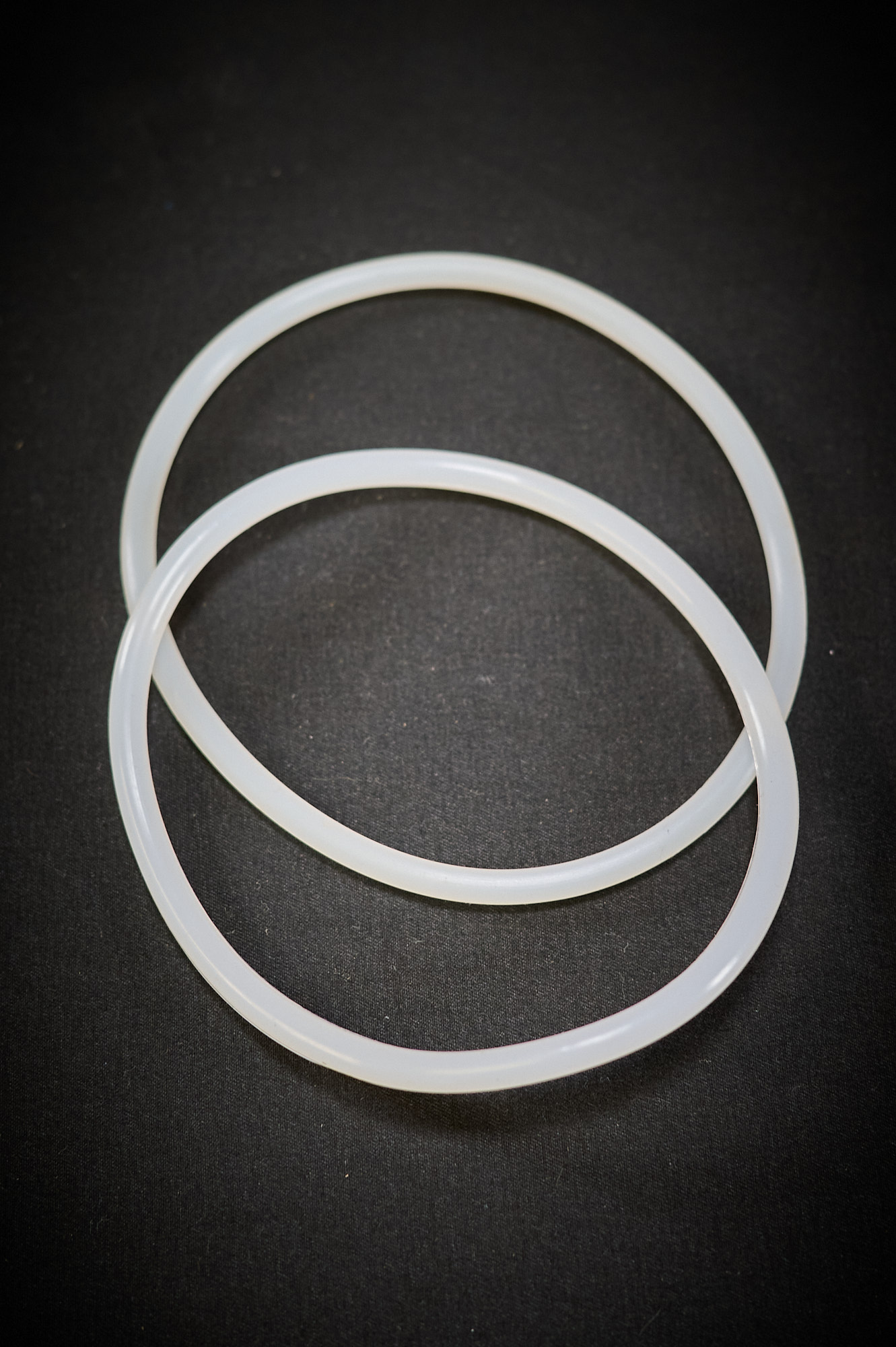

Толстое или тонкое

Уплотнения колб 10″ у разных марок фильтров не одинаковы — отсюда два варианта. Разница — несколько миллиметров, и на глаз её легко не заметить. Снимите старое кольцо и измерьте внутренний и наружный диаметр: 94 × 105 мм — толстое, 92 × 101 мм — тонкое.

Почему NBR

Бутадиен-нитрильный каучук остаётся упругим в холодной воде на вводе и не разбухает от силиконовой смазки, которой обрабатывают кольцо при сборке фильтра.

Когда менять кольцо

  • колба подтекает по резьбе, хотя затянута;
  • кольцо сплющилось, затвердело или надорвано;
  • при замене картриджа видно, что резина потеряла упругость.

Замена

  1. Перекройте вентили на входе и выходе фильтра и стравите давление — кнопкой на крышке или через ближайший кран.
  2. Отверните колбу специальным ключом, подставив таз под остаток воды.
  3. Выньте старое кольцо и вычистите паз от песка и налёта.
  4. Уложите новое ровно, без перекручивания; тонкий слой силиконовой смазки облегчит сборку.
  5. Заверните колбу, плавно дайте воду и осмотрите стык.

Производитель — ООО «Катюша». Сделано в России.
