Арт: 1.1.2.11.

Кронштейн напольный с цепочкой для крепления за нижний коллектор К 10.1

Напольный кронштейн К10.1 предназначен для установки алюминиевых секционных радиаторов, которые нельзя или не хочется вешать на стену. Радиатор фиксируется за нижний коллектор: стальная цепочка охватывает его и стягивается болтом М8, а опора кронштейна крепится к полу.

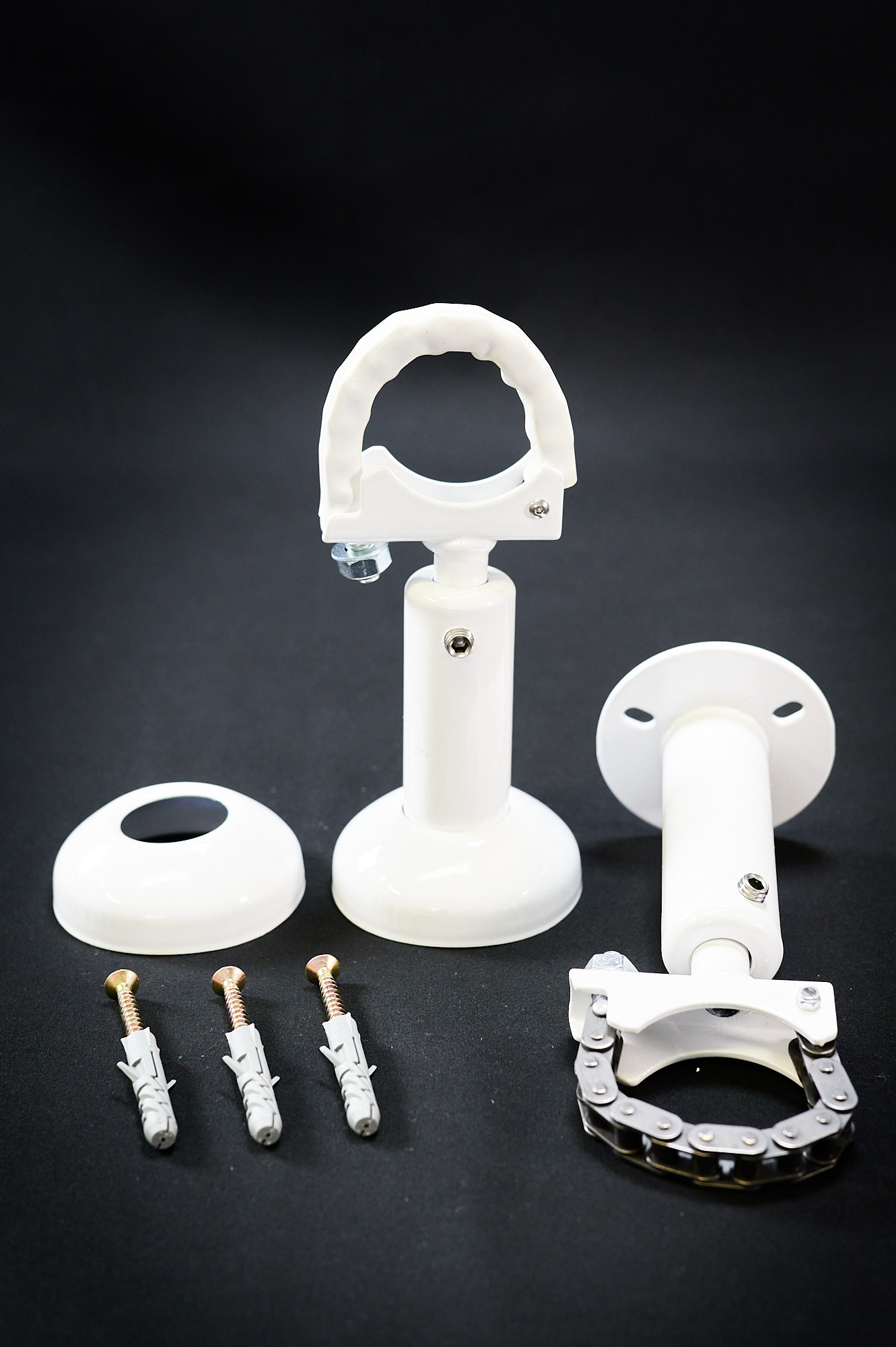

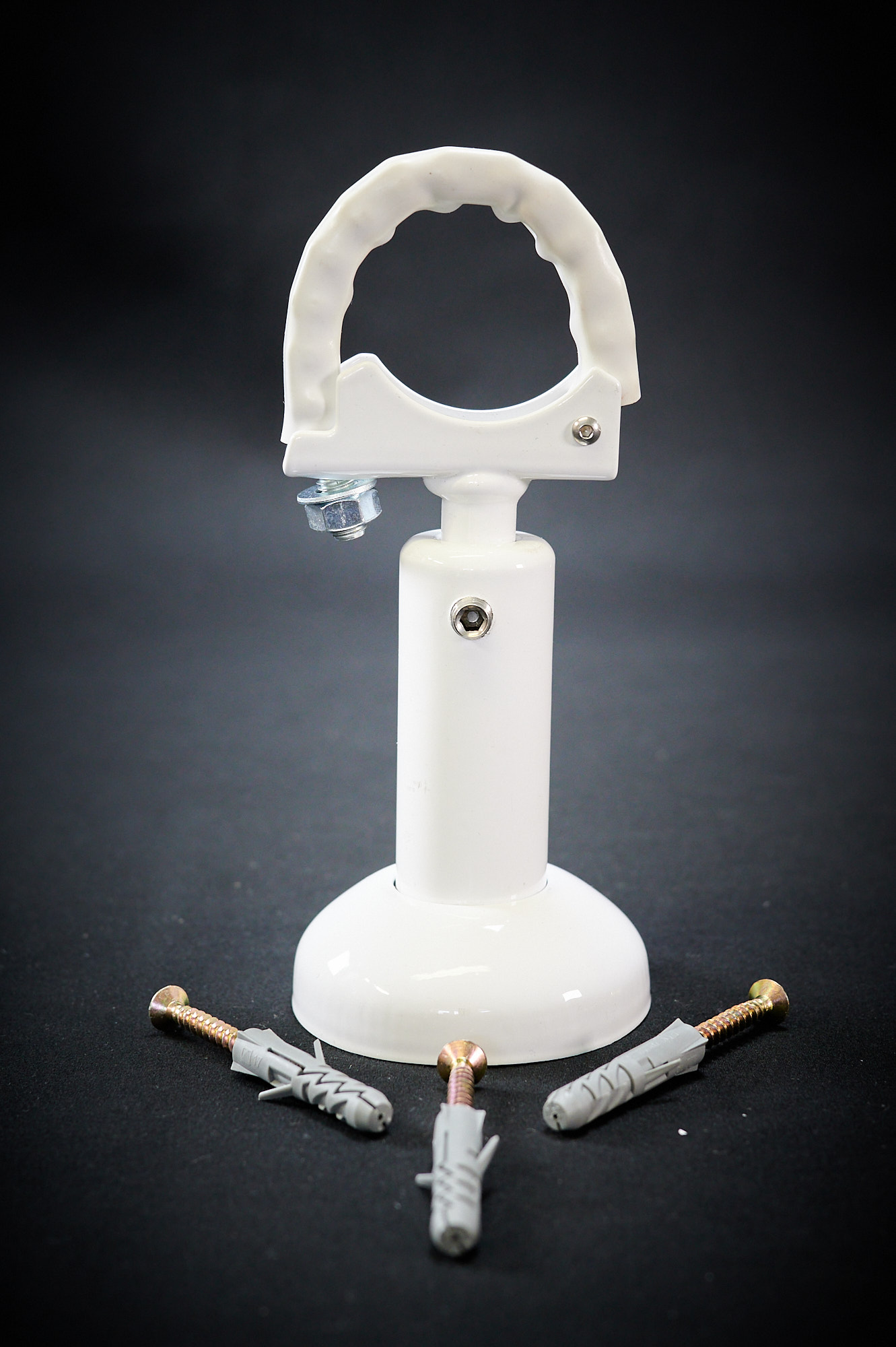

Поставляется комплектом: пара кронштейнов и крепёж к полу — дюбели с саморезами. Цепочка подходит для коллекторов диаметром от 40 до 50 мм.

Исполнение:

Кронштейн напольный с цепочкой для крепления за нижний коллектор К 10.1Арт. 1.1.2.11.
Кронштейн напольный с цепочкой для крепления за нижний коллектор К 10.1

Описание

Нагрузку от радиатора кронштейн передаёт не на стену, а на пол. Поэтому его ставят там, где стены для навески нет или она недостаточно прочная, — например, под панорамным окном. Отверстия в радиаторе не нужны: узел крепления просто охватывает коллектор.

Конструкция

Основание кронштейна — опора Ø30 мм с фланцем Ø70 мм, которая прикручивается к полу дюбелем с саморезом. Из опоры поднимается стальной стержень Ø14 мм, на его верхнем конце — цепочка и болт М8 для стяжки. Для деталей используется сталь 08ПС (холоднокатаная, ГОСТ 19851-74) толщиной 2 мм. Покрытие — порошковая эмаль белого цвета: она ложится ровно, без пропусков, и не боится лёгких ударов.

Характеристики

ПараметрЗначение
МодельК10.1
Диаметр коллектора40–50 мм
Крепление радиаторацепочка за нижний коллектор, стяжка болтом М8
ОпораØ30 мм с фланцем Ø70 мм
Стерженьстальной, Ø14 мм
Материалхолоднокатаная сталь 08ПС, 2 мм
Цвет покрытиябелый, RAL 9016
Масса570 г за комплект
Состав комплектакронштейны — 2 шт., дюбели с саморезами — 2 шт.

Область применения

  • радиаторы под панорамным остеклением и витринами — в квартирах, офисах, магазинах;
  • установка у гипсокартонных и других лёгких перегородок;
  • стены, которые не выдерживают нагрузку от радиатора;
  • дополнительная опора снизу для радиатора, висящего на стене.

Как выбрать

Главное — диаметр нижнего коллектора: цепочка охватывает коллекторы от 40 до 50 мм, точное значение указано в паспорте радиатора. Второй момент — основание пола. Штатные дюбели подходят не для любого пола, для другого основания подбирают свой крепёж.

Монтаж

Установите радиатор на место и отметьте на полу точки под опоры, ориентируясь на нижний коллектор. Просверлите отверстия, закрепите опоры дюбелями с саморезами, затем оберните цепочку вокруг коллектора и затяните болт. Убедитесь, что радиатор стоит ровно, и только после этого подключайте его к трубам.
