Кронштейн напольный широкоуниверсальный панельного и секционного радиатора К11.5
Напольный широкоуниверсальный кронштейн К11.5 предназначен для монтажа всех видов панельных и алюминиевых секционных радиаторов. Его применяют при панорамном остеклении и там, где стены не держат нагрузку: радиатор устанавливается на черновой или чистовой пол.
Поставляется парой в собранном виде. Высота — 700 мм (К11.5) или 1 м (К11.5-01). Полезная масса радиатора — до 20 кг на кронштейн.
Изделие выпускается в следующих вариациях:
 | Арт. 1.1.3.9. Кронштейн напольный широкоуниверсальный панельного и секционного радиатора К 11.5 (пара) |
| Арт. 1.1.3.10. Кронштейн напольный широкоуниверсальный панельного и секционного радиатора К 11.5-01 (H=1 метр, пара) |
Описание
Пара состоит из двух консолей — одна с левым пазом, другая с правым. Каждая консоль стоит на опорной площадке, которую прикручивают к полу. Для панельного радиатора в паз вставляют две сборки: нижняя принимает прибор на крючок, верхняя прижимает его к стойке. Высоту сборок фиксируют фланцевыми гайками М6, под ширину радиатора крючки подгоняют винтами М5 под шестигранный ключ. Благодаря прижиму панельный радиатор не просто висит, а притянут к кронштейну. Секционный радиатор навешивают на сменные кронштейны с регулировкой по вылету — их ставят вместо сборок с крючками.
Характеристики
| Параметр | Значение |
|---|---|
| Высота консоли | 700 мм — К11.5; 1 м — К11.5-01 |
| Межосевое расстояние радиатора при высоте 700 мм | до 600 мм |
| Внутренний монтаж: ширина между панелями | 80–100 мм |
| Внешний монтаж панельного радиатора: вылет от стены | 45–75 мм |
| Секционный радиатор: вылет до центра | 95–115 мм |
| Полезная масса радиатора на один кронштейн | 20 кг, испытано трёхкратной нагрузкой |
| Срок службы | 10 лет |

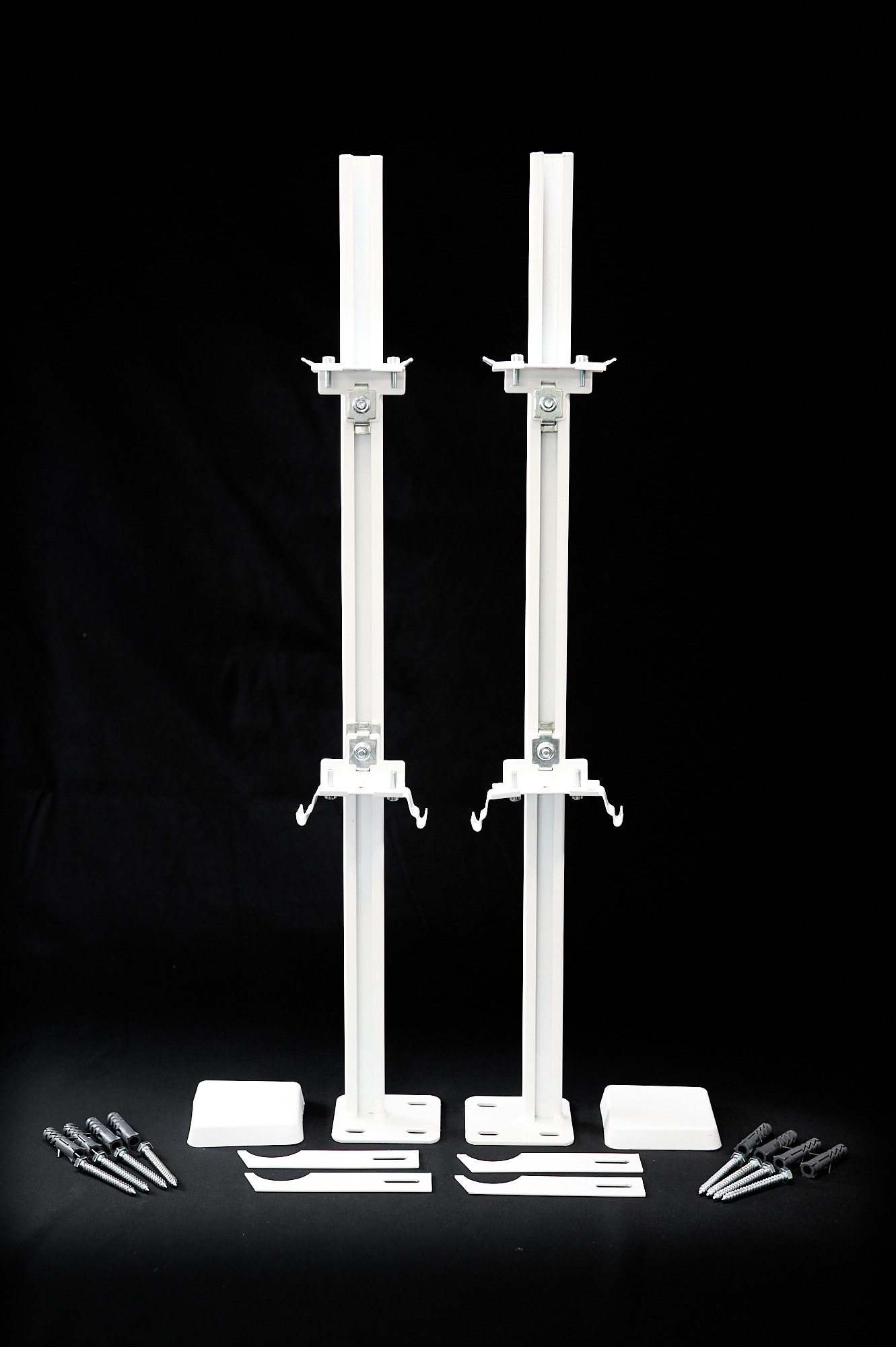

Комплект поставки (пара)
- консоли — две, с левым и правым пазом;
- сборки нижнего крепежа панельного радиатора — две;
- сборки верхнего крепежа панельного радиатора — две;
- сменные кронштейны для секционных радиаторов — четыре;
- декоративные накладки опоры — две;
- крепёж к полу — восемь дюбелей 10 × 50 мм и восемь шурупов 6 × 60 мм с шестигранной головкой.
Внутренний или внешний монтаж
Панельные радиаторы типов 20–33 предпочтительно ставить внутренним монтажом: консоли проходят между панелями. Типы 10 и 11, а также модели с проушинами крепят внешним монтажом — крючками на внешнем крае площадки.
Монтаж
Перед установкой выдержите зазоры: от пола до радиатора — от 60 мм, до стены — от 25 мм (оптимально 50 мм), до подоконника — от 50 мм. Удобно собрать кронштейны с радиатором на столе, примерить к полу и трубам и по ним разметить отверстия. Под каждую опору сверлят четыре отверстия буром 10 мм на глубину от 60 мм, шурупы заворачивают ключом на 10 мм; для нестандартного основания подбирают другой крепёж.
При внутреннем монтаже нижние сборки выставляют по высоте и затягивают гайки М6, крючки подгоняют под ширину радиатора винтами М5, затем надевают радиатор, ставят верхние сборки и притягивают прижимы шестигранным ключом. Лишнюю длину консолей отпиливают. На черновом полу площадка под опорой должна быть ровной, стойку до заливки стяжки закрывают плёнкой, декоративные накладки в этом случае не ставят.
Производитель — ООО «Катюша». Сделано в России.

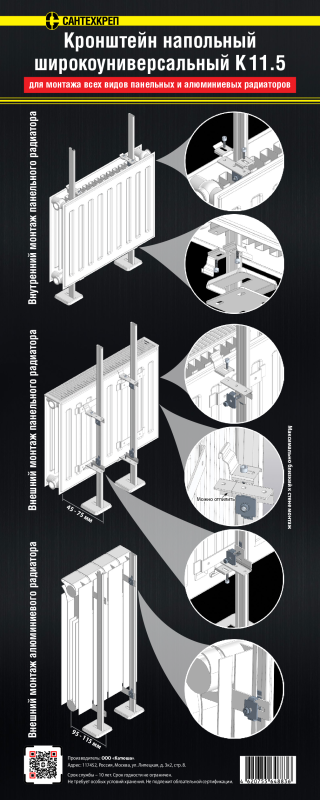

Инструкция по применению
