Арт: 1.1.2.12.

Кронштейн радиатора напольный регулируемый по вылету К 11.8

Напольный кронштейн К11.8 с регулировкой по вылету предназначен для секционных алюминиевых и биметаллических радиаторов. Он нужен, когда радиатор стоит под панорамным окном или стена не рассчитана на нагрузку: вес прибора передаётся на пол.

Выпускается в двух высотах: К11.8 с консолью 700 мм и К11.81 с консолью 1000 мм — для более высоких радиаторов. Допустимая нагрузка — до 20 кг на кронштейн.

Изделие выпускается в следующих вариациях:

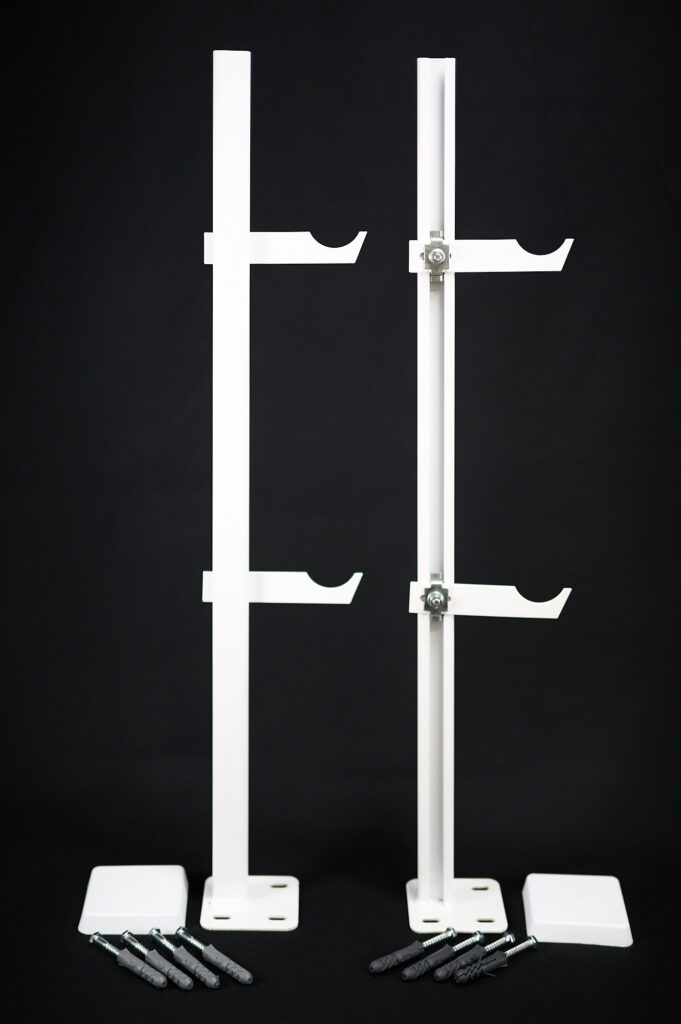

Кронштейн напольный регулируемый (700 мм) К 11.8
Арт. 1.1.2.12.
Кронштейн напольный регулируемый (700 мм) К 11.8
Кронштейн напольный регулируемый (1000 мм) К 11.81
Арт. 1.1.2.13.
Кронштейн напольный регулируемый (1000 мм) К 11.81

Описание

Основа изделия — стальная консоль профильного сечения. Внизу она стоит на опорной площадке 80 × 80 мм с четырьмя отверстиями и крепится к полу, а сверху на неё устанавливаются два сменных кронштейна, на которые навешивается радиатор. Их положение по высоте подбирают по месту и фиксируют закладными деталями с винтом и гайкой М6. Каждый сменный кронштейн длиной 130 мм имеет полукруглый вырез под коллектор и паз 6 × 25 мм — за счёт паза меняется вылет. Опору после монтажа закрывает декоративная накладка.

Характеристики

ПараметрЗначение
Типы радиаторовсекционные алюминиевые и биметаллические
Высота консолиК11.8 — 700 мм; К11.81 — 1000 мм
Межосевое расстояние радиатора для консоли 700 ммдо 600 мм
Вылет от стены до центра радиаторарегулируется, 95–115 мм
Нагрузка на один кронштейндо 20 кг, конструкция испытана тройной нагрузкой
Материалхолоднокатаная сталь 08ПС по ГОСТ 19851-74, толщина 2 мм
Покрытиебелая порошковая эмаль RAL 9016
Масса с консолью 700 мм960 г

Эмаль ложится однородным слоем без пропусков и посторонних включений и не скалывается от лёгких ударов.

Комплектация

  • одна консоль;
  • два сменных кронштейна под секционный радиатор;
  • декоративная накладка на опору;
  • четыре дюбеля 10 × 50 мм и четыре шурупа 6 × 60 мм с шестигранной головкой под ключ на 10.

Какую высоту выбрать

Консоль 700 мм подходит для радиаторов с межосевым расстоянием до 600 мм при зазоре от пола не менее 60 мм. Если радиатор выше, берите К11.81 с консолью 1000 мм. Проверьте и массу прибора: на один кронштейн — не более 20 кг.

Преимущества

  • регулировка по высоте и по вылету от стены;
  • стена не несёт нагрузку от радиатора;
  • можно монтировать на черновой пол до стяжки или на чистовой;
  • крепёж к полу и накладка уже в комплекте.

Область применения

Квартиры с панорамным остеклением, офисы, магазины, загородные дома; помещения со стенами из гипсокартона и других лёгких материалов; перенос радиатора на место, где опереться на стену нельзя.

Монтаж

При установке до стяжки площадка под опорой должна быть ровной по всей площади контакта, без заметного уклона. Удобно заранее собрать кронштейн с радиатором на столе, приложить к полу и проверить положение относительно подводящих труб, зазоры и уклон. Под каждую опору сверлят четыре отверстия буром 10 мм на глубину от 60 мм. Для другого основания пола подбирают подходящий крепёж.

Для нормальной конвекции выдерживают зазоры: снизу, от пола до радиатора, — от 60 мм; от стены — минимум 25 мм, а лучше 50 мм; сверху, до подоконника или оконного проёма, — от 50 мм.

Производитель — ООО «Катюша». Сделано в России.

Чертёж

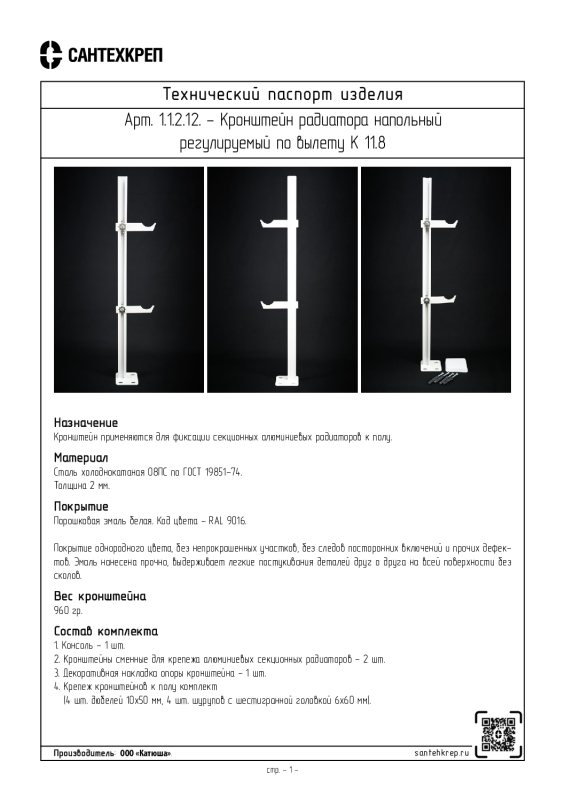

Технический паспорт изделия

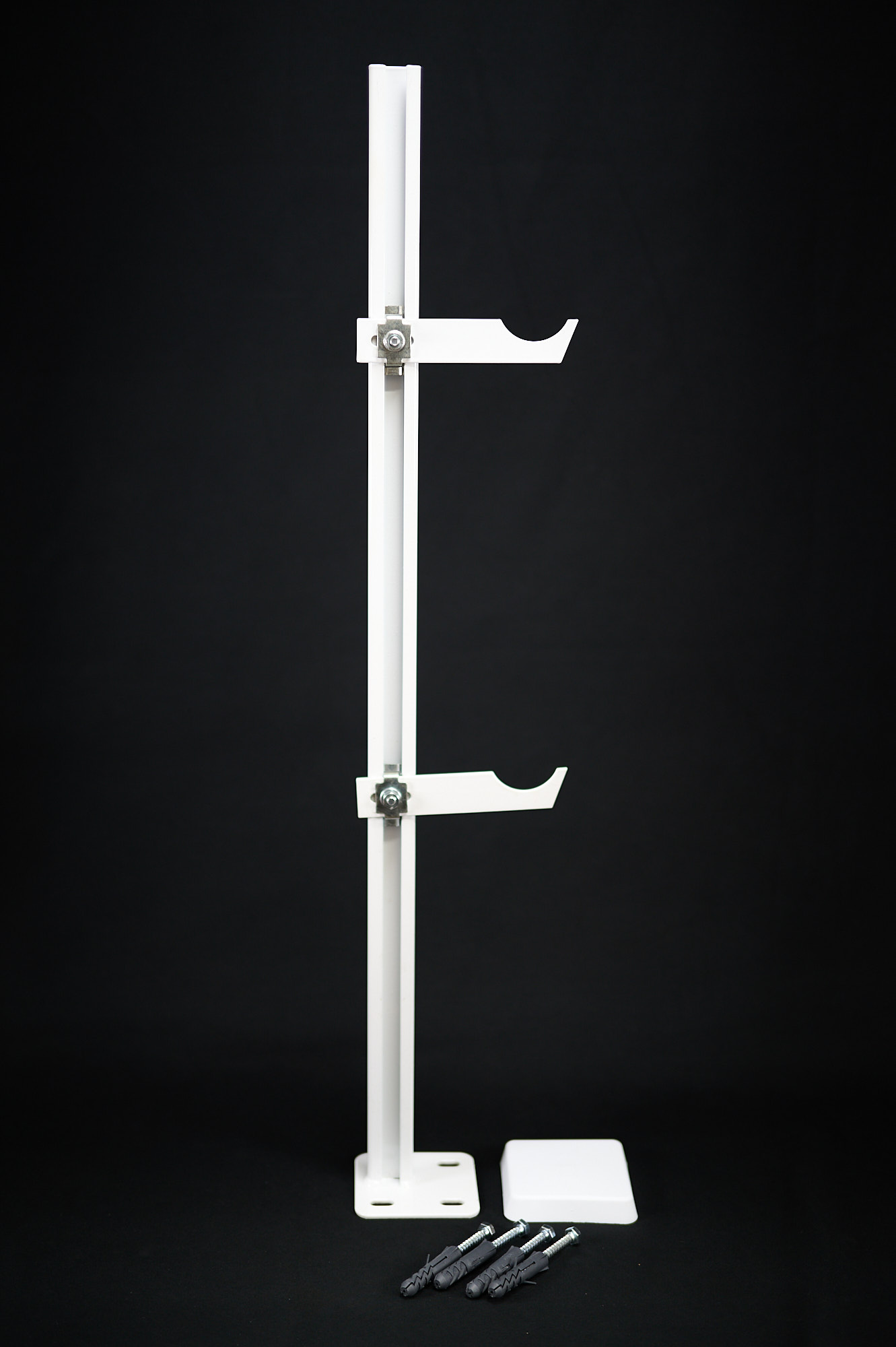

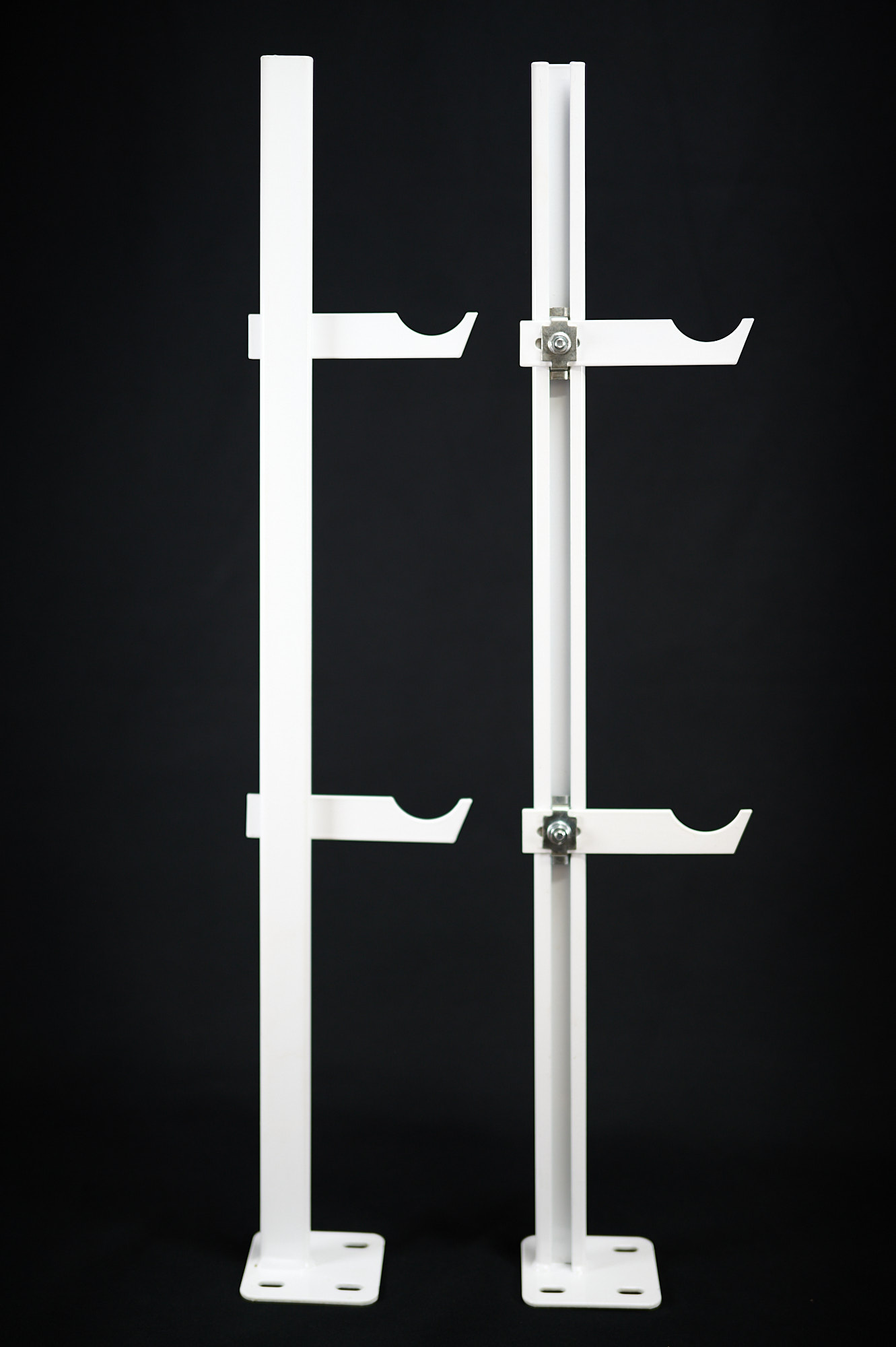

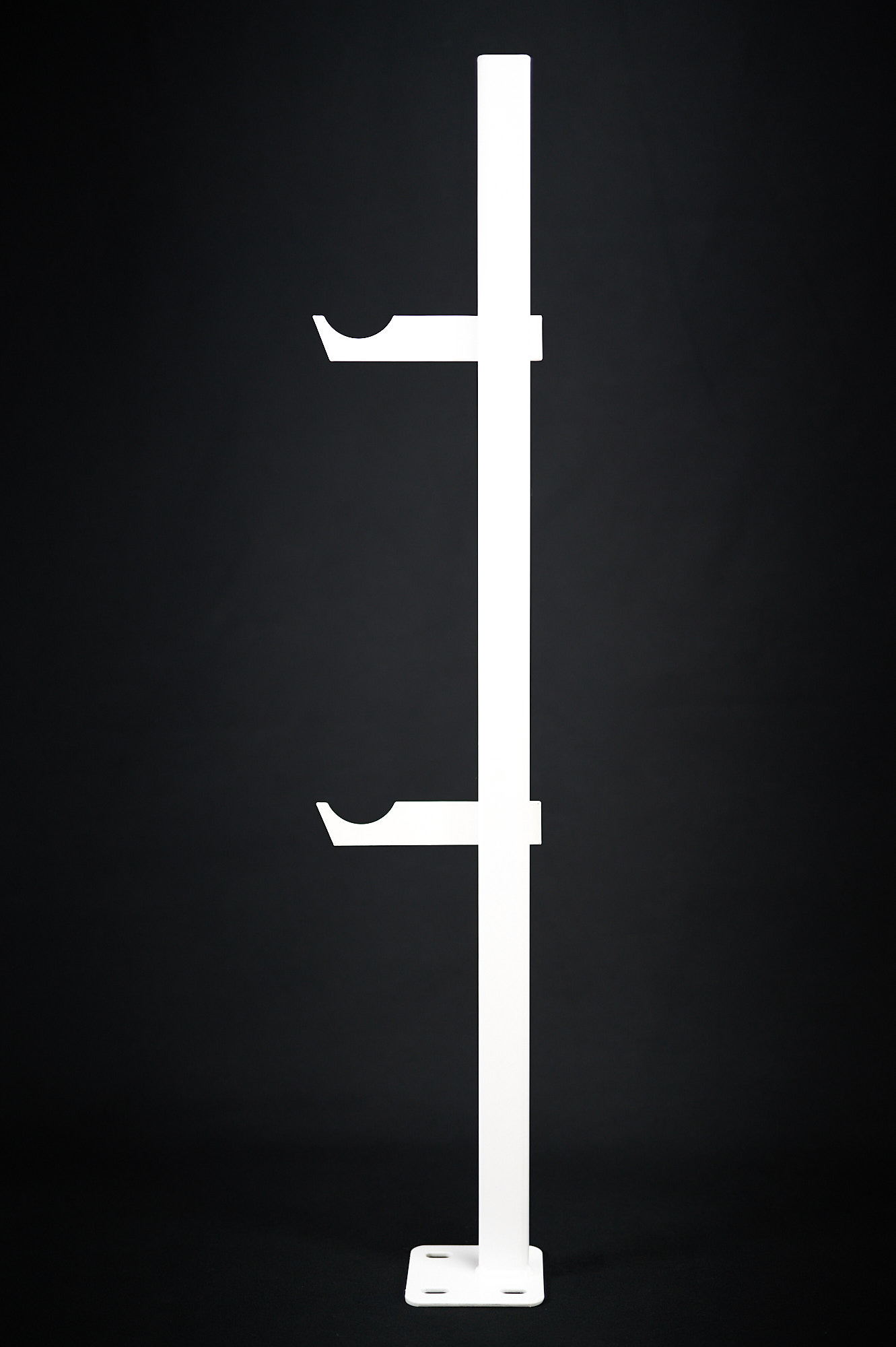

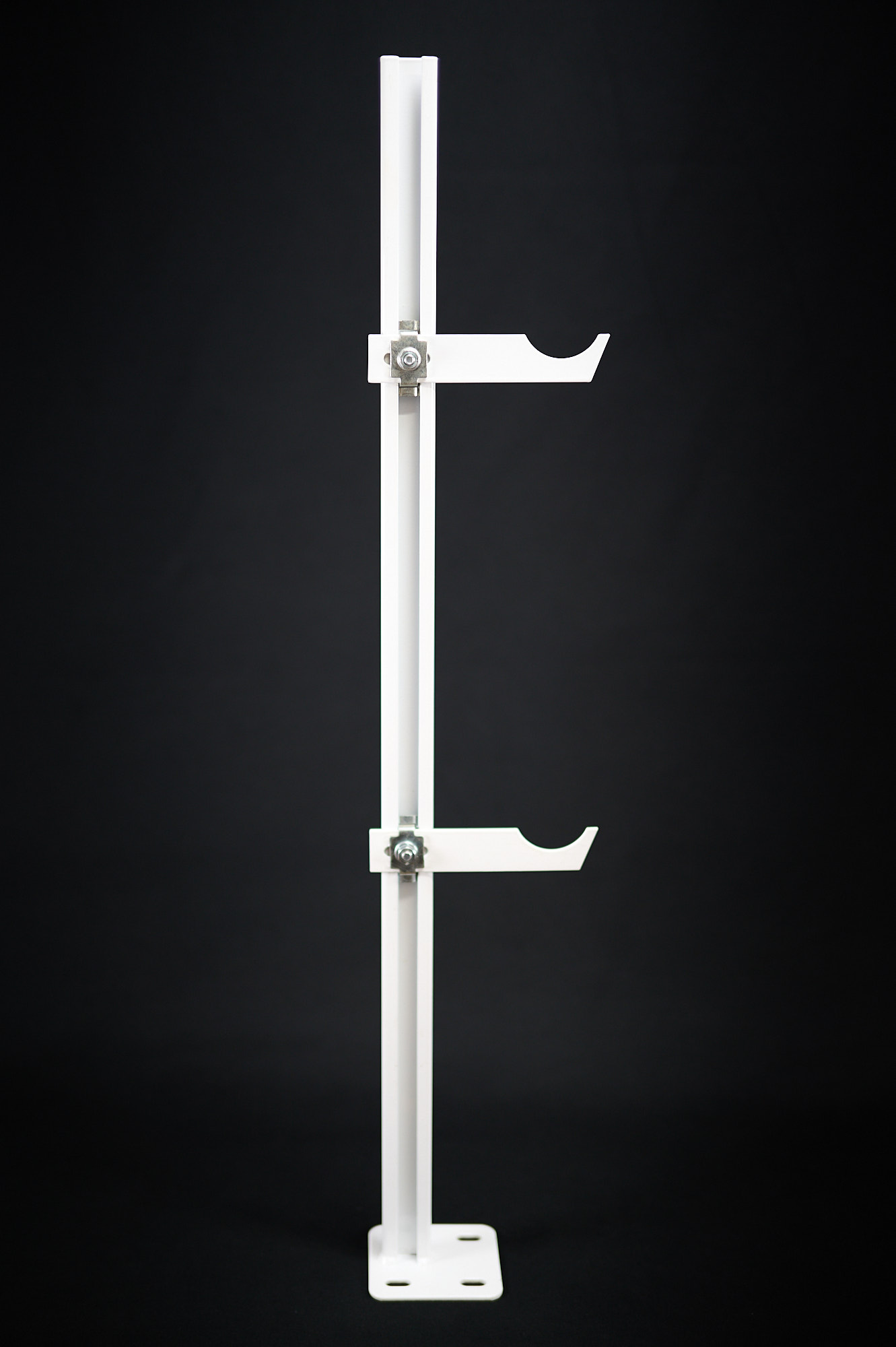

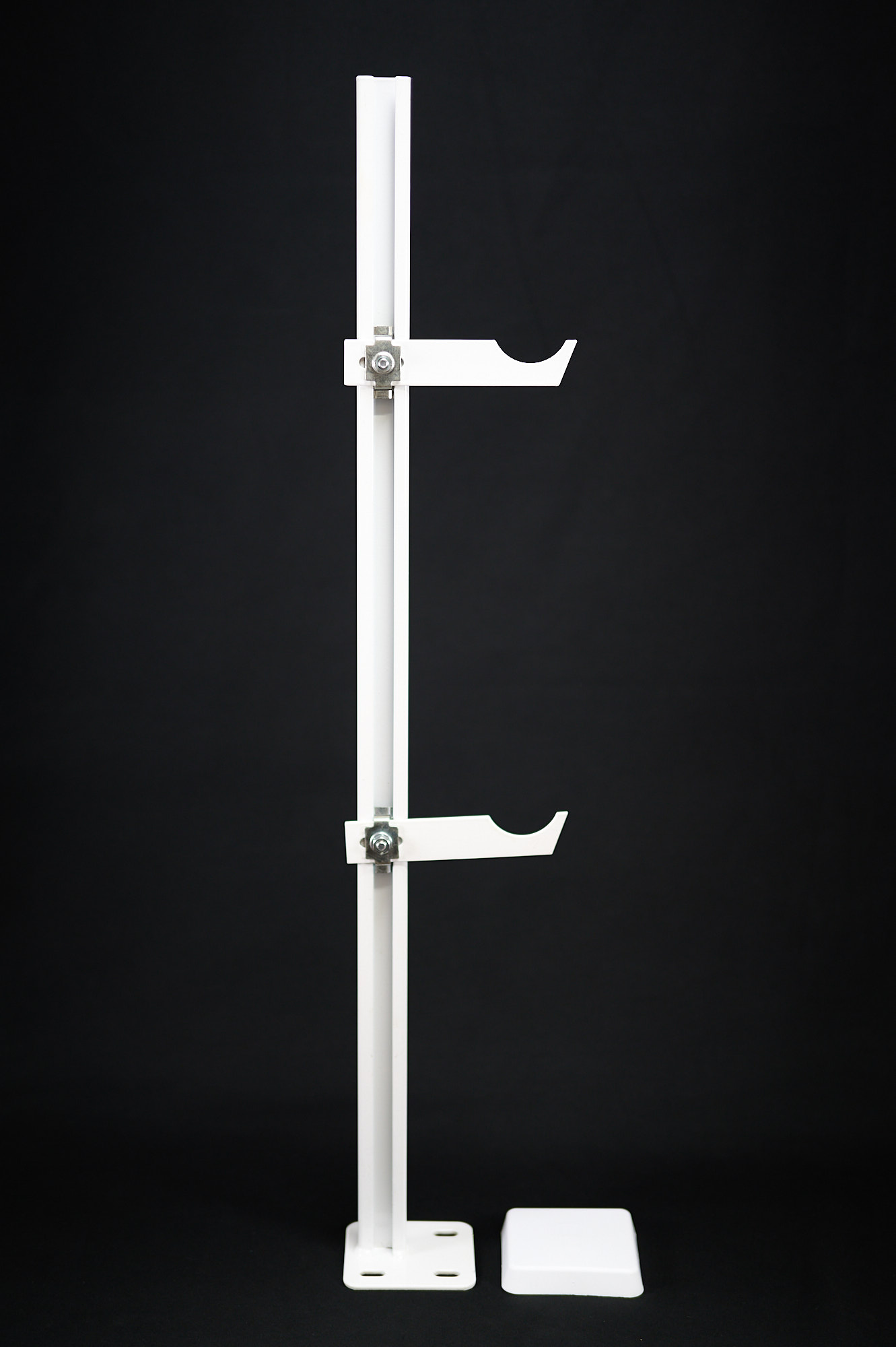

Фотографии

Графические материалы для скачивания
