Кронштейн универсальный Sira RS с шурупом и дюбелем К 8.4
К 8.4 — универсальный кронштейн Sira RS для секционного радиатора. Он состоит из опорной площадки 64 × 40 мм и стойки с вырезом Ø 50 мм, в который заходит коллектор радиатора.
Шуруп и дюбель входят в комплект, так что кронштейн можно ставить на стену сразу, без поиска подходящего крепежа.
Исполнение:
 | Арт. 1.1.2.10. Кронштейн универсальный Sira RS с шурупом и дюбелем К 8.4 |
Описание
Как устроен
Общая высота кронштейна — 110 мм. Опорная площадка крепится одним шурупом через продолговатое отверстие 10 × 6 мм. От площадки отходит стойка шириной 22 мм и толщиной 2 мм, в ней сделан вырез Ø 50 мм под коллектор радиатора.
Продолговатое отверстие позволяет сдвинуть кронштейн в пределах паза уже после сверления — так несколько опор проще выставить на одну линию.
Размеры по чертежу
| Параметр | Значение |
|---|---|
| Высота кронштейна | 110 ± 2 мм |
| Опорная площадка | 64 × 40 мм (± 2 мм) |
| Высота площадки | 5 ± 1 мм |
| Отверстие под шуруп | продолговатое, 10 × 6 мм |
| Ширина стойки | 22 ± 1 мм |
| Толщина стойки | 2 ± 0,2 мм |
| Вырез под коллектор | Ø 50 мм |
| Комплект | кронштейн, шуруп, дюбель |
Для каких радиаторов
В каталоге кронштейн относится к креплениям для алюминиевых радиаторов, в названии указано Sira RS. Кронштейн универсальный, но перед покупкой проверьте две вещи: коллектор вашего радиатора должен помещаться в вырез Ø 50 мм, а высоты 110 мм должно хватать для нужного положения прибора.
Установка
- Разметьте положение радиатора и места кронштейнов.
- Просверлите отверстие под дюбель из комплекта и вставьте дюбель.
- Наживите шуруп, выровняйте кронштейн в пределах продолговатого отверстия и затяните.
- Навесьте радиатор так, чтобы коллектор лёг в вырезы всех кронштейнов, и проверьте уровень.
Число кронштейнов определяют по размеру радиатора и рекомендациям его производителя. Для пустотелых и лёгких стен может понадобиться другой крепёж.

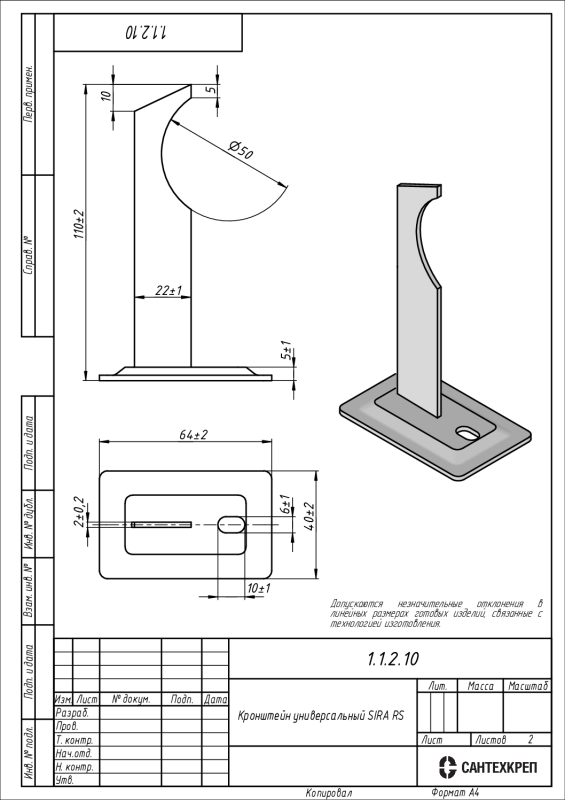

Чертёж

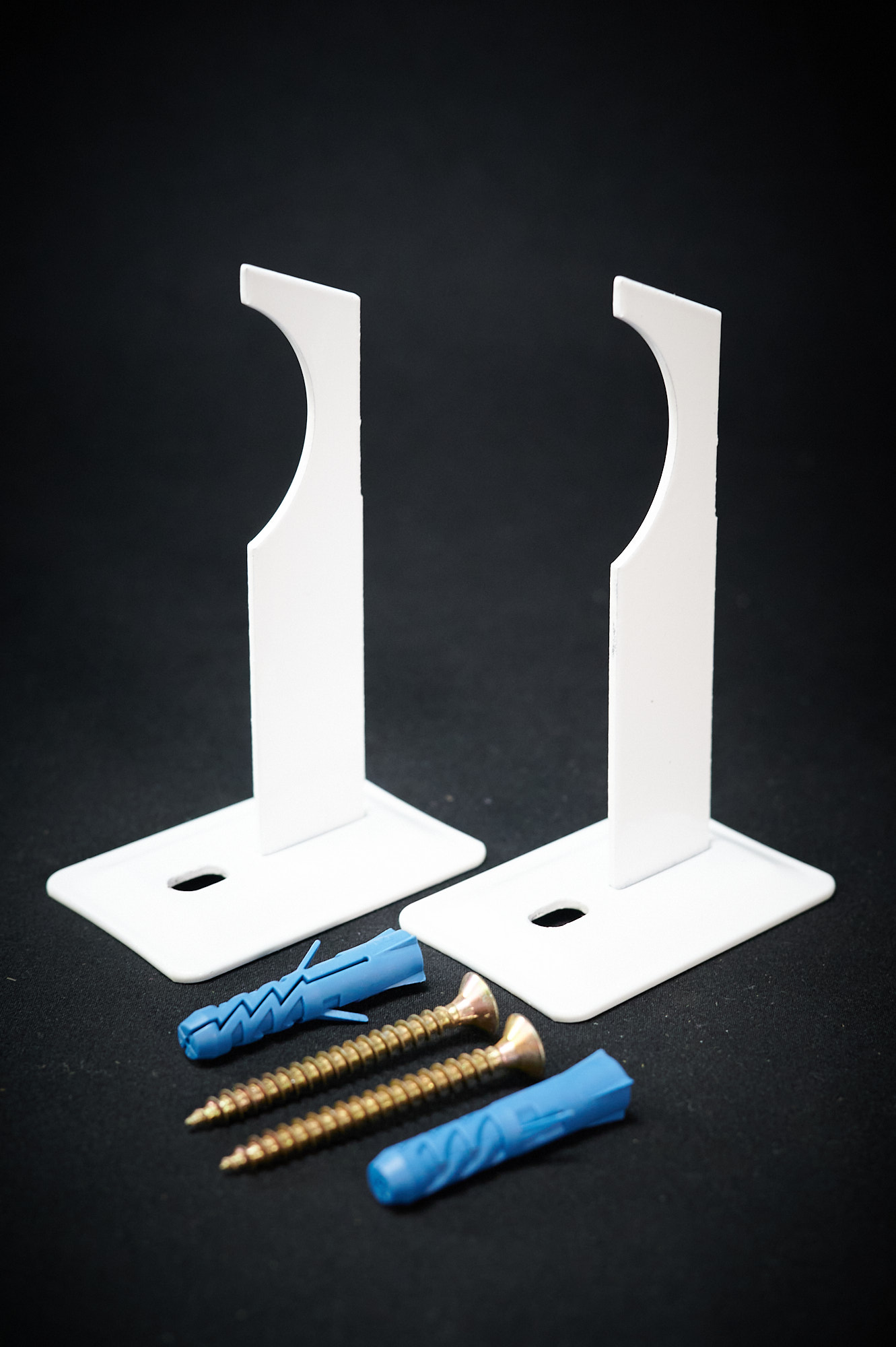

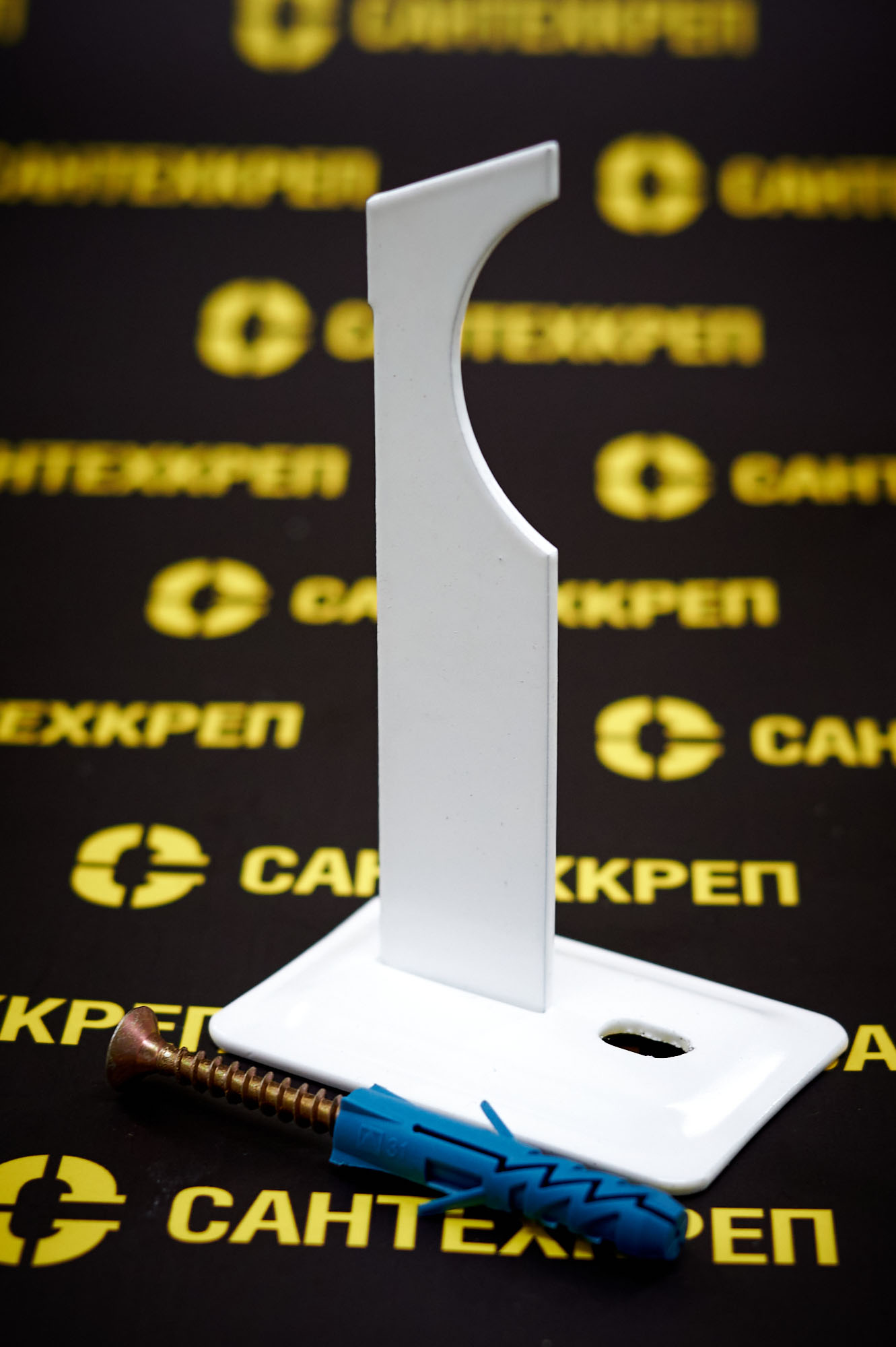

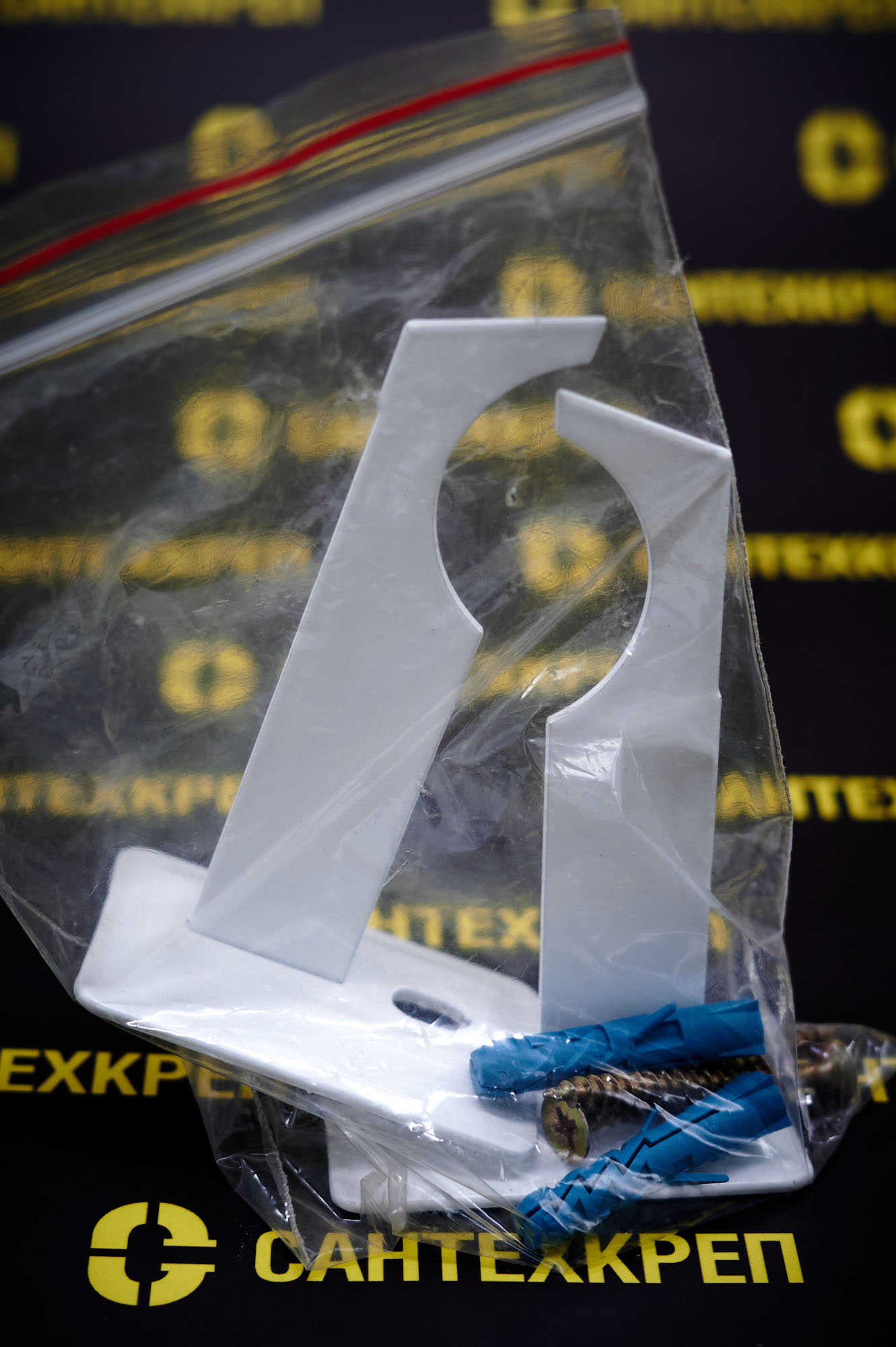

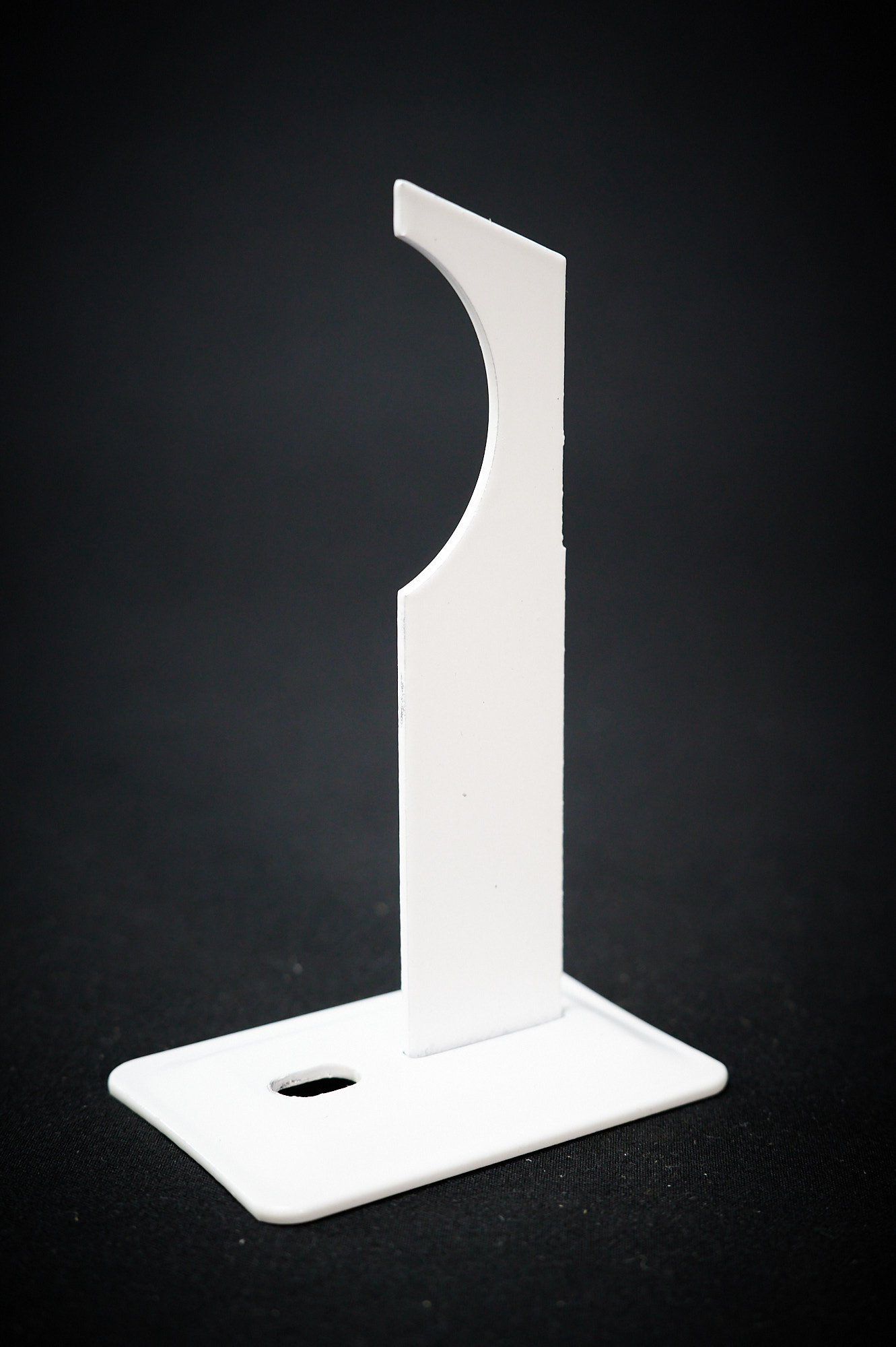

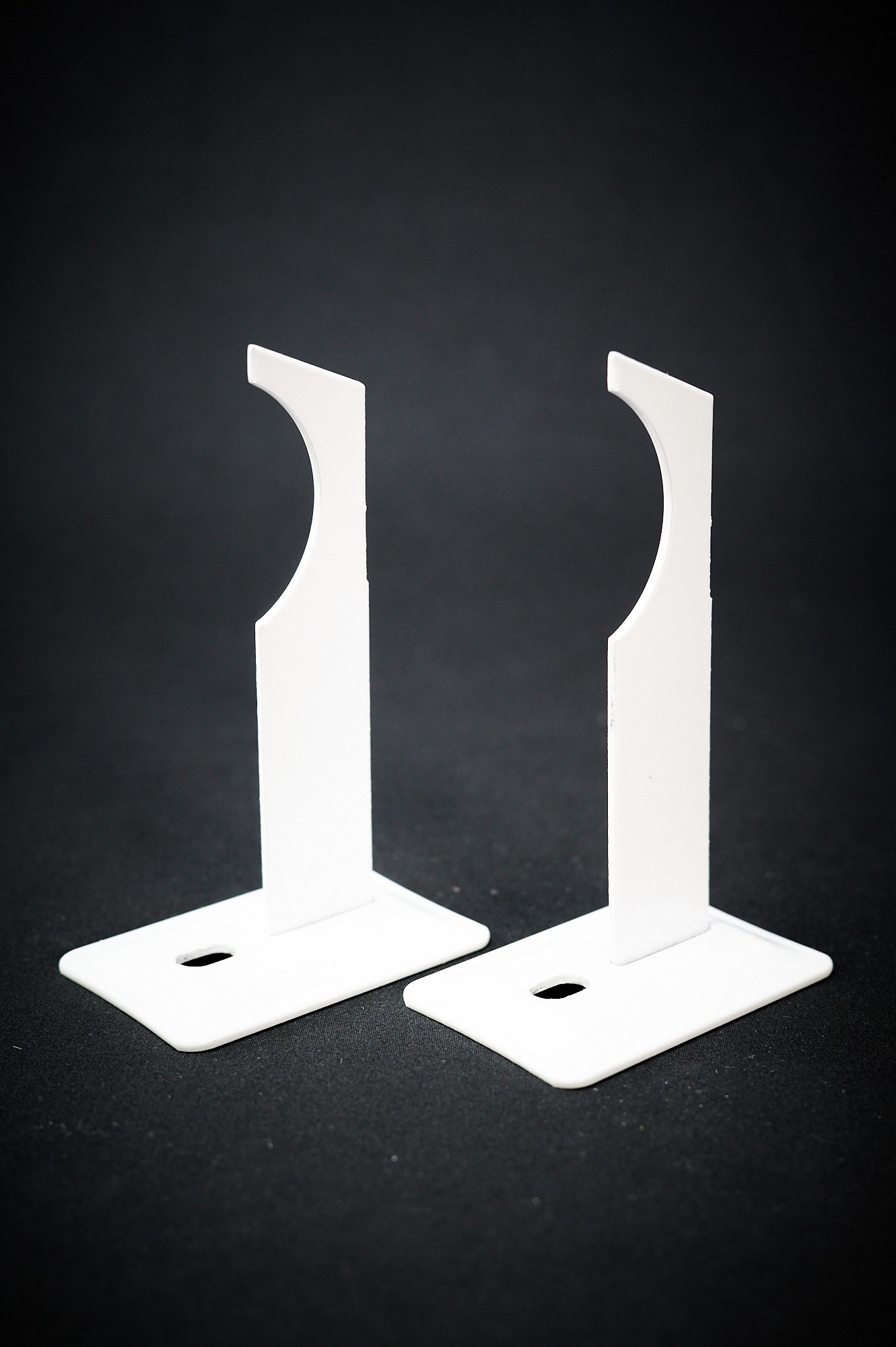

Фотографии
