Кронштейн универсальный угловой радиаторный К 7.3, К 7.8
Угловые кронштейны К7.3 и К7.8 служат для крепления алюминиевых секционных радиаторов к стене. Радиатор опирается коллектором на полку кронштейна, а сам кронштейн крепится к стене через пазы настенной пластины.
Выпускаются в двух исполнениях: универсальный К7.3 с полкой 100 мм и усиленный К7.8 — он крупнее, с полкой 120 мм. Оба штампуются из стали толщиной 2 мм и покрыты белой порошковой эмалью RAL 9016.
Изделие выпускается в следующих вариациях:
 | Арт. 1.1.2.8. Кронштейн универсальный угловой радиаторный К 7.3 |

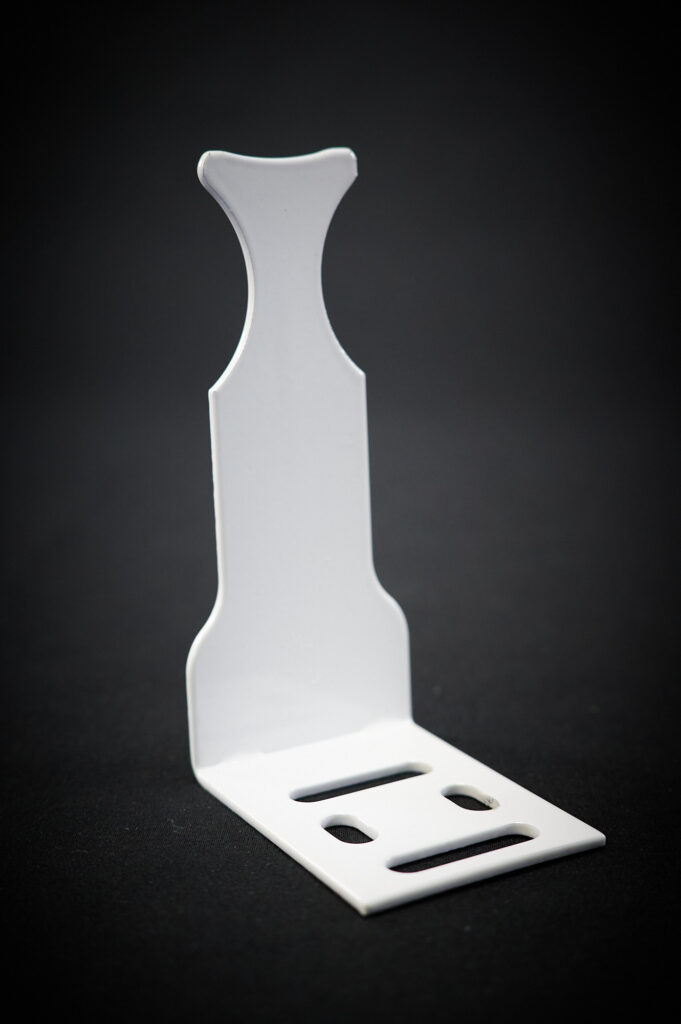

 | Арт. 1.1.2.9. Кронштейн универсальный угловой усиленный К 7.8 |
Описание
Кронштейн состоит из настенной пластины и горизонтальной полки. В пластине сделаны продольные и поперечные пазы: через них изделие прикручивают к стене, а до окончательной затяжки положение можно подправить по высоте и в сторону — без повторного сверления. Полка имеет фигурный вырез под коллектор радиатора и продольное ребро жёсткости, благодаря которому меньше прогибается под нагрузкой.
Характеристики
| Исполнение | Длина полки | Настенная пластина | Пазы | Масса |
|---|---|---|---|---|
| К7.3, универсальный | 100 мм | 40 × 50 мм | 25 × 6 мм и 10 × 6 мм | 65 г |
| К7.8, усиленный | 120 мм | 50 × 65 мм | 31 × 6 мм и 15 × 6 мм | 100 г |
Материал обоих исполнений — холоднокатаная сталь марки 08ПС (ГОСТ 19851-74) толщиной 2 мм. Покрытие — порошковая эмаль белого цвета, RAL 9016: однородная, без непрокрашенных мест и посторонних включений, прочно держится и не скалывается от лёгких ударов. В точке технологического подвеса при окраске допускается участок без краски площадью до 5 мм².
Кронштейны поставляются в коробках по 100 шт.: на объекте с десятком радиаторов не придётся докупать опоры поштучно.
Какое исполнение выбрать
- К7.3 — для радиаторов обычного размера и стандартного зазора до стены;
- К7.8 — когда радиатор крупный и тяжёлый или его нужно отнести дальше от стены: у этого исполнения шире пластина и длиннее полка.
Преимущества
- пазы в двух направлениях позволяют выровнять кронштейн после сверления;
- нагрузка передаётся на стену через пластину и несколько точек крепления;
- ребро жёсткости уменьшает прогиб полки;
- вырез полки фиксирует коллектор радиатора;
- подходят для стен с неровной поверхностью и для замены старых кронштейнов, когда прежние отверстия не совпадают.
Монтаж
Примерьте радиатор и наметьте места кронштейнов под коллекторами, оставив зазоры до пола, стены и подоконника. Приложите пластину к стене, отметьте отверстия через пазы, просверлите их и закрепите кронштейн. Не затягивая шурупы до упора, выставьте кронштейны по уровню, затем затяните крепёж и уложите коллектор радиатора в вырез полки.
Крепёж в комплект не входит: в бетон и кирпич подойдут дюбели с шурупами, для пористых блоков нужны специальные дюбели.

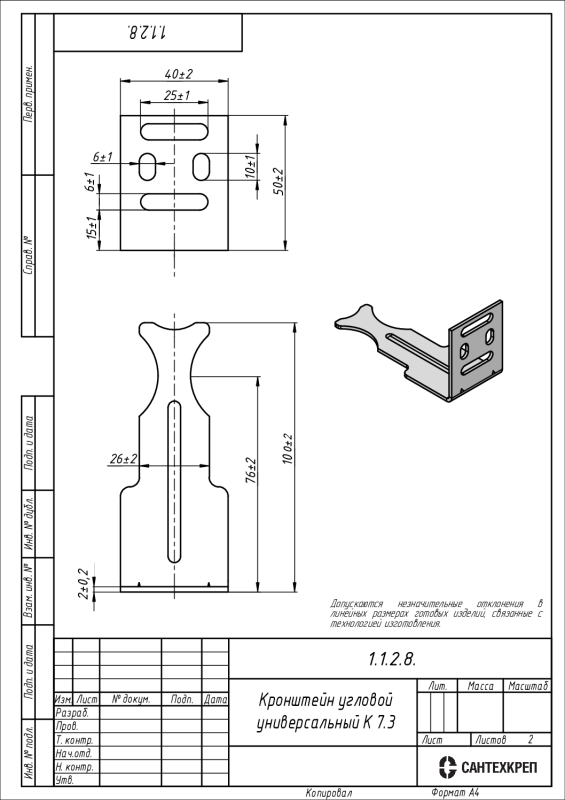

Чертёж

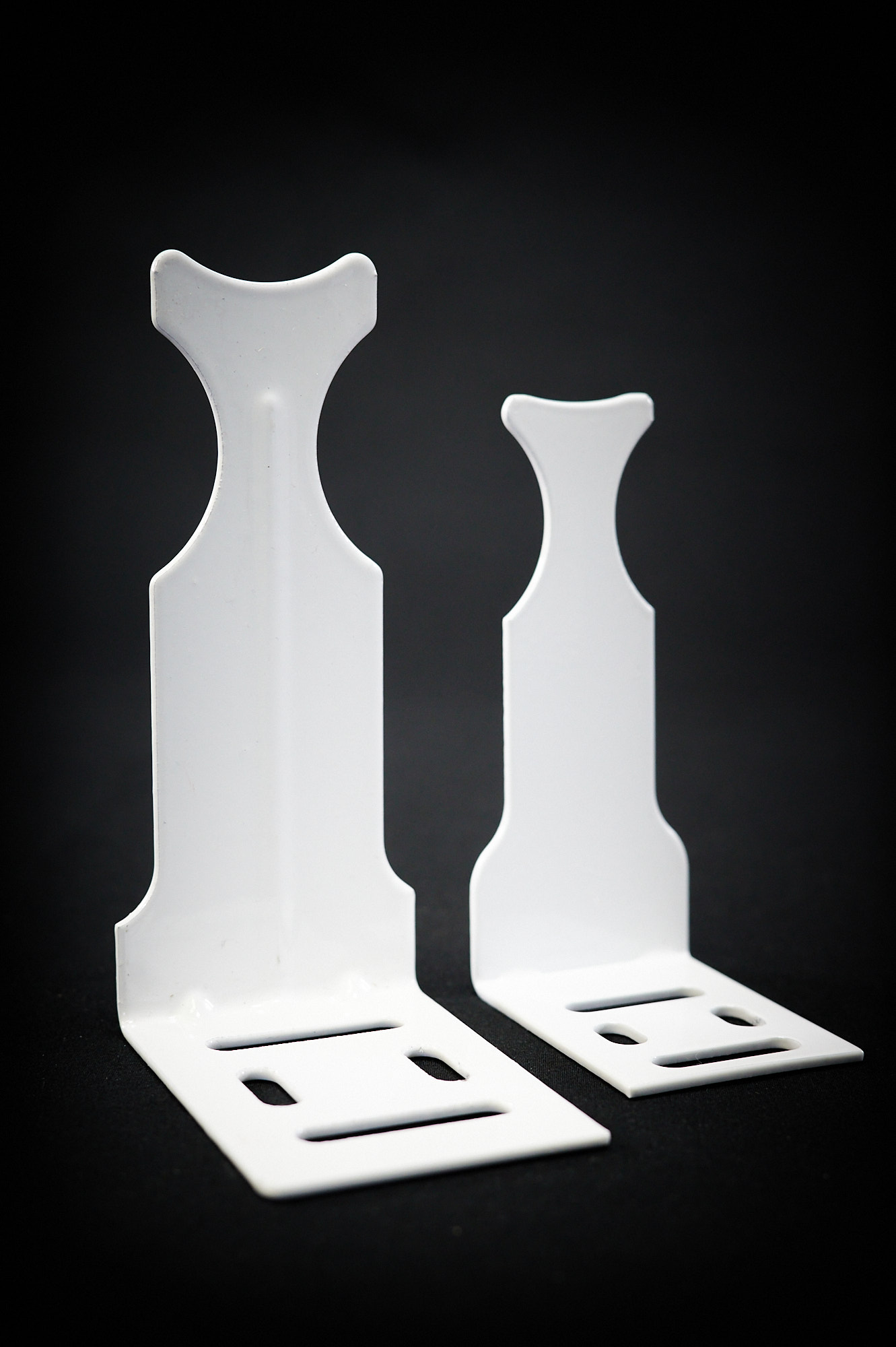

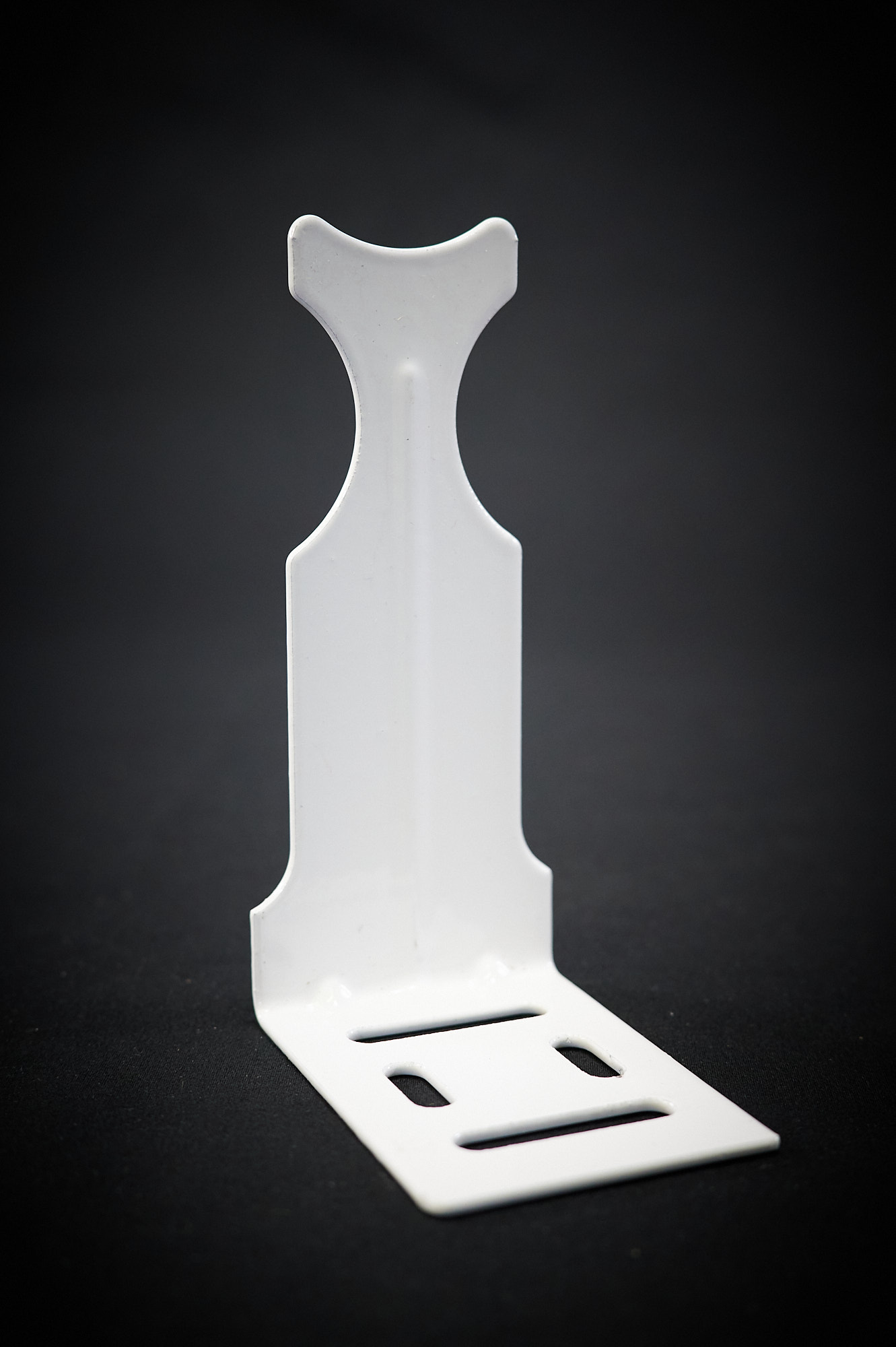

Фотографии
