Арт: 1.1.1.2.

Кронштейн чугунного радиатора на полосе 500 мм К 4.8

К 4.8 — кронштейн для чугунного радиатора с длинной полосой: 500 мм. Два крюка на ней разнесены на 385 мм, так что радиатор получает две опоры, далеко отстоящие друг от друга.

Крюки шириной 25 мм, разной высоты — 140 и 115 мм. К стене полоса крепится через продолговатые отверстия на концах.

Исполнение:

Кронштейн чугунного радиатора на полосе 500 мм К 4.8Арт. 1.1.1.2.
Кронштейн чугунного радиатора на полосе 500 мм К 4.8

Описание

Чем отличается от короткой модели

В каталоге есть кронштейн К 4.6 на полосе 300 мм с шагом крюков 190 мм. У К 4.8 полоса длиннее, крюки шире (25 мм против 20 мм), а их захват выполнен радиусом 50 мм. Большой разнос выбирают, когда удобные для крюков промежутки между секциями расположены далеко друг от друга или когда опору хочется распределить по более широкому участку радиатора.

Геометрия

ЭлементРазмерДопуск
Полоса, длина500 мм± 5 мм
Полоса, толщина3 мм—
Разнос крюков385 мм± 3 мм
Высокий крюк140 мм± 3 мм
Низкий крюк115 мм± 3 мм
Ширина крюка25 мм—
Радиус захвата50 мм—

Перед покупкой

  • проверьте, что крюки с разносом 385 мм попадут между секциями вашего радиатора;
  • оцените стену: полоса держится на крепеже по концам, и надёжность узла определяется прежде всего основанием и дюбелями;
  • прикиньте число кронштейнов по длине и массе прибора, чтобы он не провисал между опорами.

Установка

Сначала определите, на какой высоте будет стоять радиатор и какой отступ останется до подоконника и пола. Полосу прикладывают к стене, выравнивают уровнем и размечают отверстия по её концам. Продолговатая форма отверстий оставляет запас на подгонку, если после сверления точка сместилась. Для бетона, полнотелого кирпича и лёгких перегородок нужны разные дюбели. Затянув крепёж, навесьте радиатор и проверьте, что нагрузку несут все крюки.

Чертёж

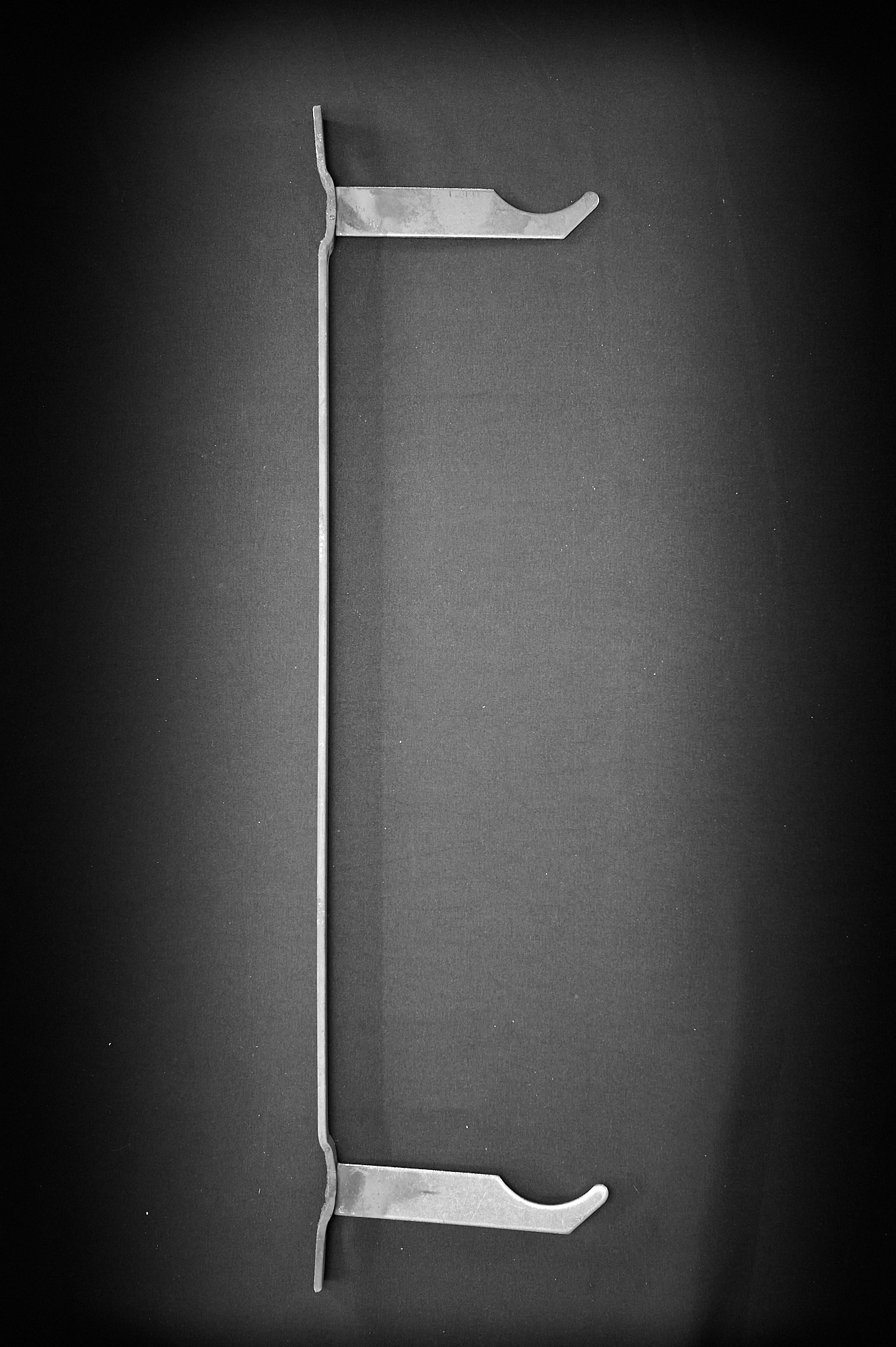

Фотографии

Графические материалы для скачивания
