Кронштейн чугунного радиатора на полосе 300 мм К 4.6
Кронштейн К 4.6 держит чугунный радиатор на двух крюках, которые стоят на общей полосе длиной 300 мм. Полосу крепят к стене через продолговатые отверстия по её концам, а радиатор навешивают на крюки.
Расстояние между крюками задано конструкцией — 190 мм, поэтому при монтаже размечают одну деталь, а не два отдельных крепления.
Исполнение:
 | Арт. 1.1.1.1. Кронштейн чугунного радиатора на полосе 300 мм К 4.6 |
Описание
Чугунные секционные радиаторы тяжёлые, и от кронштейнов зависит, ровно ли встанет прибор и не перекосится ли он под собственным весом. У кронштейна на полосе оба крюка связаны между собой: их взаимное положение не собьётся при сверлении, а нагрузка передаётся на стену через полосу и крепёж на обоих её концах.
Размеры по чертежу
| Параметр | Значение |
|---|---|
| Длина полосы | 300 ± 5 мм |
| Толщина полосы | 3 мм |
| Расстояние между крюками | 190 ± 3 мм |
| Высота крюков | 140 ± 3 мм и 110 ± 3 мм |
| Ширина крюка | 20 мм |
| Радиус захвата | 60 мм |
| Крепление к стене | продолговатые отверстия по концам полосы |
Как подобрать
Главное — чтобы крюки вошли в промежутки между секциями радиатора. Сравните шаг крюков 190 мм с расположением этих промежутков на вашем приборе. Если нужен больший разнос, посмотрите кронштейн К 4.8 на полосе 500 мм. Число кронштейнов зависит от длины и массы радиатора: чем больше секций, тем больше точек опоры нужно.
Монтаж
- Наметьте положение радиатора с учётом зазоров до пола, подоконника и стены.
- Приложите полосу к стене, выставьте её по уровню и отметьте центры отверстий.
- Закрепите полосу дюбелями и шурупами, подходящими для материала стены. Продолговатые отверстия позволяют немного сдвинуть её, если разметка ушла.
- Навесьте радиатор на крюки и проверьте, что он опирается на все установленные кронштейны и стоит без перекоса.
Для лёгких стен — гипсокартона, пустотелого кирпича — нужен крепёж, рассчитанный на такое основание: обычный дюбель в них может не удержать чугунный прибор.

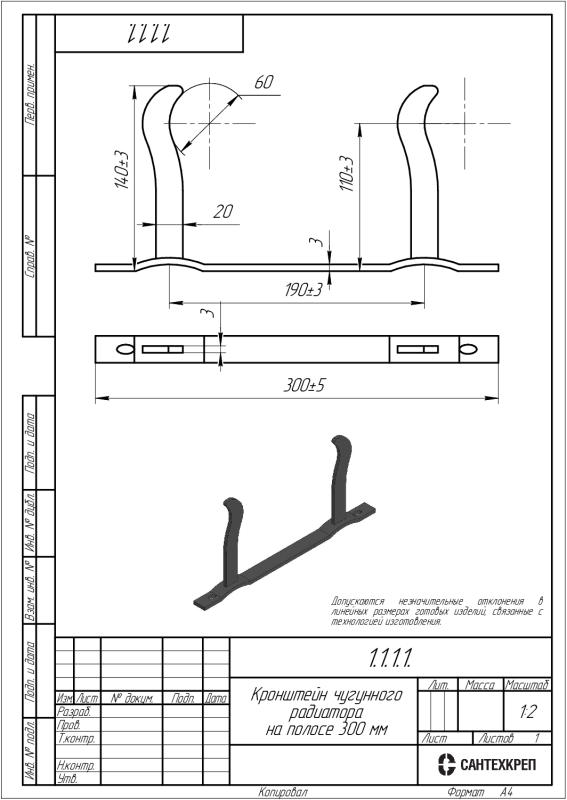

Чертёж

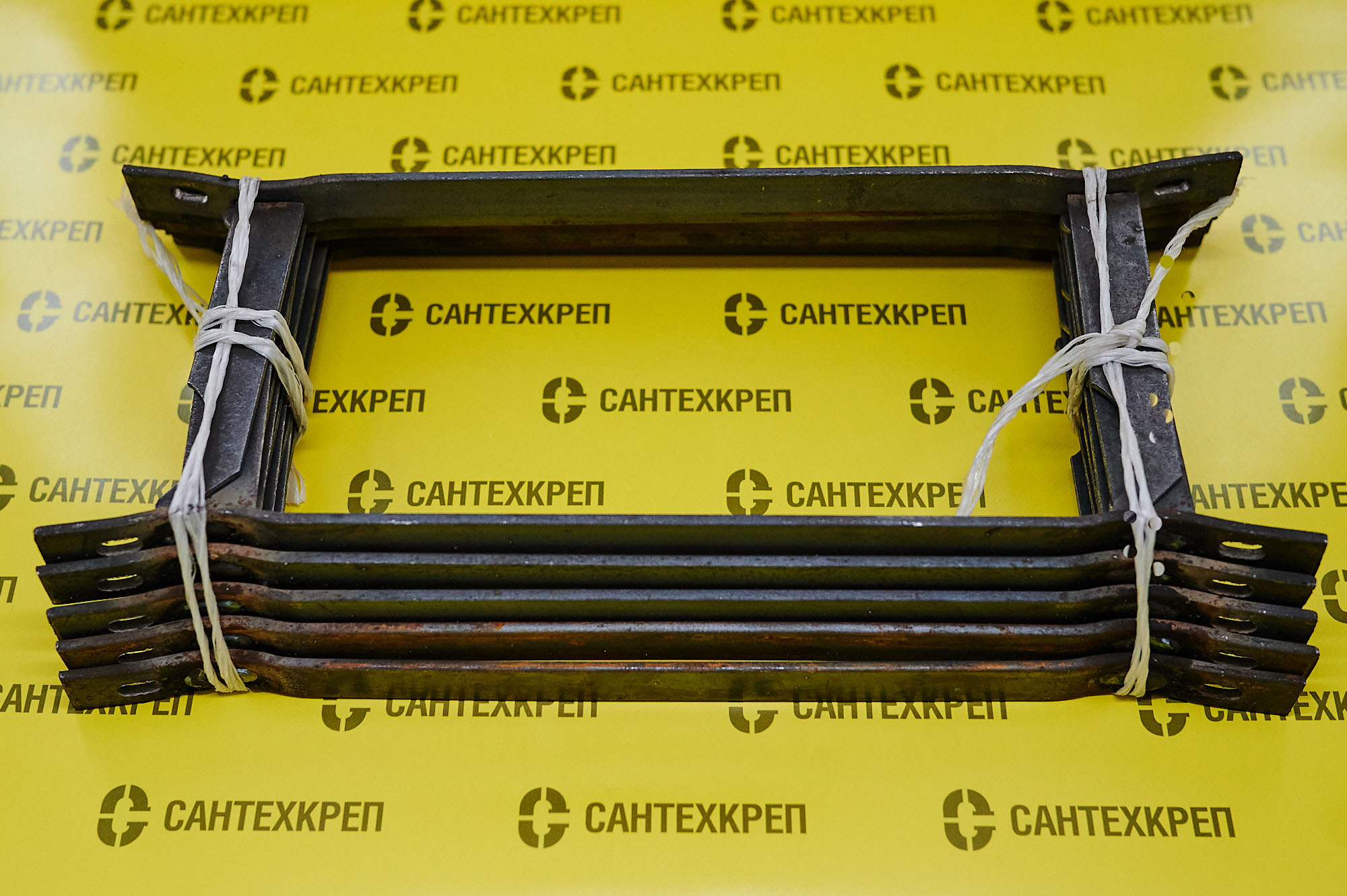

Фотографии
