Арт: 1.1.2.3.

Кронштейн штыревой плющеный с дюбелем 7*180 мм К 6.3

Штыревой плющеный кронштейн К 6.3 с дюбелем применяется для крепления большинства моделей алюминиевых секционных радиаторов к стенам из кирпича, бетона и другого плотного камня. Диаметр штыря — 7 мм, длина — 180, 220, 260 или 300 мм.

Стальной кронштейн покрыт порошковой эмалью белого цвета RAL 9016 и комплектуется пластиковым дюбелем «с юбкой». Размер 7 × 180 мм выпускается также парой в фирменном пакете.

Изделие выпускается в следующих вариациях:

Кронштейн штыревой плющеный с дюбелем 7*180 мм К6.3
Арт. 1.1.2.3.
Кронштейн штыревой плющеный с дюбелем 7*180 мм К6.3
Кронштейн штыревой плющеный с дюбелем 7*180 мм К6.3 в фирменном пакете с подвесом
Арт. 1.1.2.3.1.
Кронштейн штыревой плющеный с дюбелем 7*180 мм К6.3 в фирменном пакете с подвесом

Описание

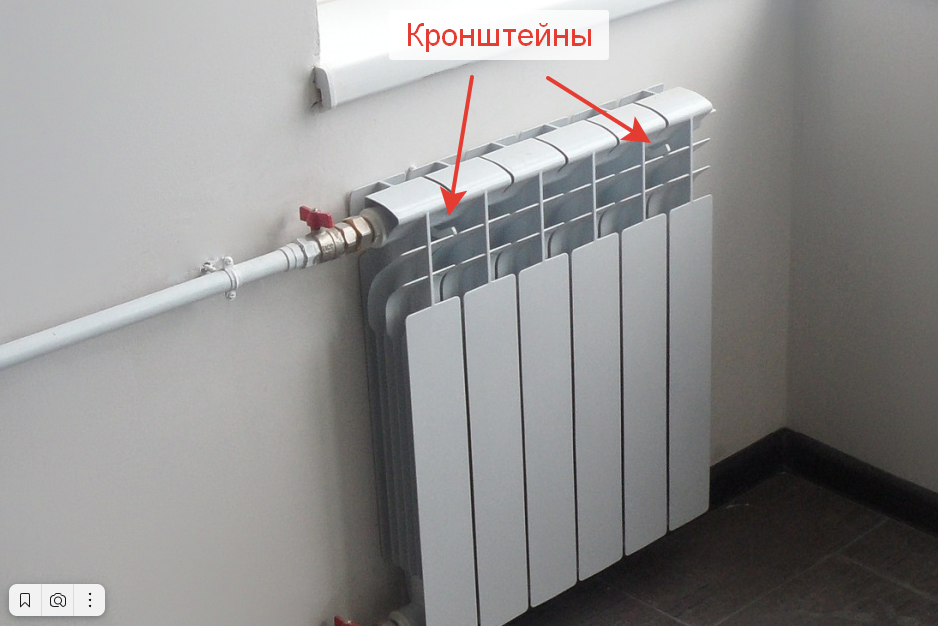

Дюбель устанавливают в стену, в него заворачивают кронштейн, а на выступающую часть штыря навешивают радиатор — прибор опирается на неё коллектором. Глубиной вворачивания регулируют вылет, поэтому расстояние от радиатора до стены подбирают при монтаже, не перенося отверстия.

Характеристики

ПараметрЗначение
Форма штыряплющеный
Диаметр × длина7 × 180, 220, 260 и 300 мм
Материалуглеродистая сталь обыкновенного качества, катанка по ГОСТ 30136-95
Покрытиепорошковая эмаль белая, RAL 9016
Дюбель10 × 80 мм, пластиковый, «с юбкой»
Отверстие под дюбельØ10 мм, глубина от 80 мм
Масса54 г у кронштейна длиной 180 мм

Хвостовик кронштейна на 10–20 мм не окрашен: за этот участок изделие подвешивают при нанесении эмали. В смонтированном узле он находится внутри дюбеля.

Варианты длины

ОбозначениеДлина штыряПоставка
К 6.3180 ммроссыпью или парой в фирменном пакете с подвесом
К 6.3-01220 ммроссыпью
К 6.3-02260 ммроссыпью
К 6.3-03300 ммроссыпью

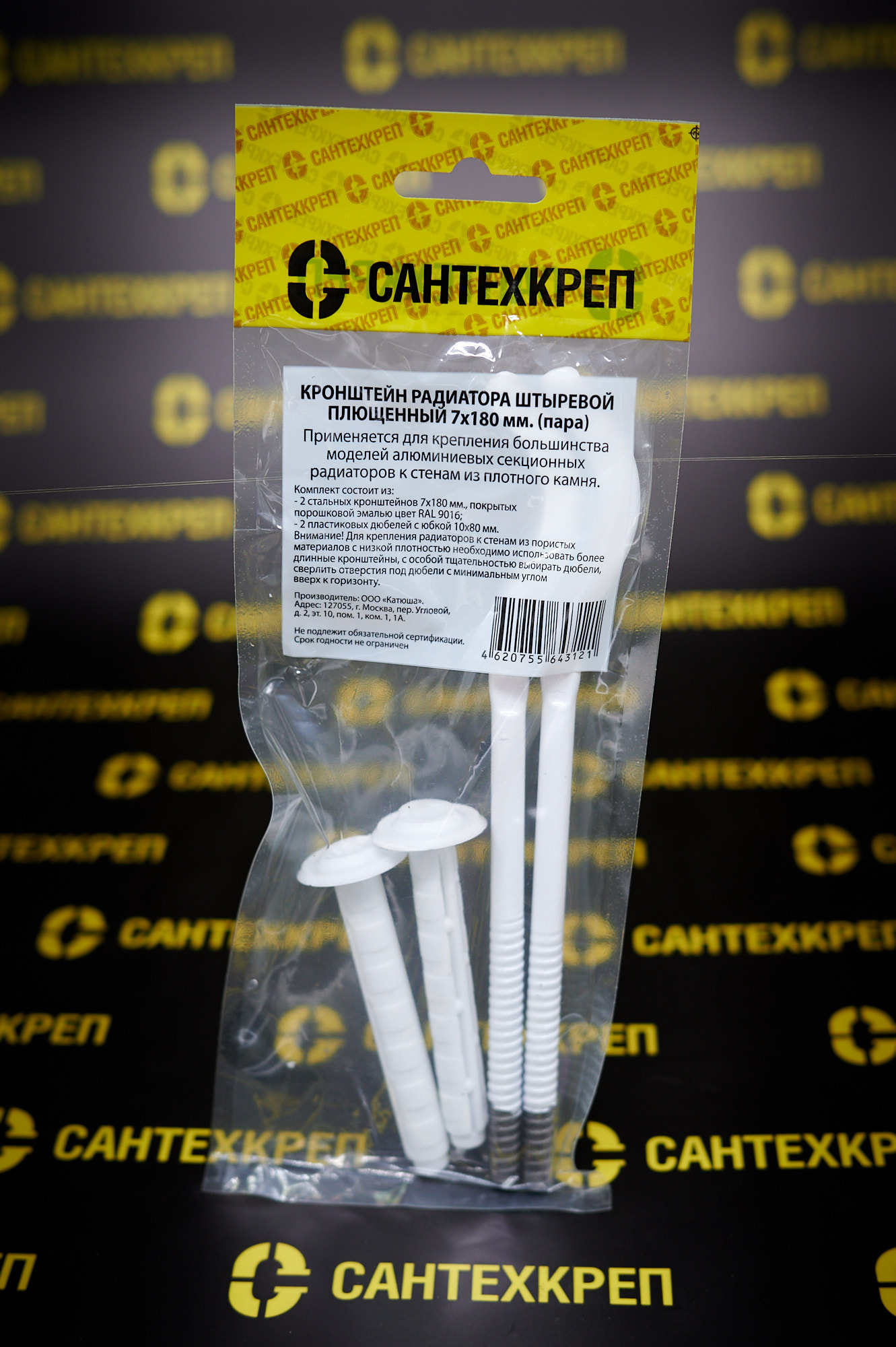

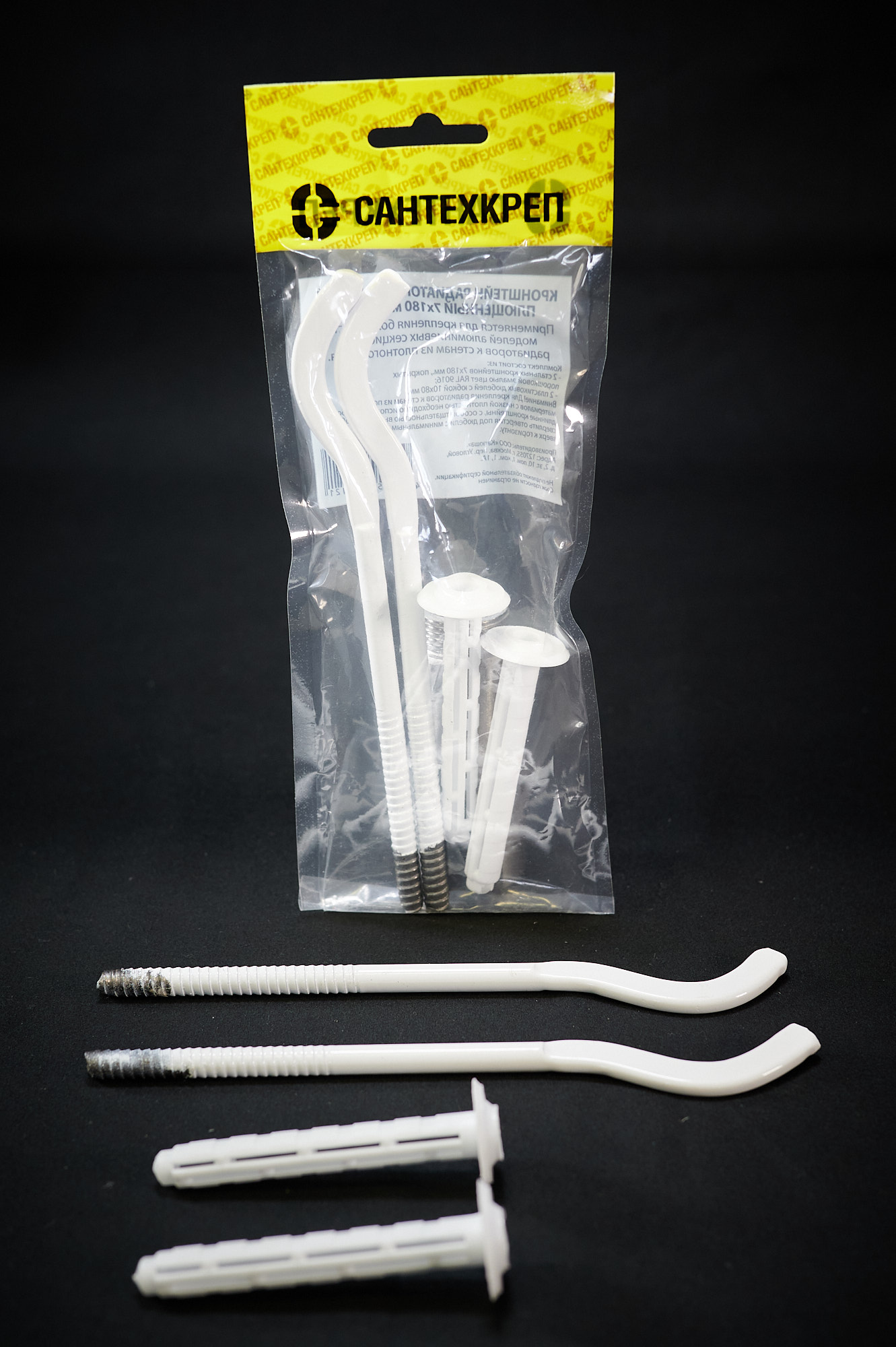

Длина 180 мм — основной вариант для кирпича и бетона. Удлинённые кронштейны берут, когда нужен больший вылет радиатора или стена сложена из лёгких пористых материалов. В фирменном пакете — два кронштейна 7 × 180 мм и два дюбеля.

Преимущества

  • четыре длины одного типоразмера под разные стены и вылеты;
  • монтаж без дополнительного крепежа — только дюбель и кронштейн;
  • эмаль нанесена ровно, без пропусков, и не скалывается от лёгких ударов;
  • белый цвет не выделяется на фоне большинства радиаторов;
  • дюбель из эластичного пластика не раскалывается, если отверстие очищено от пыли.

Монтаж

Отметьте положение кронштейнов под коллекторами радиатора, оставив зазоры до пола, стены и подоконника. Просверлите отверстие Ø10 мм глубиной от 80 мм, очистите его, забейте дюбель и вверните кронштейн на нужный вылет. Навесив радиатор, проверьте его уровнем.

Если стена из пористого материала с низкой плотностью, выбирайте кронштейн большей длины, особенно тщательно подбирайте дюбель и сверлите отверстие с небольшим углом вверх к горизонту.

Производитель — ООО «Катюша». Сделано в России.

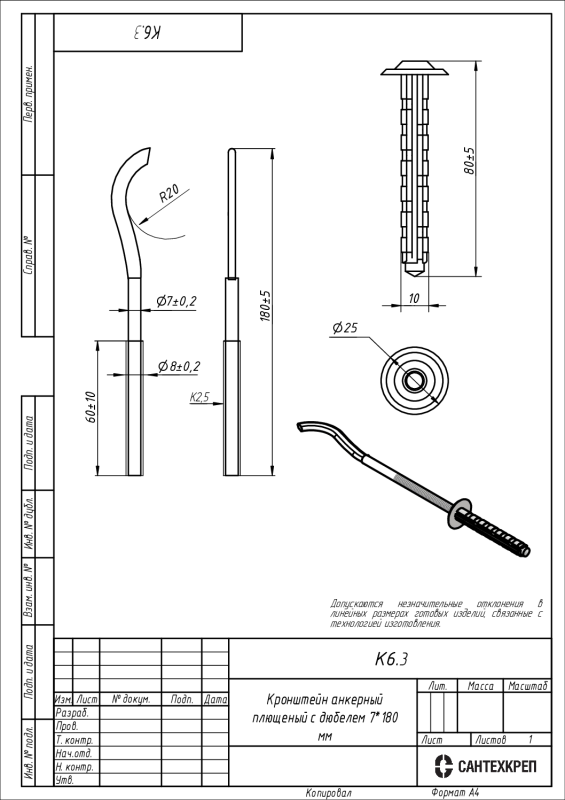

Чертёж

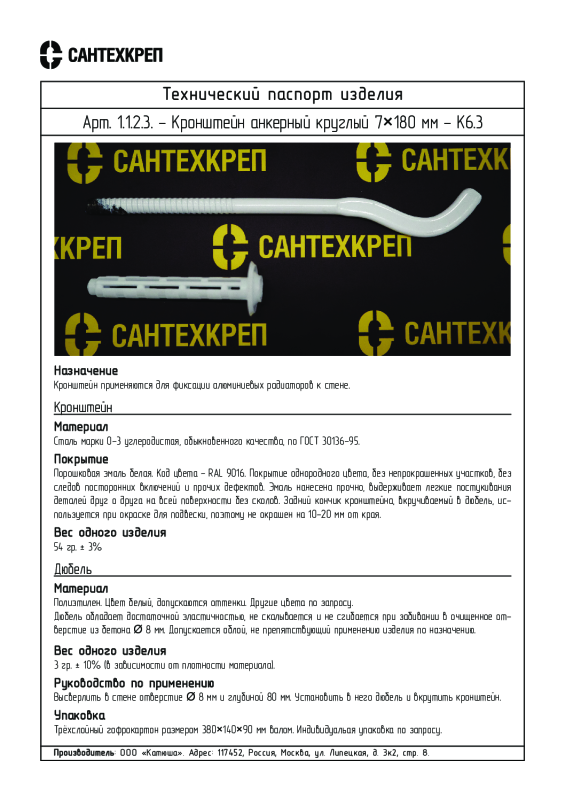

Технический паспорт

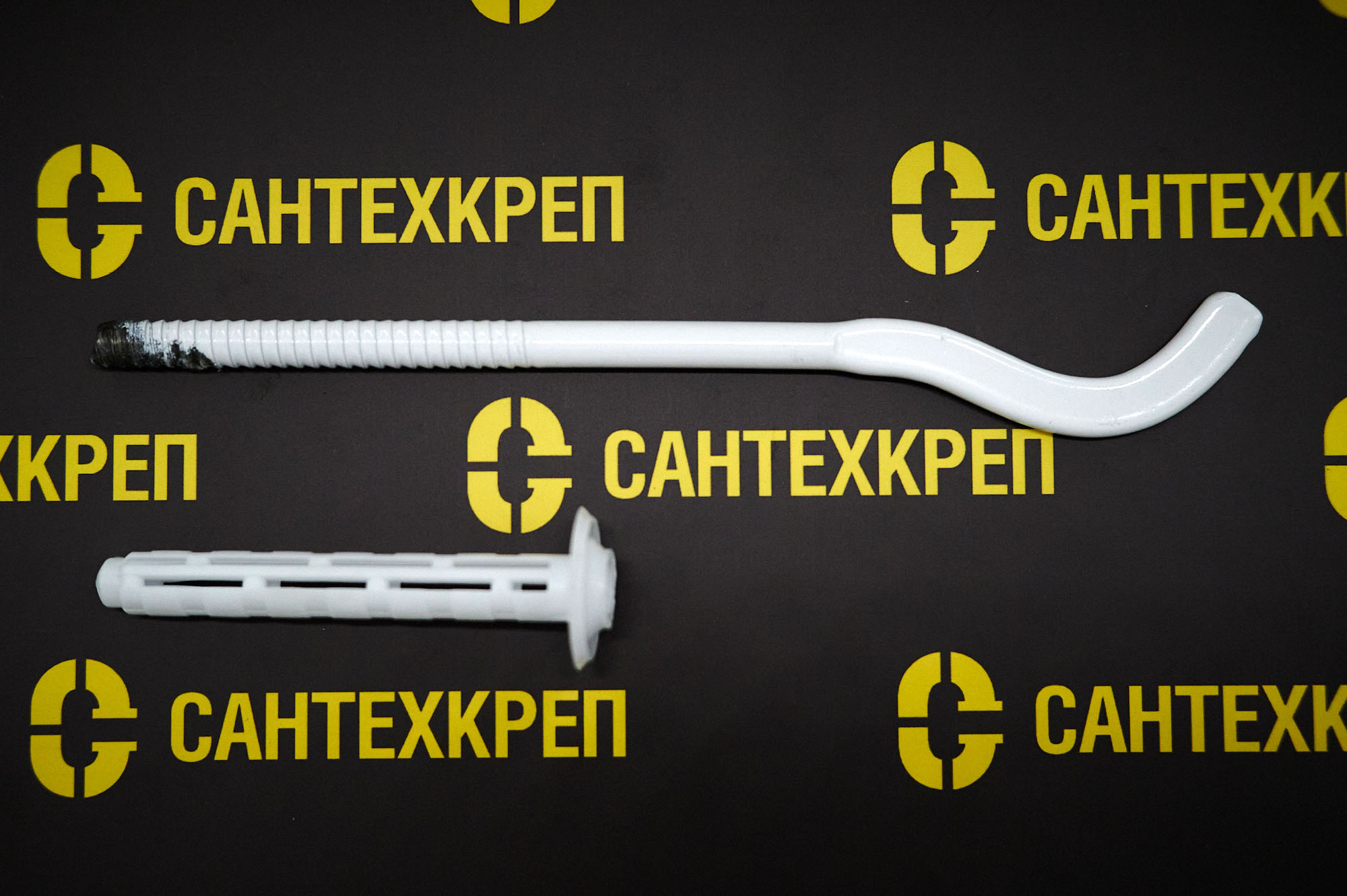

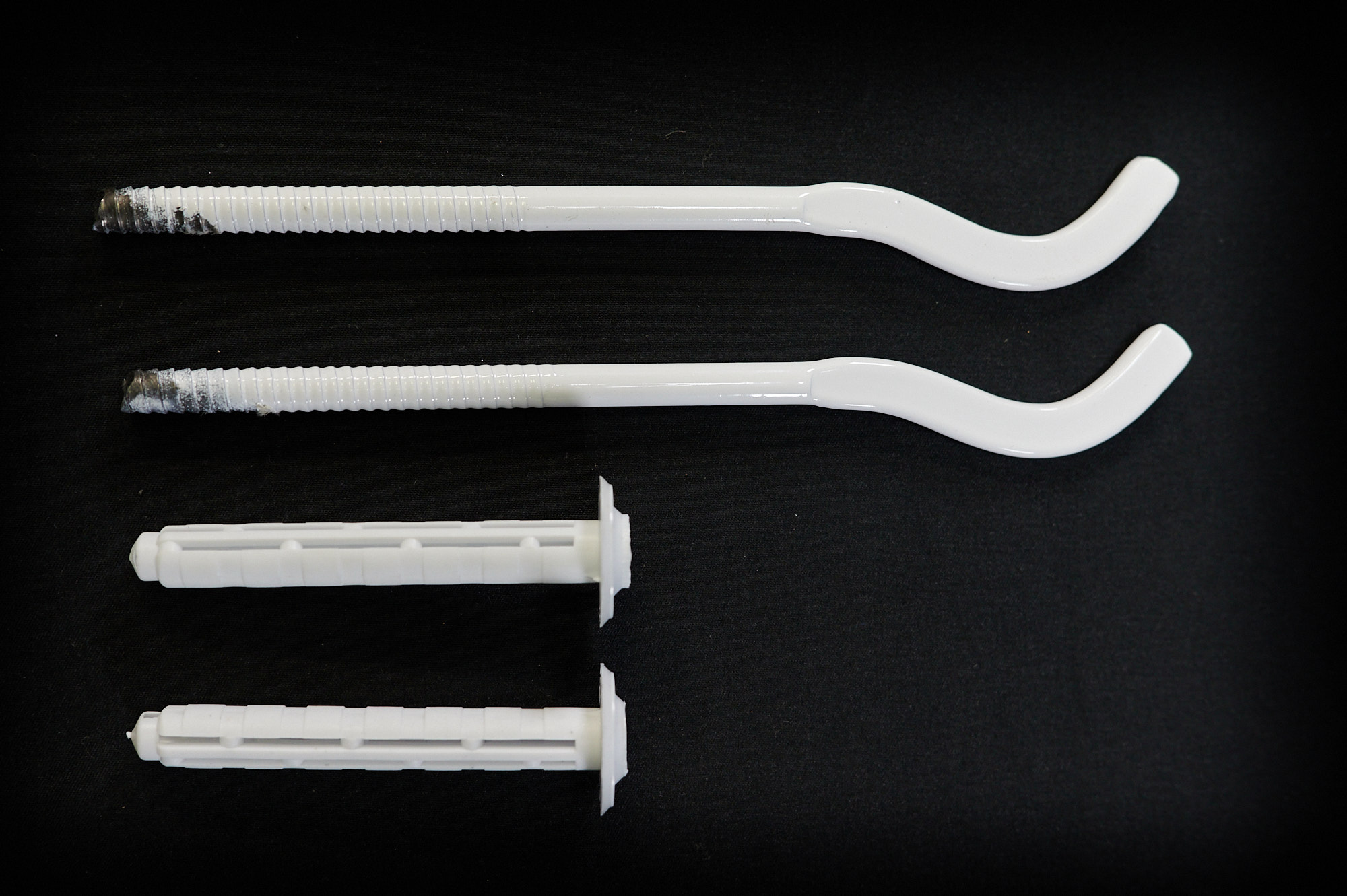

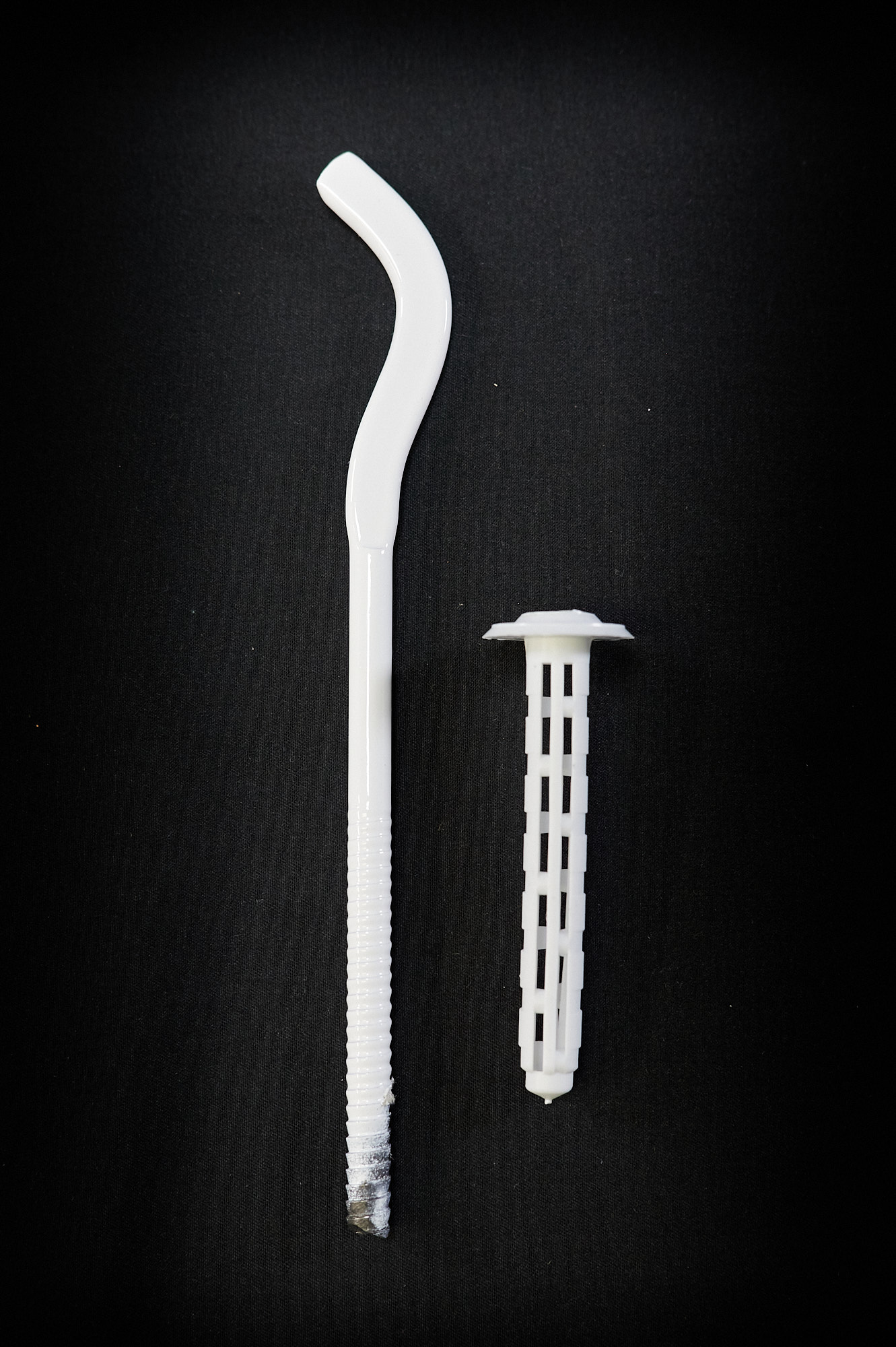

Фотографии

Графические материалы для скачивания
