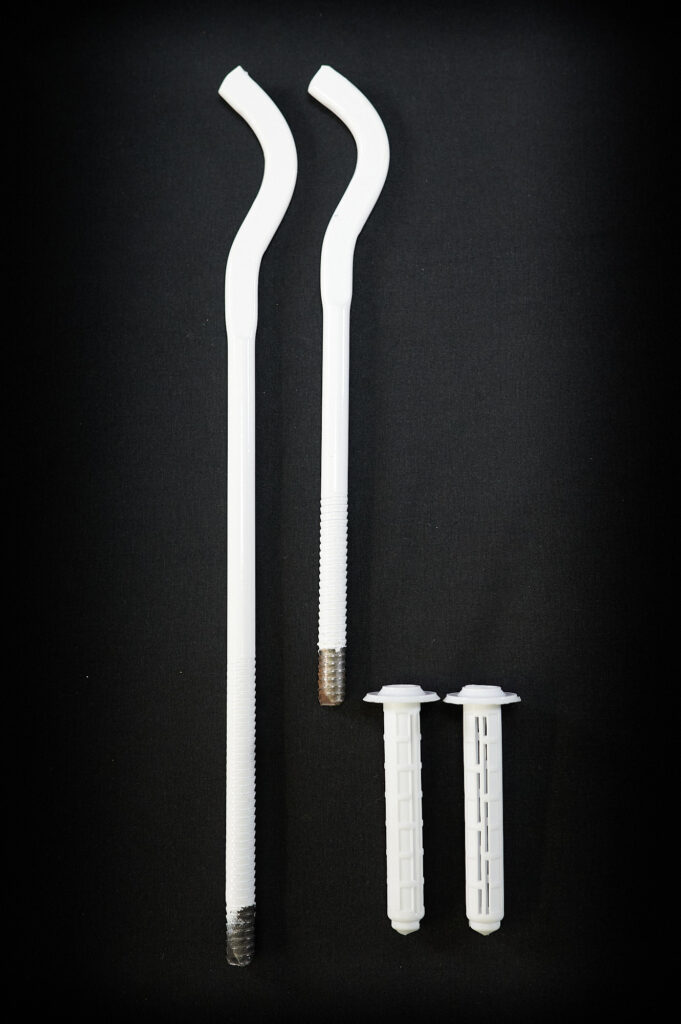

Кронштейн штыревой плющенный с дюбелем 9 мм
Штыревой плющеный кронштейн К 6.7 с дюбелем используется для навески большинства моделей алюминиевых секционных радиаторов на стены из кирпича, бетона и другого плотного камня. Штырь диаметром 9 мм выпускается длиной 220 и 300 мм.
Кронштейн сделан из стали и покрыт белой порошковой эмалью RAL 9016, в комплекте — пластиковый дюбель «с юбкой» под сверло Ø12 мм. Размер 9 × 220 мм есть также парой в фирменном пакете.
Изделие выпускается в следующих вариациях:
 | Арт. 1.1.2.5. Кронштейн штыревой плющенный с дюбелем 9*220 мм К 6.7 |
 | Арт. 1.1.2.5.1. Кронштейн штыревой плющенный с дюбелем 9*220 мм К 6.7 в фирменном пакет с подвесом |
 | Арт. 1.1.2.6. Кронштейн штыревой плющенный с дюбелем 9*300 мм К 6.7-02 |
Описание
В стену устанавливают дюбель, в него вворачивают кронштейн, и на свободный конец штыря навешивают радиатор, который опирается на него коллектором. Вылет задают глубиной вворачивания и подгоняют при монтаже. Толстый штырь 9 мм жёстче семимиллиметрового, поэтому такой кронштейн выбирают для более тяжёлых радиаторов.
Характеристики
| Параметр | Значение |
|---|---|
| Форма штыря | плющеный |
| Диаметр × длина | 9 × 220 и 9 × 300 мм |
| Материал | углеродистая сталь обыкновенного качества, катанка по ГОСТ 30136-95 |
| Покрытие | порошковая эмаль белая, RAL 9016 |
| Дюбель | 12 × 80 мм, пластиковый, «с юбкой» |
| Отверстие под дюбель | Ø12 мм, глубина от 80 мм |
| Масса | 100 г у кронштейна 220 мм, 145 г у кронштейна 300 мм |
На хвостовике оставлен неокрашенный участок 10–20 мм — за него кронштейн держат на подвесе во время покраски. После монтажа он скрыт в дюбеле.
Варианты
| Обозначение | Длина штыря | Поставка |
|---|---|---|
| К 6.7 | 220 мм | россыпью или парой в фирменном пакете с подвесом |
| К 6.7-02 | 300 мм | россыпью |

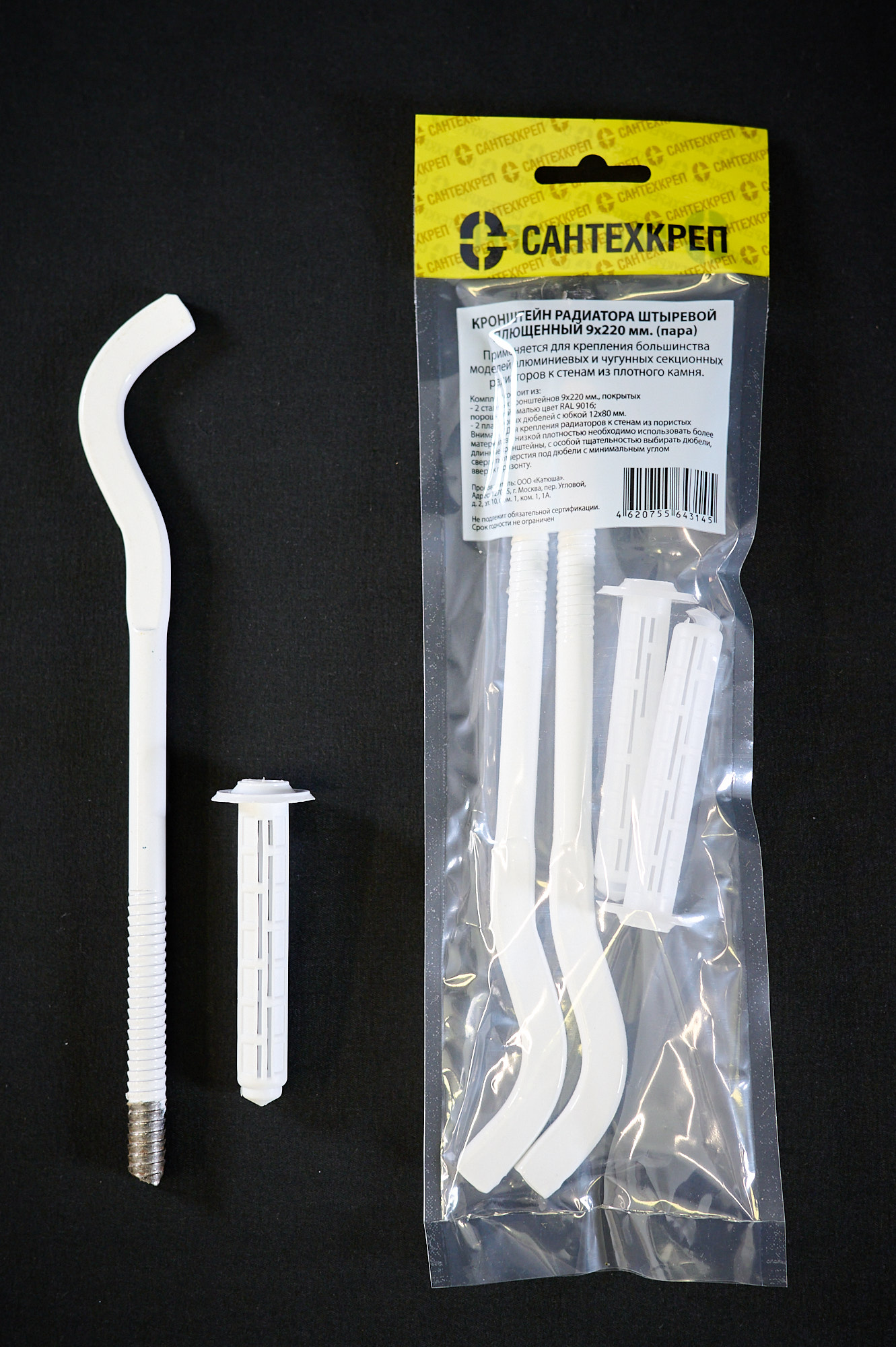

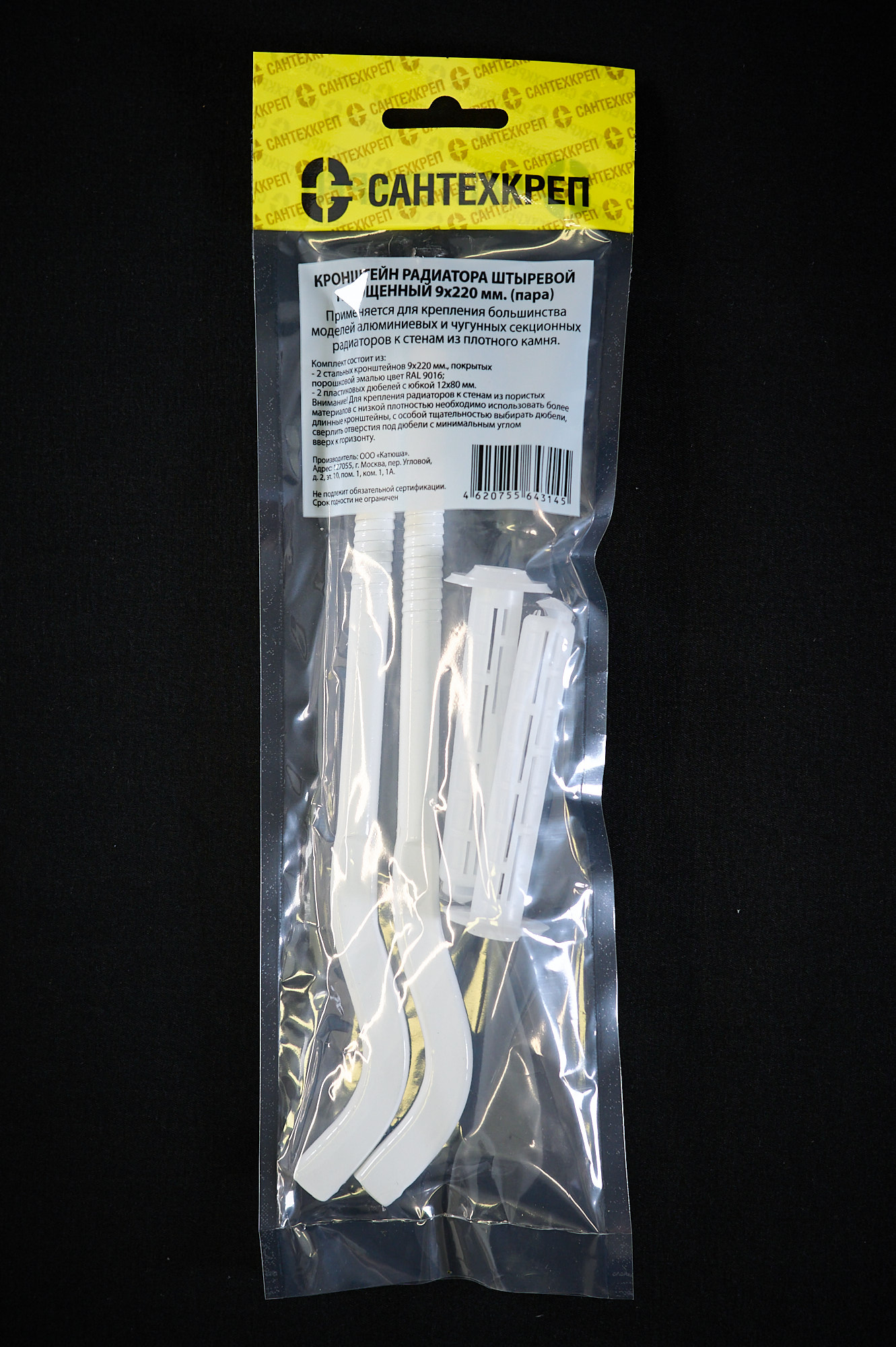

Кронштейна 220 мм хватает для кирпичных и бетонных стен. Длина 300 мм нужна, если требуется больший вылет или стена выполнена из лёгких пористых материалов. В фирменном пакете — два кронштейна 9 × 220 мм и два дюбеля.
Преимущества
- жёсткий штырь 9 мм для тяжёлых радиаторов;
- для установки нужны только сверло и дюбель из комплекта;
- эмаль без пропусков, стойкая к лёгким ударам;
- белый цвет RAL 9016 не выделяется на фоне большинства радиаторов;
- эластичный дюбель не раскалывается, если отверстие очищено от пыли.
Монтаж
Наметьте места кронштейнов под коллекторами, учитывая зазоры до пола, стены и подоконника. Сверлом Ø12 мм сделайте отверстие глубиной от 80 мм, удалите пыль, забейте дюбель и вверните кронштейн до нужного вылета. Навешенный радиатор проверьте по уровню.
Для пористых стен с низкой плотностью подходят более длинные кронштейны. Дюбели для них подбирают особенно тщательно, а отверстия сверлят с небольшим углом вверх к горизонту.
Производитель — ООО «Катюша». Сделано в России.

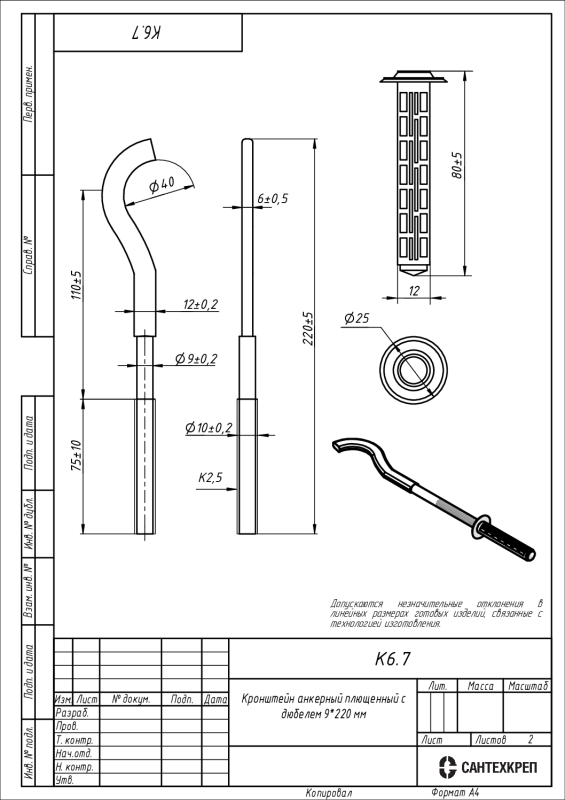

Чертёж
Фотографии
