Арт: 2.19.9.

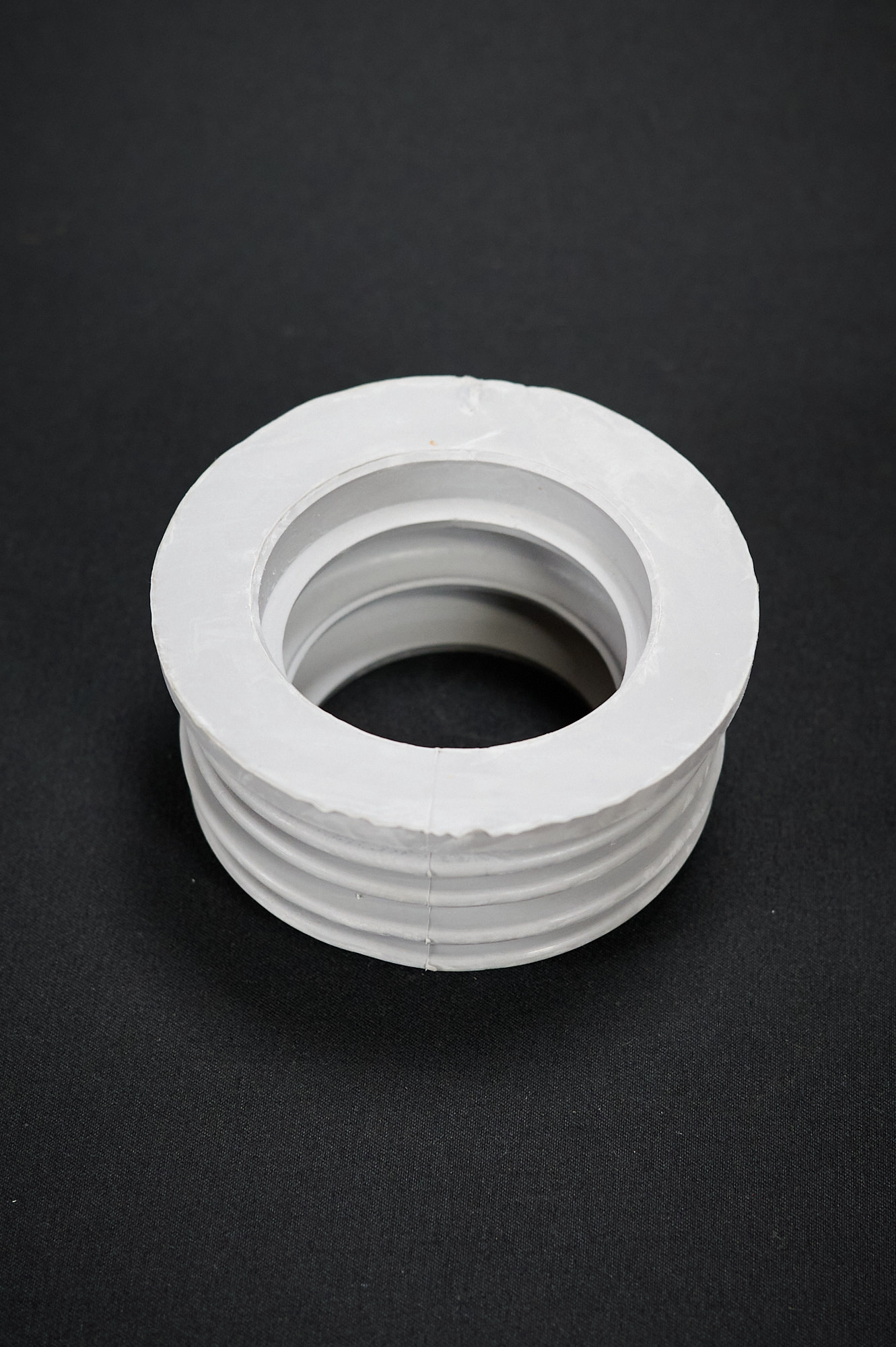

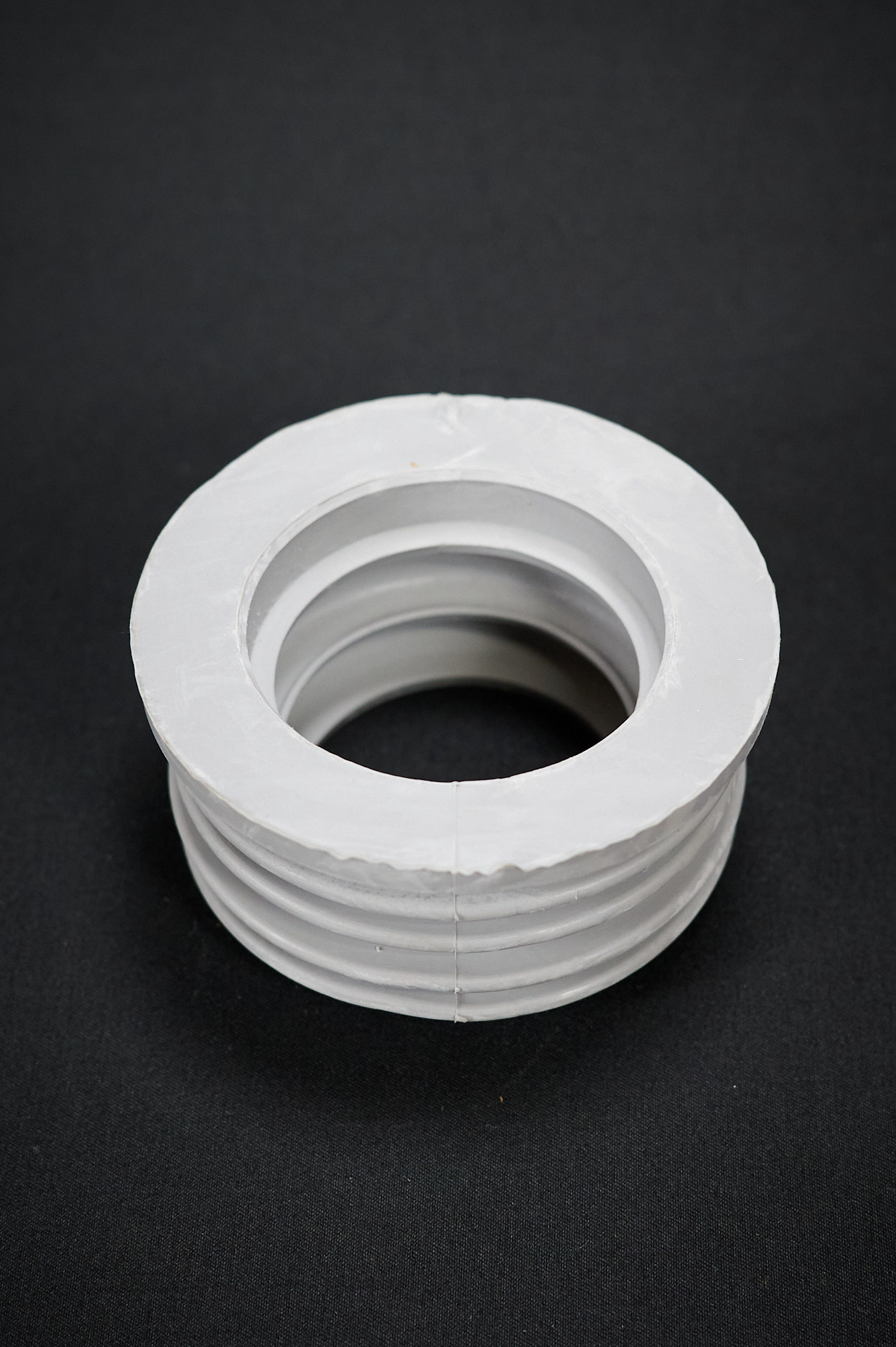

Манжета ПВХ переходная 70

Переходная манжета из ПВХ для узлов канализации, где посадочное место — 70 мм, а подключить нужно трубу меньшего диаметра. Два размера: 70 × 50 мм — под трубу 50 мм и 70 × 40 мм — под трубу или отвод 40 мм.

Манжета вставляется в раструб или патрубок на 70 мм и перекрывает кольцевой зазор вокруг подключённой трубы.

Изделие выпускается в следующих вариациях:

Манжета ПВХ 70*40
Арт. 2.19.9.
Манжета ПВХ 70*40
Манжета ПВХ 70*50
Арт. 2.19.10.
Манжета ПВХ 70*50

Описание

Диаметр 70 мм встречается реже привычных 50 и 110 мм, и подобрать к нему трубу напрямую получается не всегда. Переходная манжета решает вопрос без перестройки узла: она занимает всё пространство между стенкой раструба и тонкой трубой и держит трубу по центру.

Размеры

ВариантПосадочное местоПодключаемая труба
70 × 50 мм70 мм50 мм
70 × 40 мм70 мм40 мм

Материал обоих вариантов — ПВХ.

Замеры перед покупкой

Для этого размера замеры особенно важны. Внутренний диаметр раструба должен соответствовать 70 мм, а наружный диаметр подключаемой трубы — 50 или 40 мм. Трубу 50 мм в вариант 70 × 40 не вставить, а трубу 40 мм вариант 70 × 50 не удержит — останется щель.

Установка

  1. Очистите посадочное место от грязи и остатков старого уплотнения.
  2. Вставьте манжету в раструб 70 мм на всю глубину.
  3. Введите трубу соосно, до упора.
  4. Пропустите воду и проверьте стык.

Признаки, что стык нужно переделать

  • вокруг трубы проступает влага;
  • труба смещается в раструбе от лёгкого нажима;
  • чувствуется запах канализации.
