Арт: 1.5.3.

Планка монтажная для водорозеток

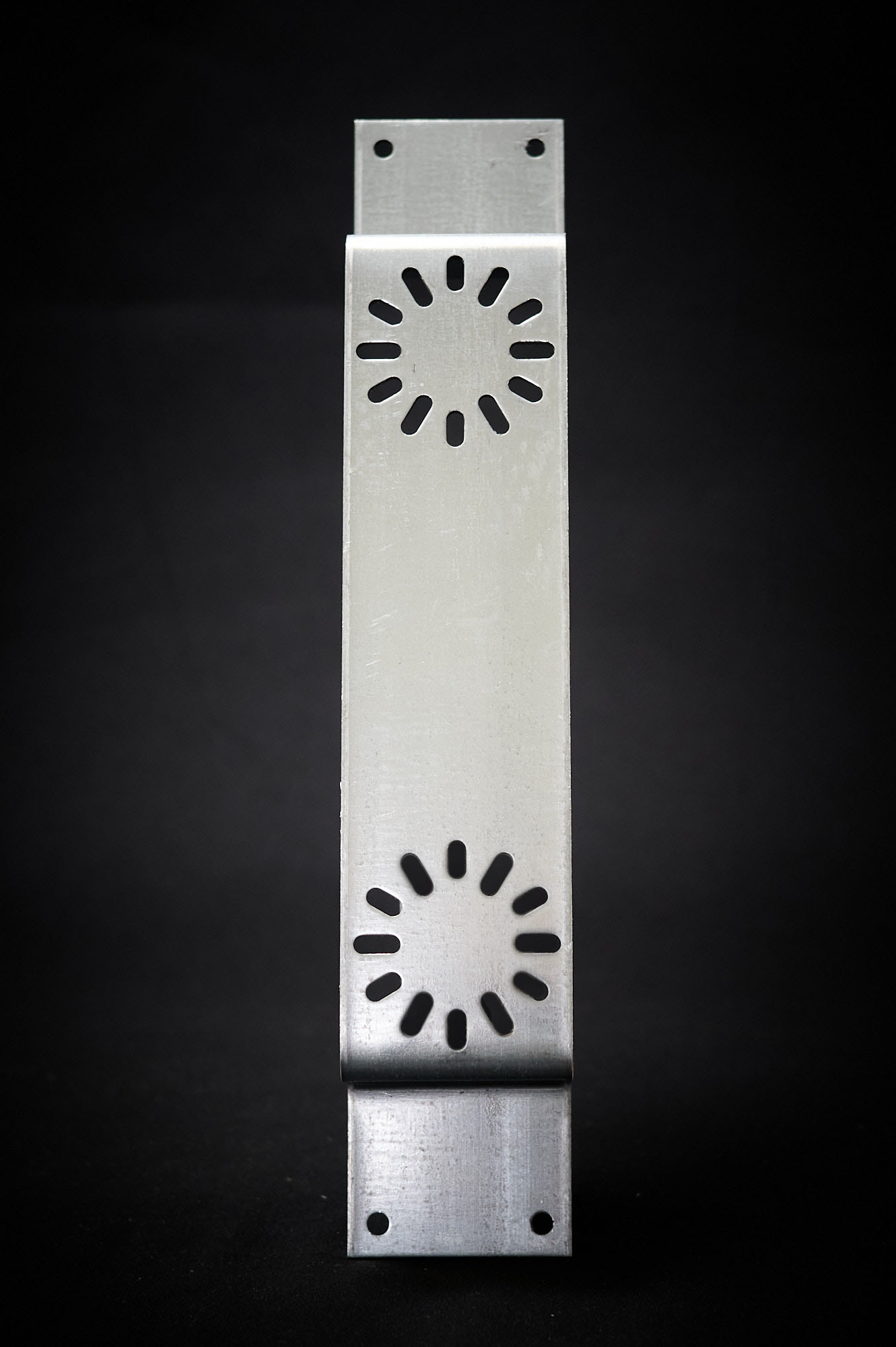

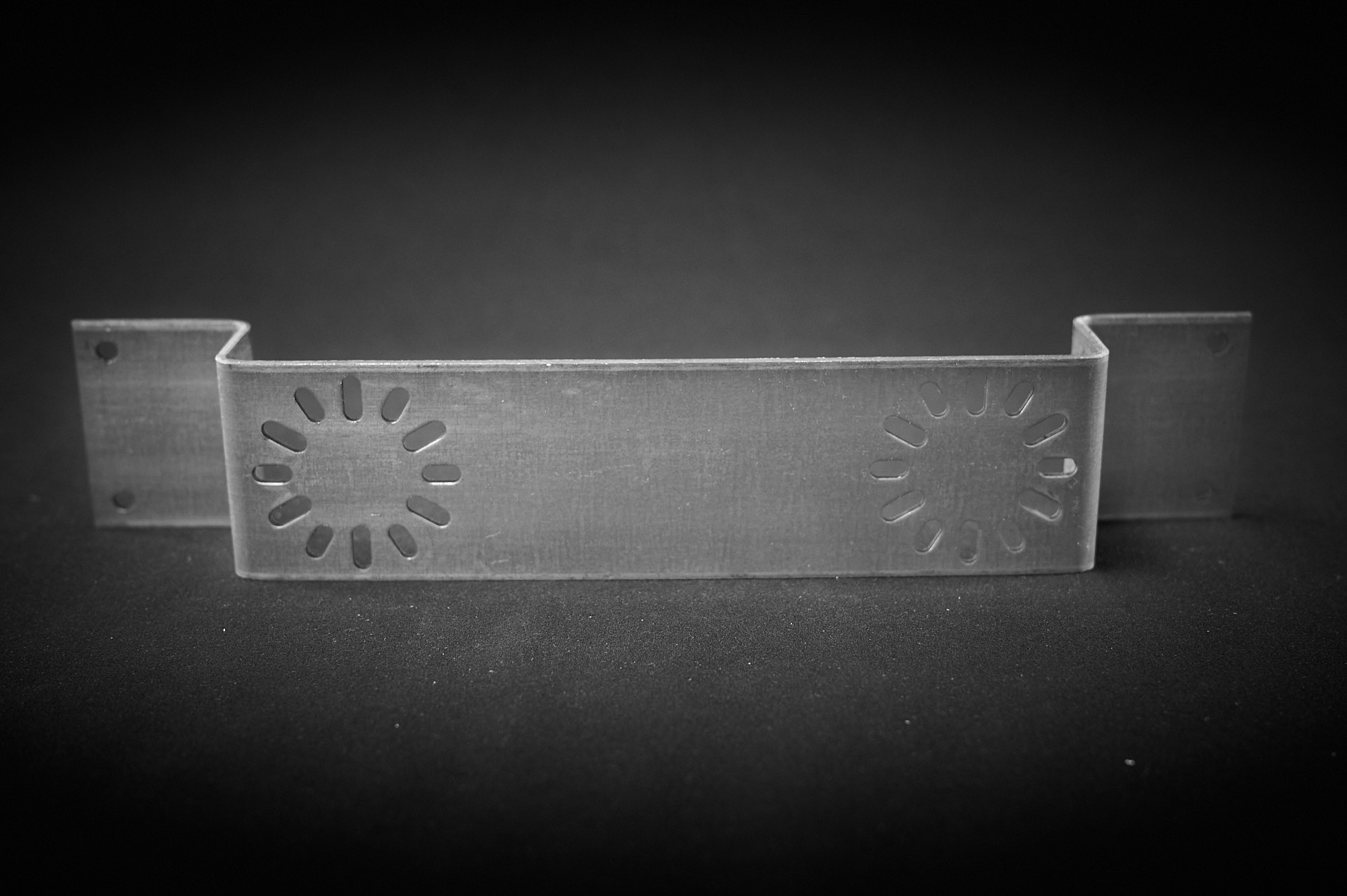

Монтажная планка для водорозеток — основа, на которой закрепляют выводы воды под настенный смеситель, инсталляцию или другое сантехническое оборудование. Межосевое расстояние между водорозетками — 150 мм, стандартное для смесителей, поэтому подгонять ничего не нужно.

Материал — оцинкованная сталь толщиной 1,5 мм. Размеры: 305 × 40 × 25 мм.

Исполнение:

Планка монтажная для водорозетокАрт. 1.5.3.
Планка монтажная для водорозеток

Описание

Если водорозетки ставить в стену по отдельности, «на глаз», смеситель потом может не встать: выводы оказываются на разной высоте, на разной глубине или на неверном расстоянии друг от друга. Планка задаёт их положение ещё на черновом этапе — после отделки остаётся только подключить прибор.

Характеристики

ПараметрЗначение
Материалоцинкованная сталь
Толщина металла1,5 мм
Межосевое расстояние150 мм
Длина × ширина × глубина305 × 40 × 25 мм
Положение водорозетокстандартное или под углом 45°
Отверстиябез резьбы
Крепёжв комплект не входит

Конструкция

Цинковое покрытие защищает сталь от ржавчины — это важно, ведь планка остаётся в стене под отделкой. Геометрия планки распределяет нагрузку от оборудования и снижает риск деформации трубопровода, когда смеситель затягивают и когда им пользуются.

Отверстия под водорозетки позволяют поставить их как в стандартном положении, так и под углом 45°. Разворот выручает в стеснённых местах и при нестандартной разводке труб.

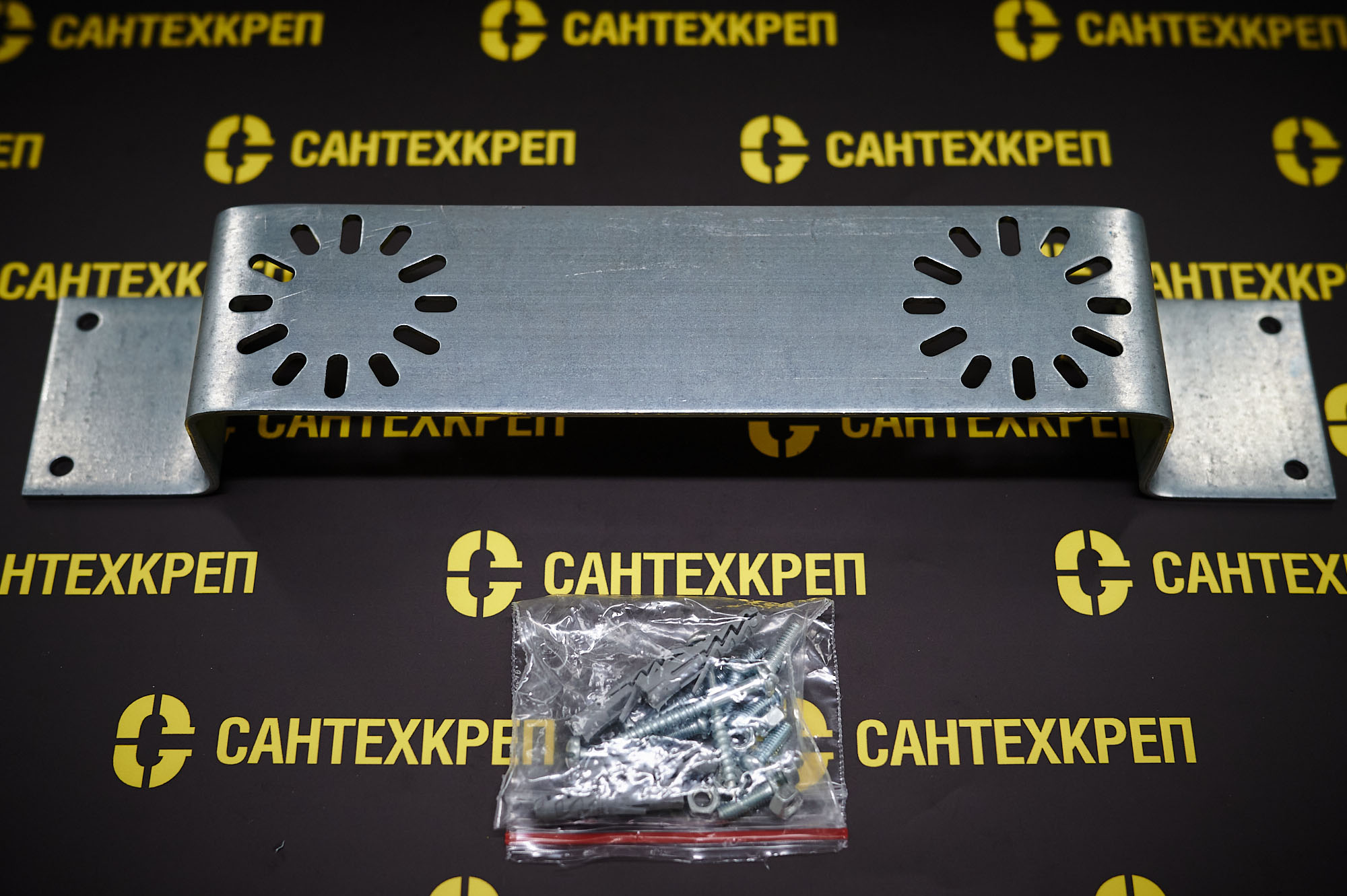

Резьбы в отверстиях нет, поэтому подходит разный крепёж — саморезы, болты и т. п. Винты и дюбели в комплект не входят.

Где применяется

  • настенные смесители для ванны, душа и кухни;
  • инсталляционные системы;
  • другое сантехническое оборудование, которое подключается через водорозетки.

Совместимость

Подходит для большинства стандартных водорозеток; у нестандартной модели сверьте крепёжные отверстия.

Монтаж

  1. Разметьте высоту смесителя и закрепите планку на стене или каркасе строго по уровню.
  2. Установите на неё водорозетки — прямо или под углом 45°.
  3. Подключите трубы горячей и холодной воды и проверьте систему под давлением до закрытия стены.
  4. Выполните отделку с учётом толщины плитки и клея, чтобы выводы вышли на чистовую поверхность.
