Арт: 1.5.4.

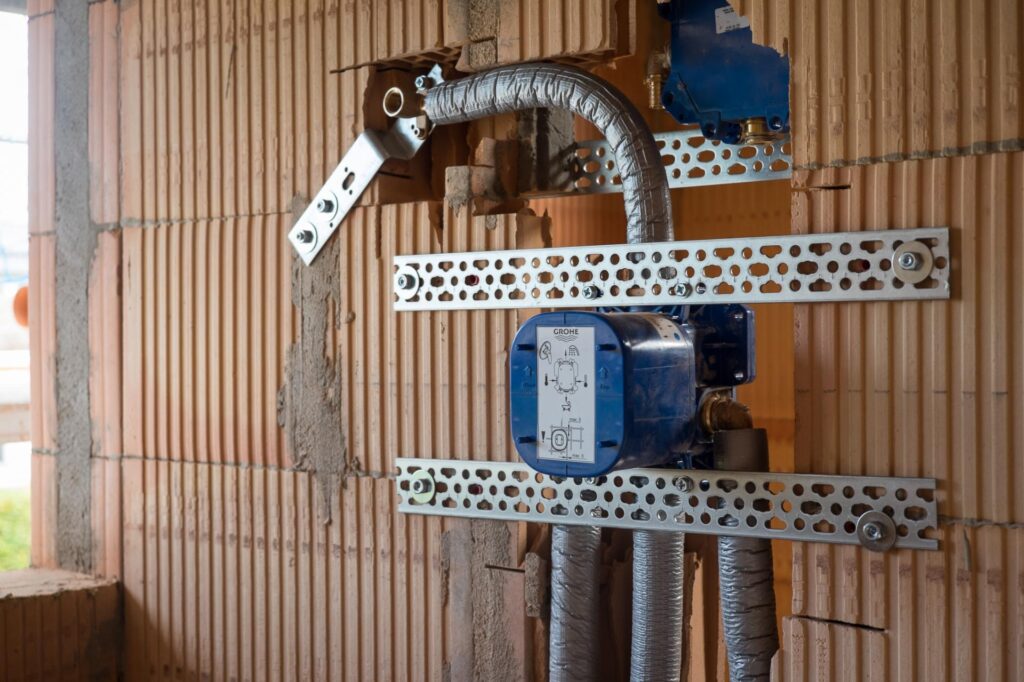

Монтажная шина 3*50 мм * 2 м (аналог шины Walraven)

Перфорированная монтажная шина сечением 3 × 50 мм и длиной 2 м — основа для крепления трубопроводов и инженерного оборудования. Материал — оцинкованная сталь; под заказ возможно изготовление из нержавеющей стали.

Исполнение:

Монтажная шина 3*50 мм * 2 м (аналог шины Walraven)Арт. 1.5.4.
Монтажная шина 3*50 мм * 2 м (аналог шины Walraven)

Описание

Монтажная шина нужна там, где на стене или потолке надо закрепить сразу несколько элементов: ряд хомутов для труб, кронштейны, подвесы. Перфорация по всей длине позволяет ставить крепёж в любом месте без сверления самой шины, а двухметровую заготовку подрезают по месту.

Характеристики

ПараметрЗначение
Сечение3 × 50 мм
Длина2 м
Исполнениеперфорированная
Материалоцинкованная сталь
Под заказнержавеющая сталь
Аналогшина Walraven

Где применяется

  • прокладка трубопроводов водоснабжения, отопления и канализации в технических помещениях;
  • крепление нескольких параллельных труб на одной опоре;
  • монтаж инженерного оборудования на стенах и потолках.

Часть монтажной системы

Шина входит в линейку монтажных систем вместе с консолями и профилем WM15 и канальными гайками. Все элементы можно подобрать в одном каталоге.

Монтаж

Разметьте трассу и отрежьте шину нужной длины. Места реза желательно обработать защитным составом для оцинковки. Закрепите шину к основанию анкерами или дюбелями, подходящими для материала стены или перекрытия, и распределите точки крепления по длине равномерно. Затем установите на шину хомуты и другой крепёж через перфорацию.

Фотографии

Графические материалы для скачивания
