Арт: 5.1.14.

Ниппель для сборки радиаторов 1″

Ниппель 1″ — резьбовая втулка, которая стягивает соседние секции радиатора. Он нужен при сборке батареи, при наращивании или сокращении числа секций и при замене прокладки между ними.

Исполнение:

Ниппель для сборки радиаторов 1"Арт. 5.1.14.
Ниппель для сборки радиаторов 1"

Описание

Секционный радиатор собирается из одинаковых секций, соединённых по верхнему и нижнему коллектору. В каждое соединение вкручивается ниппель, а между торцами секций ставится прокладка. Затягиваясь, ниппель прижимает секции друг к другу и сжимает прокладку — так стык становится герметичным.

Как устроен

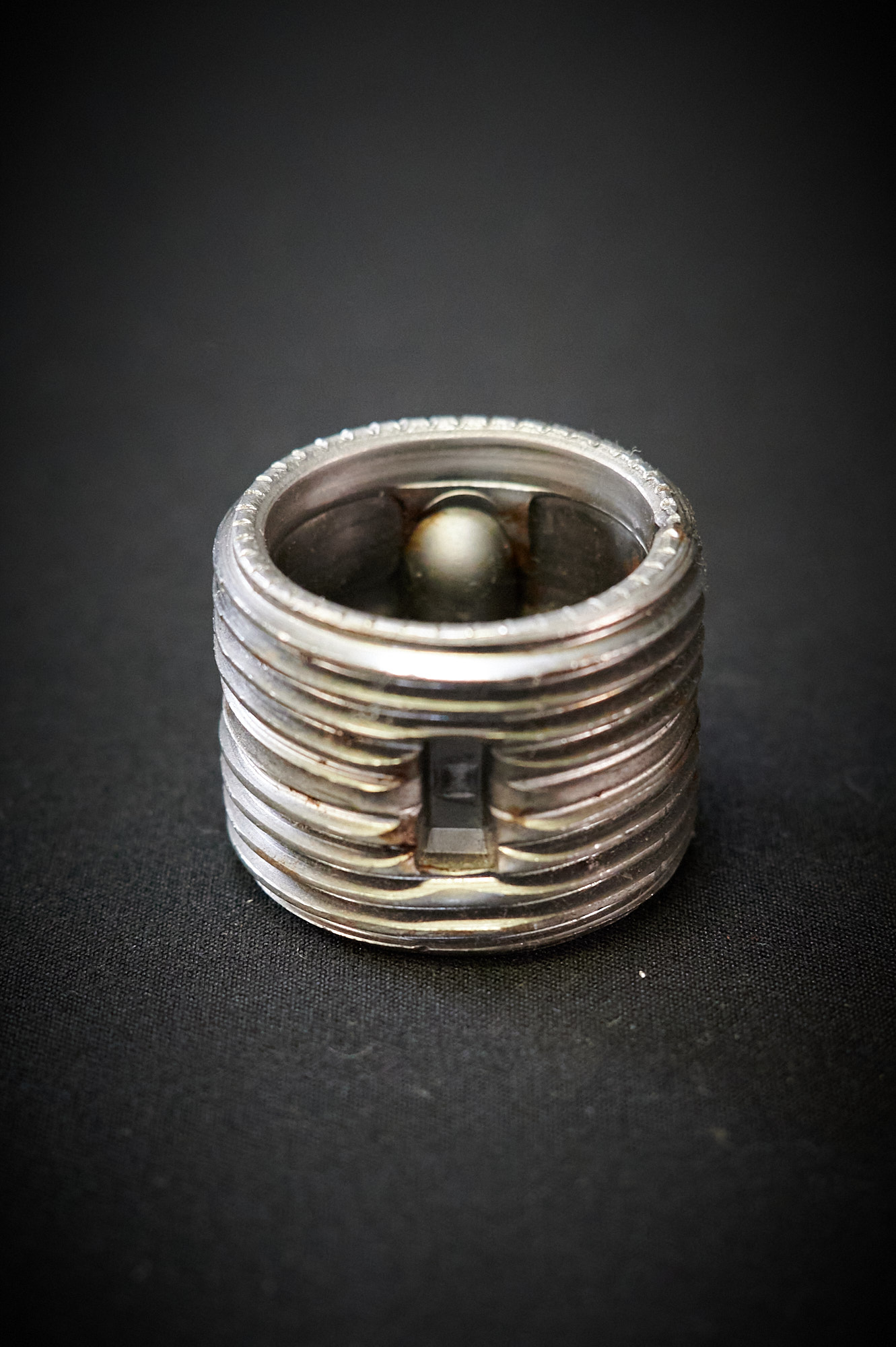

У ниппеля наружная резьба с двух сторон: на одной половине правая, на другой — левая. Поэтому при вращении он одновременно входит в обе секции и стягивает их. Внутри есть выступы, за которые ниппель поворачивают радиаторным ключом, просунутым через коллектор.

Как подобрать

Размер 1″ должен совпадать с резьбой коллекторов секций. Сверьте его со снятым ниппелем или с резьбой в секции: у разных типов радиаторов она бывает разной. На каждое соединение нужны два ниппеля — для верхнего и нижнего коллектора — и две прокладки.

Когда понадобится

  • радиатор нужно нарастить или, наоборот, убрать лишние секции;
  • между секциями появилась течь или ржавые подтёки;
  • батарею собирают из отдельных секций;
  • при переборке у старого ниппеля оказалась сорвана резьба.

Как соединить секции

  1. Уложите секции на ровную поверхность и очистите торцы коллекторов.
  2. Наживите ниппели на несколько витков в первую секцию — сразу вверху и внизу.
  3. Наденьте прокладки и приставьте вторую секцию.
  4. Радиаторным ключом поворачивайте ниппели попеременно, понемногу верхний и нижний, чтобы секции сходились без перекоса.
  5. Затяните до плотного прижатия, не перетягивая, и перед установкой проверьте радиатор на герметичность.

Типичные ошибки

  • затягивают только один ниппель, и секции перекашиваются;
  • ставят старую, уже обжатую прокладку;
  • ниппель наживлён не той стороной, и резьба не захватывает вторую секцию.
