Паронитовые фланцевые прокладки для труб ⌀15-200 мм

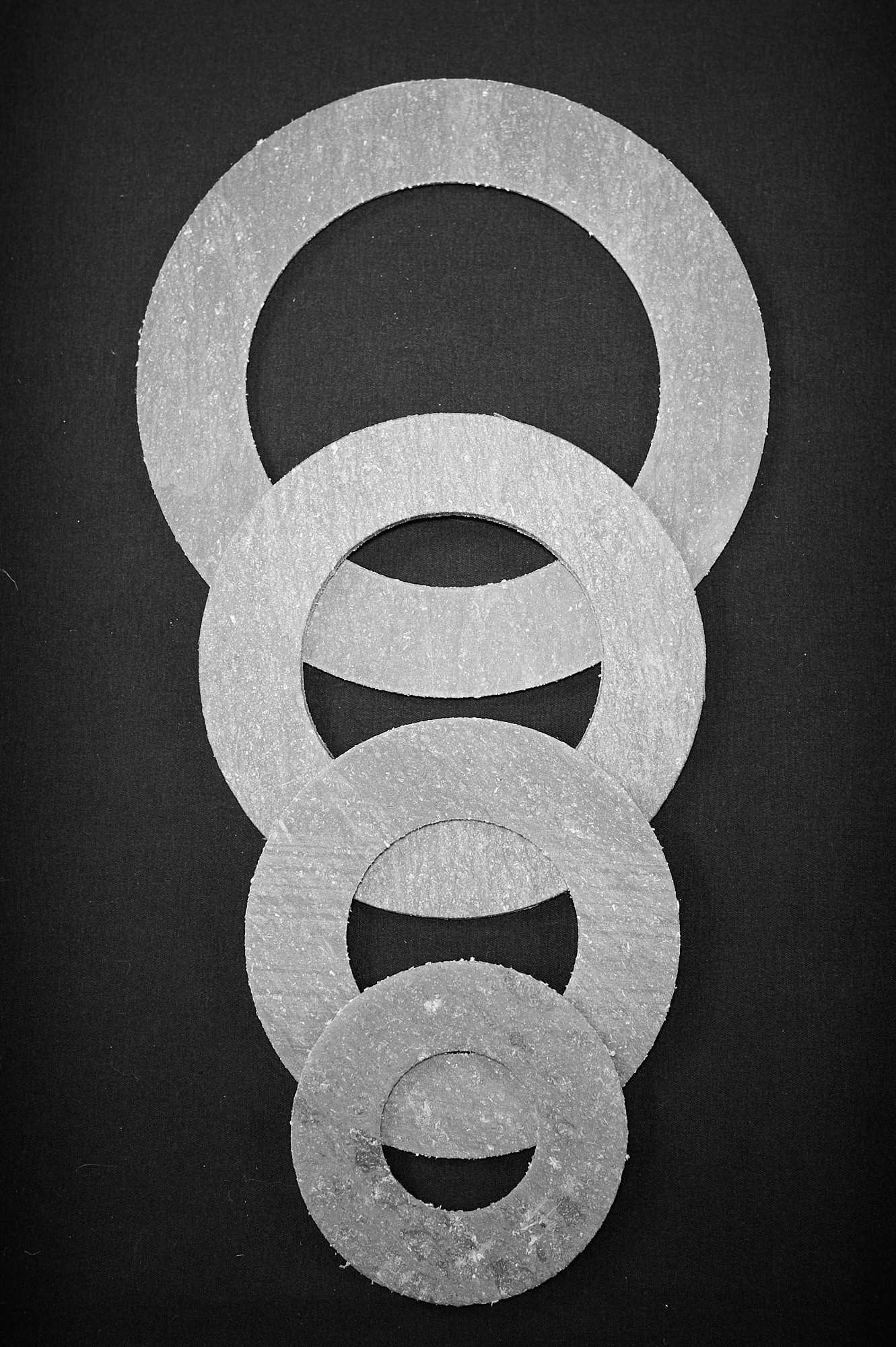

Паронитовые прокладки для фланцевых соединений трубопроводов и арматуры. Выпускаются 12 типоразмеров на условный проход от Dу 15 до Dу 200 мм; материал — паронит ПОН-Б толщиной 2 мм.

Диапазон рабочих температур — −50…+450 °C, предельное давление — 6,4 МПа. Прокладки подходят для отопления, горячей воды, паровых, газовых и промышленных линий.

Изделие выпускается в следующих вариациях:

Паронитовая фланцевая прокладка Dу 15 мм (20*50 мм)
Арт. 2.9.25.
Паронитовая фланцевая прокладка Dу 15 мм (20*50 мм)
Паронитовая фланцевая прокладка Dу 20 мм (25*60 мм)
Арт. 2.9.26.
Паронитовая фланцевая прокладка Dу 20 мм (25*60 мм)
Паронитовая фланцевая прокладка Dу 25 мм (29*69 мм)
Арт. 2.9.27.
Паронитовая фланцевая прокладка Dу 25 мм (29*69 мм)
Паронитовая фланцевая прокладка Dу 32 мм (38*81  мм)
Арт. 2.9.28.
Паронитовая фланцевая прокладка Dу 32 мм (38*81 мм)
Паронитовая фланцевая прокладка Dу 40 мм (45*91 мм)
Арт. 2.9.29.
Паронитовая фланцевая прокладка Dу 40 мм (45*91 мм)
Паронитовая фланцевая прокладка Dу 50 мм (57*106 мм)
Арт. 2.9.30.
Паронитовая фланцевая прокладка Dу 50 мм (57*106 мм)
Паронитовая фланцевая прокладка Dу 65 мм (75*126 мм)
Арт. 2.9.31.
Паронитовая фланцевая прокладка Dу 65 мм (75*126 мм)
Паронитовая фланцевая прокладка Dу 80 мм (87*141 мм)
Арт. 2.9.32.
Паронитовая фланцевая прокладка Dу 80 мм (87*141 мм)
Паронитовая фланцевая прокладка Dу 100 мм (106*161 мм)
Арт. 2.9.33.
Паронитовая фланцевая прокладка Dу 100 мм (106*161 мм)
Паронитовая фланцевая прокладка Dу 125 мм (132*191 мм)
Арт. 2.9.34.
Паронитовая фланцевая прокладка Dу 125 мм (132*191 мм)
Паронитовая фланцевая прокладка Dу 150 мм (161*216 мм)
Арт. 2.9.35.
Паронитовая фланцевая прокладка Dу 150 мм (161*216 мм)
Паронитовая фланцевая прокладка Dу 200 мм (216*271 мм)
Арт. 2.9.36.
Паронитовая фланцевая прокладка Dу 200 мм (216*271 мм)

Описание

Фланцы стягиваются болтами, а герметичность стыка обеспечивает плоская кольцевая прокладка между ними. Там, где температура среды высокая, резина быстро теряет упругость, поэтому для горячих, паровых и газовых трубопроводов выбирают паронит. Прокладки изготовлены по ГОСТ 15180-86 — стандарту на плоские прокладки для фланцев арматуры, соединительных частей и трубопроводов.

Характеристики

ПараметрЗначение
Материалпаронит ПОН-Б, асбестосодержащий (ГОСТ 481-80)
Стандарт на прокладкиГОСТ 15180-86
Толщина2 мм
Условный проходDу 15–200 мм, 12 размеров
Температура среды−50…+450 °C
Давлениедо 6,4 МПа; пресная перегретая вода — до 4 МПа
Средыпар, перегретая вода, нейтральные и инертные газы, нефтепродукты, аммиак, спирты, растворы солей

Размеры

Прокладка d × D × s, ммУсловный проход фланца
20 × 50 × 2Dу 15
25 × 60 × 2Dу 20
29 × 69 × 2Dу 25
38 × 81 × 2Dу 32
45 × 91 × 2Dу 40
57 × 106 × 2Dу 50
75 × 126 × 2Dу 65
87 × 141 × 2Dу 80
106 × 161 × 2Dу 100
132 × 191 × 2Dу 125
161 × 216 × 2Dу 150
216 × 271 × 2Dу 200

Область применения

  • задвижки, насосы, фильтры и другая фланцевая арматура;
  • системы отопления и горячей воды;
  • котельные и тепловые пункты;
  • паровые линии;
  • газопроводы и технологические трубопроводы предприятий.

Как выбрать

Размер определяют по условному проходу: он совпадает с размером трубы и обычно указан на фланце или корпусе арматуры. Для холодной и тёплой воды до +80 °C достаточно резиновой прокладки ТМКЩ, для пара, горячей воды выше +100 °C и газа нужен паронит. ПОН-Б — асбестосодержащий материал, стойкость до +450 °C ему даёт асбестовое волокно. Безасбестовые прокладки СантехКреп рассчитаны лишь на +150 °C и 40 атм.

Монтаж

Участок отключают, сбрасывают давление и дают трубопроводу остыть. После разборки фланцев старую прокладку полностью удаляют, поверхности зачищают. Новую прокладку центрируют так, чтобы она не заходила в проход трубы, а болты затягивают крест-накрест в несколько проходов. Затем подают среду и проверяют соединение.
