Резиновые фланцевые прокладки для труб ⌀15-200 мм
Резиновые прокладки для фланцевых соединений трубопроводов водоснабжения и отопления. Выпускаются 12 типоразмеров — на условный проход от Dу 15 до Dу 200 мм, все толщиной 2 мм.
Материал — резина ТМКЩ. Прокладки соответствуют ГОСТ 15180-86 и разрешены к применению в системах подачи питьевой воды.
Изделие выпускается в следующих вариациях:
 | Арт. 2.8.25. Резиновая фланцевая прокладка Dу 15 мм (20*50 мм) |
| Арт. 2.8.26. Резиновая фланцевая прокладка Dу 20 мм (25*60 мм) |
| Арт. 2.8.27. Резиновая фланцевая прокладка Dу 25 мм (29*69 мм) |
| Арт. 2.8.28. Резиновая фланцевая прокладка Dу 32 мм (38*81 мм) |
| Арт. 2.8.29. Резиновая фланцевая прокладка Dу 40 мм (45*91 мм) |
| Арт. 2.8.30. Резиновая фланцевая прокладка Dу 50 мм (57*106 мм) |
| Арт. 2.8.31. Резиновая фланцевая прокладка Dу 65 мм (75*126 мм) |
| Арт. 2.8.32. Резиновая фланцевая прокладка Dу 80 мм (87*141 мм) |
| Арт. 2.8.33. Резиновая фланцевая прокладка Dу 100 мм (106*161 мм) |
| Арт. 2.8.34. Резиновая фланцевая прокладка Dу 125 мм (132*191 мм) |
| Арт. 2.8.35. Резиновая фланцевая прокладка Dу 150 мм (161*216 мм) |
| Арт. 2.8.36. Резиновая фланцевая прокладка Dу 200 мм (216*271 мм) |
Описание
Фланцевое соединение герметизируется плоской кольцевой прокладкой, зажатой болтами между двумя фланцами. Резиновые прокладки подходят для фланцев арматуры, соединительных частей и трубопроводов: задвижек, насосов, фильтров, магистральных участков водопровода и отопления. Их ставят при монтаже нового оборудования и меняют при обслуживании — после каждой разборки фланца прокладку лучше заменить свежей.
Характеристики
| Параметр | Значение |
|---|---|
| Материал | резина ТМКЩ |
| Форма | плоское кольцо |
| Толщина | 2 мм |
| Условный проход | от Dу 15 до Dу 200 мм, 12 размеров |
| Стандарт | ГОСТ 15180-86 |
| Системы | водоснабжение, в том числе питьевое, отопление |
| Класс опасности | 4 — малоопасные изделия по ГОСТ 12.1.007 |
Размеры
| Условный проход фланца | Внутренний диаметр, мм | Наружный диаметр, мм |
|---|---|---|
| Dу 15 | 20 | 50 |
| Dу 20 | 25 | 60 |
| Dу 25 | 29 | 69 |
| Dу 32 | 38 | 81 |
| Dу 40 | 45 | 91 |
| Dу 50 | 57 | 106 |
| Dу 65 | 75 | 126 |
| Dу 80 | 87 | 141 |
| Dу 100 | 106 | 161 |
| Dу 125 | 132 | 191 |
| Dу 150 | 161 | 216 |
| Dу 200 | 216 | 271 |
Как выбрать
Прокладку подбирают по условному проходу фланца — он обычно указан на корпусе арматуры или в паспорте оборудования. Резина предназначена для водопровода и отопления. Для газа и промышленных трубопроводов выбирают паронитовые фланцевые прокладки — они выпускаются в тех же размерах. По согласованию с заказчиком резиновые прокладки могут быть изготовлены из другой резины.
Область применения
- котельные и тепловые пункты;
- насосные станции;
- магистральные трубопроводы водоснабжения, в том числе питьевого;
- фланцевая арматура: задвижки, фильтры, насосы.
Монтаж
Перед заменой участок перекрывают и сбрасывают давление. Болты вынимают, фланцы разводят, старую прокладку удаляют, а уплотнительные поверхности очищают. Новую прокладку центрируют так, чтобы она не перекрывала проход трубы, после чего болты затягивают постепенно и равномерно, по схеме крест-накрест.
Безопасность и хранение
Специальные меры безопасности и средства защиты при работе с прокладками не требуются. Хранить при 25 ± 5 °C и влажности не выше 75 %, перевозить при температуре от −30 до +30 °C.

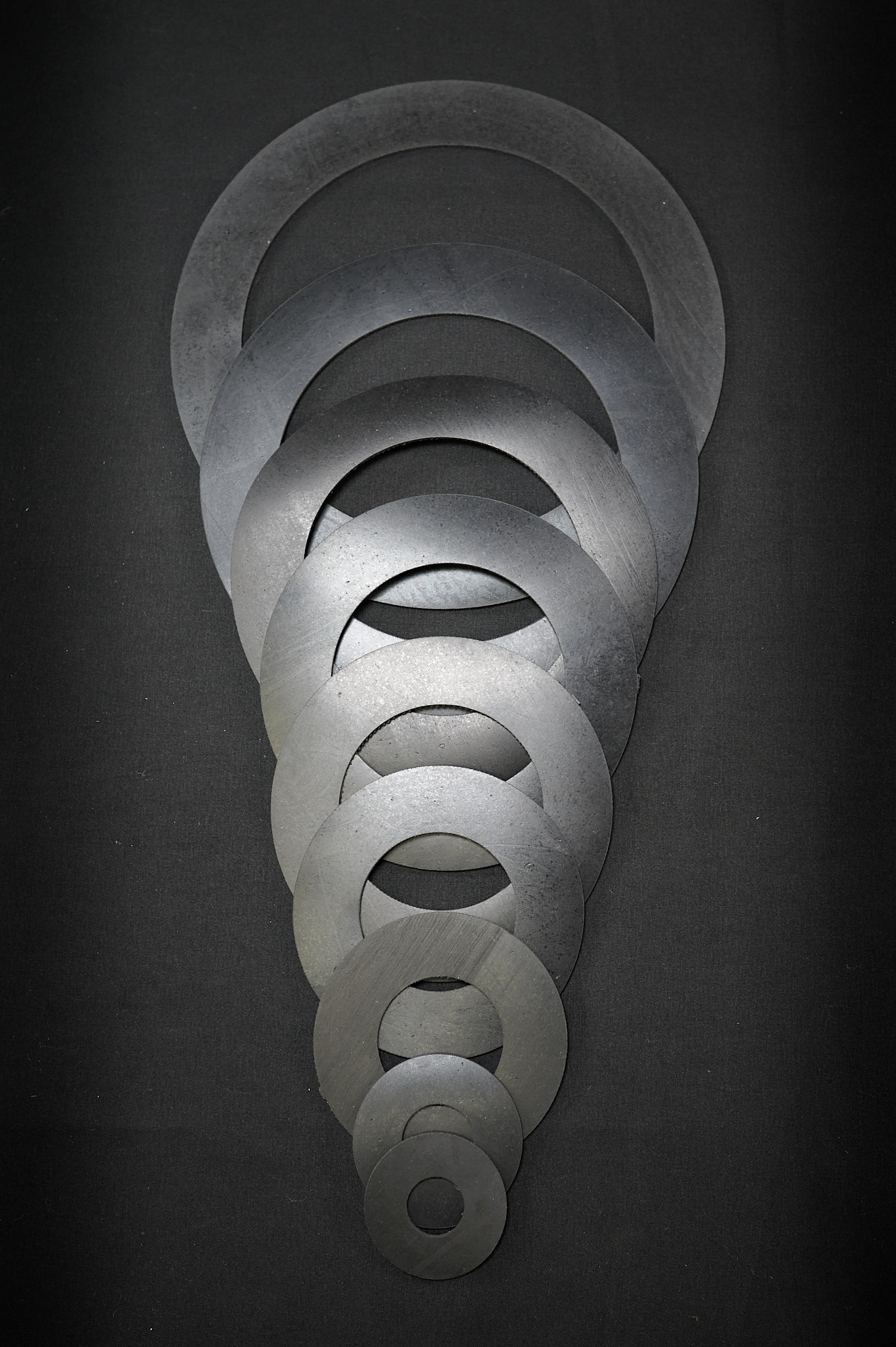

Фотографии
