Арт: 1.8.1.

Хомут ремонтный

Ремонтный хомут останавливает течь на трубе без сварки и без вырезки участка: корпус с уплотнительной вставкой обхватывает место повреждения и стягивается двумя болтами. Вставка прижимается к трубе и перекрывает свищ или трещину.

Размеры — 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ и 2″ по диаметру трубы. Длина хомута вдоль трубы — 80 мм.

Изделие выпускается в следующих вариациях:

Хомут ремонтный 1/2″
Арт. 1.8.1.
Хомут ремонтный 1/2″
Хомут ремонтный 3/4″
Арт. 1.8.2.
Хомут ремонтный 3/4″
Хомут ремонтный 1″
Арт. 1.8.3.
Хомут ремонтный 1″
Хомут ремонтный 1 1/4″
Арт. 1.8.4.
Хомут ремонтный 1 1/4″
Хомут ремонтный 1 1/2″
Арт. 1.8.5.
Хомут ремонтный 1 1/2″
Хомут ремонтный 2″
Арт. 1.8.6.
Хомут ремонтный 2″

Описание

Коррозия прогрызает стенку и даёт свищ, появляется тонкая трещина — и вода уже сочится. Хомут закрывает такое место обычным гаечным ключом: как аварийная мера до планового ремонта или на участке, который менять неудобно.

Характеристики

ПараметрЗначение
Размерышесть, по диаметру трубы
Длина вдоль трубы80 мм (допуск ± 3 мм)
Металл корпуса1 мм (допуск ± 0,2 мм)
Стяжкадва болта, между отверстиями 50 мм (± 3 мм)
Комплекткорпус, уплотнительная вставка, 2 болта, 2 гайки, 2 шайбы

Как подобрать размер

Размер хомута соответствует дюймовому обозначению трубы. Эти дюймы условные — по наружному диаметру их напрямую не измерить, поэтому ориентируйтесь на маркировку трубы или фитинги на той же линии.

Установка

  1. Перекройте воду и сбросьте давление, если есть такая возможность.
  2. Очистите трубу в зоне ремонта от ржавчины, отслоившейся краски и грязи.
  3. Наложите вставку так, чтобы повреждение оказалось посередине хомута, а не у края.
  4. Сомкните корпус, вставьте болты с шайбами и наживите гайки.
  5. Затягивайте гайки поочерёдно, понемногу, чтобы хомут сел ровно.
  6. Дайте воду и проверьте место ремонта.

Ограничения

  • повреждение должно укладываться в длину хомута с запасом по краям;
  • на отводах, фитингах и резьбе хомут не сядет — ему нужен прямой участок;
  • если стенка трубы сильно истончилась, хомут — временная мера, участок стоит заменить.

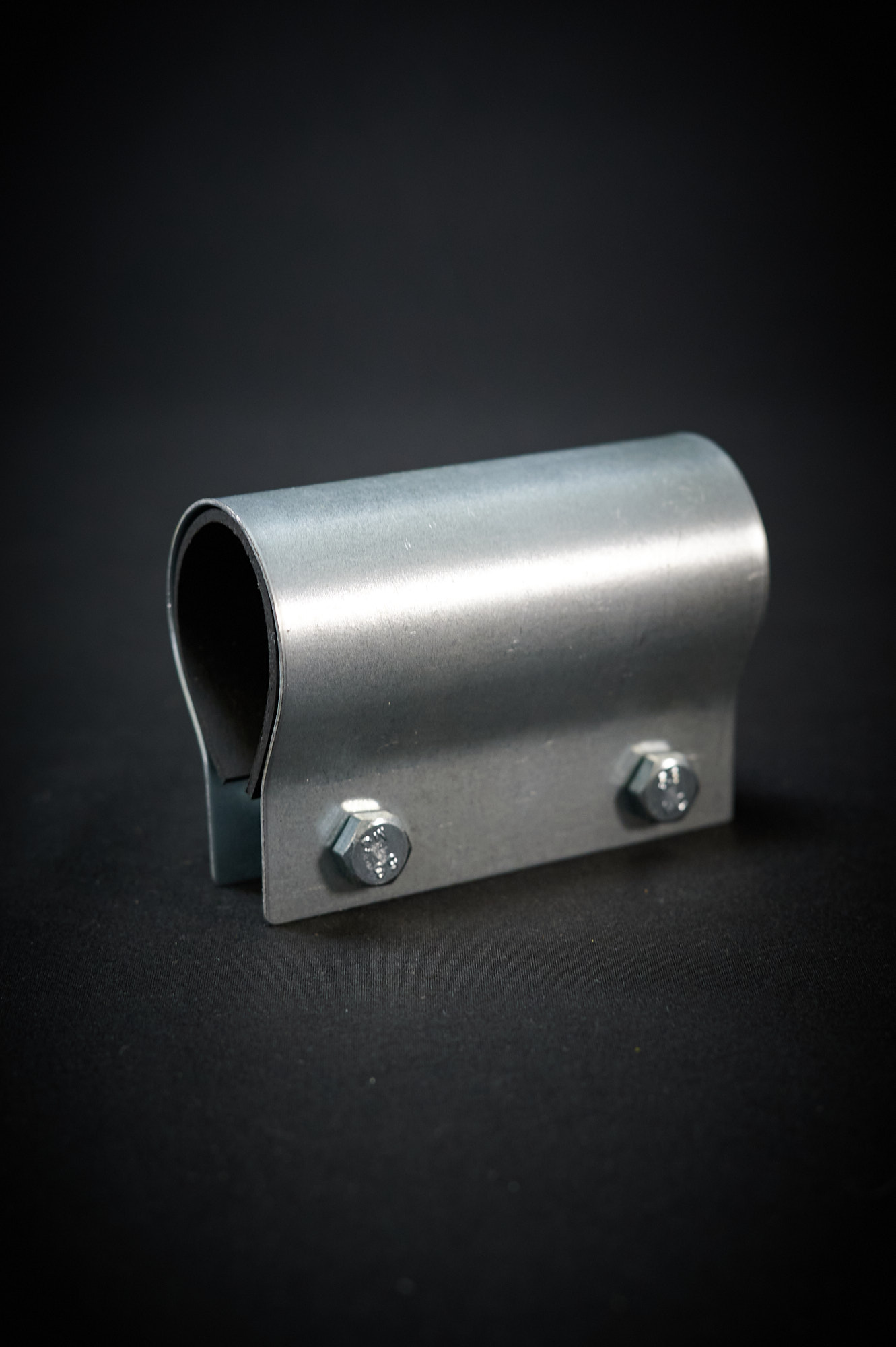

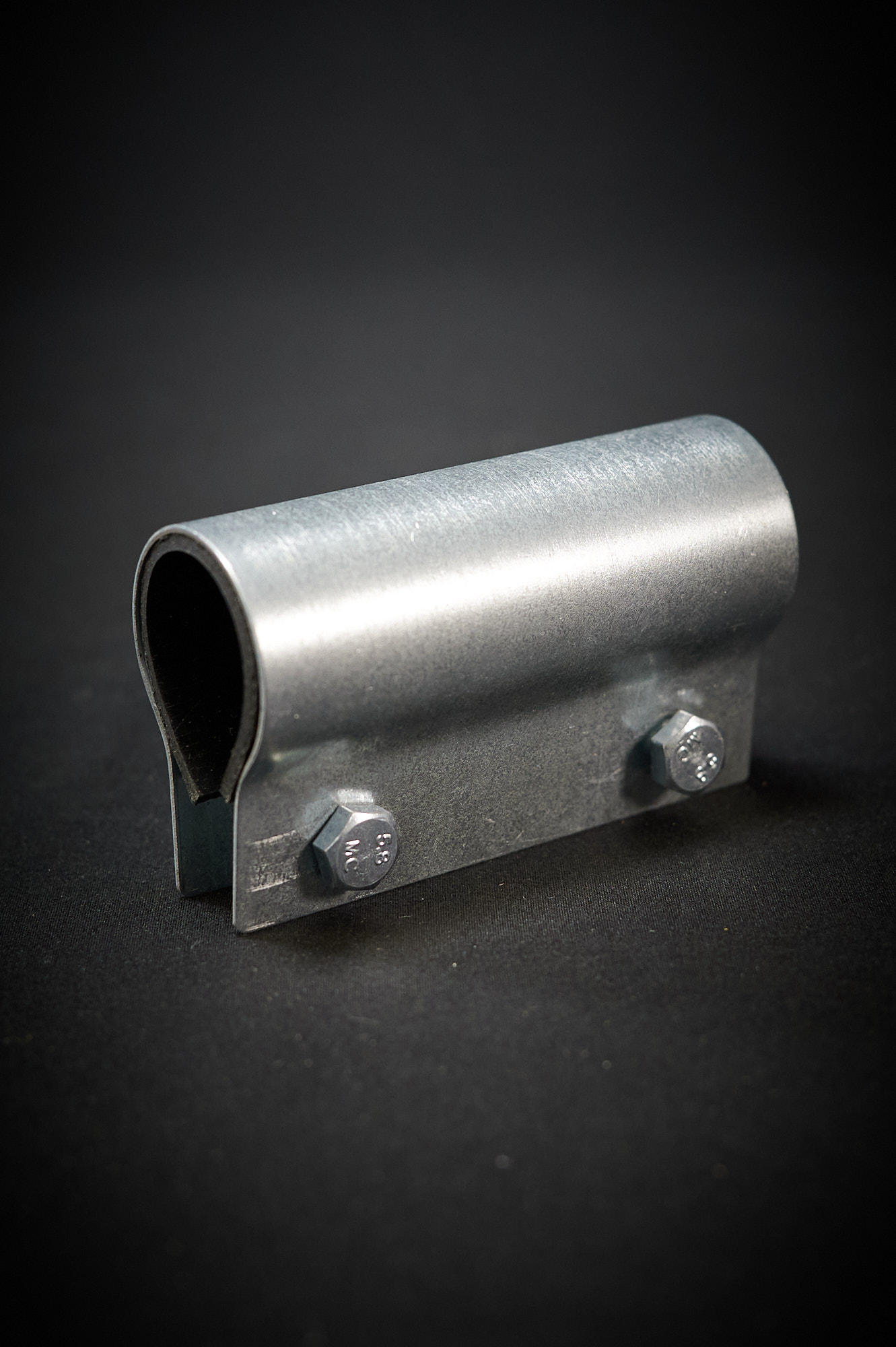

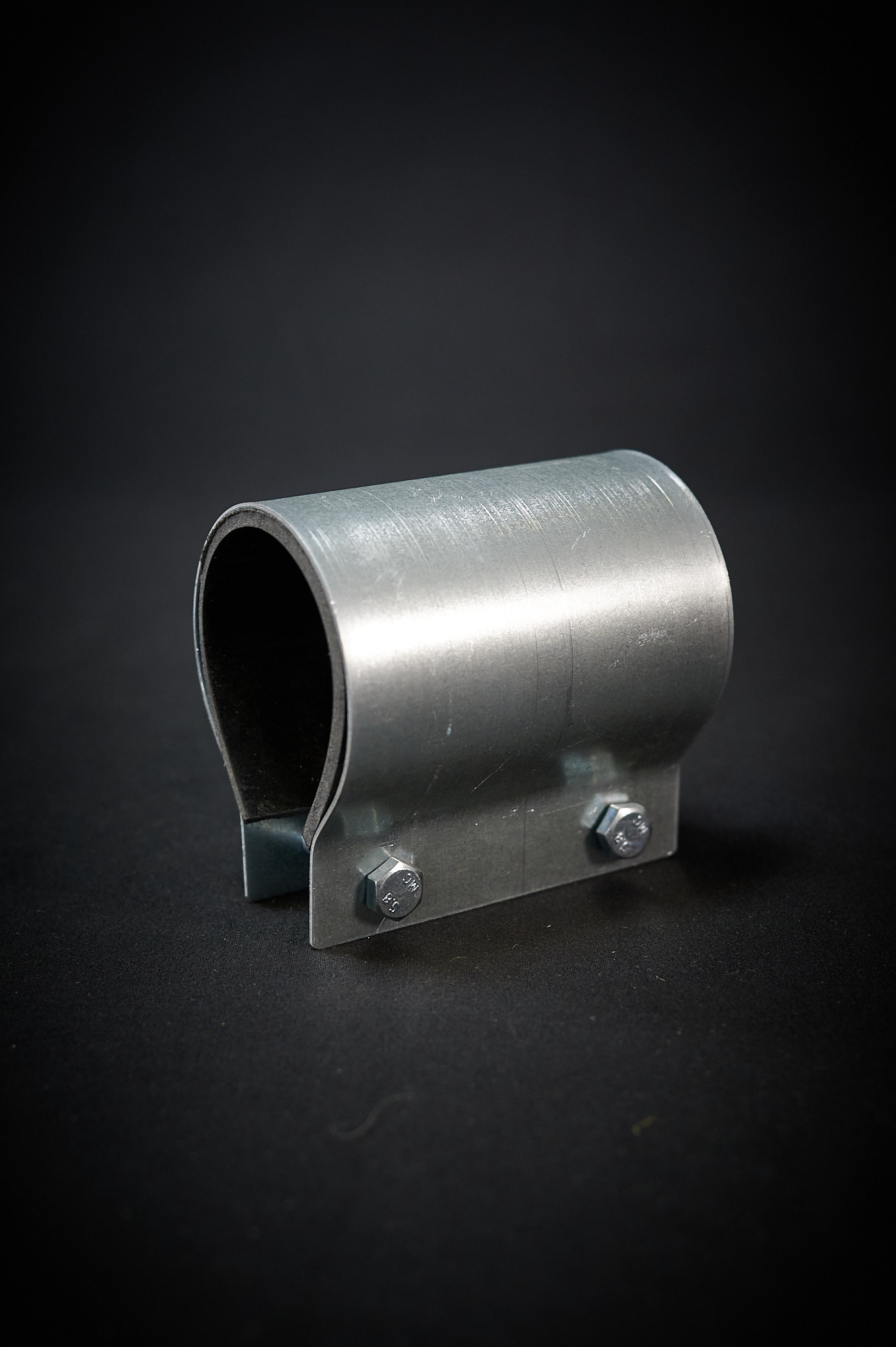

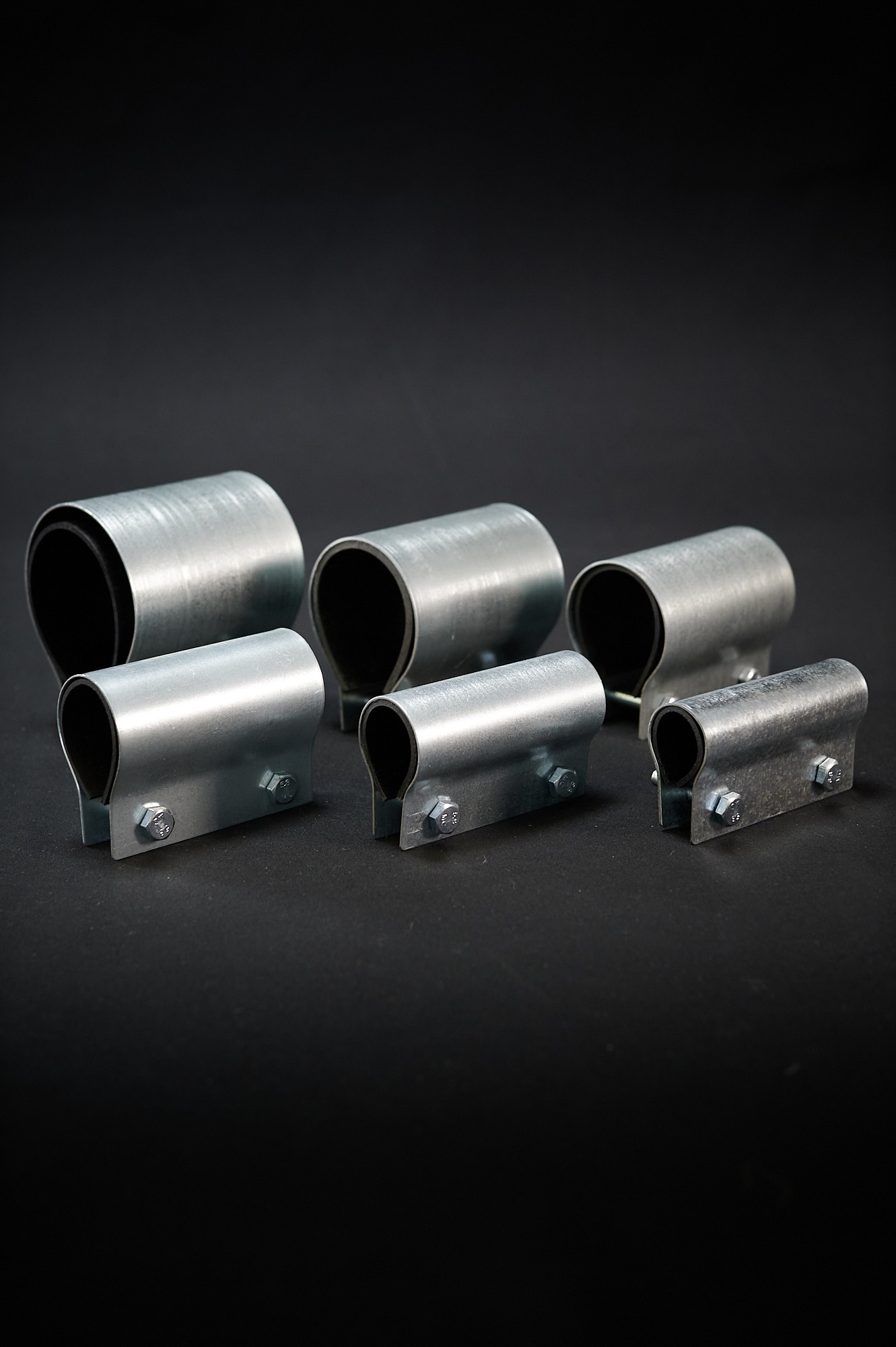

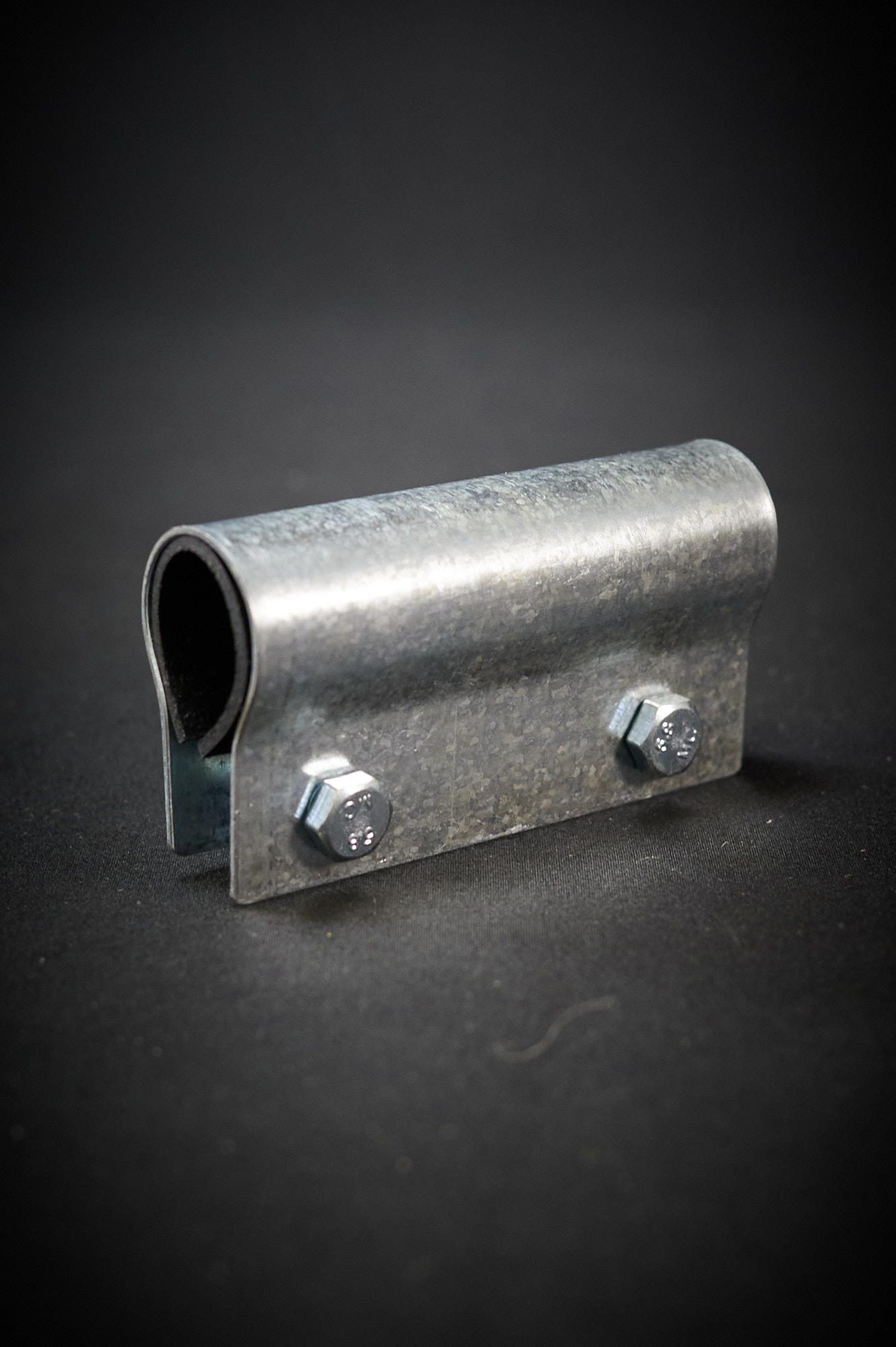

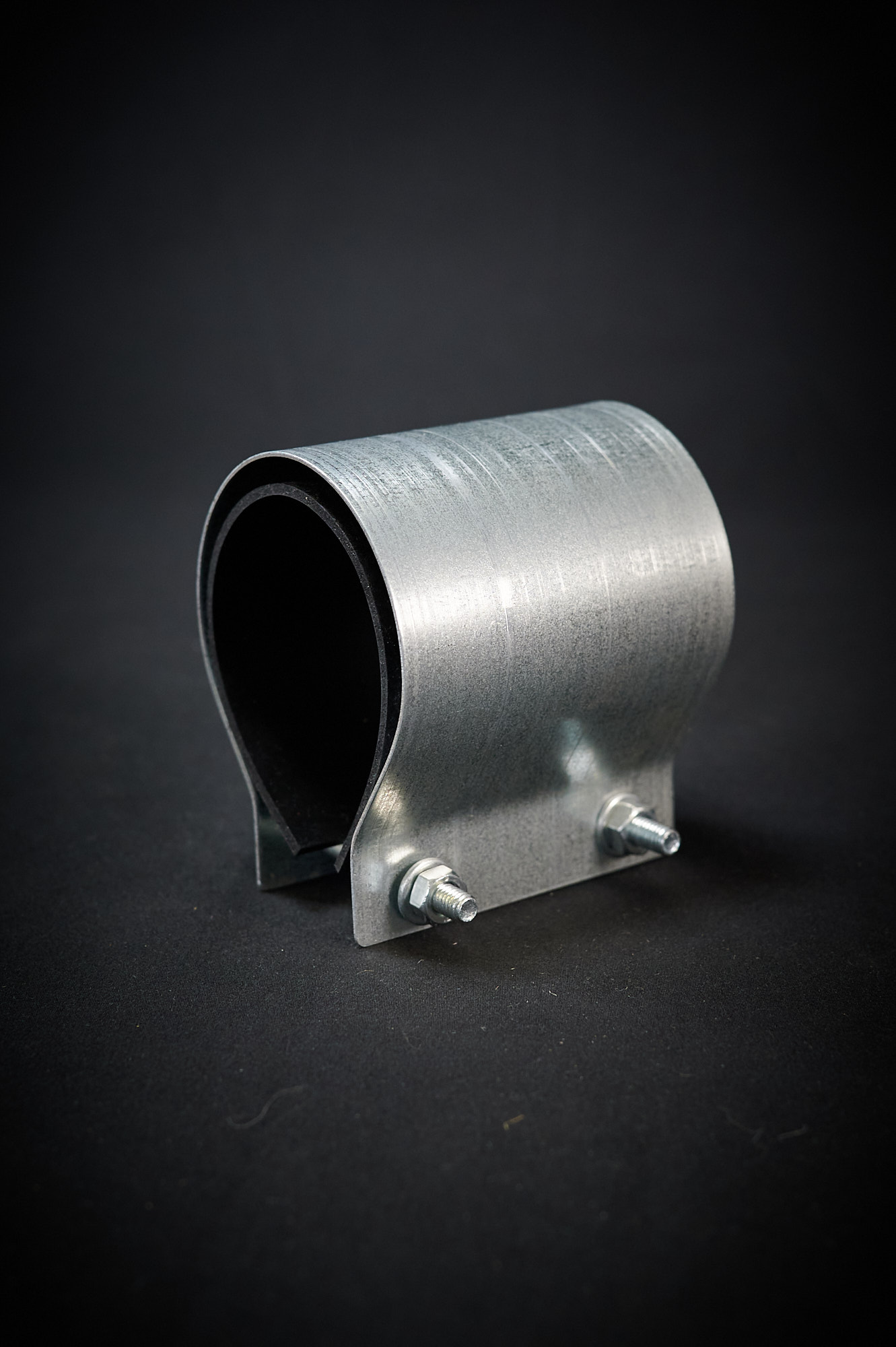

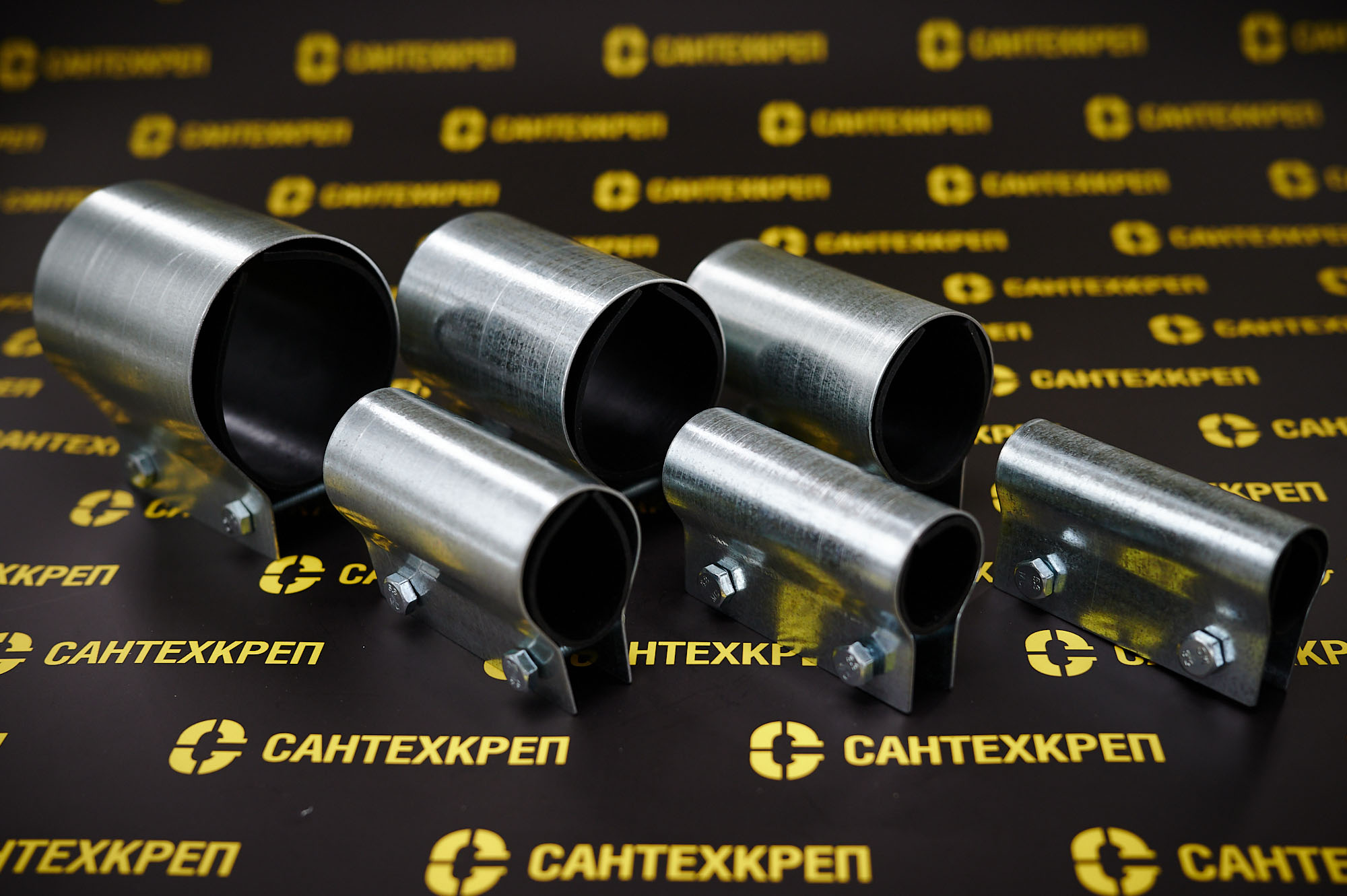

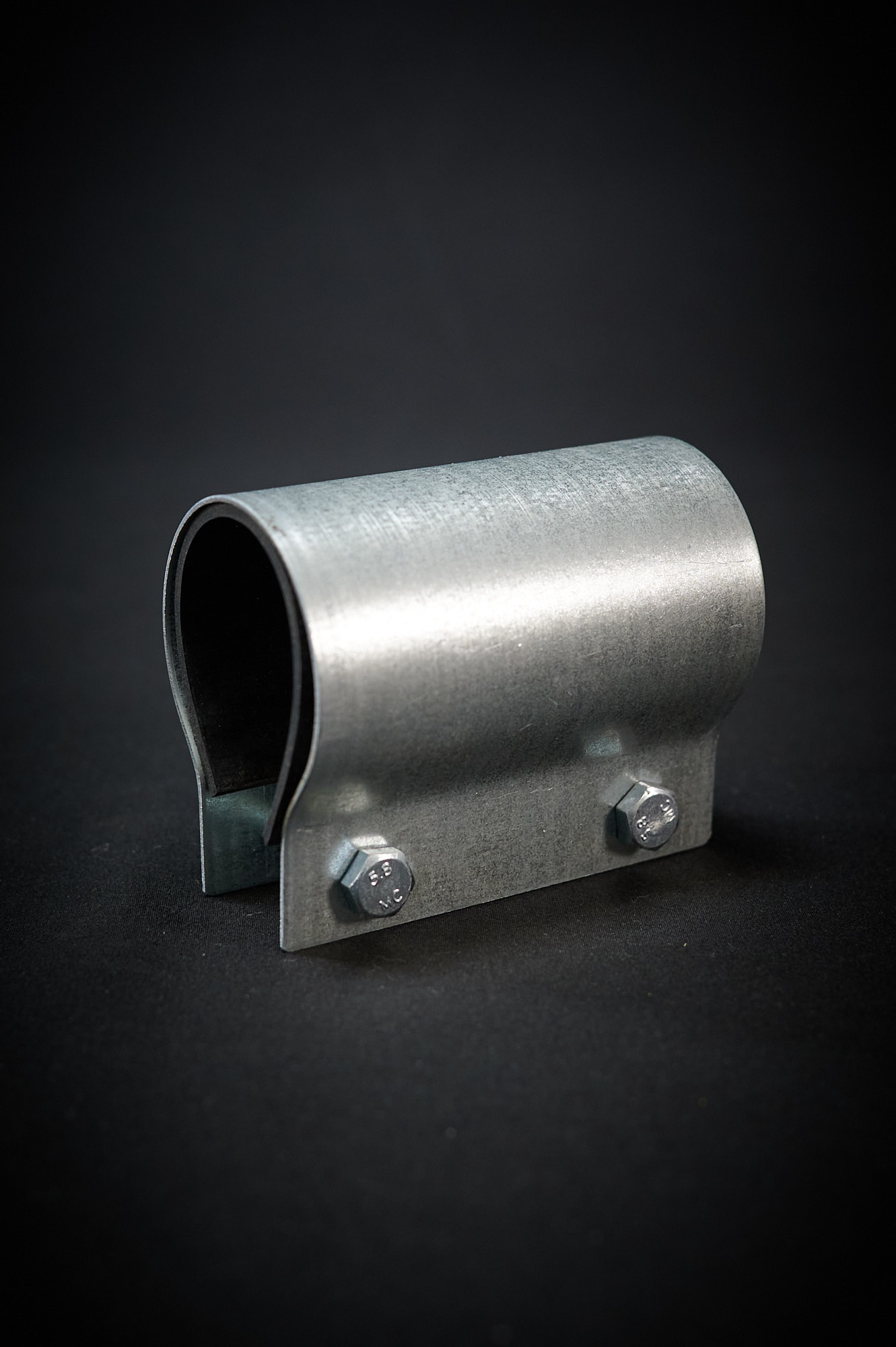

Фотографии
