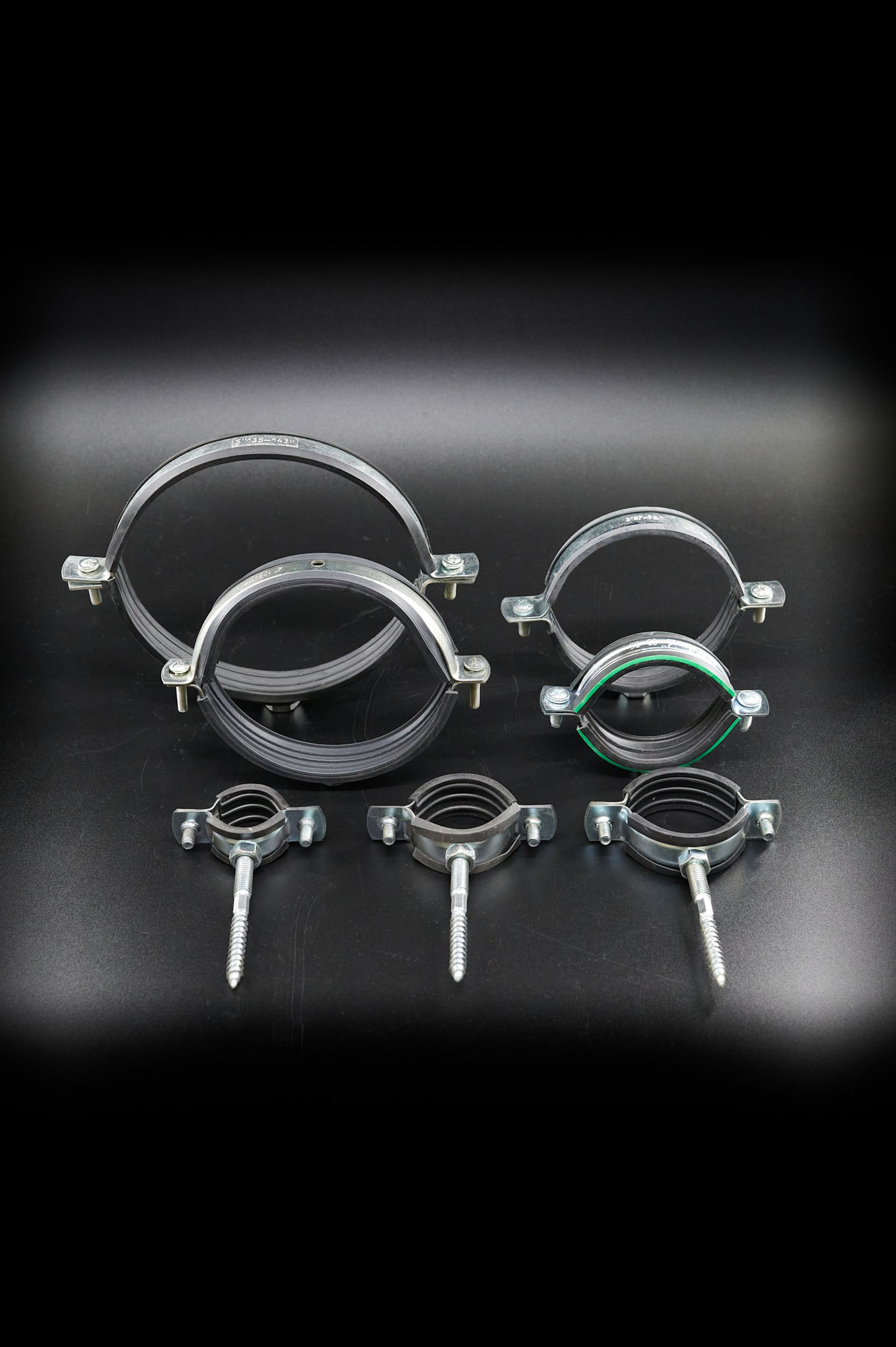

Хомут трубный металлический

Трубы водоснабжения, отопления и канализации крепят хомутами через определённые промежутки. Жёсткий хомут без прокладки передаёт на стену гул и стук от потока воды, а при нагреве и остывании трубы металл трётся о металл. Резиновый вкладыш работает как демпфер. Кроме того, он сглаживает небольшой разброс диаметров, поэтому каждый размер хомута рассчитан на диапазон, а не на одно значение.

Размерный ряд

Размер	Диаметр трубы
1/2″	20–24 мм
3/4″	23–28 мм
1″	31–36 мм
1 1/4″	38–44 мм
1 1/2″	44–50 мм
2″	59–64 мм
2 1/2″	74–80 мм
3″	83–93 мм
4″	108–118 мм
5″	133–143 мм
6″	159–169 мм
8″	216–225 мм

Как подобрать размер

Ориентируйтесь на наружный диаметр трубы в миллиметрах, а не на дюймовое обозначение: дюймы условные, и у пластиковых, медных и металлопластиковых труб при одном номинале наружный диаметр разный. Измерьте трубу штангенциркулем или рулеткой по окружности и найдите диапазон, в который попадает результат. Например, труба 110 мм укладывается в диапазон 4″ (108–118 мм).

Соседние диапазоны местами стыкуются или перекрываются: 23–24 мм входят и в 1/2″, и в 3/4″, а 44 мм — и в 1 1/4″, и в 1 1/2″. В этом случае выбирайте размер, при котором хомут стягивается полностью и держит трубу без люфта. Между некоторыми размерами, наоборот, есть промежутки — например, от 28 до 31 мм и от 50 до 59 мм; для таких диаметров хомуты этой серии не предназначены.

Где применяется

• водопровод и отопление в квартирах, домах и технических помещениях;
• канализационные стояки и лежаки;
• трубопроводы большого диаметра — до 8″;
• крепление труб к монтажной шине или профилю.

Монтаж

1. Разметьте точки крепления вдоль трассы. Шаг опор зависит от материала и диаметра трубы — ориентируйтесь на рекомендации её производителя.
2. Закрепите хомуты на стене, потолке или монтажной конструкции.
3. Уложите трубу в хомуты так, чтобы резина ровно облегала её по окружности.
4. Стяните хомут до плотного обжима, но не пережимайте: резина не должна выдавливаться из-под металла.
