Арт: 1.10.1.

Хомут червячный «под отвертку»

Шланг, рукав или патрубок на штуцере надёжно держит червячный хомут из нержавеющей стали с винтом под отвёртку. Двадцать типоразмеров перекрывают диаметры от 8 до 200 мм, ширина ленты — 9 мм.

Затяжка отвёрткой даёт большое и точно дозированное усилие, поэтому такие хомуты ставят на постоянные соединения в водоснабжении, отоплении, вентиляции, технике и на производстве.

Изделие выпускается в следующих вариациях:

Хомут червячный под отвертку (нерж.) 8*12
Арт. 1.10.1.
Хомут червячный под отвертку (нерж.) 8*12
Хомут червячный под отвертку (нерж.) 10*16
Арт. 1.10.2.
Хомут червячный под отвертку (нерж.) 10*16
Хомут червячный под отвертку (нерж.) 12*20
Арт. 1.10.3.
Хомут червячный под отвертку (нерж.) 12*20
Хомут червячный под отвертку (нерж.) 16*27
Арт. 1.10.4.
Хомут червячный под отвертку (нерж.) 16*27
Хомут червячный под отвертку (нерж.) 20*32
Арт. 1.10.5.
Хомут червячный под отвертку (нерж.) 20*32
Хомут червячный под отвертку (нерж.) 25*40
Арт. 1.10.6.
Хомут червячный под отвертку (нерж.) 25*40
Хомут червячный под отвертку (нерж.) 32*50
Арт. 1.10.7.
Хомут червячный под отвертку (нерж.) 32*50
Хомут червячный под отвертку (нерж.) 40*60
Арт. 1.10.8.
Хомут червячный под отвертку (нерж.) 40*60
Хомут червячный под отвертку (нерж.) 50*70
Арт. 1.10.9.
Хомут червячный под отвертку (нерж.) 50*70
Хомут червячный под отвертку (нерж.) 60*80
Арт. 1.10.10.
Хомут червячный под отвертку (нерж.) 60*80
Хомут червячный под отвертку (нерж.) 70*90
Арт. 1.10.11.
Хомут червячный под отвертку (нерж.) 70*90
Хомут червячный под отвертку (нерж.) 80*100
Арт. 1.10.12.
Хомут червячный под отвертку (нерж.) 80*100
Хомут червячный под отвертку (нерж.) 90*110
Арт. 1.10.13.
Хомут червячный под отвертку (нерж.) 90*110
Хомут червячный под отвертку (нерж.) 100*120
Арт. 1.10.14.
Хомут червячный под отвертку (нерж.) 100*120
Хомут червячный под отвертку (нерж.) 110*130
Арт. 1.10.15.
Хомут червячный под отвертку (нерж.) 110*130
Хомут червячный под отвертку (нерж.) 120*140
Арт. 1.10.16.
Хомут червячный под отвертку (нерж.) 120*140
Хомут червячный под отвертку (нерж.) 130*150
Арт. 1.10.17.
Хомут червячный под отвертку (нерж.) 130*150
Хомут червячный под отвертку (нерж.) 140*160
Арт. 1.10.18.
Хомут червячный под отвертку (нерж.) 140*160
Хомут червячный под отвертку (нерж.) 160*180
Арт. 1.10.19.
Хомут червячный под отвертку (нерж.) 160*180
Хомут червячный под отвертку (нерж.) 180*200
Арт. 1.10.20.
Хомут червячный под отвертку (нерж.) 180*200

Описание

На ленте хомута выдавлена поперечная насечка, а в корпусе замка находится червячный винт. Когда винт вращают отвёрткой, его витки цепляют насечку и подтягивают ленту — хомут равномерно обжимает шланг по всей окружности. Соседние диапазоны перекрываются, так что для промежуточного диаметра всегда найдётся подходящий размер. Нержавеющая сталь не ржавеет во влажной среде и на улице.

Характеристики

ПараметрЗначение
Типчервячный хомут под отвёртку
Ленташириной 9 мм, с поперечной насечкой
Стальнержавеющая
Число типоразмеров20
Диаметр обжатияот 8 до 200 мм
Упаковка100 шт. каждого размера

Размеры

ГруппаДиапазоны обжатия, мм
Малые8–12, 10–16, 12–22, 16–27, 20–32, 25–40
Средние32–50, 40–60, 50–70, 60–80, 70–90, 80–100
Крупные90–110, 100–120, 110–130, 120–140, 130–150, 140–160, 160–180, 180–200

Какой размер выбрать

Измерьте наружный диаметр шланга, уже надетого на штуцер, и выберите хомут, в диапазон которого он попадает. Раз соседние диапазоны перекрываются, лучше взять тот, где размер ближе к середине: остаётся запас хода винта, и лента ложится без перекоса.

  • малые размеры — водопроводные и поливочные шланги, трубки, сливные шланги техники;
  • средние — патрубки отопления, насосов и другого оборудования;
  • крупные — воздуховоды, гибкие вентиляционные рукава, большие патрубки на производстве.

Когда нужного размера нет в ряду, выручит ленточный червячный хомут шириной 12 мм, который поставляется бухтой.

Преимущества

  • отвёрткой хомут затягивается сильнее, чем вручную;
  • шланг обжимается равномерно по всей окружности;
  • нержавеющая сталь подходит для влажных помещений и улицы;
  • двадцать размеров без пропусков между диапазонами;
  • фасовка по 100 шт. удобна для сервисов и монтажных бригад.

Область применения

  • шланги водоснабжения и полива;
  • патрубки систем отопления, насосы;
  • вентиляция: воздуховоды, гибкие рукава;
  • автомобили, станки и другое оборудование в мастерских и на производстве.

Монтаж

Раскрученный хомут надевают на шланг, шланг натягивают на штуцер до упора, а ленту выставляют на штуцере за буртиком. Винт затягивают отвёрткой до плотной посадки. Перетягивать не нужно: на мягком шланге лента может врезаться в материал. После подачи давления соединение проверяют.

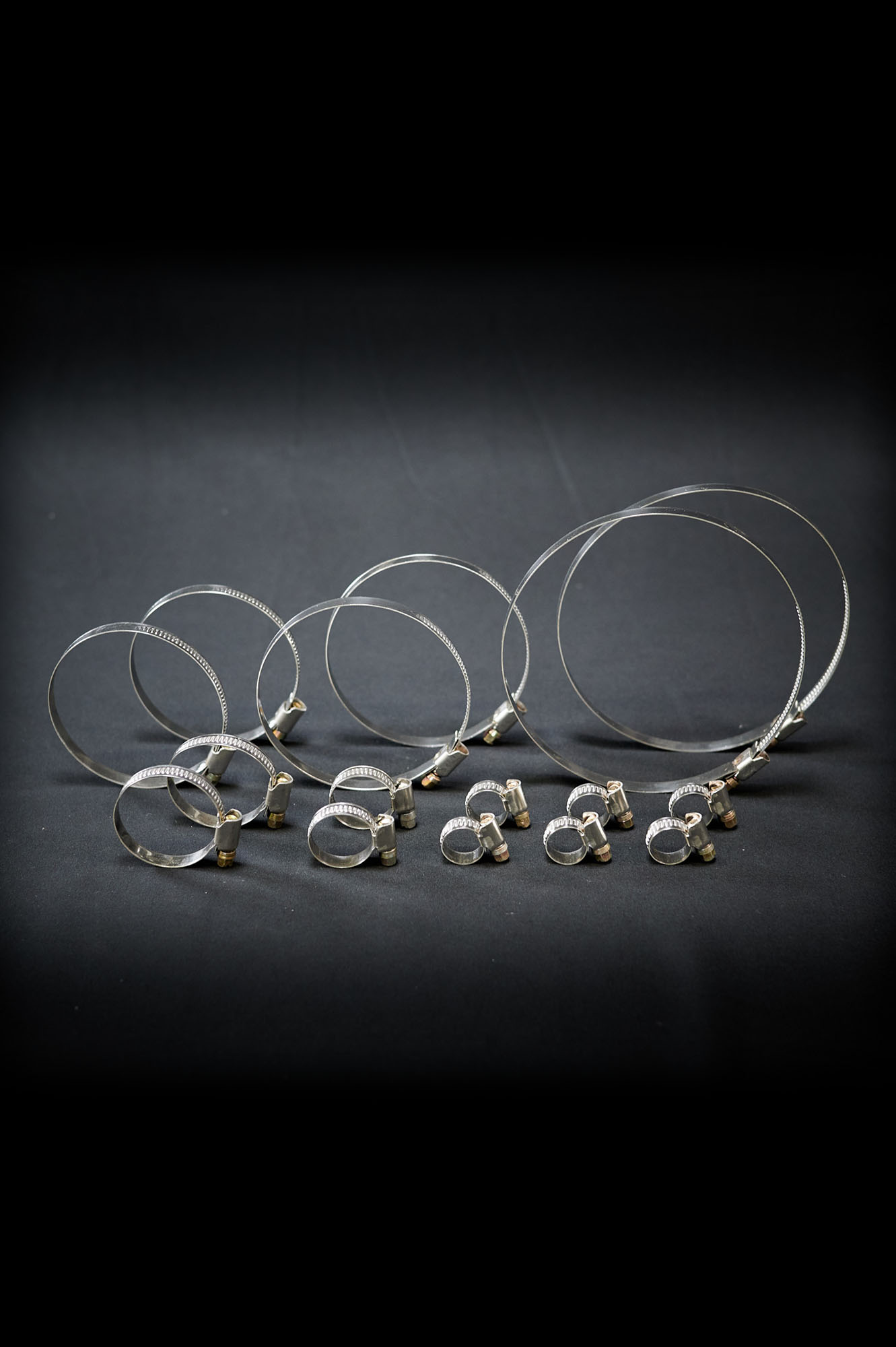

Фотографии
