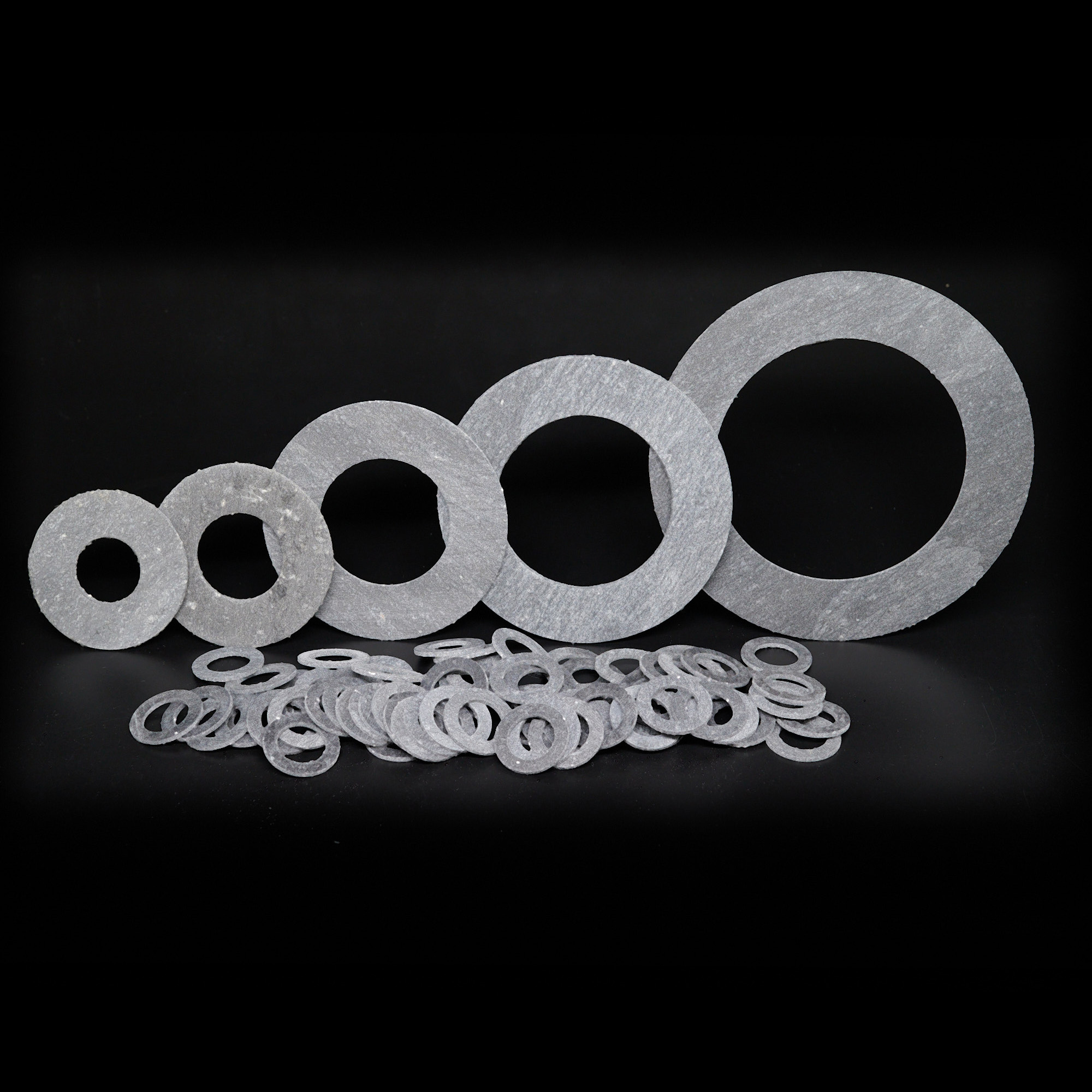

Прокладки паронитовые
Показаны все (3)
-
Арт. 2.9.1.
Арт. 2.9.1 Паронитовые прокладки
Арт. 2.9.2.
Арт. 2.9.3.
Арт. 2.9.4.
Арт. 2.9.5.
Арт. 2.9.6.
Арт. 2.9.7.
Арт. 2.9.8.
Арт. 2.9.9.
Арт. 2.9.10.
Арт. 2.9.11.
Арт. 2.9.12.
и ещё 11и ещё 7 -
Арт. 2.9.20.

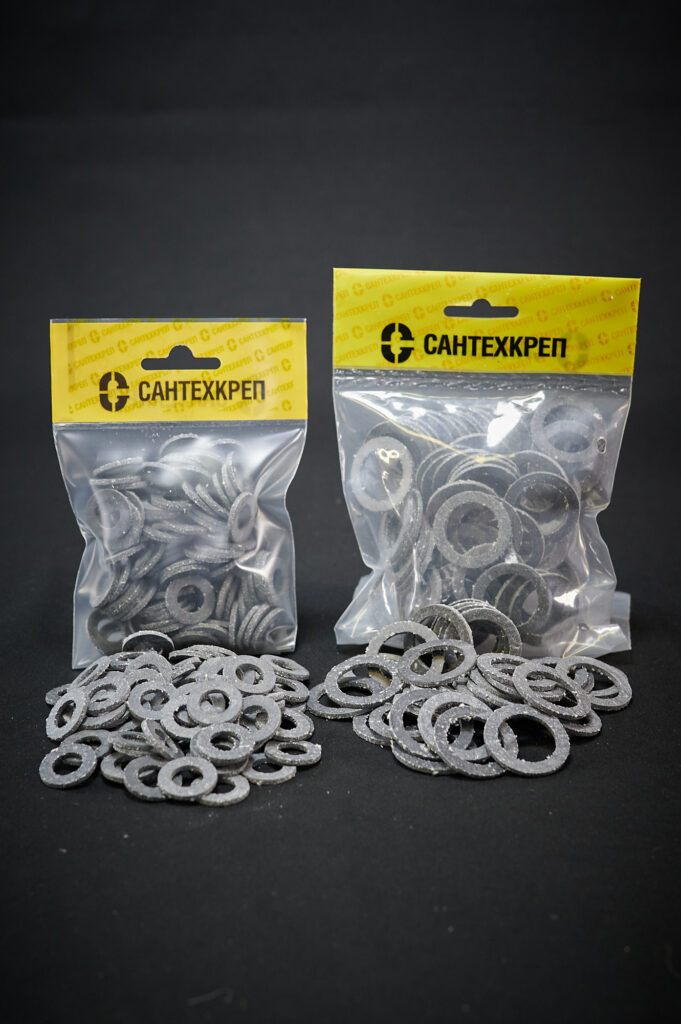

Арт. 2.9.20 Паронитовые прокладки для «американки»
Арт. 2.9.21.
Арт. 2.9.22.
Арт. 2.9.23.
Арт. 2.9.24. -
Арт. 2.9.25.

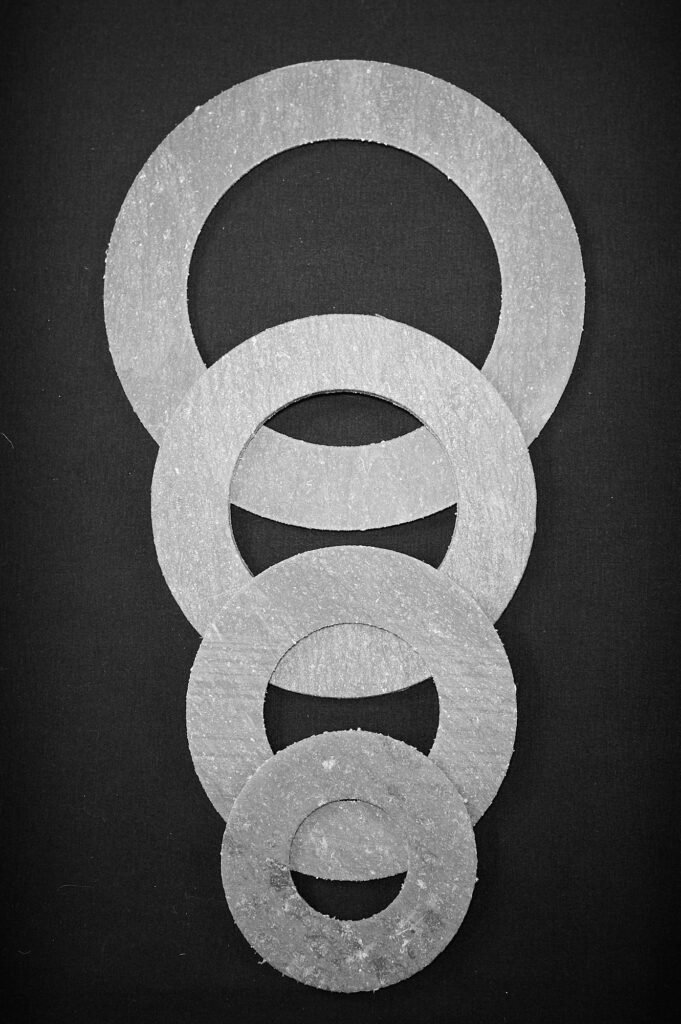

Арт. 2.9.25 Паронитовые фланцевые прокладки для труб ⌀15-200 мм
Арт. 2.9.26.
Арт. 2.9.27.
Арт. 2.9.28.
Арт. 2.9.29.
Арт. 2.9.30.
Арт. 2.9.31.
Арт. 2.9.32.
Арт. 2.9.33.
Арт. 2.9.34.
Арт. 2.9.35.
Арт. 2.9.36.
и ещё 4
Описание
Паронит ПОН-Б — асбестосодержащий материал по ГОСТ 481-80: асбестовое волокно, каучук и наполнители. Именно волокно даёт ему стойкость до +450 °C, поэтому паронитовые прокладки ставят туда, где резина дубеет: на пар, горячую воду, отопление, газ. Все прокладки раздела толщиной 2 мм и работают от −50 до +450 °C при давлении до 6,4 МПа, в пресной перегретой воде — до 4 МПа.
Три группы прокладок
| Группа | Размеры | Куда ставят |
|---|---|---|
| Паронитовые прокладки для резьбы | 19 размеров: ¼″–1½″, ТЭНы 16, 18 и 22 мм, газовые, заглушки, накидные гайки | подводки, газовые счётчики и вентили, ТЭНы, радиаторы, манометры |
| Прокладки для «американки» | ½″, ¾″, 1″, 1½″, 2″ | разъёмные соединения радиаторов, котлов, бойлеров, насосов |
| Фланцевые прокладки | Dу 15–200 мм, 12 размеров, ГОСТ 15180-86 | задвижки, насосы, фильтры, паровые и газовые линии |
Как выбрать группу
Смотрите на соединение. Накидная гайка на штуцере — резьбовые прокладки, подбор по внутреннему и наружному диаметру. Разъёмная муфта из двух половинок — прокладка для «американки» по резьбе. Два фланца на болтах — фланцевая по условному проходу, он совпадает с размером трубы.
Паронит или другой материал
- холодная и тёплая вода до +80 °C — достаточно резиновой прокладки;
- нужен материал без асбеста и хватает +150 °C — безасбестовый паронит;
- агрессивная среда — фторопластовая прокладка;
- пар, самые горячие участки, газ — ПОН-Б.
Советы по монтажу
Паронит твёрже резины: тянуть нужно ровно, без перекоса, но и без лишней силы. Фланцевые болты затягивают крест-накрест в несколько проходов. Газовые соединения после сборки проверяют мыльным раствором, а не огнём. При каждой разборке ставьте новую прокладку.
