Описание
Здесь собран крепёж, который не попал в узкие разделы, но нужен на объекте постоянно. Позиции раздела делятся на три группы: монтажная система для труб и кабелей, крепёж под конкретный прибор и комплекты для кухонного смесителя.
Монтажная система WM15

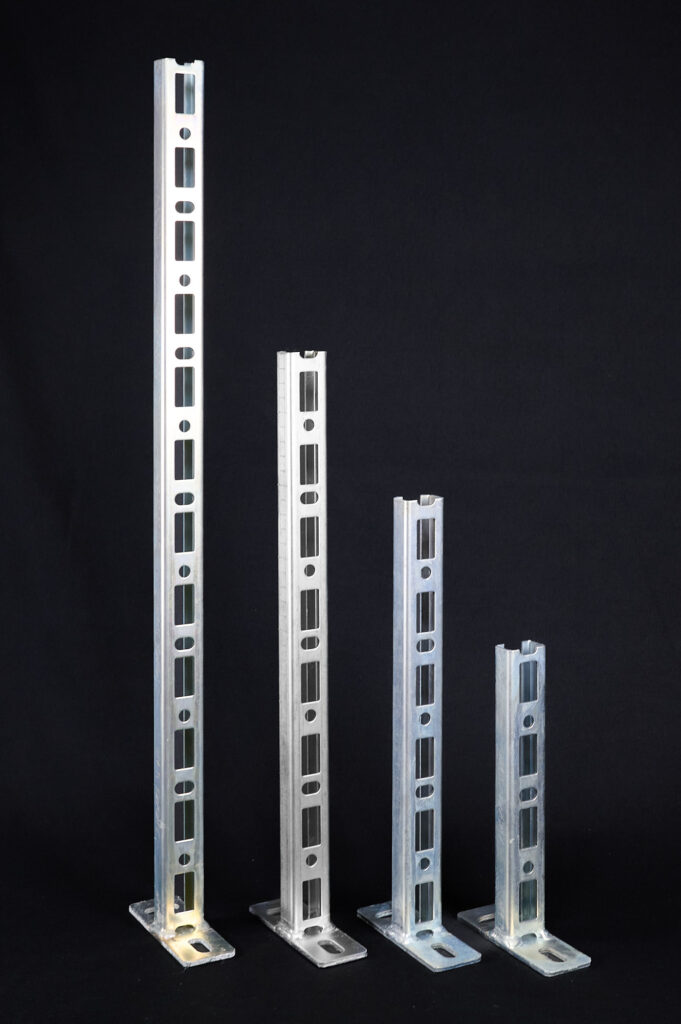

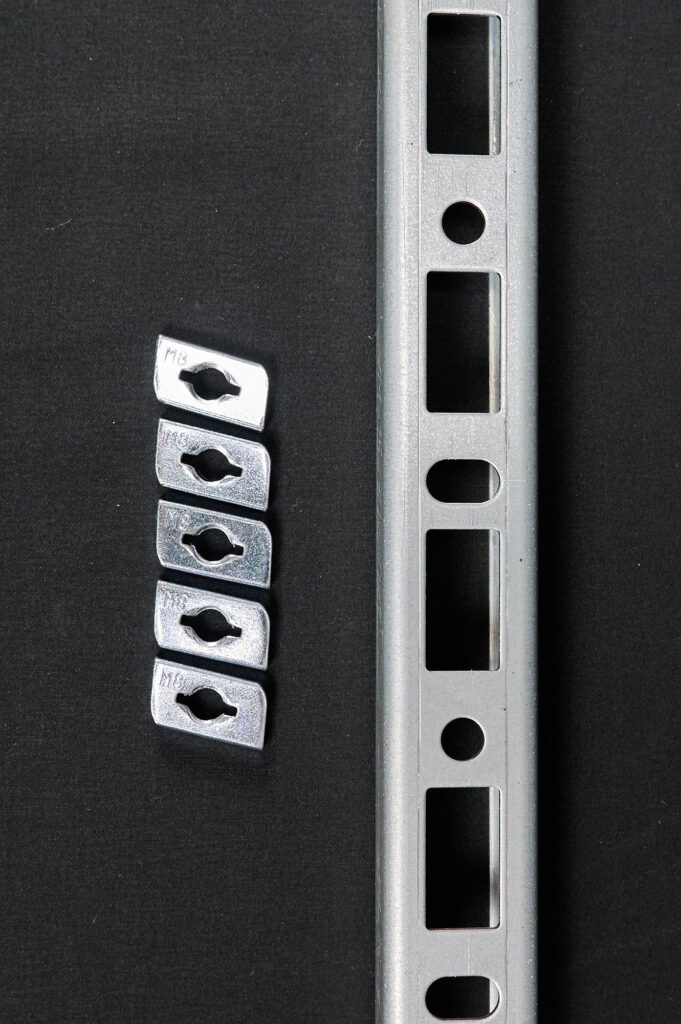

Консоль, профиль и канальная гайка работают вместе. Консоль — С-профиль 30 × 20 × 2 мм из оцинкованной стали длиной 200, 300, 400 или 600 мм. Профиль той же серии поставляется хлыстами по 2 м, из оцинковки или нержавейки AISI 304, и режется под траверсы, рамы и подвесы. Канальная гайка М8 или М10 заводится в паз в любой точке и держит шпильку с хомутом. Узел собирается на резьбе, без сварки, а при изменении трассы гайку просто переставляют. По назначению это аналог Walraven BIS RapidRail.

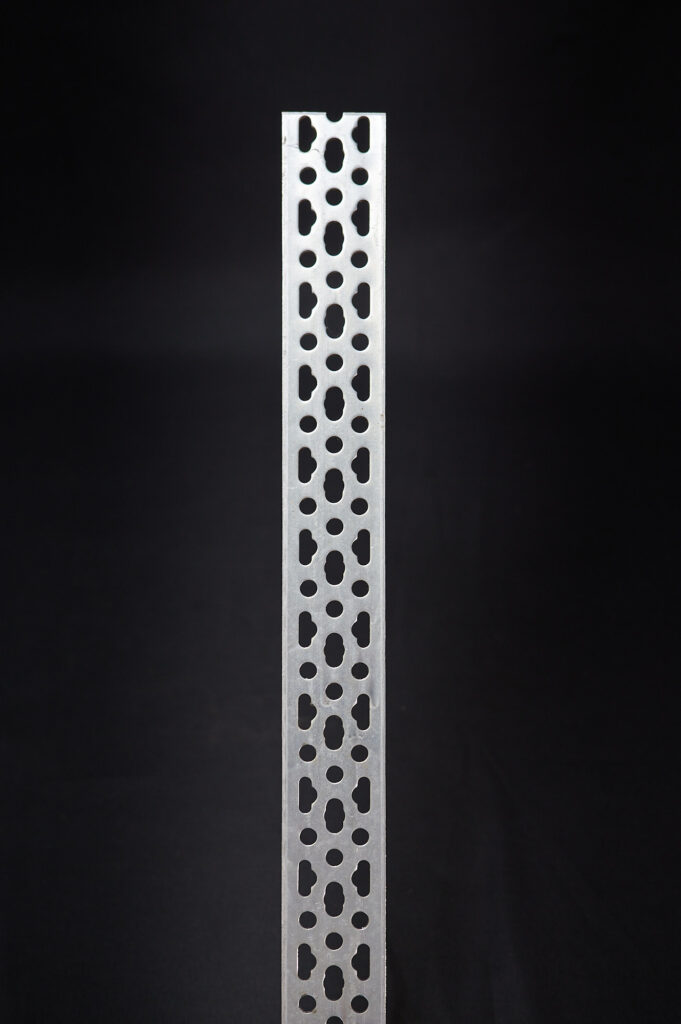

Монтажная шина 3 × 50 мм длиной 2 м — плоская перфорированная опора, когда в ряд нужно поставить несколько хомутов. Базовое исполнение — оцинковка, нержавейка — под заказ.
| Задача | Что взять |
|---|---|
| Типовой вынос трубы от стены | консоль WM15 наименьшей подходящей длины |
| Траверса, рама, потолочный подвес | профиль WM15, 2 м |
| Сырой подвал | профиль из AISI 304 |
| Ряд хомутов на стене | монтажная шина |
Крепёж под прибор

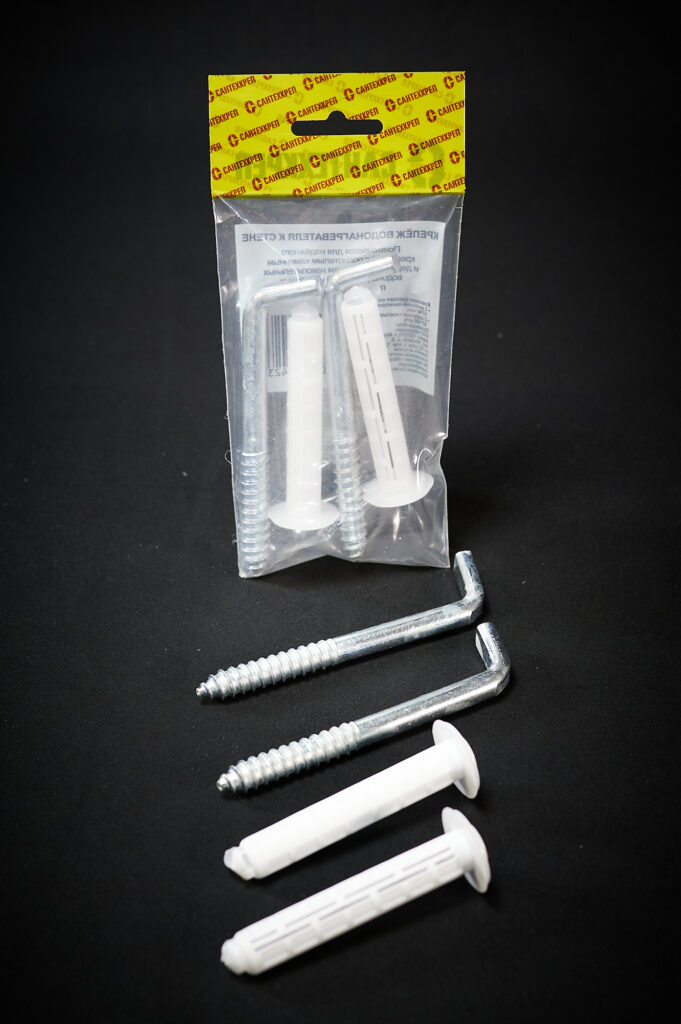

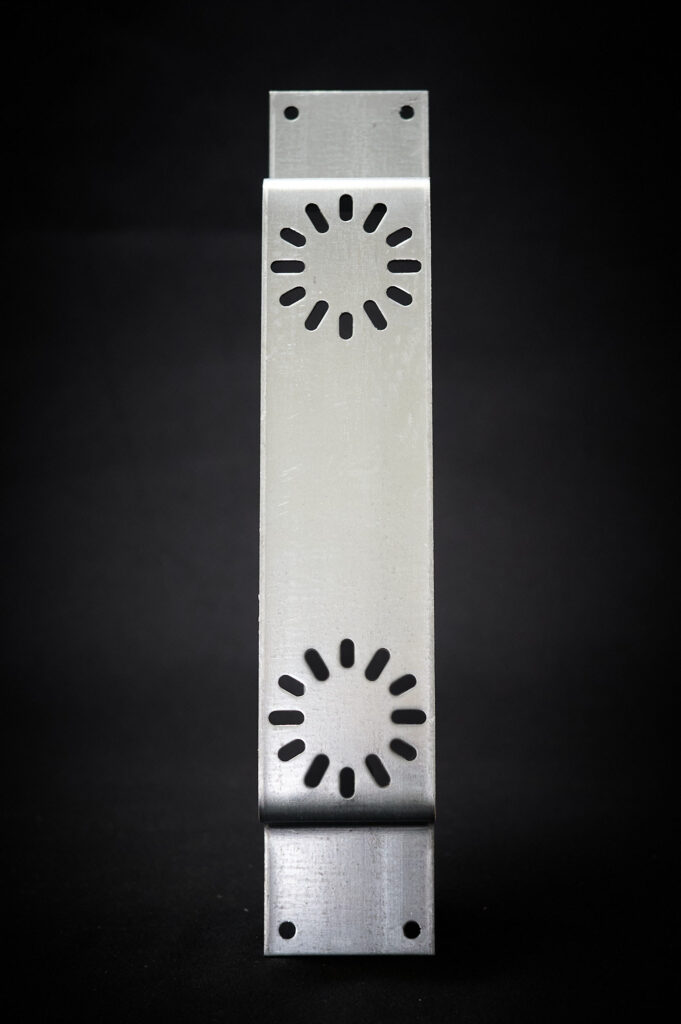

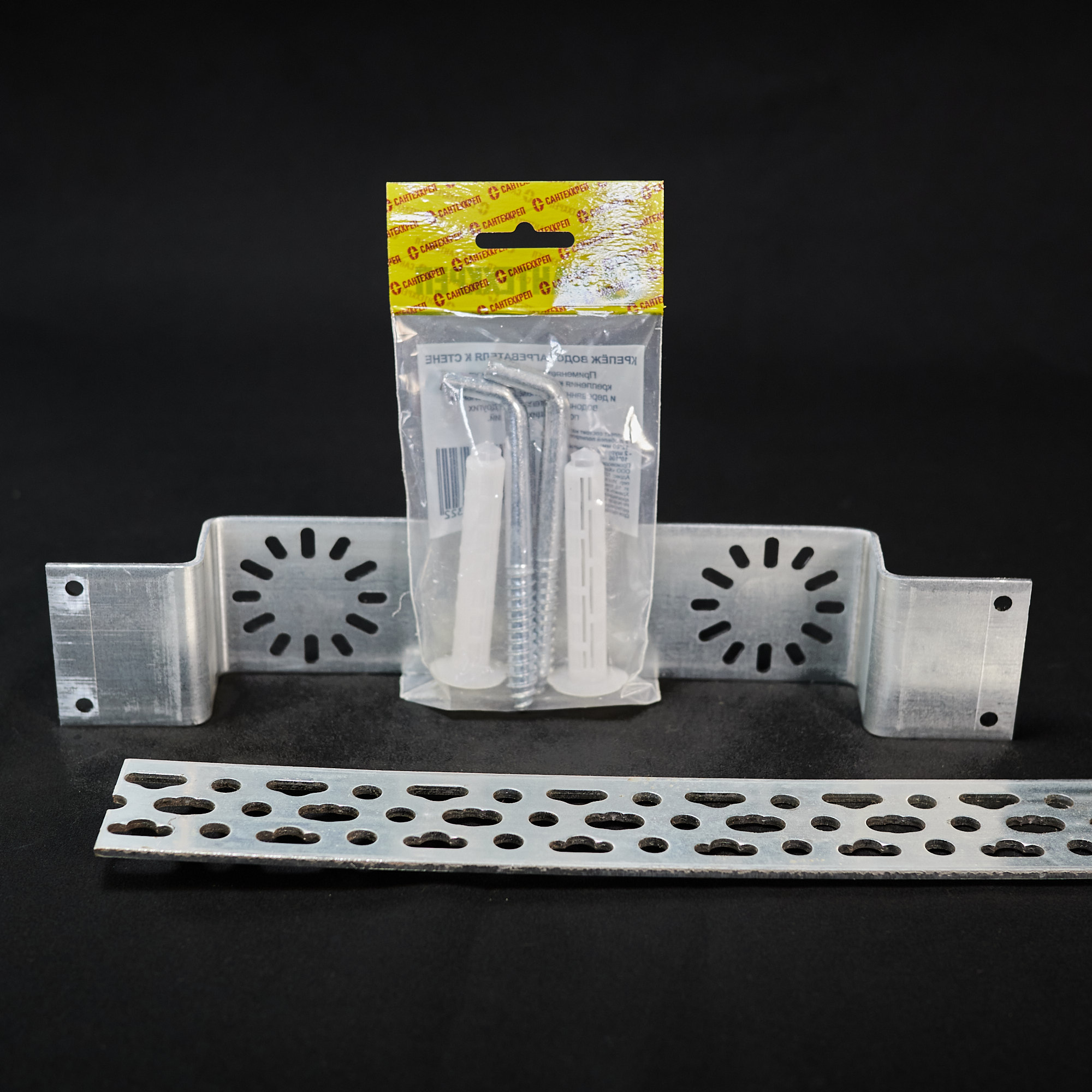

Планка для водорозеток задаёт межосевое 150 мм и ставит оба вывода в одну плоскость ещё до отделки. Крепёж водонагревателя — два шурупа-костыля 10 × 100 мм с дюбелями 12 × 80 мм: загнутый конец служит крюком под монтажную планку бойлера. Он рассчитан только на полнотелые стены.
Смеситель к мойке

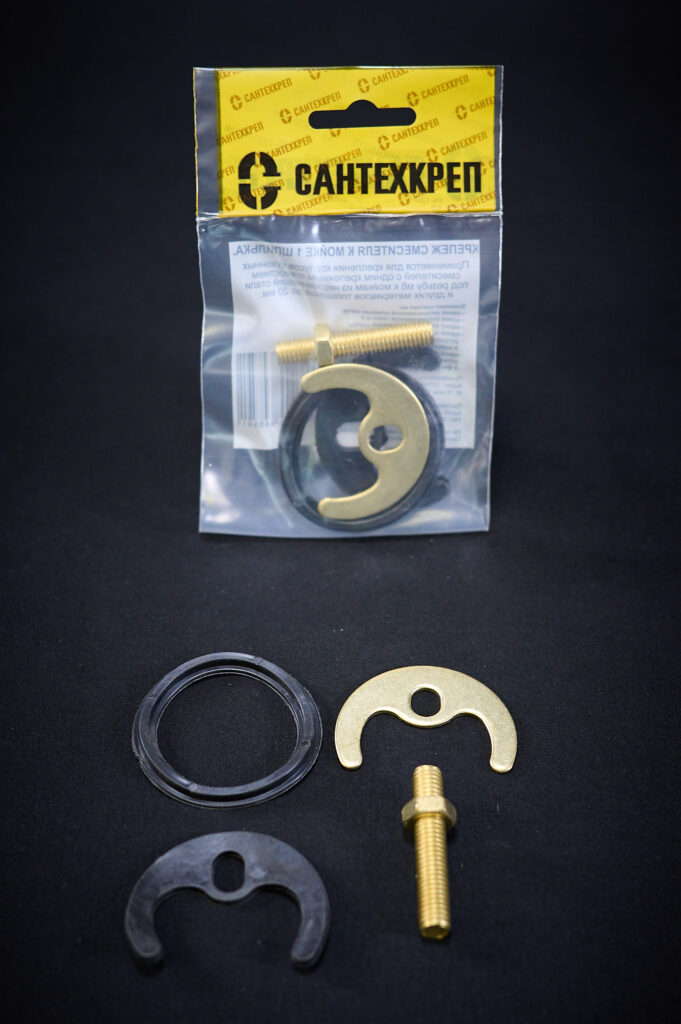

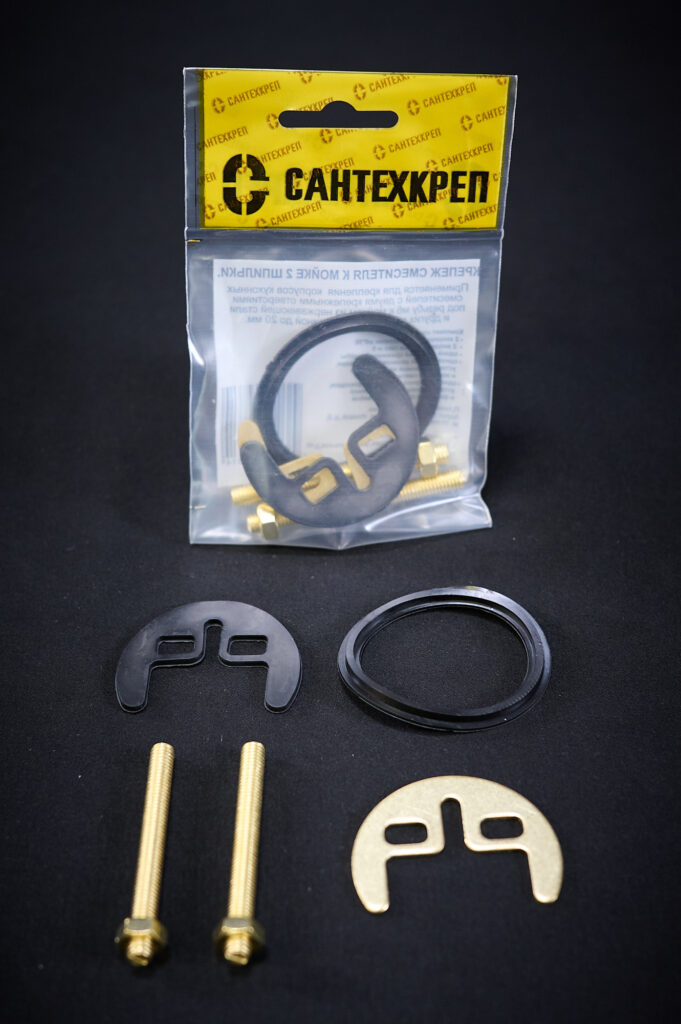

Переверните смеситель: одно гнездо под М8 — нужен комплект с одной шпилькой, два гнезда под М6 — с двумя. Оба рассчитаны на мойку толщиной до 20 мм.
Крепёж смесителя и водонагревателя мы выпускаем под маркой СантехКреп, производитель — ООО «Катюша», Россия.
