Фитинги для подключения радиаторов

Показаны все (3)

Описание

Секционный радиатор — это не только секции. Чтобы он собрался, встал на подводку и грел без воздушных пробок, нужны мелкие детали: ниппели между секциями, заглушка на свободное гнездо и воздухоотводчик. Все три есть в этом разделе.

Где какая деталь стоит

У секционного радиатора четыре гнезда — по два в верхнем и нижнем коллекторе. Два занимают подача и обратка, в одно ставят клапан Маевского, последнее глушат. Сами секции стягиваются ниппелями по верхнему и нижнему коллектору.

ДетальКудаРазмеры
ниппель для сборкимежду секциями, вверху и внизу1″
заглушка с прокладкой ICMAв свободный радиаторный переходник1/2″, 3/4″
клапан Маевскогов свободное верхнее гнездо1/2″, 3/4″

Как подобрать

Ниппель. Размер должен совпадать с резьбой коллекторов — сверьтесь со снятым ниппелем. На каждый стык нужны два ниппеля и две новые прокладки: старая, уже обжатая, течёт.

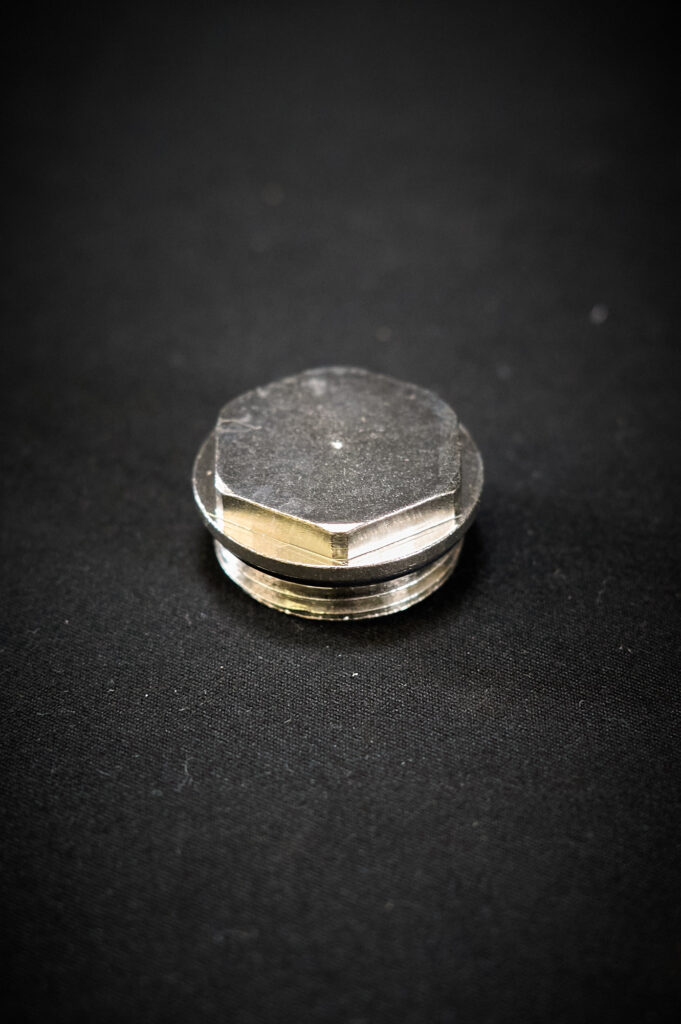

Заглушка. Размер определяет внутренняя резьба переходника. Герметичность даёт резиновое кольцо, поэтому важнее ровный чистый торец и упругая резинка, чем сила затяжки.

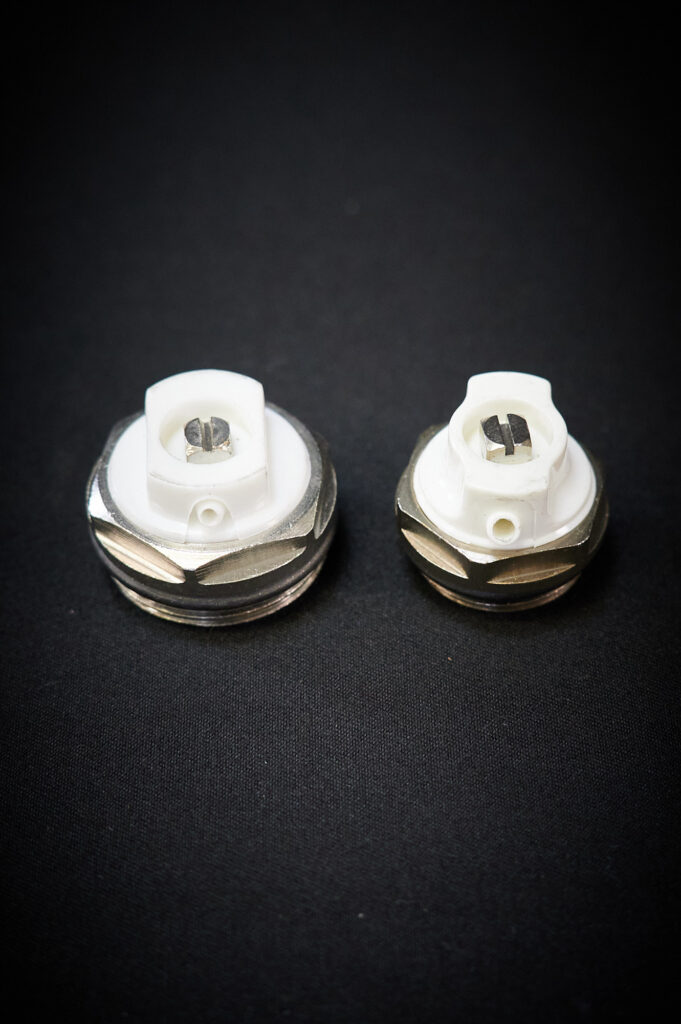

Клапан Маевского. Мы предлагаем два исполнения. ICMA (Италия) — никелированная латунь, кольцо EPDM, до 10 бар и 90 °C, поворотный слив, открывается квадратным ключом 5 мм. Бюджетное исполнение (Китай) — тех же размеров, но без заявленных характеристик; если параметры системы важны, берите ICMA. Ставят клапан, как правило, на стороне, противоположной подаче.

Типичные ошибки

  • путают 1/2″ и 3/4″ — они не взаимозаменяемы;
  • затягивают только один ниппель, и секции перекашиваются;
  • ставят заглушку на торец со старым льном и герметиком.
